Объясните, как построить векторную диаграмму трансформатора

Векторные диаграммы.

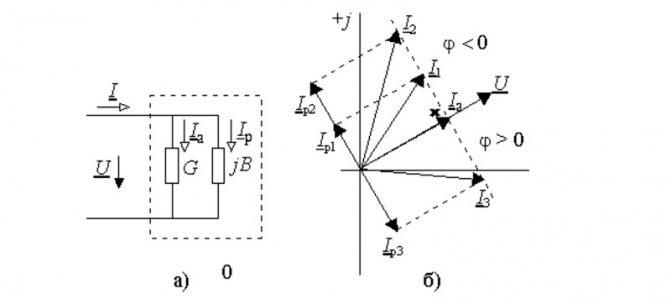

Векторные диаграммы наглядно показывают взаимосвязь между токами, ЭДС и напряжениями обмоток. Они строятся в соответствии с уравнениями (2-19), (2-36) и (2-38).

На рисунках 2-14 – 2-16 показаны схемы трансформатора, работающего при различных нагрузках.

Рисунок 2-14: Векторная диаграмма трансформатора, работающего с запаздывающим током.

Рисунок 2-15: Векторная диаграмма трансформатора, работающего с напряжением 1.

Рисунок 2-16: Векторная диаграмма трансформатора, работающего с опережающим током.

Векторная диаграмма трансформатора, работающего, например, с током запаздывания (рис. 2-14), может быть построена следующим образом.

Зная это, мы находим и . Построим векторы потока и векторы тока и напряжения в выбранном масштабе так, чтобы они были смещены на угол Добавляя к векторам падения напряжения, находим э.д.с. (предполагаем, что сопротивления i , i известны). Вектор потока опережает э.д.с. на 90°. Ток предшествует току на угол . Вторая составляющая первичного тока равна и противоположна по фазе вторичному току, поэтому вектор первичного тока определяется геометрическим сложением: . Первичное напряжение , имеет составляющую , которая согласуется с уравнением и компоненты, равные активному и индуктивному падению напряжения в первичной обмотке (которое находится в фазе с током и предшествует ему на 90°) соответственно.

Обратная задача, с которой мы обычно сталкиваемся на практике, когда задан cos φ2 и найден требуемый ток, в большинстве случаев может быть решена аналитически, как показано в §2-8.

Из графиков на рисунках 2-14 и 2-15 видно, что напряжение под нагрузкой тем меньше, чем меньше напряжение без нагрузки, чем больше сопротивления обмоток r1, x1, r2 и угол φ2.

Величина тока зависит от величины np ; следовательно, она изменяется с изменением тока нагрузки, если = const. Однако это различие невелико, и в практических расчетах можно считать, что Pm=const и =const.

Из диаграммы на рисунке 2-16 видно, что при работе трансформатора с опережающим током напряжение на его зажимах может быть выше, чем при отсутствии нагрузки, так как в этом случае среднеквадратическое значение тока увеличивается, и более того, результирующее среднеквадратическое значение тока + больше, чем ( – среднеквадратическое значение тока вторичной обмотки, приведенное к числу витков первичной обмотки).

Приведенные выше уравнения напряжения и тока и векторные диаграммы относятся к однофазному трансформатору или к одной фазе трехфазного трансформатора. Разница в токах холостого хода между фазами трехфазного трансформатора из-за асимметрии их магнитопроводов не имеет практического значения, поскольку токи холостого хода обычно составляют малую часть номинального тока, а отдельные фазы r1, , x1, можно считать одинаковыми.

2-5. Диаграмма замещения Расчеты, связанные с проверкой работы трансформатора, могут быть сведены к расчету простых цепей переменного тока. Для этого замените трансформатор цепью, сопротивление которой Zexc определяется; из уравнений напряжения (2-36) и (2-38) и уравнения тока (2-17). Запишем эти уравнения в следующей форме:

(2-40)

(2-41)

(2-42)

где [см. уравнение (2-12)];

– сопротивление внешней вторичной цепи, приведенное к числу витков первичной обмотки, падение напряжения которой очевидно .

Подставляя в (2-41) ток из (2-42), получаем :

Подставляя в (2-40) найденное значение , получаем :

(2-43)

Сопротивление Zэкв соответствует схеме, показанной на рис. 2-17. Это так называемая эквивалентная схема трансформатора. Здесь ветвь сопротивления можно назвать ветвью намагничивания. Конечно, уравнения напряжений и токов по законам Кирхгофа для этой цепи будут такими же, как уравнения (2-40) – (2-42).

Рисунок 2-17. Эквивалентная схема трансформатора.

Переменным параметром в эквивалентной схеме является сопротивление; остальные параметры можно принять постоянными. Они могут быть определены либо расчетным, либо экспериментальным путем. В последнем случае следует сослаться на данные испытаний холостого хода и короткого замыкания.

2-6 Испытание холостого хода

Данные с лент холостого хода могут быть преобразованы в коэффициент трансформации, магнитные потери Pc и намагничивающую ветвь.

Для эксперимента с холостым ходом устанавливается схема, как показано на рисунке 2-18 для однофазного трансформатора или на рисунке 2-19 для трехфазного трансформатора. При номинальном напряжении (линейном в случае трехфазного трансформатора) должно быть проведено измерение и испытание холостого хода при синусоидальном напряжении. Если напряжение явно отличается от синусоидального, необходимо внести некоторые коррективы в данные измерений (согласно ГОСТу). При анализе малых трансформаторов необходимо учитывать потери в приборах, так как они могут быть пропорциональны потерям холостого хода.

Рисунок 2-18 Схема испытания холостого хода однофазного трансформатора.

Рисунок 2-19 Схема испытания холостого хода трехфазного трансформатора.

Измерения U1 и U20 производятся с помощью вольтметров или при высоком напряжении с помощью вольтметров и трансформаторов напряжения. Из этих измерений мы находим коэффициент трансформации: U20/U1 Используя амперметр и ваттметр, найдите силу тока и мощность P0 в случае однофазного трансформатора. В случае трехфазного трансформатора необходимо измерять токи во всех трех фазах, поскольку из-за асимметрии магнитных цепей отдельных фаз токи в них будут разными. Ток холостого хода здесь является средним арифметическим токов отдельных фаз, т.е.

(2-44)

Мощность отдельных фаз также различна, поэтому мощность, потребляемая трехфазным трансформатором в режиме холостого хода, должна измеряться двумя ваттметрами в соответствии со схемой, показанной на рис. 2-19.

Для обычных силовых трансформаторов ток холостого хода составляет (0,10-0,04) IH при номиналах от 5 до нескольких тысяч киловольт-ампер.

Схема холостого хода на рисунке 2-17 при =∞ будет соответствовать схеме холостого хода. Таким образом, из данных эксперимента по холостому ходу мы получаем:

Поскольку для нормальных трансформаторов r12 больше r1, а x12 в сто раз больше x1, можно предположить, что:
