Самонесущий изолированный провод – это электрический кабель, защищенный от внешних воздействий и несанкционированного подключения. Он используется для организации электрических сетей: передачи электроэнергии от узлов генерации и распределения к потребителям.

Самонесущий изолированный кабель используется для передачи электроэнергии и подключения потребителей.

LV-ABC подходит для линий электропередачи, проложенных в воздухе, так как изоляция защищает их от осадков. Изоляция также защищает сеть от аварий, вызванных случайными механическими воздействиями, такими как незапланированный контакт с другими проводниками.

Изоляция LV-ABC играет еще одну важную роль: она защищает линию электропередачи от несанкционированного вмешательства. Для подключения к линии электропередачи с неизолированными проводами достаточно использовать крючок для провода.

Незаконное подключение к электросети

Чтобы подключиться к линии LV-ABC, необходимо использовать вышку или забраться на столб с помощью “кошек”. Установщику потребуется установить специальный разъем на провод. В отличие от проволочных крючков, его нельзя быстро установить и снять.

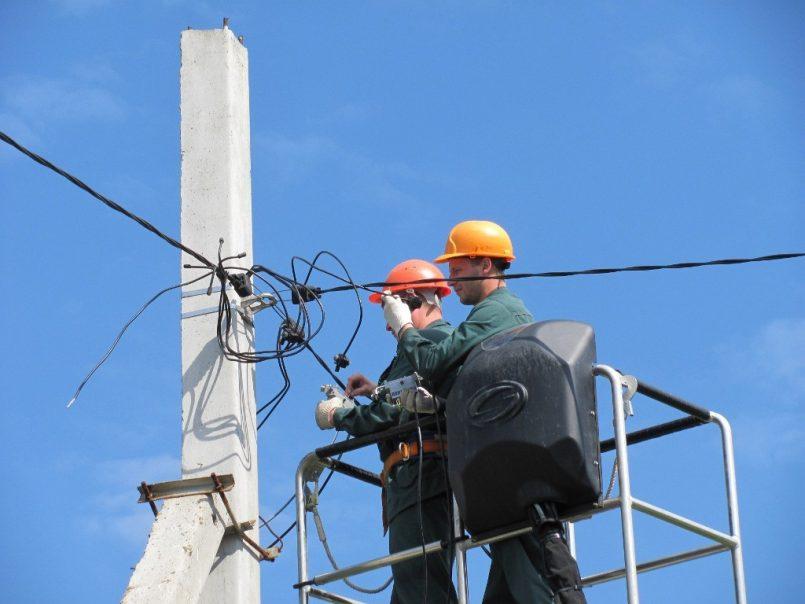

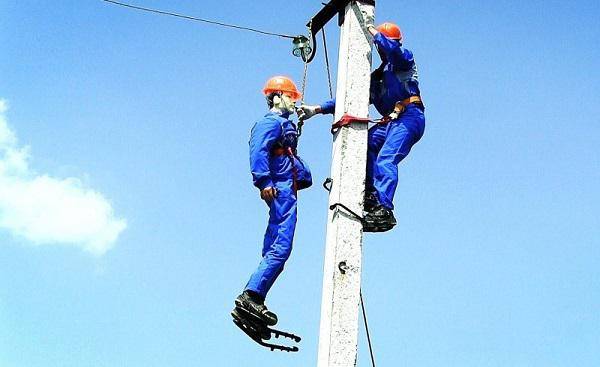

Для доступа к кабелю на столбе монтажнику понадобятся “кошки”.

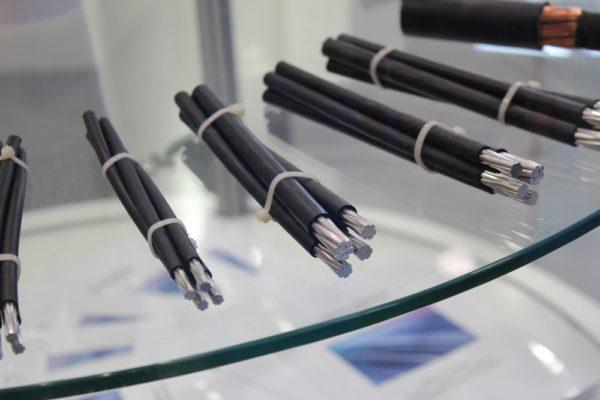

Различные варианты кабеля СИП-4 (для однофазного и трехфазного подключения)

Содержание

Каковы характеристики

Ниже приведены технические характеристики кабелей SIP, которые имеют множество преимуществ:

Безопасность как при монтаже, так и во время эксплуатации благодаря высокой изоляции кабелей;
Устойчивость к негативным воздействиям окружающей среды, от высокой влажности до ультрафиолетовых лучей;
Простота монтажа, так как нет необходимости возводить опорные конструкции и наносить изоляционный слой;
Длительный срок службы, от тридцати до пятидесяти лет.

Однако есть и недостатки:

Высокая стоимость кабеля;
Необходимость укладки LV-ABC при температуре выше -20°C;
Невозможность охлаждения проводников;
Низкая пропускная способность по току.

Перечисленные выше преимущества делают этот кабель самым популярным и востребованным.

Покрытые проводники вышеуказанных типов могут быть использованы в качестве прямой замены открытых проводников той же конструкции и аналогичных методов строительства, за исключением использования уменьшенного расстояния между проводниками. CC нельзя использовать с фарфоровыми изоляторами, поскольку разница в диэлектрических константах между фарфором и полиэтиленом в конечном итоге приведет к электрической эрозии полиэтиленовой изоляции кабеля.

Структура и состав LV-ABC

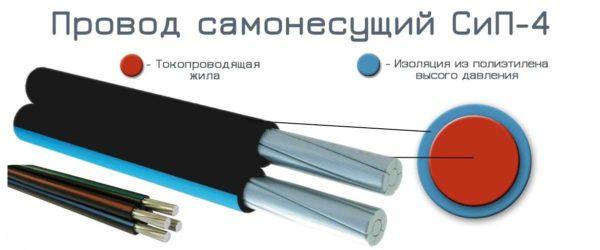

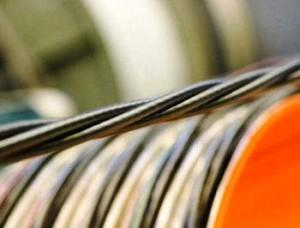

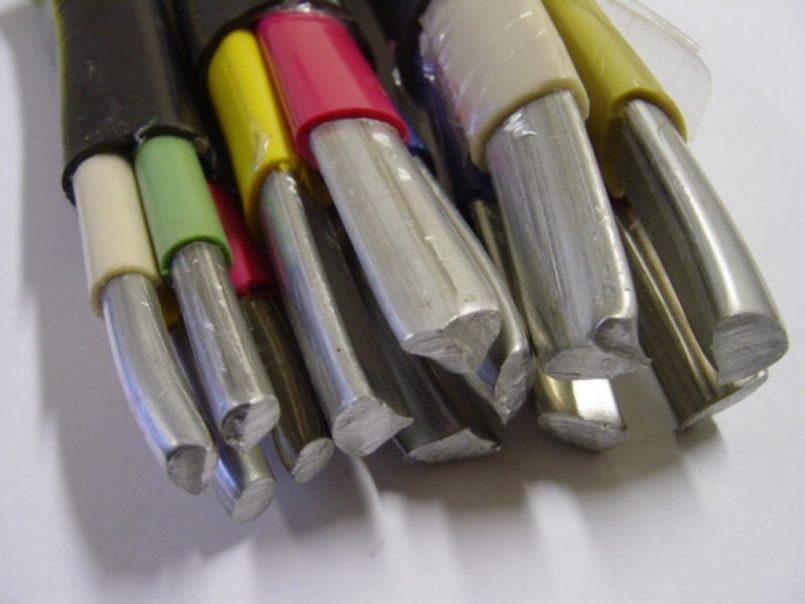

Конструктивно LV-ABC состоит из алюминиевых нитей, скрученных вместе и защищенных прочным слоем полиэтилена. Проводники светостабилизированы и поэтому не изменяют своих технических параметров при воздействии ультрафиолетового излучения.

Покрытие отдельных проводников в LV-ABC – черное. Кабель содержит несущий элемент, который подключен к нейтральному проводнику. Остальные проводники наматываются вокруг него.

В общем, длина изолированного LV-ABC состоит из следующего:

Токопроводящие жилы;
Стальной проволочный сердечник;
Оболочка из высокопрочного полиэтилена.

Силовой кабель СИП-3 изготовлен из алюминиевых жил и круглого стального сердечника. Количество проволок формируется в соответствии со стандартами ТУ индивидуально для выбранной марки. Самонесущий алюминиевый сердечник может быть использован в конструкции СИП, но не предусмотрен в СИП-3, СИП-4 и СИП-5.

Важно: О качестве кабеля можно судить по тому, как намотан фазный проводник. Он всегда проходит по часовой стрелке относительно нейтрального провода.

В электрических кабелях СИП-2, СИП-3 или СИП-5 оболочка изготовлена из сшитого XLPE, что повышает светостабилизацию. В СИП-1 и СИП-4 он изготовлен из термопластичного полиэтилена (LDPE).

Технические характеристики продукта зависят от его конструктивных особенностей. К аббревиатуре CIP можно добавить одну или две заглавные буквы в скобках:

CIP (H) – оболочка проводника изготовлена из материалов, устойчивых к горению.
СИП (Г) – изоляция защищает структуру кабеля от воды или влаги.
СИП (NG) – для оболочки кабеля используется сшитый полиэтилен, устойчивый к горению и проникновению воды.

В настоящее время происходит интенсивная замена старых воздушных линий (ВЛ) из неизолированных проводов (например, класса AS) на самонесущие изолированные провода SSIP.

Знакомство с проводником CIP

11 января 2013 года. Категория: Кабели и провода

Здравствуйте, уважаемые посетители сайта Electrical Notes.

У меня к вам вопрос. Знаете ли вы, что такое кабель СИП?

Если нет, то эта статья предназначена для вас.

В ней я расскажу вам, что такое CIP, его назначение и использование, преимущества, разновидности и многое другое.

Что такое CIP? Введение и цель

Дословно этот термин переводится как самонесущий изолированный провод.

Активно ведется замена старых воздушных линий (ВЛ) из неизолированных проводов (например, типа АС) на самонесущие изолированные провода с СИП.

Я наблюдаю такие модернизации как в низковольтных (до 1000 В), так и в высоковольтных (выше 1000 В) распределительных сетях. И это неудивительно, ведь наружная проводка, выполненная голыми проводами, имеет множество недостатков. Вот некоторые из них:

Опасность поражения электрическим током из-за обрыва проводов

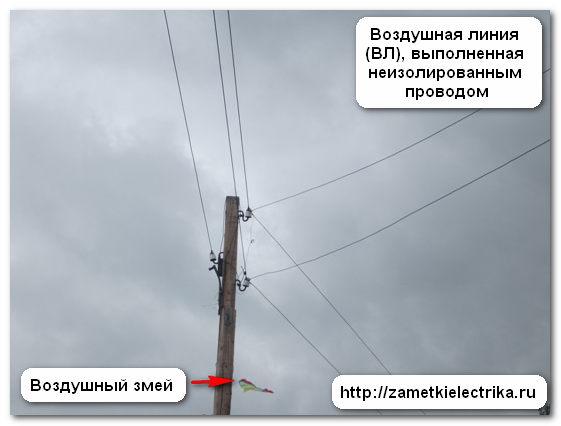

Случайный контакт с людьми, животными или механизмами (часто при касании воздушных линий электропередач под напряжением грузоподъемным оборудованием)
Перекрытие кабелей при сильном ветре
Отложение льда и снега
Необходимость периодической обрезки ветвей, чтобы они не перекрывали линию

Список можно продолжать и продолжать. Все вышеперечисленные недостатки подтверждаются примерами из моей практики.

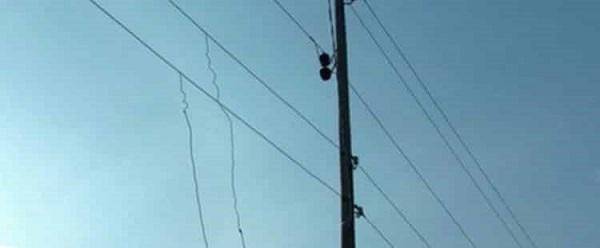

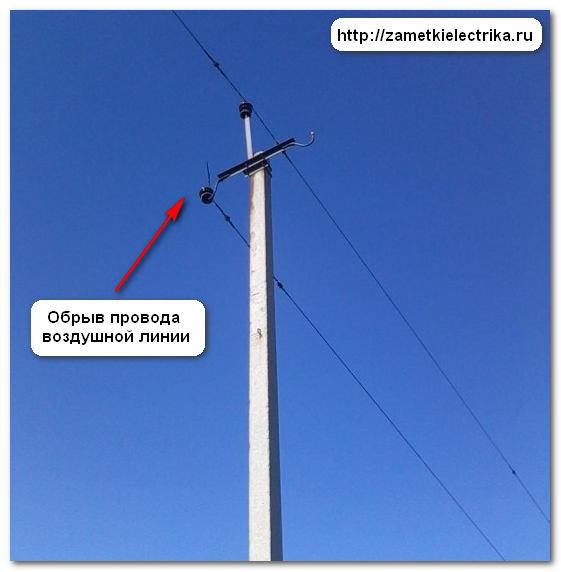

На этом фото фазный провод воздушной линии оборван.

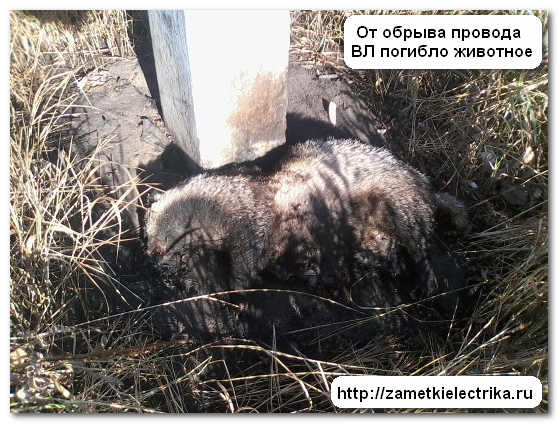

В результате обрыва фазного провода погибло добродушное животное. Сразу вопрос к вам – это гоблин или нет?

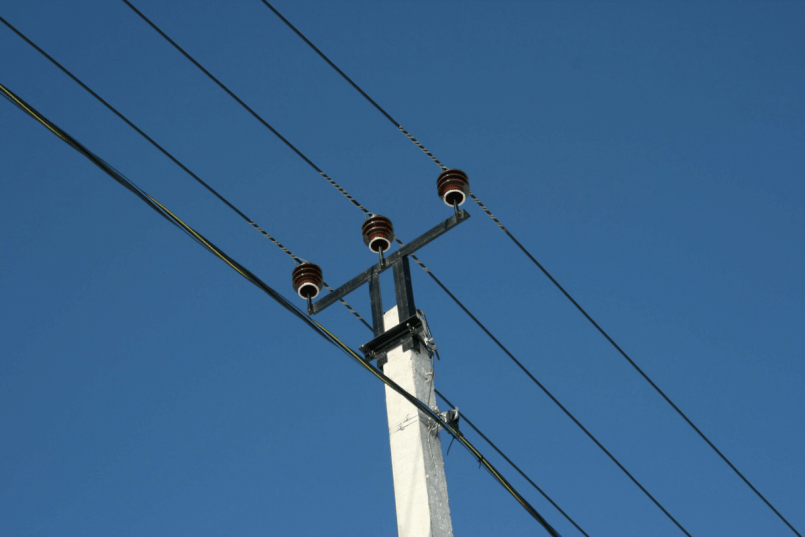

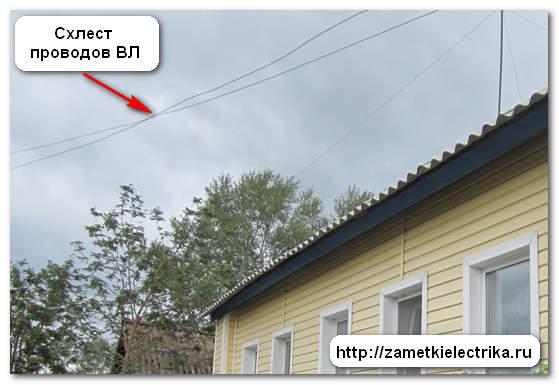

Вот пример проводов в частном деревянном доме, которые часто обдуваются при малейшем ветерке.

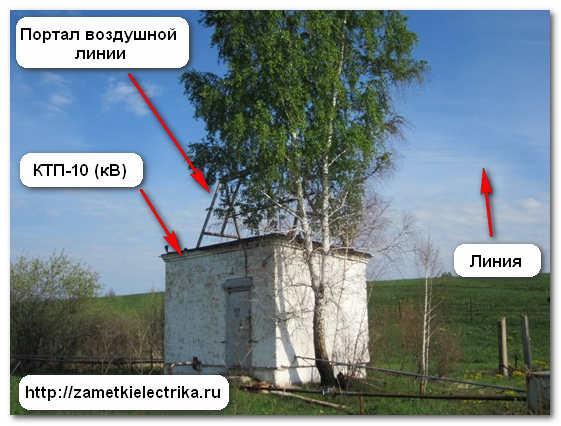

И вот мы на комплектной трансформаторной подстанции 10 (кВ) (КТП), чтобы обрезать ветки деревьев, которые загораживают входной портал. Если их не обрезать, ветви деревьев могут перекрыть входной провод.

Я немного отвлекся. Думаю, примеров достаточно. Вернемся к кабелю СИП.

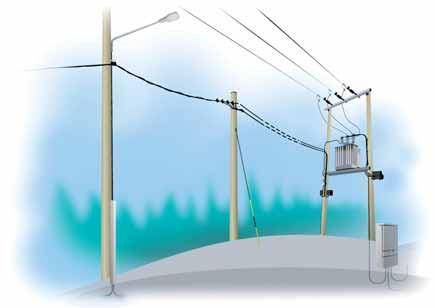

Назначение кабелей СИП – передача и распределение электроэнергии в сетях от 220 (В) до 20 (кВ).

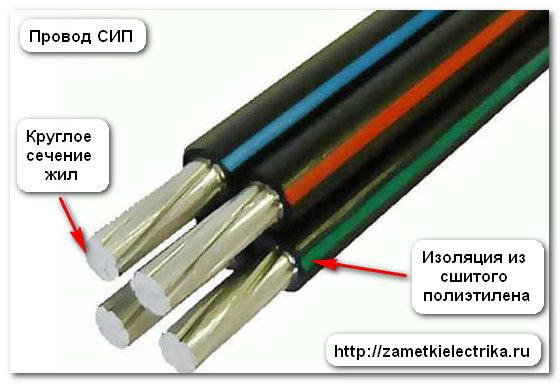

Проще говоря, кабель LV-ABC состоит из круглых алюминиевых жил, изолированных сверху светостабилизированным сшитым полиэтиленом.

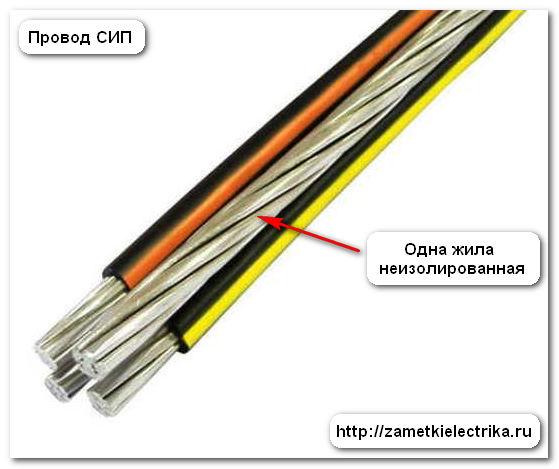

Однако не все проводники могут быть изолированы, но об этом подробнее позже.

Использование кабелей СИП в России

Позвольте сказать несколько слов об истории применения самонесущих изолированных проводов в России. Впервые они появились на нашем рынке около 20 лет назад, но их массовое применение началось примерно 5-7 лет назад.

Представьте себе, что при затратах всего на 20% больше на приобретение изолированных кабелей, мы получаем гораздо большую надежность и электробезопасность, почти такую же, как у кабельных линий.

ГОСТ Р 52373-2005 “Самонесущие изолированные и защищенные воздушные провода” вступил в силу в 2006 году, и последняя редакция ПУЭ была дополнена пунктами о требованиях к прокладке и монтажу изолированных проводов НН-АВС. Например, в разделе 2.4.8 говорится, что при прокладке воздушных линий в лесистой местности не требуется зачистка территории. В целом, EMP рекомендует использовать самонесущие тросы при строительстве или реконструкции воздушных линий.

Основное применение самонесущих кабелей – монтаж (ГОСТ Р 52373-2005, п.10.3):

основные линии электропередач
ответвления от воздушных линий
ответвления для ввода кабеля в жилые здания

Что касается последнего, то мы обсудим его более подробно в моих следующих статьях. Чтобы не пропустить самые интересные статьи, подпишитесь на получение статей по электронной почте.

Согласно тому же разделу 10.3, кабели можно прокладывать непосредственно по фасаду (стене) здания.

Обратите внимание, что прокладка кабеля LV-ABC в помещениях запрещена.

Здесь возникает много вопросов и недоразумений. В EARP нет четкого положения о том, что LV-ABC можно прокладывать внутри помещений. В названии стандарта ГОСТ Р 52373-2005 указано, что он предназначен только для воздушных линий.

Недавно на рынке появился кабель марки СИП-5нг, но в указанном ГОСТе такой марки нет, т.е. производитель выпускает его по собственному техническому заданию. Если в этом ГОСТе указано, что СИП-5нж можно прокладывать в помещении, значит, это возможно и производитель гарантирует безопасность такой эксплуатации. Только имейте в виду, что могут возникнуть проблемы с согласованием и подключением такой электроустановки для эксплуатации.

Преимущества самонесущих изолированных кабелей СИП

Давайте рассмотрим основные преимущества.

1. эксплуатация и техническое обслуживание

Я считаю, что основным преимуществом самонесущих изолированных кабелей является значительное снижение трудовых и материальных затрат, связанных с эксплуатацией и обслуживанием. Я уже упоминал выше, что по надежности они немного уступают кабельным линиям.

Короткое замыкание при порывистом ветре или снежных заносах практически исключено. Эти провода также обладают высокой механической прочностью, что сводит к минимуму возможность обрыва провода.

2. 2. установка

Монтаж провода ЛВ-АВС очень прост и удобен для пользователя. Они могут быть установлены на воздушных линиях без необходимости установки траверс или изоляторов. Кстати, кабель LV-ABC также можно прокладывать непосредственно на фасаде здания.

Более подробно об установке этой системы можно прочитать в нашей отдельной статье.

3 Линейные потери

Воздушная линия, выполненная с самонесущими изолированными проводами LV-ABC, имеет значительно меньшие потери. Это достигается путем уменьшения реактивного сопротивления изолированного проводника примерно в 3 раза по сравнению с неизолированным проводником.

4 Соединение

Подключение к линии может быть выполнено без снятия напряжения с установки.

5 кража

Сокращается количество подключений к линиям с целью хищения электроэнергии.

6. Срок службы

Срок службы кабеля LV-ABC составляет более 25 лет, благодаря тому, что в качестве изоляционного материала используется сшитый светостабилизированный полиэтилен, который устойчив к ультрафиолетовому излучению в течение длительного времени.

7 Внешний вид

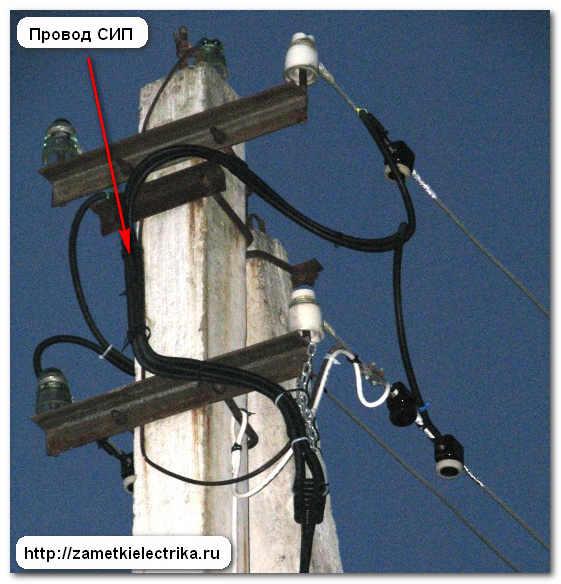

Наконец, мы хотели бы упомянуть об эстетике. Только посмотрите, как выглядит разветвленная цепь к главному электрическому щиту, выполненная с помощью LV-ABC.

Можно долго перечислять преимущества этих кабелей. Но приведенных выше фактов достаточно, чтобы сделать выбор в их пользу.

И именно здесь может возникнуть проблема их выбора, потому что. Существует несколько кабельных систем LV-ABC (разновидности):

SIP-1
SIP-2
SIP-3
SIP-4
СИП-5

P.S. Каждая система предназначена для организации определенной задачи и цели. Мы опишем каждую систему более подробно далее в этой статье. Более подробную информацию вы найдете на нашем сайте. Форму подписки можно найти в конце статьи и в правой колонке сайта.

149 Комментариев на “Знакомство с проводом PEN

Похоже, что уже существует СИП-5нг.

Жаль, что провод нельзя проложить в помещении.

Его не только нельзя использовать в помещении, но и не очень удобно укладывать в помещении. Он не принимает форму, его трудно согнуть и т.д.

В помещении он не соответствует пожарным нормам, но он был бы более надежным, проложенный к дому АВ на АВ, и не нуждался бы в переходе на медь, на фасаде.

Это хорошая вещь CIP, но только если соблюдается технология его генерации. Из того, что я слышал от операторов, первая линия BRT была хорошей, после полной замены всех линий 0,4 кВ в деревне, в течение 10 лет не было ни одного сообщения в диспетчерскую о перебоях и отключениях. Теперь они начали покрывать их изоляцией, а при первоначальном проектировании линий на SIJP не было учтено влияние солнечной радиации на изоляцию, и в наших южных регионах во время летних пиковых нагрузок она просто начала плавиться и разрушаться. Но самое неприятное – это растрескивание изоляции на клеммах под воздействием температуры и напряжения. Кстати, я никогда не видел изолированной линии 6-10 кВ, до наших пригородов она еще не дошла.

Какие противопожарные нормы не позволяют использовать изолированный LV-ABC? Единственными условиями являются следующие: 1) сечение жилы алюминиевой проволоки не менее 16 кв. мм. (Меньшего сечения и не существует) 2) так как это все же проволока, то для укладки в помещении ее нужно замотать в оболочку, такую как ПВХ труба, колодец или гофра. Для чердаков в стальных трубах

Изоляция не допускает внутренней изоляции.

Будьте добры, напишите стандарты, в которых об этом говорится.

Клим хорошо выразился. Запрещается использовать изоляционный материал внутри помещений. Читайте об этом в статье, я дополнил ее по этому поводу.

Я не смог найти это добавление в статье. Ну. По поводу коммтарий, что изоляция не проходит для экранирования (если я правильно понимаю значит, что изоляция не распространяет горение), скажу так: у нас в Украине, например, используется марка ASxSn, у которой изоляция из сшитого полиэтилена не распространяет горение. Таким образом, использование этой ИПС не противоречит никаким стандартам.

Дополнение к главе “Применение CIP в России … о CIP-5ng.

Спасибо. Я прочитал его. Я понимаю вашу точку зрения.

Поскольку эти кабели более надежны и безопасны, очень хорошо, что их начали использовать. Сколько аварий и несчастных случаев произошло с обычными проводами на линиях! Будем надеяться, что теперь их будет гораздо меньше.

Преимущества CIP многообразны

Полностью согласен с автором, тема полезная.
У меня просто вопрос к руководителю работ, и, честно говоря, достаточно тяжело люди у нас принимают все новшества, даже при такой мощности, у нас широко распространен кабель типа AVC-10, недостатки в том, что там что-то установлено, что никто не знает как, потому что у нас много пожаров, “А как горит здорово!”. As BENG.GONY”, ваше мнение о сравнении двух кабелей!
С приветствием Дмитрий!

Для электросчетчика дома, СИП может принести?

Дмитрий, AVK-10 – это, как правило, коаксиальный кабель. Я не рекомендую использовать его в силовых сетях.

Валерий. СИП нельзя заносить в дом. В ближайшее время я напишу подробную статью на эту тему.

Здравствуйте, подскажите, пожалуйста, какая фаза A, B, C, если цвета синий, зеленый, красный или желтый.

Владимир, прочитайте статью о цветовом кодировании. Если монтажники соблюдали его, маркировка должна быть следующей: G (желтый) – A, Z (зеленый) – B, K (красный) – C, C (синий) – ноль.

Бывают случаи, когда два провода в трехпроводной сети несут одну и ту же фазу, поэтому не стоит бездумно доверять маркировке.

Наши друзья из РЭС предложили мне ввести СИП прямо в гостиную и тогда СИП пойдет через всю комнату и через стену в коридор к выключателю и счетчику, но я проложил еще одну трубу по наружной стене дома она тоже снаружи, чтобы поставить вводной автоматический выключатель и в ней кабель ВВГнг сечением 10 заведен в дом и подключен к электросчетчику, правильно ли я поступил или СИП должен проходить через спальню?

Я взял одну нить и она сломалась после 4 сгибов, разве алюминий не хрупкий?

Марина, вы поступили совершенно правильно. Виниловые стойки не разрешается устанавливать внутри помещений.

Если вы будете сгибать каждую нить, она быстро порвется. Однако в агрегате очень трудно согнуть проволоку до нужного радиуса.

Дмитрий, мы использовали гладкую ПВХ трубу для электропроводки, теперь у меня сомнения, не сломается ли она при 30 градусном морозе, может лучше БРТ поставить в водопроводную трубу, она толстостенная и должна быть надежнее?

Неужели никто не использовал такую трубу, описания как обычно противоречивая информация от -5 до -70 градусов, никто не знает как на практике

Марина, существует вероятность того, что труба из ПВХ треснет из-за мороза выше 30 градусов. Насколько я ранее встречался с гладкими ПВХ трубами, производители давали предел в 20-25 градусов. Возможно, ситуация изменилась, нужно проанализировать рынок, а также почитать мнения их реальных владельцев.

Спасибо Дмитрий за информацию, уже начал думать о лете, в жару пластик будет мягче и труба будет провисать, свесы тоже. Крепления должны находиться на расстоянии 2 метров друг от друга, возможно, алюминиевая труба будет лучше, как вы думаете, это практичное решение?

Марина, это можно сделать, но стены должны иметь определенную толщину, зависящую от сечения проложенных в них проводов. Вот более подробная информация (смотрите таблицу): скрытая проводка в деревянном доме.

3,5 для СИП, прочная конструкция получится, толщина пластиковой трубы не регулируется, я правильно понимаю?

Спасибо Дмитрий, очень помогли в этом не простом вопросе!

Привожу результаты теста – ночью было -29, труба не треснула.

Спасибо, Марина, за информацию – будем знать.

Доброе утро.
Теперь вы можете рассказать нам что-нибудь еще о ловушках?
Даже в самой устойчивой изоляции есть свойство появления микротрещин, повреждения изоляционного слоя: (Ворон сел на провод, и его клюв сломал тесьму). Был ли поврежден провод?
Следует ли заменить весь пролет? Хотим мы того или нет, никто не может исключить возможность поломки (редко, но такое случается). Да, когда провод упал, все было хорошо, плохо стало, когда он упал в лужу. Короткие замыкания переменного тока
Цип уклоняется от него и ударяется о землю!

Дмитрий, у меня вопрос. Я купил двужильный марки СИП-4. Одна жила с черной изоляцией, другая тоже черная, но с серой полосой. Какой из них является фазным, а какой – рабочим проводником?

Сергей, рекомендуемые цвета для фазных проводов – коричневый, черный и серый, а для нейтрального провода – синий. В вашем случае я бы сделал так: черный с серой полосой – фаза, черный – нейтраль.

И я подключил фазу к черному, а черный и синий к нейтрали, как это правильно?

Марина, ты все правильно поняла.

Что такое переход с ПГС на медь, для этого нужен специальный станок или мастеринг, у меня ПГС входит в станок 50А, а выход подключен к медной ВВГ хг секции на 10?

Нет, Марина – вы все сделали правильно. Переход осуществляется на главном рубильнике. Самое главное – не завести LV-ABC в дом – поэтому необходимо выполнить переход на медный кабель.

Здравствуйте. У меня в доме есть кабельный ввод, выполненный в пластиковом канале, и распределительный щит сразу за стеной. Кабель проходит до распределительного щита.
Это кажется не совсем правильным, хотя это зависит от коммутатора.
Имеется двойной однофазный рубильник на 25А со счетчиком, установленный на столбе рядом с домом, также имеется двойной рубильник на 20А в доме.
Как лучше или идеальнее всего сделать вход в дом с деревянной крышей.
И еще один вопрос: не будет ли слишком много связей?
Автоматический выключатель или распределительная панель в распределительном щите на столбе,
Тогда по правилам, как я понял из обсуждения, автоматический выключатель должен быть установлен на доме перед вводным медным кабелем после PIW, а у меня в доме автоматический выключатель.
Когда я занялся электрикой, а сейчас заканчиваю обучение, я вижу, что в сельской местности все просто: алюминиевый провод с двойной изоляцией идет в дом, они даже не ставят втулки. Я знаю, что это не совсем правильно.
Каково идеальное правило?
И спасибо за разъяснение предыдущего вопроса, я как раз готовлюсь к групповому экзамену по электробезопасности.

На объекте есть электрик, который знает свое дело. Он предложил в деревянном доме (до появления изоляторов) подключить столб СИП до 16 мм2.

До сих пор использую (6 лет) от столба (ВЛ 16мм2 алюминий) до вводного выключателя-40А ПВ-6мм2 медный провод с изоляцией в одном куске (соединение с гайками ВЛ). Максимальная нагрузка, которая может быть на участке сегодня, составляет 8 кВт (это происходит только осенью в холодную погоду при использовании обогревателей).

Вопрос: стоит ли менять медь ПВ на СИП на участке ВЛ – изоляторы, а затем (если мы будем делать монтаж) медный кабель 10мм2 (ВВГ подойдет?) в гофре к вводному выключателю 40А в доме?

Здравствуйте, Дмитрий. Подскажите, пожалуйста, как подключить PEN в распределительном щитке. Электрики подключили 3 фазы непосредственно к блоку предохранителей (это снаружи на столбе), а PEN-провод подключили к обычной DIN-рейке под винт, отломав один “лишний” провод, так как он не помещался в отверстие нулевой рейки. Провод СИП подключен к дому. Мое предположение – подключить фазы к блоку предохранителей, но как подключить PEN? Проверенного решения не существует (сопливые кабели DIN-шины не в счет). Для разделения PE и N медные шины не предусмотрены. Что использовать: “гайка”, клеммная колодка, что-то еще? Да, выделено 15кВт трехфазного, дом старый деревянный, также есть механический обжимной пресс ПМУ-120.

Ренат, во-первых, вы не можете запустить PIW в доме – об этом говорится в статье. Во-вторых, наденьте наконечник (для опрессовки) на нейтральный провод и с помощью винтового соединения подключите его к шине N. Мы изготавливаем шкафы по любому запросу клиента, с этим нет никаких проблем.

Дмитрий, спасибо за внимание. Провод уже есть в доме, я читал статьи и видел фотографии медных стержней и обжимных наконечников на других форумах, но это были самостоятельные работы. Существует типовое решение для полного цикла CIP с обжимом, но я думаю, что все должно быть проще. Тем не менее, спасибо.

Здравствуйте, я планирую провести электричество на участок, столбы уже есть, на них висят БРП, осталось только подключиться к воздушной линии БРП. Предлагают купить подержанный BRP за полцены, говорят, что он висел два года, а потом сняли (по какой причине – не знаю). Стоит ли покупать подержанный кабель?

Вам необходимо знать причину, по которой он был демонтирован – возможно, изоляция не соответствует стандартам или имеются механические повреждения. В любом случае эти факторы должны быть приняты во внимание. Выбор за вами.

Хороший день.
Допустимо ли выполнять шунтирование трансформаторов 6 кВ от КТПН до нижних губок предохранителей в КТПН или специализированных блок-контейнерах.
Если да, пожалуйста, укажите ссылку на нормативные документы, РД и т.д.
Если нет, то где именно это указано?

Спасибо за ваш комментарий.

Конечно, можно, только используйте высоковольтный SIP-3, подробнее читайте здесь. Какие разрешения необходимы? Вы не спрашиваете, какое положение в правилах гласит, что трансформатор должен быть запитан кабелем или шинами. Прочитайте определение проводов или кабелей, вникните в их смысл, и все станет ясно.

Кабели и провода используются для передачи электроэнергии на расстояния (высоковольтные линии электропередач, электроснабжение промышленных предприятий, объектов связи и коммунального хозяйства)….

Здравствуйте Дмитрий. Правильно ли заходить в дом, чтобы сделать переход на СИП 16мм медь 10мм с клипсами П-4.Спасибо.

Да, это будет правильно.

СИП можно ввести в здание. Вот ответ:
Александр Шалыгин, директор Института энергобезопасности и энергосбережения МЭК в Москве
Виктор Шатров, референт Ростехнадзора :

Схему подвода низковольтного АВС непосредственно к зданию см. в “Рекомендациях по электроснабжению отдельно стоящих домов, бунгало и других частных зданий”, третье издание, переработанное и дополненное, Энергосервис, 1999, рис. 11, стр. 77. 77.
Если требование представителя Ростехнадзора обосновывается требованием разделения зон обслуживания, то это прямо запрещено пунктом 7.1.23 ПУЭ. Если есть другие соображения, то такое решение в принципе возможно. Здесь следует отметить, что любой вариант установки светильников, клеммных коробок и/или блоков питания снаружи здания технически уступает прямому входу. Анализ причин неисправностей в цепях питания отдельных домов и причин пожаров показывает, что точка подключения внешнего соединения является причиной до 50 % всех неисправностей.
В то же время мы отмечаем, что недопустимо подключать подачу напрямую к счетчику способом, описанным в вопросе. Перед счетчиком должно быть установлено коммутационное устройство (см. раздел 7.1.64 седьмого издания ESM), к которому должен быть подключен источник питания.

Александр Шалыгин, руководитель Института энергетической безопасности и энергосбережения МЭК в Москве

Здравствуйте Дмитрий. Пожалуйста, объясните, как лучше сделать переход с СИП 4х16 на медь на вводном автоматическом выключателе 25А, расположенном на фасаде дома:
1. четыре проводника LV-ABC к 4-полюсному автоматическому выключателю (с учетом защиты от возможного обрыва/разрыва общего нейтрального проводника сети).
2. три фазы СИП к трехполюсному автоматическому выключателю и нейтраль СИП к клеммной колодке для перехода на медный провод.
Предполагается, что система заземления будет представлять собой систему TN-C-S.
Схема электроснабжения, вероятно, стандартная – голый провод на главной улице, с ответвлением СИП от ближайшего столба. Спасибо.

Если на улице на столбах висит провод АС-16мм2 (25. 35мм2), то зачем поставлять СИП? Анкерные кронштейны для установки. проще АВВГ Sec 4х16мм2 кабель на кабеле, или ВВГ 4х16мм2, через зажимы U734-736 (подобрать по сечению) у монтажников называются гайки. Невозможно установить 4-полюсный выключатель. На четвертом проводе находится провод PEN, и PE не должен прерываться. Как 4-полюсный выключатель защищает от обрыва нейтрали? Выключатель имеет 2 защиты – магнитную и тепловую – они защищают от короткого замыкания и тепловых перегрузок, неплохо было бы установить ограничитель перенапряжения.
С таким же успехом вы можете сделать это с помощью LV-ABC.
В вводном распределительном устройстве на 2 шины установите N на изоляторы и PE на корпус распределительного устройства с вводным предохранителем, если распределительное устройство металлическое. Между сборными шинами устанавливается перемычка с сечением, равным сечению фазного провода.

Спасибо за ваш ответ. LV-ABC уже проложен в соответствии со спецификацией, выданной местным коммунальным предприятием. Не хочу ставить гайку или зажимы на переходе, уже установлен 4-х полюсный. Есть мнение, что если выйдет из строя основной ноль и на вашем участке будет хорошее заземление, то уличный ноль, т.е. электроустановки соседей будут запитаны через вашу цепь, а ноль может проводить большой ток и 4-х полюсный выключатель будет от него срабатывать.
Вот что я хотел узнать мнение профессионалов по этому вопросу. Однолинейная схема эснохо пока не согласована в энергосистеме.

По СИП, согласно ТУ аргументировано и доказано сетью. Сеть, другой вопрос, что эл. сеть не захочет перестраивать ТУ.
Второй вопрос неясен. Если N выходит из строя на вводе в дом или на опорах, или несколько домов останутся без N. Если соседский N сломается на вводе, и вы думаете, что фаза на соседском и вашем N будет взаимодействовать, токи будут минимальными, я думаю, меньше ампера. При напряжении 6 кВ, если провод переменного тока падает на землю, токи не превышают 50 А. Считается, что с расстояния более 20 м человек не будет поражен шаговым напряжением при падении фазного провода на землю. Я думаю, что между домами более 20 м, следовательно, токи меньше 1 А, и 4-полюсный сетевой выключатель не почувствует такой ток.
Также п. 1.7.145 Электротехнических правил запрещает установку распределительных устройств в цепях с PE, PEN проводниками, кроме штепсельных соединений, это в основном передвижные электроустановки.
А PEN-проводник всегда прокладывается через столбы, за исключением некоторых случаев отдельно стоящих домов, где используются 5-проводные проводники.
Точнее говоря, вам нужно знать, где заканчивается N.

Мы поставляем LV-ABC длиной 2 мм. Есть большое желание провести его от измерительного щита в доме (он находится на стене) под землей до ванной. Возможна ли в принципе прокладка СИП под землей?

Я думаю о ситуации, когда N разрывается на полюсах или даже TS, и линия N всего поселения повисает в воздухе. При этом повторное заземление столбов ВЛ отсутствует, а соседние дома, подключенные 100 лет назад (поселок у нас старый), хоть какое-то заземление отсутствует как класс. Я же, напротив, подключаюсь по правилам, т.е. с повторным заземлением PEN, который возникает “из воздуха”. Если я делаю хорошую петлю на своем участке, я ставлю “снятый” общий внешний PEN на свою петлю, и вся разность фаз, а печное отопление теперь используется реже, идет на мой нулевой вход во внешнюю AL.
Где я ошибаюсь?

Изоляция СИП, изготовленная из полиэтилена, сама по себе поддерживает горение.

Игорь написал: “Правильно ли делать переход с 16 мм СИП на 10 мм медь на входе в дом с помощью клипс P-4. Не могли бы вы уточнить, какой тип соединения или связи с P-4, какой тип клеммы. Спасибо

Привет всем! Кто знает? Кто может мне сказать? Он тянет этот чудо провод (гульп) да 2-3 км, но в этом проводе целых 4 жилы 75 кв.мм, так заземлять ли мне 1 жилу на столбы, как это сделано в голом ВЛ? Заранее спасибо!

Опишите пожалуйста подробнее – есть СИП-4 16мм2 от ВЛ, сеть запитана на внешний щиток с рубильником, счетчиком, УЗИП. Поскольку катенарная линия не очень перспективна, будет использоваться схема TT, но хотелось бы сделать шины N и PE, чтобы перейти на TN-C-S, когда катенарная линия будет модернизирована. Если алюминиевый LV-ABC подключен к шине – из какого материала он должен быть сделан, учитывая, что медный провод также зажимается на той же шине?

Дмитрий, прежде чем вы решите перейти с TT на TN-C-S, прочитайте статью о правильном разделении PEN проводников. О требованиях к шинам из полиэтилена, или шинам GSE, можно прочитать здесь. Подключите LV-ABC к такой шине с помощью луженого наконечника.

Александр:05.02.2014 в 18:17 оставил следующее сообщение, хотелось бы узнать ваши комментарии по этому сообщению.

“СИП может быть размещен в здании. Вот ответ:
Александр Шалыгин, руководитель Московского института энергобезопасности и энергосбережения МЭК
Виктор Шатров, руководитель Ростехнадзора:

Схема размещения СИП непосредственно в здании приведена в “Рекомендациях по электроснабжению индивидуальных жилых домов, дач, загородных домов (садовых домов) и других частных строений”, третье издание, переработанное и дополненное, Энергосервис, 1999, рисунок 11, страница 77.
Если требование представителя Ростехнадзора обосновывается требованием разделения зон обслуживания, то это прямо запрещено пунктом 7.1.23 ПУЭ. Если есть другие соображения, то такое решение в принципе возможно. Однако следует отметить, что любой вариант установки клемм, клеммных коробок и/или вводов вне здания технически уступает прямому подключению. Анализ причин неисправностей в цепях, питающих индивидуальные дома, и причин пожаров показывает, что место подключения внешнего входа является причиной до 50% всех аварий.
В то же время обращаем внимание, что нельзя подключать соединительный шлейф непосредственно к счетчику, как указано в вопросе. Перед счетчиком должен быть установлен коммутационный аппарат (см. раздел 7.1.64 седьмого издания Электротехнического кодекса), к которому подключается кабельный ввод.

Александр Шалыгин, руководитель МУП “Московский институт энергобезопасности и энергосбережения”.

Подскажите, пожалуйста, запрещено ли использовать СИП в любом помещении? А как насчет электрической комнаты в подвале клуба. Можно ли там проложить LV-ABC между распределительным щитом и главным распределительным щитом?

“В EARP прямо не сказано, что LV-ABC можно устанавливать в помещениях” EARP не дает конкретных ответов, только набор общих рекомендаций.
Его нельзя устанавливать внутри жилых зданий из-за высокой воспламеняемости и содержания дыма.
В специальных зданиях, таких как тепловые электростанции, они действительно могут быть установлены, но с соблюдением всех необходимых мер противопожарной защиты.

Обозначение “нг” означает, что этот кабель может прокладываться в кабельных конструкциях в пучках, т.е. на расстоянии менее 300 мм от соседних жил. Для стационарных воздуховодов в жилых и общественных зданиях воздуховоды должны иметь индекс “ng-LS” (см. ГОСТ 31565-2012 табл. 2 и ГОСТ 31996-2012 табл. 17).

Здравствуйте, я не могу найти информацию по своему вопросу. Вопрос заключается в следующем: У нас есть отдельно стоящее здание на первом этаже (пищевое производство) собственный трансформатор на 160 кВА. На трансформаторе стоит столб, от которого две кабельные линии 4×75 LV-ABC идут к распределительному помещению в центре здания. Но кабель находится только на крыше, что неприемлемо. Можно ли сделать железные треножные столбы и разместить на них кабель? Приемлемо ли это? Если нет, подскажите другой способ решения этой проблемы.

Павел, согласно ПУЭ, п. 2.1.75, прокладка внешних электрических кабелей на крыше здания запрещена, за исключением случаев ввода кабеля (провода). В этом случае кабель (провод) не должен лежать на крыше, а должен находиться на расстоянии не менее 0,5 (м) от нее. Если ввод кабеля в здание осуществляется в середине крыши и расстояние 0,5 (м) не выдерживается, допускается разместить на крыше металлические желоба (стойки, опоры), конечно, которые должны быть заземлены, и проложить по ним вводной кабель (провод). Самое главное – расстояние кабеля от крыши должно быть не менее 0,5 м.

Здравствуйте, я хотел бы получить совет.
Есть деревянный дом, есть вышка ЛЭП, от вышки до дома 40м.
Вопрос в том, можно ли протянуть кабель прямо к дому и установить счетчик в доме, или правильнее сделать дополнительный столб за забором дома, установить на нем распределительный щит, установить счетчик в щите и рубильник в коробке, а затем медь в доме?
Это делается в любом месте с помощью дополнительного столба или на основном столбе, если он находится рядом с домом.
Да, и башни находятся через дорогу на соседнем участке.

Здравствуйте, у меня к вам два вопроса….
1) необходимость заземления каждой опоры СИП железобетонного провода, если железобетонных столбов 34 шт. на ВЛ-0, 4кВ ….
2) где можно или нужно устанавливать сетевые фильтры на кабель СИП?
заранее спасибо.

Serge, согласно ПУЭ, п. 1.7.102 Повторное заземление PEN-проводника должно выполняться на концах воздушных линий или ответвлений длиной более 200 (м), а также на вводах воздушных линий в электроустановки, где в качестве защитной меры при косвенном прикосновении используется автоматическое отключение питания. То же самое относится и к ограничителям перенапряжения. В общем, все это должно быть отражено в дизайне.

Здравствуйте, мне нужно сделать ответвление от СИП-4 2х16 до ВВГ 2х2, 5 для ввода в дом до счетчика. В магазине посоветовали пробить клеммы OR-6, я разобрался как пробить их СИПом, но не могу понять, можно ли им пробить тот же проводник VVG раздел 2.5?

Владимир, сечение вашего провода OR-6 вполне достаточное. Вы также можете использовать зажимы других производителей, например, ZPO 16-95/1.5-10. Главное, чтобы они подходили к вашей секции на ветке. Но у меня к вам вопрос. А почему у вас в доме площадь только 2,5 мм? Это неприемлемо. Согласно ПУЭ 1.7.131 в системе TN-C сечение PEN-проводника должно быть не менее 16 мм кв. для алюминия и не менее 10 мм кв. для меди.

Уважаемые господа, прошу совета для меня необразованного. Имеется воздушная линия, выполненная неизолированным проводом. От него по старому методу намотки идет алюминиевая вставка к дому с элементами изоляции. Это отдельный дом в сельской местности. И через бревенчатую стену к счетчику. На самом деле суть вопроса заключается в следующем. Могу ли я как-то проложить один провод от линии до счетчика. Или необходимо будет скрестить провода от воздушной линии и до счетчика?

Ответ: Александру
05.12.2014 в 11:26

Я не совсем понимаю смысл этого вопроса. Если вам необходимо подключиться от воздушной линии и сделать непрерывный ввод линии электропередачи на участок, используйте провод СИП “нг” или кабель по кабельной траншее.

Здравствуйте Александр!
Пожалуйста, помогите мне советом.
Подключение дома, построенного три года назад, было выполнено от ближайшего столба (8 метров от дома) 4*16 СИП2А до угла дома, а затем по фасаду деревянной стены еще 8 метров в ПВХ гофроленте до распределительного щита – 0,4 кВ (там же на фасаде, в металлическом шкафу – счетчике). Затем дом был утеплен и обшит сайдингом. И вот, спустя 3 года, вчера он пришел из РЭС и дал рецепт: проводка до счетчика невидима, он предложил проложить новый ввод по поверхности деревянного сайдинга (это 17 м СИП), закопав тот под сайдинг. И мне показалось, что их больше интересовало, были ли какие-либо незаконные подключения к скрытому кабелю.
Вопросы следующие:
1.Каковы правила прокладки изолированных кабелей на фасаде?
2.Может быть, можно какими-нибудь тестерами проверить, доказать отсутствие незаконных соединений (есть ли здесь электролаборатории?), или не сохранять от переделок (извините за деревянную резьбу)?

Людмила, очевидно, что РЭК обеспокоен скрытыми соединениями, но в правилах нет ничего, что говорит о том, что вход в дом должен быть виден. Кроме того, существует несколько способов подведения электричества к дому: воздушный, подземный, комбинированный и т.д. В конце концов, если есть подземный вход, они (RES) не заставляют вас оставлять открытую траншею.

Но я видел следующее нарушение, о котором не могу не упомянуть. Ваш дом деревянный. Первоначально вход был сделан с внешней стороны дома в гофрированном ПВХ, т.е. открытым способом укладки – это все нормально и вполне приемлемо. Но как только гофрированная проводка была зашита изоляцией с сайдингом, то вход оказался скрытым, а к скрытой проводке в деревянном доме предъявляются особые требования (подробнее читайте здесь). В итоге, если вы не хотите обжечься, то старательно сделайте вход через сайдинг или проложите его скрытно, но в металлической трубе.

Дмитрий!
Спасибо за такой быстрый и подробный ответ. И извините за путаницу в именах. Мы, конечно, не хотим перегореть, поэтому мы последуем вашему совету и начнем готовиться к модификациям. Это вызвало дополнительные вопросы:
1. Стоит ли покупать тот же SIP 2 A 4*16 (есть ли что-то более надежное?)?
2. вход в панель в бухгалтерии, как лучше это сделать (нижнее отверстие, через которое теперь проходит IPS, было ниже поверхности обшивки сайдинга); не слишком ли маленький радиус изгиба в углах? Я прилагаю фото до того, как была выполнена изоляция и облицовка фасада, и фото после выполнения этой работы.
3.Прокладка PIW по стене в кабельных каналах или есть варианты (прокладка в кабельном канале, а также в металлической трубе по деревянному основанию – деревянная конструкция – является ли это гарантией от пожара)?
4) Если система будет выполнена за одно целое от точки подключения на столбе до щита учета, достаточно ли установить настенный кронштейн для ввода кабеля с анкерным зажимом для кабеля?
5) Что нужно сделать с тремя выводами от крышки дозатора (на первом фото справа), их тоже нужно вывести на облицовку?

С наилучшими пожеланиями, Людмила.

Здравствуйте, Людмила. Сначала скажите, что вы решили: проложить входящий кабель снаружи дома или в металлической трубе под оболочкой? Также необходимо вывести 3 стояка от распределительного щитка к трубе или вывести их наружу. Проходы через стены деревянного дома всегда должны быть выполнены в металлической гильзе.

Вы хотите купить новый LV-ABC? Не хотите использовать существующий? При открытой прокладке просто уложите его в кабельный канал, цвет которого можно выбрать для эстетической привлекательности.

Здравствуйте Дмитрий!
Вчера было решено разместить систему снаружи дома в кабельном канале. А сегодня, после вашего ответа, выяснилось, что это решение только части моей проблемы. Если для выполнения монтажа СИП на фасаде не требуется вскрывать облицовку, чтобы проложить три провода, выходящие из панели на поверхность, или проложить их в металлической трубе (оба варианта), необходимо снять облицовку, изоляцию, обрамляющие балки и углы части главного фасада и 3 метров бокового фасада. И здесь необходимо тщательно продумать, как сделать это с как можно меньшими потерями. Кроме того, вход в дом через деревянную стену, а также через внутренние деревянные несущие и перегородки выполнен с нарушением требований электро- и пожарной безопасности, т.е. в месте входа отсутствуют металлические гильзы. Могут быть и другие нарушения. Я буду продолжать читать ваш сайт. Спасибо вам за это.
С наилучшими пожеланиями, Людмила

Людмила, самое главное, что вы осознаете ошибки, допущенные при установке, и пытаетесь их исправить. Другим нужно снова и снова объяснять, “что правильно, а что нет”. Особенно когда речь идет о деревянном доме – здесь шутки неуместны. Не торопитесь, все обдумайте и примите окончательное решение. Желаю вам удачи. Всегда пожалуйста, я помогу, чем смогу.

Вот вам совет. В трехжильном кабеле три жилы, алюминиевые, изолированные. Мне нужно проложить двухжильный кабель к блоку предохранителей. Как мне это подключить? Какой провод куда идет? Или я должен скрутить все четыре вместе?

Константин, в вашем случае следует использовать SIP с двойным сердечником, например, SIP-4 2×16 (подробности здесь).

Здравствуйте, Дмитрий! Он столкнулся с чиновниками, и пока что они побеждают. Мой участок с двух сторон застроен воздушными линиями электропередач, висящими довольно низко. Я не могу въехать на участок краном или даже погрузчиком, чтобы построить дом. Я два года пытаюсь достучаться до местного ДЭЗа, который курирует воздушные линии, чтобы попросить их заменить воздушные линии за мой счет, и два года они, мягко говоря, посылают меня подальше. Я твердо решил, что пойду с требованиями на бумаге, а не с переговорами, но – теперь они разводят руками, якобы не зная, что им написать. Подскажите, пожалуйста, как легально получить разрешение на обмен – запрос на этот обмен? Запрос на техническое решение? Какой-то план, который можно от них потребовать? … Я очень прошу вас о помощи!

Здравствуйте, я столкнулся с интересной ситуацией: мне нужно проложить BRP для питания симметричной 3-фазной нагрузки мощностью 80 кВт. Возник вопрос о выборе крепежа. Если ориентироваться на ПУЭ, то следует принять сечение 35 мм2. Если – согласно каталогам LV-ABC, то 25 мм2. Чему я должен следовать?

Андрей, длительно допустимый ток проводников вам нужно смотреть по ГОСТ 31946-2012 (ранее ГОСТ Р 52373-2005), таблица 10. При сечении проводника 25 мм кв. длительный ток нагрузки не должен превышать 130 (А), а при 35 мм кв. не более 160 (А).

Здравствуйте, я не говорю об АВК – три раза мы с соседом чуть не сгорели! Дважды мой сгорал, на третий раз в доме соседа он вспыхнул! Максимальная нагрузка 8 кВт кратковременная.Какой идиот это придумал! Меркурий “201.6м на фасаде дома! Они грозятся повесить его на столб. А у нас морозы до минус 50! Так могут ли эти пресловутые “Меркурии” работать в таких условиях? Спасибо!

Здравствуйте.Сети требуют протокол испытаний по СИП2 3х50+1х54,6,объясняю что есть сертификат и до этого никто по протоколам СИП не требовал…. Что делать?

Подскажите, пожалуйста, можно ли подключить два кабеля (входная мощность ок. 80 кВт), если соединение проходит между зданиями на расстоянии 15 метров, если да, то каким методом и из каких материалов.
Кабель укладывается на крышу и закрепляется анкерными скобами AA 1500.

Это возможно, Андрей. Это обеспечивается за счет использования специальных соединительных муфт. Существует два основных типа соединений:

1. GNI-F (для фазных проводов), GNI-N (для нейтральных проводов), GNI-A (для ответвлений). Внутренняя часть гильзы заполнена контактной пастой. Обжим осуществляется с помощью пресса и специального шестигранного штампа. Разрывная прочность обжимной гильзы составляет 60% от прочности проволоки.

2. неизолированные алюминиевые цанги с обжимной головкой с последующей термоусадкой (TUT), например, SBTK. Удобно, что вам не нужен специальный инструмент, достаточно иметь шестигранный ключ и резак (или паяльную лампу).

Доброе утро! Подстанция 250 кВ, 3 фазы, на них расположена жилая улица длиной 1000 м. Предлагаю сечение защиты сип и автоматических выключателей,

Доброе утро, Дмитрий.
Подскажите, пожалуйста, как провода СИП должны быть подключены к предохранителю – сверху или снизу?
Отверстие во внешнем распределительном щите находится внизу – я пропустил в него провода и подключил снизу к выключателю на 25 А. Это было сделано строителем, а не электриком.
Теперь мы ждем герметик.
Но сосед говорит, что провод должен идти к блоку предохранителей. Он прав? Но LV-ABC плохо гнется, можно ли его так согнуть в распределительном щите?
Т.е. нужно пропустить его в отверстие внизу распределительного щита, затем протянуть до верха автомата, затем снова согнуть и подать в автомат сверху?
Очень надеюсь на ответ, заранее спасибо.
С наилучшими пожеланиями, Ляля.

Дополнение:
Крышка на фасаде дома, в ней вверху 3-х фазный 2-х тарифный счетчик MERCURY, внизу рубильник на 25А с пломбируемым контактом. Макс. Мощность 15кВт, напряжение 380В (по ТУ).

Ляля, лучше подключить силовой кабель к верхним клеммам автомата. У меня даже есть подробная статья об этом – читайте и комментируйте.

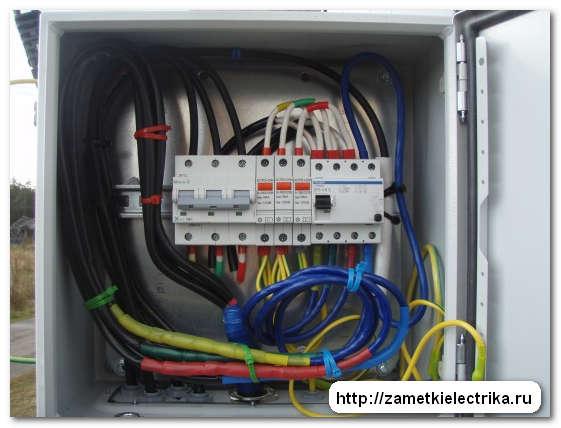

См. также последнюю фотографию в статье. Сначала вы подключаете входящий низковольтный АВС к верхним клеммам входящего трехполюсного автоматического выключателя, затем цепь оснащается входящим четырехполюсным УЗО и сетевым фильтром на каждой фазе. От нижних клемм УЗО кабель входит в дом.

Здравствуйте!
Пожалуйста, посоветуйте мне решение.
Распределительное устройство со счетчиком уже установлено на трубной стойке. От воздушной линии будет идти СИП 4х16. В щитке вводной рубильник для 32-амперного счетчика и УЗО 63/300, от него до передней части дома снова будет протянут СИП.
Вопрос: что за провод распутывается внутри распределительного щитка с разъемами? Если медь подходящего сечения, то проблем не будет? После этого после коммутатора снова пойдет алюминий.

Андрей, коммутацию в распределительном щите после вводного выключателя можно сделать медной, в вашем случае сечением не менее 6 мм2, а еще лучше 10 мм2 – не проблема, ведь вы не соединяете алюминий напрямую с медью, а делаете это на разных клеммах коммутационных аппаратов.

Здравствуйте. Если СИП будет подключен к дому через распределительную коробку снаружи, а медь будет подключена к счетчику внутри дома, три вопроса:
1.Можно ли провести медь снаружи дома на несколько метров, и если да, то в каком типе трубы, чтобы выдержать жару и суровое солнце.
2) Если есть автоматический наружный блок, должен ли он быть герметичным или нет, является ли это домом для отдыха, можно ли отключать блок на зиму.
3) Опять же, если на улице стоит автоматическое устройство, нельзя ли его поставить перед счетчиком внутри дома?

Ответ: Ирине
17.06.2015 в 17:08

1.Чтобы провести СИП по фасаду здания, не нужна труба, для этого существует специальное фасадное крепление типа SF-25/BRPF-1 или его аналоги.
2.Распределительный щит, установленный перед счетчиком, должен быть опломбирован, т.е. установлен в специальную опломбировочную коробку или камеру в распределительном щите. Для предотвращения отбора электроэнергии с клемм электроприбора в обход счетчика, его кража банальна, и энергетический инспектор обязательно спросит вас об этом. Желательно, но не обязательно, отключать такую аппаратуру, когда вы покидаете помещение на длительное время.
3. Да, можно, но почему вы должны выносить распределительное устройство за пределы помещений, где установлены распределительные устройства учета, зачем такие сложности, ведь установленное устройство должно обеспечивать герметичность и защиту от повреждений, в частности, корпус, в котором будет установлено устройство, должен иметь степень защиты не ниже IP54, а это не дешевые устройства.

Здравствуйте. Нужно ли заземлять натяжные кронштейны и держатели LV-ABC? И если да, то от PEN-проводника или от устройства заземления столба? Если да, то необходимо ли заземлять PEN-проводник или заземлитель полюса? Заранее спасибо.

Вячеслав:
18.06.2015 в 15:12

ПУЭ 2.4.41. Крюки и штыри на деревянных опорах ВЛ, а также на металлических и железобетонных опорах, если к ним подвешен изолированный вспомогательный провод или все вспомогательные провода жгута, не должны быть заземлены, за исключением крюков и штырей на опорах, на которых выполнено атмосферное заземление и заземление перенапряжений.

Очень жаль, что такие паршивые электрики ведут блоги и дают советы.
Александр, знаете ли вы, что синева в глотке не равна нулю? Вы хоть знаете, что ГОСТ на СИП говорит, что ноль не должен иметь характерной маркировки?
Кто сказал вам, что подключение к блоку предохранителей осуществляется только сверху? По крайней мере, прочитайте инструкции, например, от ABB. Они даже выпускают УЗО с верхним и нижним подключением. Разберите хотя бы один предохранитель и подумайте, есть ли разница, как его подключить?

Национальный стандарт для LV-ABC гласит, что изоляция должна быть черного цвета. Но существуют ГОСТы на маркировку, или хотя бы ПУЭ, в которых указано, как маркировать фазные провода и провода PEN.
Что касается верхнего и нижнего подключения проводов к аппаратам – не все аппараты позволяют подключать кабель питания сверху и снизу, чаще всего только сверху. И в этом заключается разница. А верхнее соединение более понятно для обслуживающего персонала. Под верхним подключением я подразумеваю подключение со стороны клемм 1-3-5. Потому что аппарат может быть установлен и горизонтально. Возьмите тот же контактор с тепловым реле: силовой кабель подключается к клеммам 1-3-5; тепловое реле подключается к клеммам 2-4-6.

Правильно – разница есть, посмотрите на внутреннюю часть выключателя. Там подвижный контакт уже должен двигаться в дугогасительном устройстве без напряжения.
СИП, если он имеет собственные нормативные документы на производство и приемку, должен производиться в соответствии с этими документами. Если кто-нибудь видел белый полиэтилен HD, устойчивый к ультрафиолетовому излучению, пожалуйста, покажите мне его.

Добрый вечер, можно ли подключить LV-ABC-4 неизолированным кабелем, используя клемму, которая протыкает герметичный SLIW54?

Сегодня днем у меня такой вопрос:Счетчик установлен на доме и провод СИП от столба до счетчика проложен по стене.СИП на стене в дополнительной гофре.Дом деревянный и при подключении провод проложили под черепицей и поверх глины.Сейчас начали вешать сайдинг, и наш электрик из РЭСа, сказал, что провод должен идти поверх сайдинга.Это правда или можно оставить как есть?

Ответил(а): артём 04/10/2015 в 09:00
Ваши электрики правы. Даже если у вас есть рейтинг “NG”, хотя я сильно сомневаюсь в этом, скорее всего, классический сшитый легкий полиэтилен не следует прокладывать над горючими поверхностями, а также над другими трубопроводами. Гофрированные трубы – трудносгораемый материал, но все же они портятся, а при скрытой прокладке нет возможности проверить состояние трубопроводов. Следует быть осторожным с водяными проводниками, эти участки ничем не защищены и при повреждении загораются. А у вас есть дрова, это как зажечь спичку – пыхтит и не пыхтит.
Если вы все же хотите проложить скрытно, то под полом необходимо проложить толстостенную металлическую трубу с толщиной стенки не менее 3,2 мм. И вы можете проложить маршрут CIP внутри него.

Спасибо! В этом случае я поставлю трубу на)))).

Почему нельзя прокладывать СИП в помещении?

Ответ: 555 09/10/2015 в 11:27 утра

Потому что его изоляция горит, и не только горит, но и поддерживает горение, выделяя в воздух при горении целую массу опасных веществ.

Константин, когда вы последний раз работали с проводом любого сечения и не надо врать мне в лицо, или вы думаете, что люди, которые сделали этот провод (BRT) и дают гарантию 25 лет, такие же дураки и сероголовые как вы.

Почему вы так строго, Энн, относитесь ко лжи в лицо? И я думаю, что “неграмотный” пишется через “а”….

Ответил(а): Анна 14.10.2015 в 00:07
Безнаказанность и анонимность пансионата позволяет людям быть грубыми, оскорбительными. И кто ты такой, чтобы судить, кто я такой! У меня есть профессиональные навыки, хороший опыт работы, электротехническая подготовка и соответствующие документы, а вы – то, что у вас под ногами? Просто грубость по отношению ко мне? Если я не прав, скажите это, глядя в глаза одному абоненту в нашем микрорайоне “Заречный”, который 2 месяца назад устроил пожар, воспламенив провод СИП4 4х16, что СИП не горит, но дым ядовит… половина нового дома в печи. Для любого существующего устройства и продукта существует гарантийный срок, но это не меняет его свойств. И к Вашему самому глубокому замечанию о негорючести изоляции кабелей СИП только у кабелей марки “НГ” она есть Все остальные, к сожалению, горят.
PS.koeffenktor Ваш интеллект отбивает всякое желание обсуждать с вами эту тему.

Здравствуйте, подскажите пожалуйста, можно ли проложить под землей 4-х проводный LV-ABC сечением 90?

Светлана, конечно, нет. Кабель предназначен только для воздушных линий. Если вы хотите проложить ввод в земле, то необходимо приобрести либо бронированный кабель, либо пластиковый или резиновый экран, но так, чтобы защитить его от механических повреждений трубами.

Доброе утро! Я читаю, читаю, читаю, у меня нет сил на все это….. Извините, если ответ был … Установка ЩУР на фасаде здания индивидуальное CIP-обертывание непосредственно на ЩУР … Одазадача спрятать СИП при его расположении от крепления к зданию до щитка в гофротрубе или пластиковой трубе для эстетики, но я сомневаюсь, где-то читал, что у СИП есть проблемы с теплоотдачей, а значит в любую трубу не спрячешь…. Хотя предстоит много работы, но я хотел бы правильно … Может кто-то видел какие-то требования, или руки так и вскидываются … .

Доброе утро,ВЛ-0,4 год службы1989.Дом построен в 1953 году.Крыша была покрыта шифером,а сейчас покрыта профлистом т.е. железом.Могут ли возникнуть вопросы если веранда будет 0,5м от крайнего провода вместо 2м.Высота висящих проводов стандартная.Можно ли заменить секцию ВЛ на ПИЖ.

Вы говорите, что вход нельзя сделать с помощью CIF-ом, нужно переходить на кабель. Но как типовой проект СЕРИИ 5.407-155.94 “Ввод линий электропередачи до 1кВ в промышленные, административные, жилые и хозяйственные здания в сельской местности” Издание 1 детали и узлы. Рабочие чертежи.
В этом документе на листе 2 5.407-155.94.1-PZ (стр. 6) говорится: “… рекомендуется устанавливать вход с тем же проводом без разрезания. Эта простая мера устраняет многие проблемы, связанные с установкой, эксплуатацией, электричеством и пожарной безопасностью”.
А также на Листе № 1 5.407-155.94.1-20 (стр. 28) в примечании указано: “Для вводов с сечением проводников 6,0-16 ммкв. рекомендуется использовать неразрезанные кабели BRT”.

Здравствуйте. А если нейлоновый кабель проложен внутри здания в кабельном канале? Возможен ли такой вариант?

Я подписался на эту тему.
Неясно, можно ли еще ввести IPS в АТС, расположенную непосредственно в здании.

Запреты статей аргументируются ГОСТом Р 52373-2005, который устарел.

Здравствуйте, мне нужна ваша помощь. Вокруг моего жилого трейлера установлено восемь матриц, а новый электронный счетчик накидывает лишние киловатты, крутится, красный циферблат не останавливается сам по ночам. А примерно в двух-трех метрах от меня в заборе проложили высоковольтную линию, сломав забор, и без моего ведома установили четыре высоковольтных провода на аварийные столбы электропередач и заставляют меня платить за тех, у кого нет счетчиков, и за чрезмерное потребление электроэнергии, а тем, кто не платит, я бы отправил фото, но здесь нет такой функции, чтобы отправить файл.

Хорошие люди советуют непрофессионалу!))) Что означает аббревиатура “С” СИП -4С и можно ли этим проводом прокладывать воздушную линию (Вл-0,4 кВ) (расстояние между опорами около 50м).
Типа парень R 52373-2005 п.10.3 говорит, что это относится только к опорам ответвлений, но мнения разделились))), кстати если это устарело, то какой сейчас применяется? Заранее спасибо).

Компания dt valley утверждает, что они вынуждены заменить кондиционер из-за больших потерь на vp или вымогать деньги у владельцев крыши.

Глупости, потери одинаковы, потому что поперечное сечение одинаково. A16 не хуже, чем СИП16, за исключением одного: на СИП труднее установить стержень – изоляция мешает, если вы делаете это правильно. Уточните, чего хочет ваш бригадир.

Здравствуйте, не могли бы вы дать мне совет? Мне нужно подключить сауну, распределительное устройство, от которого нужно подключиться, находится в кирпичной пристройке к дому. Правильно ли будет проложить кабель от пристройки по наружной стене, соединить его хомутами (гайками) с кабелем СИП, затем провести его в сауну по воздуху, а на стене сауны в коробке соединить СИП с предохранителем и от предохранителя провести СИП по деревянной стене внутри сауны? Сомневаюсь, что не хочу проходить сквозь стену и т.д., но смущает количество соединений и переходов.

Здравствуйте, как и чем изолировать гайку при подключении ввода к СИП? Спасибо.

LV-ABC входит в коробку, а затем в термоусадочном проводе выходит наружу.
Неясно, как он обжат или завальцован.

Здравствуйте, подскажите пожалуйста как привести конкретный СИП, у нас тут бардак творится, кто будет держать эти расходы только для того чтобы зайти в деревянный дом и потом с двухжильным кабелем зайти в счетчик, тот кто пломбирует счетчики сказал чтобы привели сам СИП счетчик, кто прав?

Ответил(а): Владимир 23.06.2016 в 18:17
Они оба правы. Как бы странно это ни звучало. Я объясню, почему и каково решение.
1. рекомендуется только подключить LV-ABC к фасаду и перейти на кабель, поскольку выбранная марка LV-ABC является классическим сшитым полиэтиленом. Он является огнестойким, и если его изоляция загорится под воздействием тепла, например, при ослаблении контактной группы в месте обжима кабеля.
2 Рекомендация сделать все кабельные проходки, вероятно, была сделана инспектором коммунальных служб. Им удобнее заделывать стыки, не имеющие проводников, с зазорами по всей длине, поскольку это потенциально опасное место для кражи электричества. Чем меньше соединений, тем выше сопротивление контактов и меньше вероятность ослабления контактного соединения в долгосрочной перспективе.
Вывод напрашивается сам собой: выход из этой ситуации прост.
1.Используйте марку CIP5ng и сделайте неподключенный ввод непосредственно в распределительное устройство.
2. более сложное решение. Изготавливают изолированный ввод LV-ABC из классического светостабилизированного сшитого полиэтилена. И проведите этот кабель в металлической трубе до самого распределительного щита.
Эти варианты являются взаимоприемлемыми и не противоречат NPD. Выберите удобный для вас вариант и сделайте это.

Ну вообще-то мне тоже выгодно входить в счетчик двумя проводами, потому что счетчик находится выше газовой плиты на 1м 10 см, но я все равно боюсь, что тогда я предрасполагаю к тому, что ворую электричество, а они не примут такой вариант входа, они настаивают на вводе ИПУ в счетчик и что мне делать, кто прав по закону?

Ответил(а): Владимир 24.06.2016 в 05:30
Используйте готовое решение, т.е. ShchURN или ShchURV в зависимости от предпочитаемой вами версии открытой или скрытой установки. И собирайте распределительное устройство в соответствии с правилами, по мере необходимости. Такой ввод и распределительное устройство будут приняты.

Использование проводников LV-ABC имеет огромное преимущество по сравнению с голыми проводниками, используемыми для тех же задач по электроснабжению.

Какой провод LV-ABC идет от счетчика к дому, если счетчик прикреплен к столбу и к нему идет LV-ABC 4*16, потому что он 4-проводный, а на чертежах везде показано, что к дому от столба идут 2 провода?

Прежде всего – кто знает, что, где и как там устроено? Конечно, проще сначала подробно изложить проблему, чем потом обижаться, что тебя неправильно поняли?
О каких схемах идет речь, и есть ли у вас одна или три фазы и т.д.?

В гаражном кооперативе я могу подключиться к проводу грифа методом прокола.

Почему они кричат о PIW как о “более эстетичной альтернативе колонкам”? Я не понимаю. Конечно, при хорошей протяжке сама протяжка не должна портить эстетику (как это делает AC), но почему-то мне кажется, что AC приятнее, чем CIP, особенно тонкие AC. И AC во много раз дешевле, чем CIP, не считая оборудования для установки AC (вам не нужно ничего, кроме изоляторов).

Не раз я видел старые деревянные столбы (бревна с бетонными или рельсовыми опорами), даже в Москве (внутри МКАД), среди жилых массивов – это остатки старых сетей, и кое-где они до сих пор работают, несмотря на громкие крики ярых прогрессистов. Я вижу такие вентиляционные каналы в своем родном Лефортово, я насчитал их 6 штук (перечисление адресов заняло бы слишком много времени).
Я представляю, что мой дом – это простой деревянный столб на изоляторах с оголенными проводами колонок. Если вы замените их одним или двумя кабелями СИП, все будет в порядке (и даже третий не помешает). Но если вы замените каждый динамик отдельными проводами СИП, это будет не эстетично, это будет мусор. Деревянные столбы не выдерживают длительных перегрузок (впрочем, как и чугунные или старые бетонные). А СИПы тяжелее кондиционеров.

А когда переменные токи замыкаются в воздухе с трансформатором, выбивающим пробки, а СИПы делают повышающие напряжения, ну, это вообще а-ха. Противники кондиционеров скажут: “О, посмотрите, сколько людей и птиц было убито током из-за них. Забавно, а кондиционеры научились гнуть изолятор? Я хожу под этими проводами уже много лет, и ничего не происходит. А сами птички увеличивают сечение только одного провода переменного тока и не замыкают остальные контакты (по крайней мере, так). СИП может дать трещину в изоляции, а затем “выровнять потоп”. (C).

Самое смешное, что наши любители кричат о повсеместном прогрессе и бегут за всеми инновациями, крича, что это якобы “вытеснило динамики в изоляторы”. На самом деле нет, тем более что кондиционеры даже тянут с новыми изоляторами. Это просто дешевле, и не все монтажники гонятся за последними новинками, как, например, с айфонами.

Что означает обозначение SIP-1: “1×16+1×25″? Как это переводится?

Ответил(а):Наталья 10.05.2017 в 07:10
Аббревиатура CIP. Это означает самонесущий изолированный провод.
Число (1,2,3,4 и т.д.) в de fis – это его марка. В вашем случае это 1. Это марка самонесущего изолированного провода, состоящего из изолированных жил и неизолированного нейтрального посыльного.
1×16+1×25 – это обозначение количества проводников и их сечения. В вашем случае (1) один проводник 16 мм кв. (+)плюс (1) другой проводник сечением 25 мм кв.)

Ваш СИП-1 1х16 + 1х25 состоит из двух проводов, один из которых изолированный 16кв.мм, а другой 25кв.мм – неизолированный нейтральный посыльный.

Каких успехов удалось достичь в области электричества. Раньше это была целая сеть кабелей, но теперь это всего лишь один кабель, висящий аккуратно. И теперь вы можете найти sip-кабели, разъемы и все, что к ним прилагается, в компании mastercables.

Доброе утро, подскажите плиз, заварил в доме сип 4*16 до распределительного щитка (это внутри дома), все в штробах, под штукатуркой, в гофре не складывается, не знаю … (( (это очень критично? или переделать?

Здравствуйте, подскажите пожалуйста, существуют ли зажимы (гайки) влагозащищенные (для предотвращения окисления проводов при монтаже на улице)?

Подскажите, пожалуйста, есть ли на вашем сайте таблица для выбора тока, которую я не видел. И да, существуют разные токи для сшитого и термопластичного полиэтилена. ?

Пожалуйста, посоветуйте. Возможно ли размещение SIJP в металлических лотках?

Администратор:
16.02.2013 в 12:55
Владимир, прочитайте статью о цветовом кодировании. Если монтажники следовали ему, маркировка должна выглядеть следующим образом: G (желтый) – A, Z (зеленый) – B, K (красный) – C, C (синий) – ноль не существует. ноль бесцветен! остальные – фазы!

Из вышесказанного следует, что если, например, в китайском или российском кабеле СИП-4 2х16 мм одна из жил имеет цветную полосу, то это “фаза”. Сердечник, не имеющий никаких отличительных признаков, означает, что он “нулевой”.

При условии, что он однозначен для обеих сторон. Есть также синяя полоска, разве это не нейтрально? Или наоборот, все условно.

Источник: “Толковый словарь русского языка” под редакцией Д. Н. Ушакова (1935-1940); (электронная версия): Фундаментальная электронная библиотека

Значение слова “глотка”

SIP 1 , -а, м. Крупная хищная птица семейства ястребиных, обитающая в горных районах. Над вершинами гор можно увидеть грифов, которые описывают огромные круги в воздухе, не шевеля крыльями. Туров, Очерки охотника-натуралиста.

[От греческого γύψ, γυπός – воздушный змей].

CYP 2 , -а, м. Фраза.

1. То же, что. . – Глашка, Глашка… —” – раздалось из-за двери змеиное шипение Фешки. M. Сибиряк, сестры.

2. Слезливый, хриплый.

Источник (печатная версия): Словарь русского языка: в 4-х томах / РАН, Институт лингвистических исследований; под ред. А. П. Евгеньевой. – 4-е изд. – М.: Рус. яз; Полиграфресурсы, 1999; (электронная версия): Фундаментальная электронная библиотека

Название некоторых птиц из рода грифов (или стервятников, лат. Gyps)

Грифон-стервятник (Gyps fulvus)

Индийский гриф (Gyps indicus)

Африканский гриф (Gyps rueppellii)

Холодная утечка – область океана или морского дна, где газы высвобождаются из нижележащих слоев породы

CIP – концентрированный ионный пучок

СИП – испытательный полигон в Семипалатинске

SIP – изолированный самонесущий кабель

SIP –, а, м. (разговорный). 1. Сифон. С. в горле. 2. Хриплый, хриплый звук. Неясный, шипящий звук.

1. аббревиатура. для самонесущего изолированного провода ◆ Когда перекрестки улиц пересекаются ответвлениями от воздушных линий до водопропускных труб зданий, расстояние от ИЗОЛИРОВАННЫЙ ПРОВОДНИК до пешеходных дорожек может быть уменьшена до 3,5 м. Расстояние от ИЗОЛИРОВАННЫХ ПРОВОДНИКОВ ДО ПОВЕРХНОСТИ ЗЕМЛИ МОЖЕТ БЫТЬ УМЕНЬШЕНО НА 3,5 М. и изолированных проводов к земле на ответвлениях от здания должно быть не менее 2,5 м. В. В. Красник, “Правила устройства электроустановок в вопросах и ответах”.

Сип I

1. орнитолог. крупная хищная птица из семейства ястребиных с коричневым оперением и белым пухом на голове и шее; водится в высокогорных районах ◆ Там, где много животных, падальщикам всегда есть чем поживиться. Стоит только заметить добычу с большой высоты, как в небе появляется множество стервятников, стервятники и птицы-стервятники устремляются к этому месту. Василий Песков, “Любитель яиц”, 2001.07.06 // “Комсомольская правда” (цитируется по НКРЯ) ◆. Сипов Их можно увидеть парящими над вершинами гор; они делают большие круги в воздухе, не шевеля крыльями. С. С. Туров, “Очерки охотника-натуралиста”, 1949 (цитируется по Малому академическому словарю русского языка в 4 томах. (MAS))

глоток II

1. разговорный, такой же, как шипение ◆ Немедленно! – вместе с пробудившимся дыханием вдруг проснулся и голос, хотя и не мой, какого-то незнакомца, с хриплым дыханием и Виктор Астафьев, “Обертон”, 1995-1996 гг. (цитата из НКРЯ) ◆ Был даже случай, когда Федосья на цыпочках вошла в нашу комнату и разговаривала со змеей. Был даже случай, когда Федосия вошла в нашу комнату на цыпочках, разговаривая со змеей шепотом: – Дама спрашивала о вас…. – Мамин-Сибиряк, “Черты из жизни Пепко”, 1894.

Совместное совершенствование карты слов

/> Привет, меня зовут Lampbot, я компьютерная программа, которая поможет вам создать карту слов. Я отлично разбираюсь в математике, но пока не понимаю, как устроен ваш мир. Пожалуйста, помогите мне разобраться!

Спасибо! Я обязательно научусь отличать общеупотребительные слова от узкоспециализированных.

Насколько ясно значение слова фурункулез (существительное):

Этот тип характеризуется повышенной устойчивостью к механическим и токовым нагрузкам.

Арматура для СИП

Для крепления кабеля имеется полный набор вспомогательной арматуры. Набор включает в себя:

Промежуточный подвес для крепления основного кабеля к столбу, а также стальная крепежная планка со скобами для надежной фиксации подвесов в дополнение к винтам.
Анкерный кронштейн и зажим. Они используются, когда от основной линии образуется ответвление. Кронштейн также крепится к столбу с помощью стальных зажимных хомутов. К нему крепится анкерный зажим для обеспечения дополнительного натяжения и сбора проводов.
Нейлоновые завязки. Используется до и после кронштейна для обеспечения необходимого натяжения кабеля и плотного соединения. Также устанавливается в начале ответвления линии, которая может идти к трансформатору, жилому дому или промышленному предприятию.

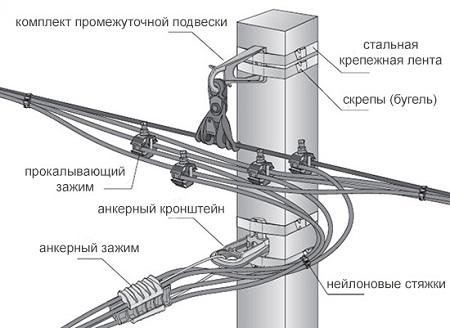

Для наглядности рекомендуется рассмотреть схему:

Самой важной частью фитинга является клемма для прокалывания. Эта деталь обеспечивает подключение к токопроводящим жилам без демонтажа проводки.

Прокалывающий зажим прокалывает проводник стальной иглой. Отсутствует риск попадания влаги или соли, поэтому конструкция полностью безопасна.

Читайте далее:
