Заземлитель – 3.17 Заземлитель: контактный выключатель, используемый для заземления частей цепи, способный выдерживать в течение номинального времени токи в ненормальных условиях, таких как короткое замыкание, но не предназначенный для…..

заземлитель

КОНТРОЛЛЕР – Проводящая часть (или комбинация проводящих частей, соединенных вместе), находящаяся в контакте с землей либо непосредственно, либо через промежуточную проводящую среду. Различают искусственные и естественные заземлители. естественные заземлители. Искусственный З. – Заземлитель, специально изготовленный для заземление. Они изготовлены из черной или оцинкованной стали или меди; они не окрашены. Поперечное сечение горизонтального z. электрические установки Для напряжений выше 1 кВ термостойкость должна быть выбрана с допустимой температурой нагрева 400°C (кратковременный нагрев, соответствующий времени срабатывания защиты и отключения выключателя).

Для предотвращения коррозии заземлители площадь поперечного сечения заземляющих проводников должна быть увеличена для предотвращения коррозии в системе заземления. сечение заземляющих проводников должно быть увеличено Во избежание коррозии заземляющего устройства необходимо увеличить сечение G и заземляющих проводников, учитывая срок их службы, или использовать оцинкованные (или медные) заземляющие проводники. Необходимо учитывать возможное увеличение сопротивления заземляющих устройств вследствие коррозии. Котлованы для горизонтальных систем заземления должны быть заполнены однородным грунтом, без гравия и щебня. Не рекомендуется размещать (использовать) земляные работы в местах, где грунт высушен теплом от трубопроводов и т.д.

Наименьшие размеры электродов и заземляющих проводников
Наименьшие размеры заземляющего проводника в земле

Площадь поперечного сечения мм 2

Толщина стенки, мм

для вертикальных заземлителей

для горизонтальных заземлителей

для вертикальных заземлителей

для горизонтальных заземлителей

Российская энциклопедия охраны труда. – МОСКВА: НАЦИОНАЛЬНЫЙ ЦЕНТР ИССЛЕДОВАНИЙ БЕЗОПАСНОСТИ И ГИГИЕНЫ ТРУДА. Опубликовано V. К. Варов, И.А. Воробьев, А.Ф. Зубков, Н.Ф. Измеров . 2007 .

Полезная страница

Смотреть что такое “заземляющий электрод” в других словарях

заземляющий электрод – Проводящая часть или набор проводящих частей, соединенных вместе, которые находятся в электрическом контакте с землей непосредственно или через косвенную проводящую среду. [ПУЭ] заземление Устройство в виде металлической трубы, стержня или …..

заземлитель – Проводник (электрод) или совокупность металлических проводников (электродов), соединенных с землей. Источник: Постановление Госгортехнадзора РФ от 05.06.2003 N 65 об утверждении инструкции по безопасной эксплуатации… ….

Заземлитель – Проводник или набор проводников, металлически соединенных в контакте с землей или ее эквивалентом. [ГОСТ 12.1.030 81] Энциклопедия терминов: Энергетическое оборудование Рубрика “Энциклопедия”: Абразивные устройства, … Энциклопедия терминов, определений и объяснений строительных материалов

заземлитель – 3.17 заземлитель: Контактный выключатель, используемый для заземления части цепи, способный выдерживать токи в аномальных условиях, таких как короткое замыкание, в течение номинального времени, но не предназначенный для… …Глоссарий терминов по стандартам и технической документации

заземляющий электрод – rus устройство заземления fra dispositif (m) de mise à la terre deu Vorrichtung (f) zum Erden spa aparato (m) de puesta a tierra, dispositivo (m) de puesta a tierra rus заземлитель (m), заземляющий электрод (m); стержень… …. Переводы на английский, французский, немецкий, испанский языки

EARTHWRITER – Устройство в виде металлической трубы, стержня, пластины или полосы, закопанное в землю для электрического соединения с землей (болгарский язык; болгария) zazemitel (чешский язык; чештина) zemnic (немецкий язык; дойч) Erder (венгерский язык; … Строительный словарь

Заземляющий электрод . – 1. Металлический проводник или группа проводников любой формы, находящийся в непосредственном контакте с землей, назначение которого состоит в установлении с ней электрического контакта с определенным сопротивлением Используется в документе: Приложение… … Телекоммуникационный словарь

Заземлитель (коммутационный аппарат) – Заземляющий переключатель Контактный переключатель, используемый для заземления части цепи, способный проводить ток в аномальных условиях, таких как короткое замыкание, в течение определенного периода времени, но не предназначенный для проведения тока … Руководство технического переводчика

Заземление класса E0 – Заземление, пригодное для использования в системах распределения и передачи электроэнергии, отвечающее общим требованиям настоящего стандарта, без возможности возникновения короткого замыкания (стандартное заземление). [ГОСТ Р 52726 2007] EN Заземление ……… руководство по техническому переводу

заземление электроустановок – Заземлитель По ГОСТ 24291 80 [ГОСТ 20375 83] Электрогенератор Темы генераторов Синонимы Заземлитель EN Заземляющий электрод DE Эрдер … Руководство технического переводчика

Соблюдение требований кодекса практики к коэффициенту проводимости является обязательным аспектом при выборе любого устройства в качестве элемента заземления. Естественная земля соединена с землей системы в двух или более точках.

Какие требования предъявляются к искусственным землям?

Искусственные заземления не должны быть окрашены, так как краска действует как изолятор и препятствует прохождению тока к заземлению. Поэтому цвет заземлителя должен соответствовать естественному цвету металла, из которого изготовлены заземлители. С другой стороны, стыки кабеля (сварочные швы) должны быть окрашены битумной краской для предотвращения повреждений.

Искусственные или естественные заземлители нельзя размещать вблизи источников тепла, которые высушивают землю. Для сухих районов предусмотрена специальная железобетонная конструкция. Заземляющий электрод изготавливается в виде емкости и помещается под поверхность земли. Резервуар заполняется водой через люк. Поэтому система распределения воды участвует в заземлении. Стальные электроды подключаются к выходу из резервуара. Таким образом, достигается оптимальная стойкость.

Для строительства искусственных грунтов используются следующие материалы с заданными параметрами:

• стальная арматура диаметром не менее 10 мм;
• оцинкованный стержень диаметром не менее 6 мм;
• Уголки имеют толщину стенок не менее 4 мм;
• если используется полосовая сталь, ее толщина должна быть не менее 4 мм;
• молниеотвод с поперечным сечением 155 мм2;
• толщина стенок отбракованных труб должна быть не менее 3,5 мм.

Электроды с минимальными значениями могут использоваться только во временных установках. Для того чтобы заземляющий стержень служил 40-50 лет в благоприятных грунтовых условиях, достаточно выбрать стержни толщиной 2-3 мм. На влажных почвах толщина и диаметр заземляющего стержня должны быть в 2 раза больше минимального.

Из всех перечисленных материалов наиболее оптимальным считается использование круглых фитингов, так как расход металла в этом случае снижается в 1,5 раза, а стоимость заземляющего оборудования соответственно ниже.

Коррозионная стойкость круглой стали выше, чем линейной, поскольку площадь контакта между круглым электродом и подложкой наименьшая по сравнению с другими формами ЧЭ. Еще одним преимуществом является то, что электроды из круглого прутка легче устанавливать, что экономит время заземления.

При заземлении мощных высоковольтных установок используются контуры, состоящие из горизонтальных балок, разнесенных на сотни метров, и десятков вертикально установленных стержней. Для предотвращения взаимного экранирования искусственных заземляющих электродов, балки распределяются горизонтально в противоположных направлениях. Если имеется 3 или 4 балки, то они располагаются под углом 90 и 120 градусов соответственно.

Соединения между частями образуют электрическую цепь между ними (проходит по металлу). Соединения между деталями выполняются для создания между ними электрической цепи (проходит по металлу) и для подключения технологического или электрического оборудования для последующего заземления.

Заземление через железобетонные фундаменты

Его можно выбрать в качестве заземляющего проводника только в том случае, если физическая основа (гидравлическая проводимость бетона) соответствует количеству влаги в почве.

Такая технология заземления допустима только в том случае, если влажность почвы, на которой возведено здание, превышает 3%. Более низкое значение этой характеристики грунта влияет на гидрофильность бетона: возникнет сильное электрическое сопротивление, и железобетонная конструкция потеряет свои заземляющие свойства.

Естественный заземлитель в виде железобетонного фундамента является более практичным при следующих условиях:

• наличие неагрессивной среды (грунтовые воды с минимальным показателем жесткости);
• отсутствие гидроизоляции;
• Дополнительная защита фундамента (битумное покрытие).

Нормативная стандартизация использования данного типа заземлителя предусматривает варианты, при которых он не допускается к использованию в системе заземления объекта.

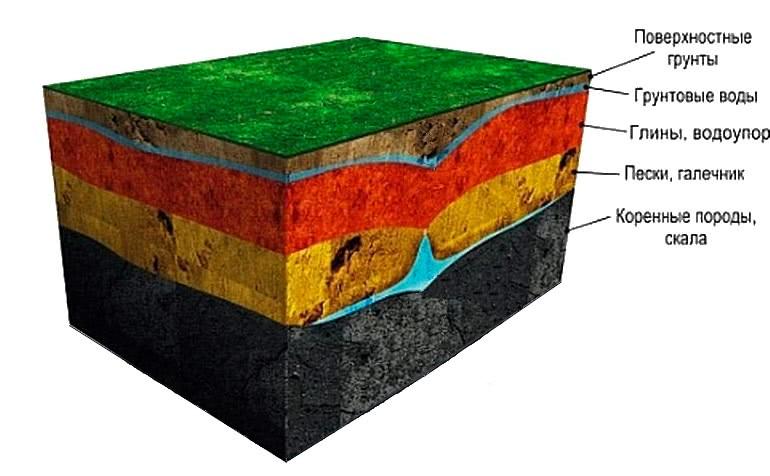

Рис. 1 Иллюстрация геологического строения участка

Обзор различных конструкций заземлителей

Безопасная эксплуатация электроустановок различного назначения, выполненных в соответствии с требованиями ПУЭ и других нормативных документов, обеспечивается рядом технических и организационных мер электробезопасности, одной из которых является заземление, т.е. преднамеренное соединение металлических частей электроустановки, которые могут оказаться под напряжением в случае нарушения изоляции, с заземляющим проводником.

Под системой заземления понимается комбинация заземлителя и заземляющих проводников. Основным элементом этой системы является заземлительЗаземляющий электрод или набор электродов, соединенных вместе, находится в электрическом контакте с землей либо непосредственно, либо через косвенную проводящую среду.

Помимо мер электробезопасности, заземление системы также обеспечивает работу системы в номинальных рабочих условиях. Такое заземление называется эксплуатационным или функциональным заземлением (например. заземление нейтрали трансформаторов и генераторов).

Токоотводы системы внешней молниезащиты зданий, сооружений или промышленных объектов подключаются к заземляющему проводнику для отвода тока молнии на землю.

Поэтому заземлитель является многофункциональным и, как правило, выполняет все вышеупомянутые функции одновременно.

Заземлитель, используемый для заземления электроустановок одинакового или разного назначения и напряжения, должен отвечать всем требованиям, предъявляемым к заземлению этих установок:

– защита людей от поражения электрическим током в случае повреждения изоляции, условия эксплуатации сети

– защита электрооборудования от перенапряжения и т.д. в течение всего срока службы. Сначала должны быть выполнены требования к защитному заземлению.

В нормативных документах требования к величине сопротивления заземления указываются в зависимости от номинального напряжения установки и величины токов короткого замыкания. Требуемые значения электрических характеристик заземления должны обеспечиваться при самых неблагоприятных условиях из-за сезонных изменений в электрической структуре грунта. Под грунтом понимаются все горные породы, почвы, осадки и техногенные образования, рассматриваемые как многокомпонентные системы и составляющие часть геологической среды.

Тип поверхности и растительности может дать некоторую предварительную информацию о более или менее благоприятных характеристиках почвы для установки заземления. Более точную информацию о структуре почвы дает использование геофизических методов, в частности электроразведки – метода вертикального электрического зондирования. Следует отметить, что геологическая структура грунта на глубинах порядка сотен метров достаточно разнообразна и в целом имеет горизонтально-слоистый вид с небольшими углами наклона границ и различным удельным электрическим сопротивлением слоев (рис. 1).

Рисунок 1. Геологическая модель геологического строения участка

Параметры верхнего или активного слоя (почва на глубине до 3 м) подвержены сезонным колебаниям из-за динамики температуры и влажности. В северной и центральной частях страны наибольшее значение удельного электрического сопротивления слоя сезонных вариаций соответствует концу зимнего периода, тогда как для южных регионов расчетным сезоном являются летние месяцы (рис. 2). Глубокие слои имеют более стабильное электрическое сопротивление.

Рис. 2 Изменчивость глубины промерзания грунта в Российской Федерации

В инженерных методах расчета сопротивления заземления общая проводимость слоев грунта приводится к эквивалентному значению с учетом геометрических размеров заземления и циклических, сезонных изменений электрических параметров верхних слоев грунта.

Для заземления используются искусственные и естественные электроды. Естественные заземлители – это металлические элементы, помещенные в землю для других целей, но используемые для заземления.

Природные заземлители могут быть использованы в качестве:

1) металлические и железобетонные конструкции зданий и сооружений, контактирующие с грунтом, в том числе железобетонные фундаменты зданий и сооружений с защитными гидроизоляционными покрытиями;

2) металлические водопроводные трубы, проложенные в земле;

3) металлические оболочки бронированных кабелей, проложенных в земле;

4) другие металлические конструкции и сооружения в земле.

Использование естественных заземляющих проводников в качестве элементов заземляющих устройств не должно приводить к их повреждению при протекании токов короткого замыкания через них или в оборудовании, к которому они подключены.

Если в качестве естественного заземления используются железобетонные фундаменты и обеспечиваются допустимые напряжения прикосновения, то нет необходимости сооружать искусственные заземляющие проводники, прокладывать полосы выравнивания потенциалов снаружи зданий и проводить главные заземляющие проводники внутри зданий. Металлические и железобетонные конструкции при использовании их в качестве заземляющих устройств должны образовывать непрерывный электрический контур по металлу, а в железобетонных конструкциях необходимо предусматривать закладные детали для подключения электрического и технологического оборудования.

Однако при использовании железобетонных фундаментов необходимо учитывать следующие моменты. Если фундамент полностью защищен специальной теплоизоляцией из непроводящих материалов, или если фундамент имеет гидроизоляцию в виде пластиковых листов толщиной более 1 мм, то использование бетонного фундамента в качестве заземления неэффективно. В таких случаях для защитного уравнивания потенциалов можно использовать металлическую арматуру фундамента, а для заземления необходимо использовать искусственную землю. Битумное покрытие на железобетонных конструкциях можно не учитывать при расчете сопротивления естественному заземлению.

Конструкцию искусственных заземляющих проводников можно разделить на два типа. Заземляющие проводники из элементарных проводников с различными профилями поперечного сечения (круглые, прямоугольные, угловые и трубчатые) и формами (кольцевые, радиальные) и составные заземляющие проводники, представляющие собой комбинацию горизонтальных и вертикальных электродов, в том числе замкнутый контур с внутренними горизонтальными мостиками (решеткой).

Рисунок 3: Заземлитель в форме бруса

Рисунок 4: Комбинированное заземление

Эффективность вертикальных стержневых заземлителей зависит от степени однородности почвы. Разумное увеличение длины электродов оправдано, если можно получить слои с более высокой проводимостью. Если структура почвы более или менее однородна, увеличение длины вертикальных электродов не имеет большого значения, так как не сильно изменяет сопротивление земли.

Заземляющий электрод помещается в землю на определенную глубину, называемую глубиной заложения или глубиной обслуживания. Среднее значение составляет 0,5-0,7 м. Такое заглубление необходимо для уменьшения влияния сезонных изменений в проводимости верхних слоев почвы. Если заземление имеет однородную электрическую структуру на участке, глубина заглубления от 0,5 м до 1 м мало влияет на снижение сопротивления заземления.

Увеличение глубины заложения вызывает дополнительные расходы и делает невозможным своевременное обслуживание заземляющего электрода. В то же время, сложные заземляющие электроды (напр. для крупных электроподстанций) могут быть проложены на различной глубине от поверхности земли, что позволяет снизить “ступенчатое” напряжение и обеспечить более равномерное распределение напряжения.

Заземляющие устройства должны быть механически прочными и термически и динамически устойчивыми к токам замыкания на землю. Наименьшие поперечные размеры электродов должны быть определены с учетом коррозии материала, из которого они изготовлены. Для улучшения характеристик заземлителей в этом случае увеличивают сечение электродов или используют медные или оцинкованные проводники.

Использование электродов из омедненной или оцинкованной стали широко применяется в модульных системах заземления, которые позволяют создавать вертикальные электроды любой длины из готового набора стержней длиной 1,2-15 м. Эффективность таких систем очевидна (получение стабильного сопротивления на протяжении всего срока службы системы заземления благодаря отсутствию коррозии), в том числе и с точки зрения монтажных работ.

Однако эффективность таких систем заземления зависит от толщины медного или цинкового покрытия, его пластичности, технологии нанесения на стальной сердечник и способа соединения стержней между собой.

На российском рынке основным производителем медных заземляющих стержней является компания EZETEK, которая специализируется на проектировании, производстве и поставке модульных стержней, электролитического заземления и систем молниезащиты для объектов любой сложности.

Рисунок 5: Компоненты модульной стержневой системы EZETEK

Следует также обратить внимание на другой тип заземления – электролитическое. Конструктивно заземлитель представляет собой либо полый перфорированный электрод, размещаемый вертикально, либо g-образный электрод, размещаемый горизонтально на небольшой глубине (около 1 м).

Рисунок 6: Узел электролитического заземления EZETEC

Полость внутри электрода заполнена специальной солевой смесью. В результате взаимодействия с влагой образуется электролит, который повышает электропроводность грунта. Использование таких заземлителей наиболее эффективно в почвах с высоким удельным сопротивлением или в случаях, когда существуют ограничения на установку электродов на большой глубине или когда площадь, доступная для контура заземления, ограничена.

По этой причине современное распределительное устройство представляет собой сложный блок с большим количеством коммутационных защитных аппаратов, а наличие заземления является обязательным во всех зданиях, построенных или реконструированных после 2003 года. Это означает, что они должны иметь 3-проводную однофазную проводку или 5-проводную трехфазную проводку. Если вы хотите высказать свое мнение о заземлении, пожалуйста, напишите об этом в комментариях.

Если прибор не заземлен

О каких возможных авариях идет речь и что должно быть заземлено? В случае неисправности на корпус прибора может быть подано опасное напряжение. Что может быть опасным, если корпус не заземлен? Если в этих условиях человек соприкоснется с корпусом электроприбора (например, стиральной машины), его ударит током, поскольку тело человека имеет конечное электрическое сопротивление и через пол и окружающие предметы каким-то образом соединяется с нейтральным проводником сети (который обычно заземлен – нейтраль глухая).

Поскольку ток стремится замкнуть цепь, он (ток), стремясь к нейтральному проводнику (и заземлению), будет протекать через человека – это удар током, который может быть смертельным. Поэтому для защиты от таких аварий корпуса электрооборудования заземляются – соединяются с землей с помощью заземляющего электрода.
