Измерение индуктивности катушек резонансным методом

Однажды я решил найти простой способ измерения индуктивности катушек. И тут я вдруг вспомнил университетский курс TEE (Теоретические основы электротехники), а именно: резонанс в параллельном колебательном контуре, характеризующийся скачком напряжения. Взяв за основу этот фактор и вспомнив формулу Томсона – связь трех компонентов: индуктивности (L), емкости (C) и частоты (f), я построил простую схему.

Суть метода заключается в нахождении резонансной частоты для собранного колебательного контура с известным (проверенным) конденсатором. Резонансная частота определяется любым мультиметром по пиковому значению напряжения на цепи. А зная частоту и емкость, можно рассчитать индуктивность.

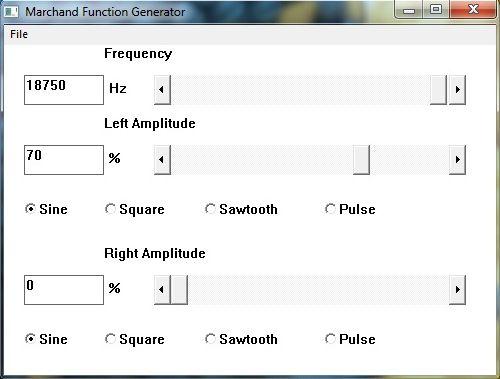

Я использовал звуковую карту своего компьютера в качестве генератора частоты и загрузил одну из многих программ-генераторов из Интернета.

Я сделаю несколько пробных измерений.

Тест #1: Я использую хорошо известный конденсатор 1.5uF и дроссель DM-0.6-50 mcg. Я собираю схему, подключаю блок к генератору и мультиметру, запускаю генератор и изменяю частоту в обратном порядке – начиная с 20 кГц вниз. Напряжение сразу же начало расти и застыло на максимуме между 18,85 и 18,65 кГц, откуда я выбрал среднее значение 18,75 кГц.

Затем вы можете выполнить расчеты вручную, ввести формулу в Excel, написать программу или воспользоваться многочисленными онлайн-калькуляторами, что я и сделал, воспользовавшись первым попавшимся сайтом: http://coil32.ru/calc/jslcc.html.

Я ввожу емкость, частоту и получаю индуктивность, указанную на дросселе.

Второй эксперимент. Я беру неизвестный дроссель на ферритовом сердечнике типа “гантель” и конденсатор 1uF. Я собираю схему, запускаю частоту, вычисляю среднее значение из предыдущего метода – 10,45 кГц и снова ввожу данные в калькулятор, что дает мне 232 мкГн.

Я измеряю индуктивность с помощью недавно приобретенного тестера LCR-T4 и получаю результат (с учетом разрешения) 240 мкГн.

Как видите, метод немного громоздкий, заставляющий систему адаптироваться к ограниченным частотным рамкам, но он имеет право на жизнь. Как именно она измеряется – вопрос философский, поскольку все в этом мире относительно. Лично у меня никогда не было проблем с ним в схемах, и долгое время я был доволен его простотой и минимальными требованиями к измерительным приборам и оборудованию.

Следует также отметить, что с помощью этого метода можно измерить емкость конденсаторов, использующих катушки с известной индуктивностью.
