Как определить рабочие и пусковые обмотки однофазного двигателя

17 февраля 2014 года. Категория: Электродвигатели, Электрооборудование

Здравствуйте, уважаемые читатели и посетители сайта “Записки электрика”.

Меня часто спрашивают, как можно отличить рабочую обмотку от пусковой в однофазных двигателях, если на проводах нет маркировки.

Каждый раз мне приходится подробно объяснять, что и как. Поэтому сегодня я решил написать об этом целую статью.

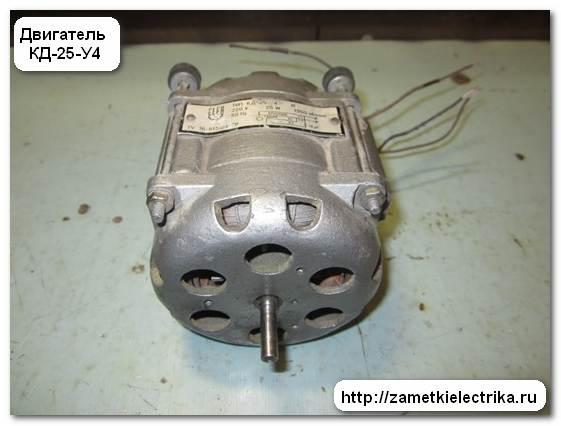

В качестве примера приведу однофазный электродвигатель КД-25-У4, 220 (В), 1350 (об/мин):

KD – конденсаторный двигатель
25 – мощность 25 (Вт)
U4 – климатическая версия

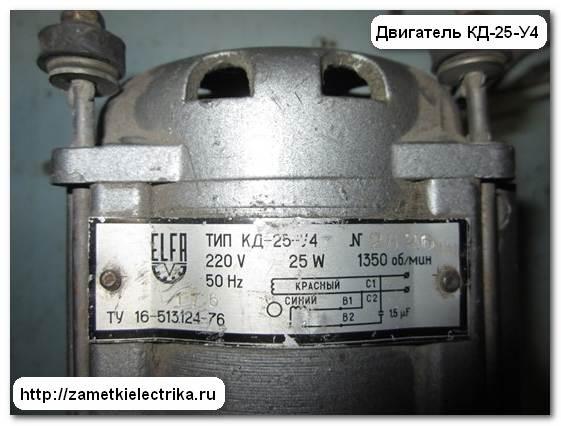

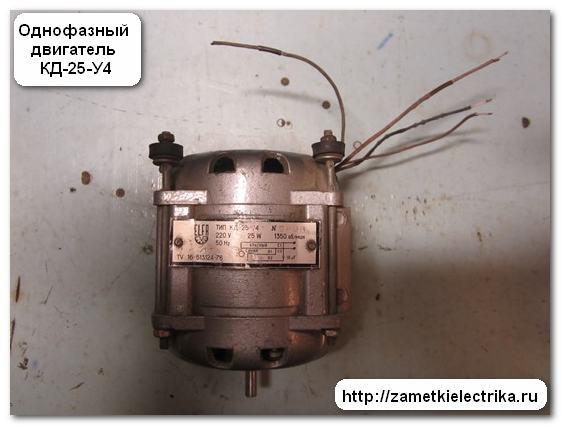

Вот его внешний вид.

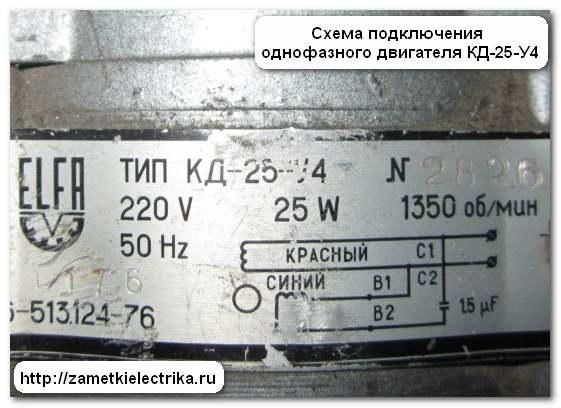

Как вы можете видеть, на проводах нет никакой маркировки (цветной или цифровой). На заводской табличке двигателя можно увидеть, какую маркировку должны иметь провода:

работа (C1-C2) – красные провода
пуск (B1-B2) – синие провода

Сначала я покажу, как определить рабочую и пусковую обмотки однофазного двигателя, а затем сделаю схему его включения. Но об этом будет рассказано в следующей статье. Прежде чем вы начнете читать эту статью, я рекомендую вам прочитать: Подключение однофазного конденсаторного двигателя.

1 Сечение провода

Визуально проверьте сечение проводов. Пара проводов с большим сечением относится к рабочей обмотке. И наоборот. Провода с меньшим сечением относятся к пусковой обмотке.

Если вы знаете основы электротехники, то можете с уверенностью утверждать: чем больше площадь поперечного сечения проводов, тем меньше их сопротивление, и наоборот, чем меньше площадь поперечного сечения проводов, тем больше их сопротивление.

В моем примере разница в сечении проводов не видна, потому что они тонкие и визуально не различимы.

2. Измерение омического сопротивления обмоток

Даже если разница в сечении проводов заметна нетренированному глазу, я все равно рекомендую измерить значения сопротивления обмоток. Таким образом можно также проверить целостность обмоток.

Для этого мы будем использовать цифровой мультиметр M890D. Я не буду сейчас рассказывать вам, как пользоваться мультиметром, об этом вы можете прочитать здесь:

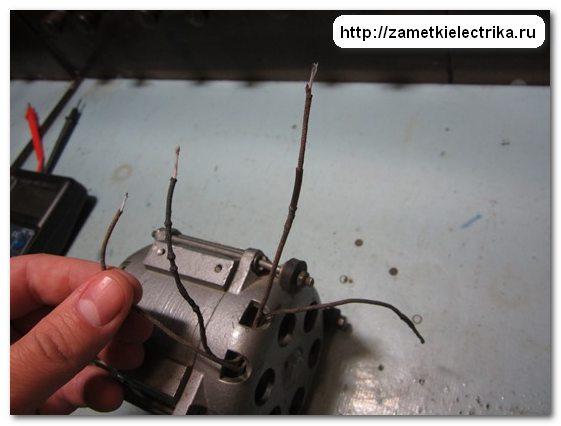

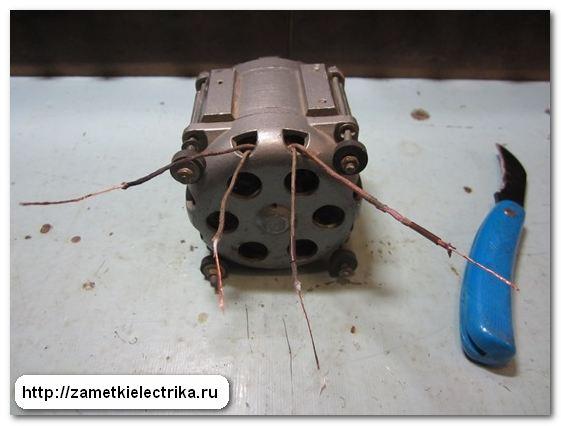

Снимите изоляцию с проводов.

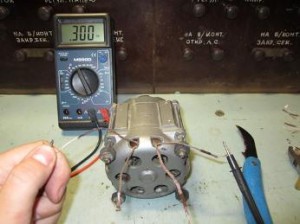

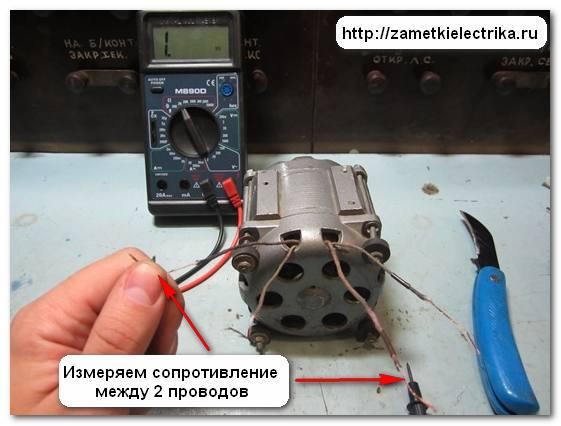

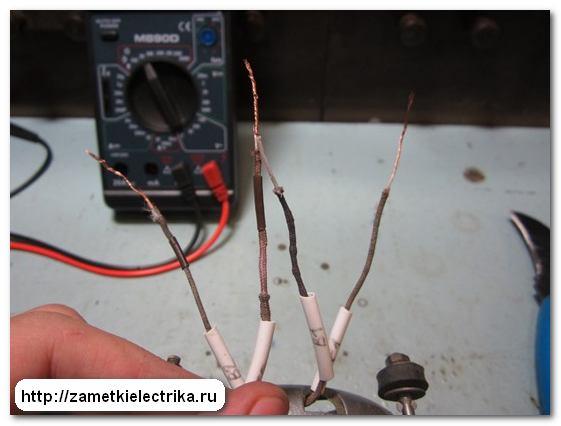

Затем возьмите щуп мультиметра и измерьте сопротивление между любыми двумя проводами.

Если на дисплее нет показаний, возьмите другой провод и повторите измерение. Измеренное значение сопротивления теперь равно 300 (Ом).

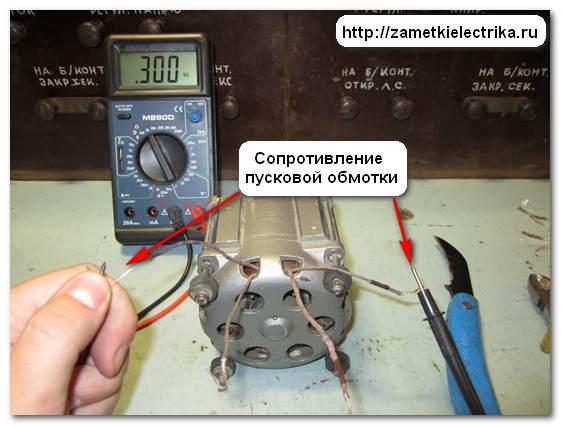

Это позволило найти выводы одной обмотки. Теперь подключите щуп мультиметра к оставшейся паре выводов и измерьте другую обмотку. Результат – 129 (Ом).

Вывод таков: первая обмотка – пусковая, вторая обмотка – рабочая.

Чтобы не перепутать провода при подключении двигателя в будущем, готовим маркеры для разметки. Для разметки я обычно использую либо изоляционные трубки из ПВХ, либо трубки из силиконовой резины нужного диаметра. В данном примере я использовал силиконовую трубку диаметром 3 (мм).

Согласно новым национальным стандартам, обмотка однофазного двигателя маркируется следующим образом:

(U1-U2) – оперативный
(Z1-Z2) – начало

Для двигателя КД-25-У4, взятого в качестве примера, цифровое обозначение выполнено старым способом:

(C1-C2) – оперативный
(B1-B2) – начало

Чтобы избежать расхождений в маркировке проводов и схемы, которая отображается на пластине двигателя, я оставил старую маркировку.

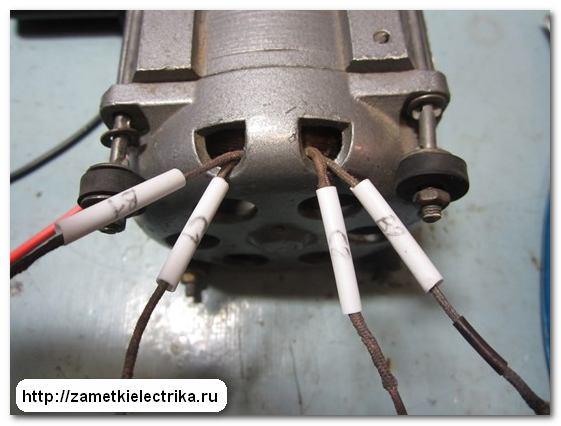

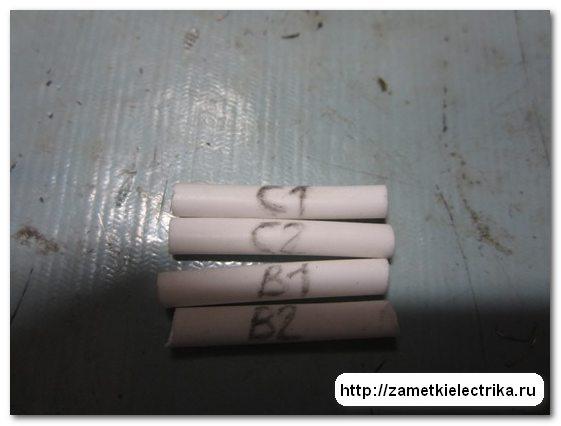

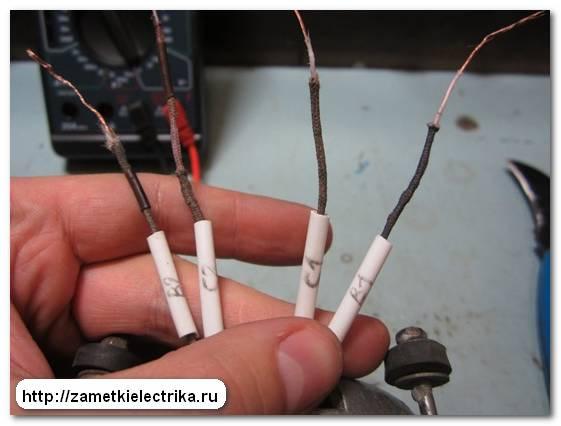

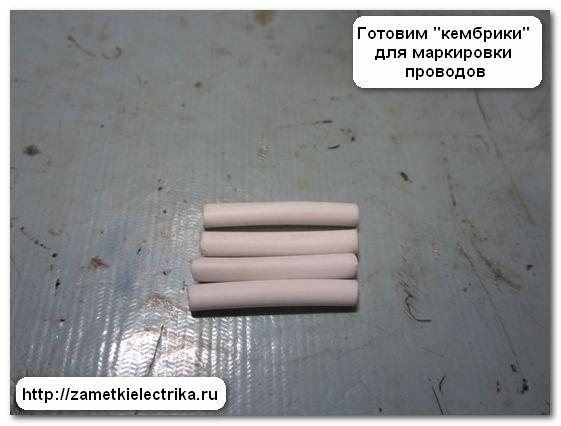

Наклеивание бирок на провода. Вот что я получил.

Для справки: Многие ошибаются, говоря, что скорость двигателя можно изменить, перевернув сетевую вилку (поменяв полюса питающего напряжения). Это неверно. Для изменения направления вращения необходимо поменять местами концы пусковой или беговой обмотки. Это единственный путь.

Это происходит, когда в клеммную колодку однофазного двигателя вставляется 4 провода. Это также имеет место, если к клеммной колодке подключены только 3 провода.

В этом случае рабочая и пусковая обмотки соединяются не в клеммной коробке, а внутри корпуса двигателя.

Действуйте аналогичным образом. Измерьте сопротивление между каждым проводом. Назовем их мысленно 1, 2 и 3.

Вот что я получил:

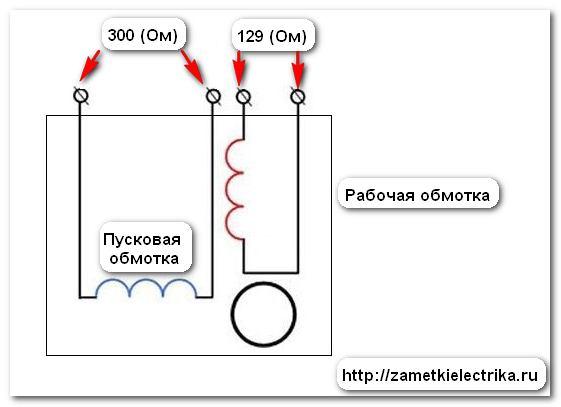

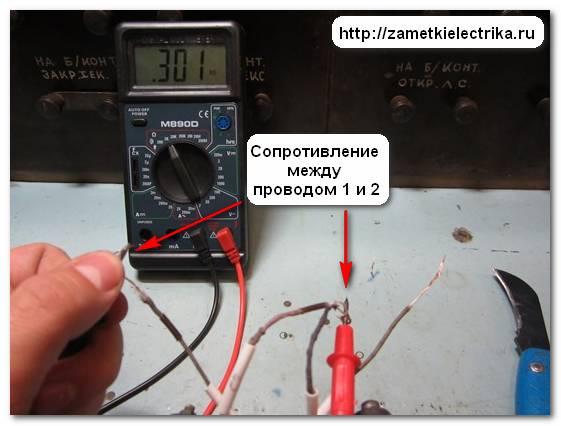

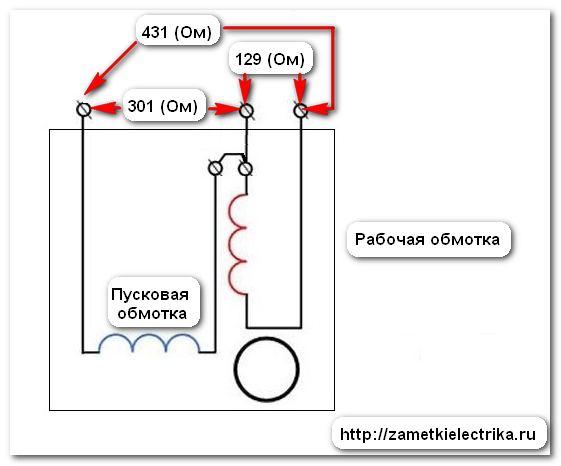

(1-2) – 301 (Ом)

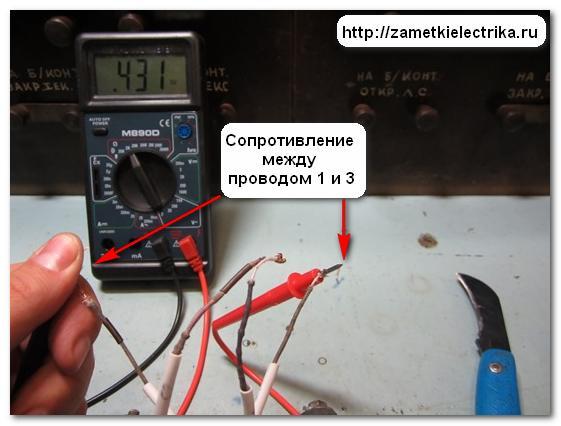

(1-3) – 431 Ом

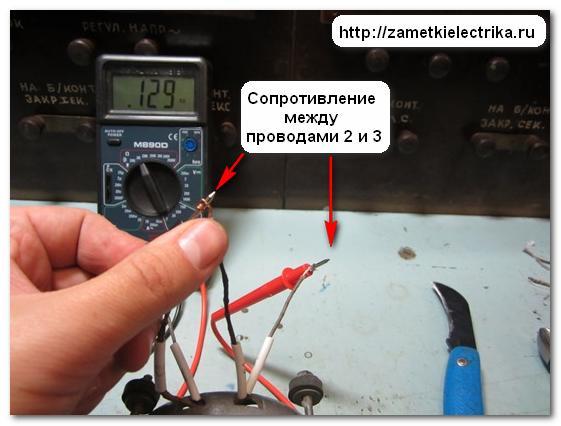

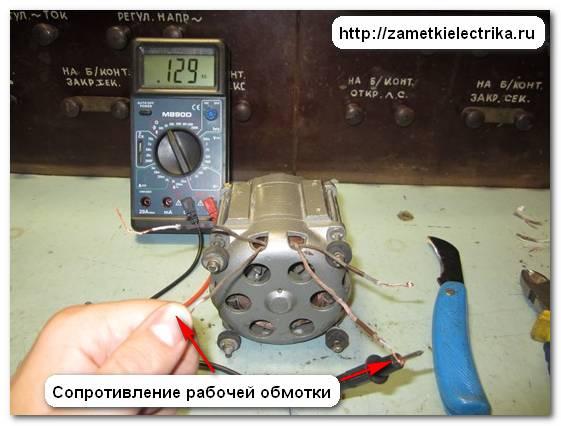

(2-3) – 129 Ом

Из этого мы делаем следующий вывод:

(1-2) – пусковая обмотка
(2-3) – рабочая обмотка
(1-3) – пусковая и рабочая обмотки соединены последовательно (301 + 129 = 431 Ом)

Для справки: С помощью такого соединения обмоток можно также изменить направление вращения однофазного двигателя. Если вы действительно хотите, вы можете открыть корпус двигателя, найти соединение между пусковой и беговой обмотками, отсоединить соединение и проложить 4 провода к клеммной коробке, как в первом случае. Но если ваш однофазный двигатель является конденсаторным, как в моем случае с KD-25, вы можете изменить его направление, изменив фазу питающего напряжения.

P.S. На этом пока все. Если у вас есть вопросы по статье, не стесняйтесь задавать их в разделе комментариев. Спасибо за внимание.

143 комментария на “Как определить рабочую и пусковую обмотки однофазного двигателя

Добрый вечер Дмитрий, я сам работаю электриком в ETL. У меня вопрос об испытании кабельной линии из сшитого полиэтилена. Испытывали ли вы это, какое напряжение подавалось, каковы были токи утечки, сколько времени требуется для проверки одной фазы? Заранее благодарю вас, если вы сможете отправить свой ответ мне по адресу
по почте.

Привет Артем, добро пожаловать. я писал о тестировании кабелей из сшитого полиэтилена в комментариях в этой статье.

Здравствуйте Дмитрий. а не могли бы вы написать подробную статью по масляным выключателям, (соленоид, контактор включения, катушка отключения, их испытания, измерения производительности), а также испытания силового трансформатора и его измерения. очень нужно, есть нюансы на мой взгляд.

SLV, я планировал написать эти статьи, особенно о различных типах приводов (ПЭ-11, ПС-10, ПЭ-21 и др.), о высоковольтных масляных и вакуумных выключателях, устанавливаемых как в камерах КСО, так и на тележках, но боюсь, что многим посетителям этого сайта это будет не интересно. Я откладывал… все это время.

Здравствуйте Дмитрий!
Вы очень хорошо все объяснили, спасибо вам большое! Не могли бы вы объяснить, что означает для автоматических выключателей, например, 6 кА или 35 кА, если они рассчитаны на одинаковый ток срабатывания? И почему такая разница в цене?

Борис, значения 4,5 (кА), 6 (кА), 10 (кА) и т.д. относятся к электродинамическому сопротивлению короткого замыкания защитного аппарата, т.е. показывают, насколько выключатель устойчив к короткому замыканию. Для дома (квартиры) достаточно 4,5 (кА), так как линии от подстанции до дома и от распределительного устройства до квартир достаточно длинные и имеют высокое активное сопротивление, что приводит к снижению токов короткого замыкания до величины 0,5-1,5 (кА), а часто даже меньше.

Просмотрел весь интернет,нифига не могу понять,в книге на работе не могу разобраться и все.Кстати,можно сказать,что все таки значит тангенциальные диэлектрические потери масла,что все говорят об этом на работе,и никто так и не знает точно).

У меня есть электронная таблица для сравнения мощности двигателя с мощностью конденсатора, но мой друг попросил меня подключить трехфазный двигатель в его гараже.
Если у вас есть такая таблица, пожалуйста, опубликуйте ее или пришлите мне по электронной почте.
При всем уважении, Николай.

Николай, читайте здесь. Можно рассчитать емкость рабочих и пусковых конденсаторов в зависимости от мощности двигателя.

Здравствуйте, позволю себе не согласиться с вами по поводу невозможности изменить направление вращения однофазного двигателя, если из него выходят только три провода. Сегодня перепаял китайский электрический тельфер, открыл коробку с клеммами и конденсаторами, а из мотора выходят три провода, но реверс работает.

Я не понимаю последний чертеж.kak подключить к сетке с катодом. Двигатель 2.2 кВт 3000 об/мин на выходе 4 провода, открутил, похоже, что 2 припаяны к куче.Так что выходные клеммы 3.ПОЖАЛУЙСТА, КОНТАКТ.

Схема такая же, как показана на корпусе двигателя из статьи. Выход рабочей обмотки С1 и общий (С2+В1) подключены к сети 220 (В). Между пусковой обмоткой B2 и рабочей обмоткой C1 подключен конденсатор.

Добрый вечер, я так понимаю, что конденсатор вставляется там, где сопротивление 301 (Ом) и где 129 (Ом) идет на сеть.

Да, рабочая обмотка подключена непосредственно к сети 220 (В), а пусковая обмотка подключена через конденсатор.

Владимир: “Здравствуйте, я не согласен с вами в том, что невозможно изменить направление вращения однофазного двигателя, если из него выходят только три провода. Сегодня перебрал китайский электротельфер, открыл коробку с клеммами и конденсаторами, а там три провода из мотора вытащил, но реверс работает.

А почему вы решили, что у тельфера однофазный, а не трехфазный двигатель?

И еще один вопрос – зачем подключать конденсатор, если у вас уже есть пусковая обмотка.

Конденсатор необходим для создания сдвига фаз и создания вращающегося магнитного поля. Только однофазные коллекторные двигатели работают без конденсатора, асинхронные – нет.

Подойдет ли простой диммер мощностью 0,8 кВт для регулирования скорости такого двигателя, подойдет двигатель мощностью 0,2 кВт с 1000-1500 об/мин.

Алексей, вы можете использовать этот поворотный (механический) диммер. И да, в целом, я не рекомендую использовать диммер для регулирования скорости вращения двигателя.

Доброе утро, Дмитрий!
Очень интересный сайт! Спасибо за ваши усилия!
По этой статье есть вопрос: “КД 120-4 220w” вывод с тремя проводами одинакового сечения, 1-3 фаза с сопротивлением считывания 43, а 2-й провод ни с 1 ни с 3 сопротивление на нуле.После подачи напряжения на 1-3, происходит залипание, но после пинка руля. Скажите Дмитрий, это надо будет разбирать и смотреть еще, куда подключен 2-й провод?

Залим, пожалуйста, объясните, что сопротивление между 2-й клеммой и остальными равно нулю или обрыву?

Тестер показывает ноль Дмитрий

Залим, этого не может быть. Измерьте еще раз.

Да, Дмитрий, извините, я его измерил, он показывает один, я запутался в них, … это перелом?

Скорее всего, обрыв в соленоиде стартера.

Здравствуйте, подскажите, пожалуйста, должна ли обмотка стартера быть включена или ее нужно отсоединить после запуска двигателя?

Миша, обмотка конденсатора должна быть включена, а обычная выключена. Вот как это, похоже, работает.

А если бирка нечитаема, как определить, однофазный или трехфазный двигатель?

И если это однофазный двигатель, как узнать, является ли он конденсаторным или нет?

Я собрал схему для двигателей, но при включении двигатель не запускается, он гудит как трансформатор. ÒМожет быть, неисправность между витками или что-то еще.

Николай, вам необходимо измерить сопротивление обмоток запуска и запуска, чтобы проверить, не неисправны ли они. Это можно сделать с помощью цифрового мультиметра или другого оборудования.

Подскажите пожалуйста у меня на двигателе выходят 4 провода все они звонятся между собой, как мне узнать назначение каждого провода и как их соединить

Виталий, скажите мне тип (модель) вашего двигателя.

Доброе утро, пожалуйста, проконсультируйте меня по одной проблеме. Однофазный двигатель с конденсаторным запуском. Мой двигатель время от времени не заводится, он продолжает гудеть. Конденсаторная батарея состоит из трех конденсаторов 2MbGP-2 емкостью 2 мкФ 630 В каждый. Конденсаторы на тестере показывают полную емкость. Чем грозит увеличение емкости конденсатора и чем грозит снижение напряжения конденсатора с 630 В до 450 В? Спасибо! Сопротивление обмотки 50 Ом, стартовое 20 Ом марку рабочего двигателя сейчас не помню.

Вадим, если двигатель гудит, значит, нет крутящего момента. Это может произойти по следующим причинам: либо конденсаторы неисправны (отсутствуют или имеют низкую емкость), либо произошел перекос в одной из обмоток двигателя. Лучше всего начать сразу и заменить старые конденсаторы на новые. Емкость не нужно увеличивать, просто немного в ту или иную сторону, но вместо 630 (В) можно смело использовать 450 (В).

Хороший день. Конденсаторы показывают номинальную емкость. найти другие у нас оказалось проблемой. либо большая или меньшая емкость, либо размер не подходит. либо ценник не соответствует действительности и срок доставки. Как я понимаю, если увеличить с шести до почти семи мкФ, то особых проблем не будет? Двигатель во включенном состоянии работает пятнадцать секунд. проблема запуска не систематическая. как рассчитать межвитковое замыкание? на трехфазном асинхронном устройстве известно. Спасибо.

Здравствуйте, эксперты, а как быть с непредсказуемыми изменениями направления вращения двигателя. Но если я использую обмотку меньшего сечения в качестве рабочей обмотки, все работает нормально, и после замены контактов он правильно меняет направление вращения и работает около часа без перегрева.

Доброе утро, сегодня решил запустить вытяжку над плитой, регулятор оборотов двигателя уже давно отжил свое…. со светом проблем нет, но есть четыре провода от электродвигателя, что с ними делать? Я вынул все сенсорные кнопки, поставил, Вытяжка KRONA GALA с тремя скоростями вентилятора…. Можете ли вы помочь мне с проводкой?

Как вы обнаружили, что соленоид стартера имеет большее сопротивление, чем рабочая обмотка?

Здравствуйте, у меня есть двигатель 2DAK71-40-1.0-u2 у него четыре провода (черный, красный, серый, белый, они все соединены вместе, подскажите пожалуйста как его подключить?

Вы уверены, что этот двигатель работает?

добрый вечер такая проблема двигатель на пилораме 380в подключен пме-211 и тре-25 работал теперь он еле вращается или остается на месте что делать подскажите спасибо.

Вручную вращать? И еще у пилорам разная мощность двигателя, какой у вас?

Сначала измерьте напряжение на клеммах двигателя, я так думаю!

Здравствуйте у меня вопрос. есть двигатель выходят 4 провода обозначены с1 с2 с3 и обозначены 0 и ноль изолирован на землю не один из проводов не бьется как подключить к 220в и еще провод ноль прозвонить и с1 с2 с3 спасибо !

Сначала посмотрите это, соединение звезд – http://zametkielectrika.ru/soedinenie-zvezdoj-i-treugolnikom/
а затем найдите 220v три фазы, это даст вам схемы и некоторые данные для расчета конденсаторов. Но вам нужно знать хотя бы что-то о токе и мощности.

ZIKA:
04.06.2015 в 14:27

Назначение выводов выглядит как для трехфазного двигателя с обмотками, соединенными звездой, и снятой нулевой точкой. C1, C2, C3 – начала обмоток, 0 – нулевая точка звезды.

Измерьте сопротивление C1-0, C2-0, C3-0. У хорошего двигателя сопротивление обмоток должно быть примерно одинаковым. Сопротивление цепей C1-C2, C2-C3, C3-C1 должно быть одинаковым между собой и в 2 раза больше сопротивления C1-0. При подключении асинхронного двигателя точка “звезда” не используется. Снова утеплите его.
Если вы можете прочитать номинальное напряжение и мощность на заводской табличке, тогда вы можете перейти к расчету конденсатора, как написал SAW: 04/06/2015 в 15:24.
Если напряжение двигателя составляет 380 В, при подключении к 220 В его нагрузочная способность явно снизится. Но в режиме близком к холостому ходу он будет работать.
Если заводская табличка совсем не читается, начните с подключения к трехфазной сети. Если это работает, используйте потребляемый ток для оценки производительности двигателя.
Если трехфазная линия недоступна, начните с нескольких микрофарад и кратковременно подайте напряжение. Продолжайте увеличивать мощность, пока она не начнет работать.
Стоит ли этот двигатель затрат и риска? Проще купить однофазный двигатель 220 В, который заведомо исправен.

Спасибо за эту статью, простую, ясную и конкретную. Я освежил свою память, тем более что в настоящее время я имею дело с итальянским однофазным двигателем….. Мне еще не удалось заставить его работать. Он имеет 5/пять проводов на выходе. Я думаю, что конденсатор слишком мал, я подключил 4mc, в то время как на заводской табличке двигателя указано 20mf. Пока, и спасибо.

Двигатель должен запускаться даже без конденсатора и цепи переключения фаз – просто вручную поверните ротор двигателя в любом направлении. И с 4 мкФ без нагрузки он определенно должен запуститься.
Проверьте, к какой обмотке относится пятый вывод, он не такой, как у Матроскина.

Здравствуйте, подскажите пожалуйста, есть эл.двигатель маленький ватт на 300 без опознавательных знаков, из него выходят 4 провода, как я понимаю это концы рабочей и пусковой обмоток. 4 провода прозваниваются вместе, сопротивление от 50 до 250 Ом. Как определить, какая обмотка какая?

Ваш двигатель явно неисправен
Если он однофазный, то может быть либо три провода от двух обмоток с общей точкой, но без реверса, либо четыре с реверсом, и в последнем случае обмотки не должны соединяться никаким образом.
Если он трехфазный, то на общем проводе должно быть три одинаковых сопротивления (+/- разница в несколько Ом), или удвоенное, если вы соедините две обмотки последовательно в звезду без общего провода.
И третий вариант – это может быть что угодно…

Все устроено, что в наше время большая редкость.

Скажите, пожалуйста, можно ли сделать точило из такого специфического двигателя? Для заточки ножей, отверток, ножниц, сверл?

Любая мощность начинается от 50 Вт, а если вы не давите на руль, то и 30 вполне достаточно. Я пользуюсь таким уже около 30 лет, от какого-то магнитофона, 50…100 мм камень достаточно хорош для домашнего использования. Есть также трехфазный двигатель с, как его там, сначала он работал в звезде через конденсаторы, одна обмотка умерла, теперь, чтобы его раскрутить, нужно вручную повернуть его в нужную сторону.
Для больших камней 150 мм… мм, а для более крупных деталей нужно искать более мощные, от 300 Вт. Обороты, я думаю, не более 1500, иначе ваши детали сгорят при заточке.

Добавлю – именно такой КД-25 (фото в начале статьи) и стоит на одной из мельниц.
