Индикатор напряжения. Типы и применение. Эксплуатация и применение

Конструктивные особенности всех вышеперечисленных типов индикаторов, а также принцип их работы.

Содержание

Индикаторы напряжения – это переносные приборы, предназначенные для определения отсутствия или наличия напряжения в сети или токоведущих частях электроустановок. Эта проверка выполняется перед подключением переносного заземления или включением заземлителя, а также перед началом работ на электроустановке. В этих случаях нет необходимости определять величину напряжения, достаточно знать наличие или отсутствие напряжения.

От индикатора напряжения зависит жизнь электрика, так как по его показаниям можно определить наличие напряжения. Только убедившись в отсутствии напряжения на токоведущих частях прибора, можно приступать к установке лампы, выключателя или розетки.

При наличии напряжения на приборе загораются индикаторные лампочки на индикаторе. На шкале основной части индикатора отображается значение, равное напряжению сети. В нашем примере дисплей показывает 220 вольт, что соответствует действительности.

Винтовой индикатор – индикатор напряжения с сигнальной лампочкой, контактного типа

Индикатор напряжения имеет одну функцию, которая заключается в определении наличия или отсутствия напряжения на проводе или контакте электрического устройства.

Индикатор состоит из двух рабочих частей. Первая часть имеет форму плоской отвертки и непосредственно контактирует с токоведущей частью электрической системы.

Вторая часть находится на рукоятке индикаторной отвертки и необходима для создания сопротивления.

Давайте посмотрим на этот индикатор в действии

Давайте рассмотрим использование этой отвертки на конкретном примере. У нас есть двухполюсный выключатель с фазным проводом на одном контакте и нейтральным проводом на другом контакте. Индикатор напряжения покажет, на каком проводе находится фаза.

Чтобы определить это, зажмите большим пальцем контакт на ручке индикатора напряжения и поднесите рабочую часть индикатора сначала к одному, а затем к другому контакту выключателя. Большой палец должен быть голым, без перчаток.

Если на контакте есть напряжение, индикатор покажет это, внутри отвертки загорится слабый красный или оранжевый свет. Однако на нулевом контакте (синий провод в нашем примере) индикатор ничего не покажет.

Подведем итоги тестирования

Плюсы:

без батареи, работает непосредственно от фазы;
Благодаря простой конструкции он обладает высокой точностью и надежностью;
при необходимости индикатор напряжения можно использовать как плоскую отвертку;
простота в использовании;
срок службы не ограничен;
сохраняет работоспособность при любых температурных условиях окружающей среды.

Конс:

очень слабый световой индикатор напряжения, очень трудно увидеть при солнечном свете;
защитные перчатки должны быть сняты.

Выводы: Очень простой и надежный индикатор напряжения, для работы в помещении подойдет идеально.

Использование электронной отвертки не отличается от использования других подобных отверток, предназначенных для безопасного ремонта электрических сетей, приборов, оборудования. Практическое определение напряжения, неисправности розеток, выключателей и других источников питания с помощью этого многофункционального прибора всегда можно увидеть на видеороликах в Интернете. Зная, как пользоваться отверткой с индикатором, вы всегда сможете избежать поражения электрическим током, последствия которого представляют опасность для здоровья и жизни.

Типы устройств

Шуруповерты до 1000 В и выше 1000 В имеют разные внешние и конструктивные особенности. Для низковольтных измерений, до 1 кВ, существуют два типа устройств:

Однополюсный, реагирующий на протекание емкостного тока;
Биполярный, что указывает на то, что через него протекает активный ток.

Однополюсный индикатор предназначен для работы в цепях переменного тока, для определения фазного провода, в цепях освещения, при смене фаз счетчика электроэнергии, для проверки патронов в светильниках. Проще говоря, он используется для обнаружения проводников под напряжением.

Однополюсные фазоуказательные устройства имеют одинаковую конструкцию и обычно состоят из газоразрядной лампы с порогом зажигания 90-120 В и последовательно соединенного резистора 1 МОм. Резистор ограничивает ток до безопасного значения, порядка 0,5 мА.

Индикатор IN-90 выполнен в виде отвертки.

К недостаткам таких индикаторов относятся низкая чувствительность (порог срабатывания некоторых устройств начинается с 90 В), а также чувствительность к наводкам в соседних проводниках.

Для сетей выше 1000 В индикаторы напряжения изготавливаются с ручками из изоляционного материала и длинными, исключающими приближение человека к токопроводящим элементам. Внешний вид UVN-10 показан на рисунке ниже:

При измерении напряжений выше 1000 В рекомендуется использовать дополнительные средства защиты: резиновые перчатки, ботинки или изолирующий коврик. Узнайте в нашей статье!

Биполярный индикатор состоит из двух корпусов из изоляционного материала и гибкого изолированного медного провода, соединяющего их. Принципиальная схема двухполюсного индикатора напряжения типа UNH-10:

В этой схеме индикатор разряда шунтируется резистором, что делает схему нечувствительной к наведенным напряжениям. Он также является основой для индикатора напряжения UNN-1:

В нем используется специальная линейная газоразрядная лампа и шкала на корпусе с делениями 127, 220, 380, 500 В.

Существуют также универсальные индикаторы напряжения, для проверки наличия напряжения и индикации его величины от 12 до 380 В. Для использования в цепях постоянного тока, до 500 В, и в цепях переменного тока, до 380 В. Они также могут использоваться для проверки непрерывности.

В этих устройствах в качестве световых индикаторов используются светодиоды, а в качестве источника питания – конденсатор большой емкости.

Цифровой индикатор напряжения имеет ЖК-экран, на котором отображаются значения в вольтах. При максимальном значении 220 вольт на экране высвечиваются все значения от минимального до максимального. Это означает, что тестер показывает приблизительное значение. Единственное преимущество этой модели – отсутствие источника питания.

Бесконтактные индикаторы предназначены для обнаружения проводов под напряжением, в том числе скрытых в стенах или панелях. Контуры этого устройства реагируют на переменное электромагнитное поле и оснащены световой и звуковой сигнализацией. Мы больше говорили об этих устройствах, когда обсуждали .

Подскажите, пожалуйста, почему при проверке тока в розетке после отключения электричества в доме загорается индикатор? в другом доме я выкрутил вилку и проверил индикатор, он не загорается.

Индикатор низкого напряжения

27 мая 2012 года. Категория: Электробезопасность

Уважаемые посетители и постоянные читатели, добро пожаловать на нашу страницу заметок для электриков.

Мы продолжаем рассказывать об электробезопасности и, в частности, о средствах защиты, используемых при эксплуатации и ремонте электроустановок.

В сегодняшней статье мы сосредоточимся на индикаторах низкого напряжения.

Индикаторы низкого напряжения (LNV) используются для проверки наличия или отсутствия напряжения в установках до 1000 (В), на тех токоведущих частях, где будут проводиться работы. Они также используются для проверки выравнивания фаз, или фазировки, низковольтного электрооборудования.

Индикаторы направления, также называемые индикаторами пониженного напряжения до 1000 В, бывают 2 типов:

однополюсный
Биполярный

Поэтому применение зависит от типа используемого указателя.

Существует множество различных типов индикаторов низкого напряжения от разных производителей.

Я не буду обсуждать каждый тип, только самые распространенные и надежные индикаторы низкого напряжения, которые я лично использую.

Например, однополюсный индикатор низкого напряжения в виде индикатора отвертки используется только на установках переменного тока с напряжением от 100 (В) до 500 (В) и частотой 50 (Гц). Он работает по принципу протекания емкостного тока.

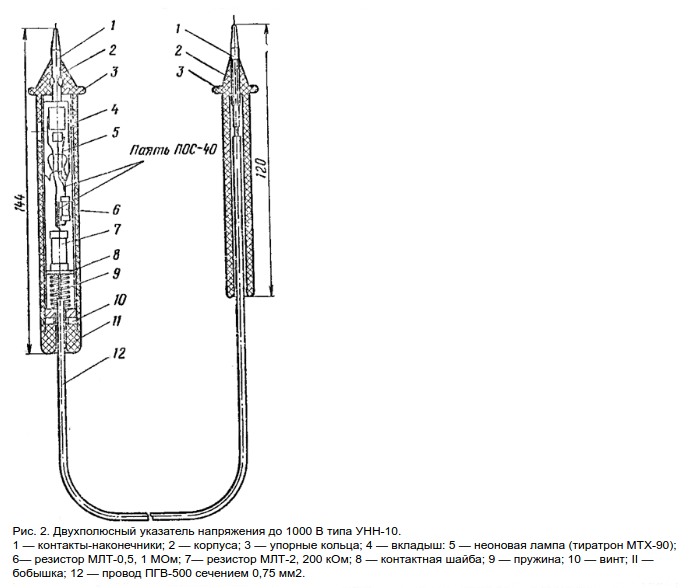

Двухполюсный индикатор низкого напряжения (UNN-10K) имеет более широкое применение. Он может использоваться как в установках переменного тока с напряжением от 110 (В) до 500 (В) и частотой 50 (Гц), так и в установках постоянного тока с напряжением от 110 (В) до 500 (В).

Принцип его работы основан на свечении газоразрядной лампы, когда через нее проходит активный ток.

Биполярный индикатор низкого напряжения (PIN-90M) используется еще реже. Принцип действия и конструкция аналогичны УНН-10К.

Единственное различие заключается в диапазоне контролируемого напряжения. Он имеет диапазон напряжения от 50 (В) до 1000 (В).

Недавно я приобрел индикатор напряжения Contact-55EM. Перейдите по этой ссылке и прочитайте инструкции по его использованию.

Предупреждение. НЕ проверяйте отсутствие напряжения на токоведущих частях с помощью контрольных ламп.

Из чего состоит биполярный индикатор низкого напряжения?

Биполярный индикатор низкого напряжения состоит из 2 корпусов. Корпуса изготовлены из изоляционных материалов и содержат элементы, которые реагируют на наличие напряжения в проверяемой цепи с помощью звукового или визуального сигнала.

Оба корпуса должны быть соединены гибким кабелем длиной не менее 1 метра.

Размеры корпусов двухполюсных указателей напряжения не должны быть регулируемыми.

Каждый корпус двухполюсного указателя напряжения должен быть снабжен измерительным наконечником, длина которого без изоляции не должна превышать 0,7 (см).

Из чего состоит однополярный индикатор низкого напряжения?

Однополярный индикатор напряжения состоит из одного корпуса, в отличие от биполярного индикатора. Аналогично, корпус должен быть изготовлен из материалов с электроизоляционными свойствами.

Корпус содержит следующие компоненты:

электрод наконечника зонда
пальцевый контактный электрод
Световая и звуковая сигнализация

Проверка индикатора низкого напряжения

Следующие электрические испытания индикатора низкого напряжения (LVI) должны проводиться периодически в течение периода эксплуатации:

испытание изоляции ручек и проводов
испытание высоким напряжением
определение напряжения индикации
Измерение тока, проходящего через LVI при самом высоком рабочем напряжении

1. испытание изоляции ручек и проводов низковольтного индикатора

Испытание изоляции ручек корпуса и проводов низковольтных индикаторов должно проводиться один раз в год по схеме, приведенной ниже:

Оба корпуса (ручки) двухполюсного низковольтного индикатора должны быть обернуты фольгой. Соединительный кабель опускается в ванну с водой, температура воды в которой должна быть от 10 до 40° C. Между водой и органами индикации должно соблюдаться расстояние 0,8 – 1,2 (см).

Подключите первый провод от испытательного трансформатора к выводам электродов. Вставьте второй (заземляющий) провод в водяную баню и подсоедините его к фольге.

Аналогично, испытание изоляции корпуса (ручки) проводится с помощью однополярных индикаторов низкого напряжения. Тело обернуто фольгой по всей длине. Между фольгой и электродом на конце индикатора должно сохраняться расстояние в 1 (см). Подключите один провод от испытательного оборудования к торцевому электроду. Другой провод (заземленный) – к фольге.

Для DNV с рабочим напряжением до 500 (В) испытательное напряжение 1000 (В) прикладывается в течение 1 минуты.

Для NNV с рабочим напряжением до 1000 (В) испытательное напряжение 2000 (В) прикладывается в течение 1 минуты.

(2) Испытание на перенапряжение индикаторов низкого напряжения

Для проверки индикаторов пониженного напряжения используется следующая процедура.

Испытательное напряжение, равное 1,1 от наибольшего рабочего напряжения ограничителя напряжения, прикладывается между кончиком электрода биполярного индикатора или между кончиком электрода и лицевой поверхностью униполярного индикатора в течение 1 минуты.

3 Определение напряжения дисплея

Напряжение от тестера напряжения должно плавно увеличиваться во время регистрации напряжения индикатора.

Индикаторы низкого напряжения должны иметь напряжение на дисплее не более 50 В (V).

Измерение тока, проходящего через протектор при самом высоком рабочем напряжении

Напряжение испытательного оборудования плавно увеличивается до самого высокого рабочего напряжения 1000 (В) и регистрируется ток, протекающий через NNV.

Значение тока индикаторов двухполярного напряжения не должно превышать 10 мА.

Однополюсные индикаторы напряжения не должны превышать 0,6 мА.

Как использовать индикатор напряжения?

Перед использованием индикатора низкого напряжения убедитесь, что он находится в хорошем состоянии, прикоснувшись к частям установки, которые, как известно, находятся под напряжением. Также проверьте наличие инспекционного штампа на NRS.

Проверка отсутствия напряжения с помощью индикатора низкого напряжения осуществляется на токоведущих частях при непосредственном контакте. Время контакта должно составлять не менее 5 секунд.

При использовании однополярного индикатора низкого напряжения нельзя использовать диэлектрические перчатки, так как необходимо обеспечить контакт электрода на конце корпуса с пальцем человека.

P.S. На этом мы завершаем статью об индикаторах низкого напряжения. Если у вас возникли вопросы при чтении этой статьи, не стесняйтесь задавать их в разделе комментариев. Не забудьте подписаться на новые статьи с сайта. Мы будем присылать вам новости о новых материалах прямо в ваш почтовый ящик.

98 Комментариев на “Индикатор низкого напряжения

Дмитрий, вы так понятно пишете свои статьи, что я скоро сам стану экспертом в этой области и начну свой бизнес в качестве электрика. Спасибо!

Спасибо, Татьяна. Это моя главная цель и отличие от других сайтов.

Конечно, глупо использовать “панель управления” в качестве защитного устройства, но на работе она необходима.

Особенно в релейном управлении это недопустимо, правда Дмитрий?)))

Вопрос для викторины – однополярный unn показывает потенциал при проверке нуля. Когда униполярная ВА не загорается, кто виноват и что делать?

Как однополярный unn показывает ноль? Алексей, задайте вопрос правильно.

Неоновый индикатор UNH загорается при контакте с нулем (хотя он не может/не должен этого делать).

Этого не должно происходить.

Дмитрий, вы забыли упомянуть в статье об указках типа MS-18, где вы просто не можете положить палец на контакт.

Лично у меня это не всегда получалось на практике.

Что за бред – нанимать электролабораторию для проверки указки ценой в 10 рублей?

Да, Максим. Знаете ли вы, какие штрафы предусмотрены, особенно для должностных лиц, за использование непроверенного оборудования для обеспечения безопасности?

Кстати, да, но каковы штрафы (сколько)?

Иногда напряжение (фаза) отсутствует, а индикаторная отвертка горит. Почему?

Индикаторная отвертка восприимчива к помехам. Поэтому лучше использовать двухполярный индикатор напряжения.

Не проще ли тогда использовать мультиметр? Это безопасно и понятно, без всех этих кабелей!

Не у всех есть возможность купить мультиметр, и не все знают, как им пользоваться. Кстати, мои последние статьи были написаны на эту тему. Лично я считаю биполярные UNO простыми и надежными.

Простите, может быть, хотя бы 50 вольт?

Подскажите, правда ли, что с помощью UHN можно обнаружить наличие проводки в стене? Или с чем лучше это делать?

Антон, я не могу ответить однозначно. И да, и нет. Существуют особо чувствительные однополярные индикаторы, которые “подсвечивают” проводку. Но ошибка обнаружения будет настолько велика, что оно того не стоит. На рынке существуют специальные приборы и манометры, позволяющие определить путь проводки. Скажу вам по секрету: мне даже удалось “просветить” проводку тепловизором, но тогда пришлось увеличить нагрузку на кабель.

Не могли бы вы сказать мне, как называются эти “специальные устройства”?

На рынке представлен широкий ассортимент продукции. Например, более или менее надежной, распространенной и недорогой является скрытая проводная сигнализация “Дятел”.

На нашем рабочем месте запрещено использовать однополюсный индикатор низкого напряжения в виде индикаторной отвертки,
потому что один электрик проверяя наличие фазы на автомате закрытом на корпус, автомат типа АЕ 1031 16А, рядом стояли три автомата каждый шел на фазу получил короткое замыкание …… электрик остался жив, невредим, хотя и сменил профессию

Всегда и везде необходимо соблюдать правила электробезопасности. Давным-давно у нас тоже был такой случай. Перед наложением переносного заземления на трансформатор 10/0,4 (кВ) персонал (дежурный) начал проверять отсутствие напряжения на низкой стороне трансформатора 0,4 (кВ) двухполюсным УЗН и случайно наступил на высокую сторону трансформатора 10 (кВ). От биполярного индикатора ничего не осталось. По крайней мере, я все еще жив.

Как часто вы проверяете биполярный УГН?

И как использовать UHN для проверки совместимости фаз?

Сергей, вы имеете в виду, как они фазируются?

Спасибо за ответ.Духовка работает, друзья рассказали как ей пользоваться.Все что должно работать в духовке работает через таймер, в инструкции написано расплывчато.

Я категорически не согласен с последней фотографией, это не первый раз, когда я сталкиваюсь с этой ошибкой. На последних 2 снимках показан так называемый “таймер”. активный индикатор, он имеет режим “тест”. Прикасаясь пальцем к торцевому электроду, вы используете прибор в режиме циферблата, и он показывает нулевой провод в розетке, т.е. тестирует через палец на землю и от земли к нейтрали. Вам не нужно касаться электрода пальцем, чтобы увидеть, есть ли фаза.
В целом индикатор больше похож на домашний, он сильно реагирует на сигнал и постоянно горит, если вставлен в электрический корпус. Он реагирует на провода, спрятанные под штукатуркой.

Без биполярного индикатора в промышленности все равно, что без рук). Особенно в распределительном устройстве или щитке 0.4. Для бытовухи, ИМХО, хотя бы поискать ноль или фазу на ноль. А что касается индикатора напряжения, то слишком часто он дает показания))), я всегда проверяю тестером))).

Я не понимаю, как однополярный указатель вырабатывает ток? Ведь для того, чтобы ток протекал в устройстве, необходимо закоротить два контакта розетки – ноль и фазу.

Ответ: Разорвашка Хаутамяк:
09.08.2014 в 11:03
О каком индикаторе низкого напряжения вы говорите? Возможно, вы захотите уточнить. Их существует большое разнообразие, и каждый из них устроен по-своему, но принцип действия у всех одинаковый. Возьмем стандартный индикатор напряжения (304 отвертка-тестер), 100-500В, 175мм, как он устроен: сам стержень отвертки отлит в корпус и касается открытых участков, резистор прикреплен к металлическому стержню с миниатюрной лампочкой, которая имеет электрическое соединение с металлическим контактом в виде кнопки или торцевой ручки отвертки. Вся эта конструкция образует электрическую цепь, в которой отсутствует ток двух элементов источника питания и слаботочной точки. Когда вы берете отвертку для измерения напряжения, вы касаетесь контактов источника питания к металлическому штырю отвертки, а затем пальцем затягиваете винт на конце отвертки, в результате чего образуется полная цепь, в которой есть источник питания и точка низкого потенциала, которой является ваше тело (ваше тело равно нулю).

Как же можно осуществить фазирование с помощью UHN?

Игорь, это тема для отдельной статьи. Короче говоря, когда фазы одинаковые, индикатор ничего не покажет, но когда фазы разные, он покажет напряжение сети, т.е. загорится индикатор напряжения.

Я разобрал современный PIN-90M… Я думал, что в нем есть только неон и дополнительный резистор. Но теперь я увидел, что есть диод параллельно неону и конденсатор последовательно с ними….. Поэтому, если есть конденсатор, индикатор показывает только переменный ток….. Хорошо. Но для чего используется диод?

Можно ли с помощью двухполюсного индикатора напряжения (UNV) определить, где в розетке находятся фаза и ноль?

почему для двухполюсного индикатора напряжения длина гибкого кабеля должна быть не менее 1 м. подскажите пожалуйста?

Василий:
15.04.2015 в 22:29

Почему 2 полюсный индикатор напряжения имеет длину гибкого кабеля не менее 1м, подскажите пожалуйста?

Длина определяется удобством использования. Шины в RU могут находиться довольно далеко друг от друга.

Аша:
24.03.2015 в 17:55

Можно ли использовать двухполюсный индикатор напряжения (UNV) для определения фазного и нулевого провода в розетке?

Чтобы определить фазный провод, коснитесь одного полюса указателя (с индикатором): если есть фаза, индикатор будет светиться “сумерками”; если есть ноль, индикатор не светится

Подскажите, пожалуйста, почему после отключения электричества в доме при проверке тока в розетке загорается индикатор? В другом доме при выкручивании вилки и проверке индикатор не загорается.

Валентин, возможно, вводной предохранитель или рубильник у вас отключает не фазу, как положено, а ноль, отсюда и “светлая” фаза в розетке.

Я поменял розетку, и свет горит при выключенном выключателе, но это не привело к поражению электрическим током. Нужно ли поменять местами провода на счетчике, чтобы выключатель отключил фазу?

Доброе утро, недавно я столкнулся с новым типом однополюсного индикатора (индикаторная отвертка). Дело в том, что в этой отвертке был аккумулятор (таблетка). Когда я попытался провести фазу с ним, индикатор загорался, даже не касаясь его пальцем. А когда я дотронулась до него, он засветился еще больше. В то же время, индикатор мог загораться при полном отсутствии тока, просто прикоснувшись пальцем к заднему электроду. Пожалуйста, объясните значение этого устройства и то, является ли оно функционально хуже/лучше обычной стрелочной отвертки без батареек.

Ответил(а): александр: 29.09.2015 в 16:12
Александр, когда Вам нужно проверить токопроводящие жилы на напряжение с помощью этого индикатора, я так понял из описания, что у Вас ОП-1 ни в коем случае не касается металлической части (кнопки) этой отвертки. Он используется для создания замкнутого контура в вашем теле. Это необходимо при тестировании цепи, например, провода, или при проверке целостности нити накаливания в лампочке. Этот индикатор также может искать провода под вкладками, а конкретнее он реагирует на электромагнитное поле, а как вы знаете, проводник с электричеством всегда имеет вокруг себя электромагнитное поле. Таким образом, можно разместить кабель или провод под потолком в зоне излучения электромагнитного поля. Для этого просто возьмитесь рукой за шлиц отвертки и приблизьте ее к предполагаемому месту, а затем внимательно посмотрите на световой индикатор отвертки, чем ближе к источнику излучения вы находитесь, тем ярче светится индикатор на отвертке.
По функциональности он конечно лучше, но есть одно “но” без аккумулятора он не работает, поэтому нужно следить за состоянием аккумулятора, если он сядет то шуруповерт прекратит свою работу особенно не удобно когда это происходит во время работы, поэтому я всегда держу 2 шуруповерта, один похожий на ваш только с ЖК дисплеем на котором есть показания напряжения при тестировании, другой классический индикатор.

Ответил:Константин:29.09.2015 в 20:44
Спасибо за ответ! Но дело именно в том, что я коснулся кнопки, когда проверял фазу в розетке. Как я уже сказал, лампочка начала светиться сильнее, но меня не ударило током.

Ответил: александр 30.09.2015 в 18:53
Вы неправильно меня поняли, вас не ударит током, потому что цепь замыкается из-за сопротивления и полярности батареи, а не от сети переменного тока, в которой вы проводите испытания. Опять же, если вы должны проверить провода на наличие напряжения с помощью этого индикатора, ни в коем случае не прикасайтесь к металлической части (кнопке) этой отвертки. Прикосновение к кнопке заставит индикатор проверить целостность, а не напряжение.

Этот тип “батарейного” пробника является функциональным эквивалентом пробника с традиционной неоновой трубкой, но он активен и позволяет проверить целостность цепи, лампочки и т.д. в дополнение к определению линии/фазного проводника/рейки, но не напряжения! Просто возьмите лампу за цоколь в руку и коснитесь щупом центрального контакта. То же самое относится к предохранителю и т.д.

Уважаемый Админ, подскажите пожалуйста как определить где фаза и ноль в розетке или в проводах, при этом UNN 40-1000 вставлен в розетку поменяв местами, оба светодиода горят в обоих случаях

Спасибо, ребята! Все вроде бы понятно.

Ответ ДМИТРИЯ:
01.10.2015 в 14:56
Индикатор биполярного напряжения – чтобы определить фазу, вставьте один конец индикатора в розетку и коснитесь другого конца пальцем (ладонью). Если индикатор горит, это фаза. Если нет, то она равна нулю.

Я попробовал один конец к гнезду, другой к пальцу, диоды (их два) не загораются ни в одном из “отверстий” в гнезде, и я приложил два конца лампочек к обоим.

К ДИМИТРИЮ
02.10.2015 в 10:22
Дмитрий, к сожалению, я никогда не использовал 2 полюса, но похоже, что тогда вам нужно перекинуть другой конец индикатора на отдельный “заземленный” провод. (н.п. аккумулятор).

2.4.25. Двухполюсные индикаторы состоят из двух корпусов из изоляционного материала, содержащих элементы, реагирующие на наличие напряжения в контролируемых токоведущих частях, и элементы для световой и/или звуковой сигнализации. Корпуса соединены гибким кабелем длиной не менее 1 м. Соединительный кабель должен быть оснащен амортизирующими втулками или толстой изоляцией в месте ввода в корпус.

2.4. ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ

2.4. Индикаторы напряжения

Индикаторы напряжения предназначены для указания наличия или отсутствия напряжения в токоведущих частях электрических цепей. 2.4.2.

2.4.2 Общие технические требования к указателям напряжения приведены в национальном стандарте.

Индикаторы напряжения свыше 1000 В

Функция и конструкция

2.4.3 Индикаторы напряжения выше 1000 В реагируют на емкостной ток, который протекает через индикатор, когда его активная часть находится в электрическом поле, образованном активными частями электроустановки и “заземляющими” и заземленными элементами электроустановки.

2.4.4 Индикаторы должны состоять из основных частей: рабочей, индикаторной, изолирующей и рукоятки.

2.4.5. В рабочей части находятся элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях.

Корпуса рабочих частей указателей напряжения до 20 кВ включительно должны быть изготовлены из электроизоляционных материалов со стабильными диэлектрическими свойствами. Корпуса рабочих частей указателей напряжения на 35 кВ и выше могут быть изготовлены из металла.

Рабочая часть может содержать наконечный электрод для прямого контакта с контролируемыми токоведущими частями или может не содержать наконечного электрода (индикаторы бесконтактного типа).

Сигнальная часть, которая может быть соединена с рабочей частью, содержит светящиеся или комбинированные (светящиеся и звуковые) сигнальные элементы. В качестве элементов индикации могут использоваться светоизлучающие диоды, светодиоды или другие индикаторы. Световые и звуковые сигналы должны быть надежно распознаваемыми. Акустический сигнал должен иметь частоту 1-4 кГц и прерывистую частоту 2-4 Гц при индикации фазного напряжения. Уровень звукового сигнала должен составлять не менее 70 дБ на расстоянии 1 м вдоль оси излучателя звука.

Рабочая часть может также включать инструмент для управления своими функциями. Управление может осуществляться нажатием кнопки или быть автоматическим с помощью периодических специальных сигналов управления. Должна быть возможность полной проверки электрических цепей рабочих и индикаторных частей.

Рабочие части не должны содержать коммутационные элементы, предназначенные для включения или переключения диапазонов.

2.4.6 Изолирующая часть индикаторов должна быть изготовлена из материалов, перечисленных в 2.1.2.

Изолирующая часть может состоять из нескольких ячеек. Для соединения ячеек могут использоваться детали из металла или изоляционного материала. Телескопическая конструкция допускается, но она должна предотвращать самопроизвольное складывание.

Ручка может быть неотъемлемой частью изолирующей части или может быть отдельной частью.

2.4.8 Конструкция и вес индикаторов должны быть такими, чтобы ими мог управлять один человек.

2.4.9 Электрическое исполнение и конструкция индикатора должны обеспечивать возможность его эксплуатации без заземления рабочей части индикатора, в том числе при проверке без напряжения с телескопических вышек, с деревянных и железобетонных опор воздушных линий 6-10 кВ.

2.4.10. Минимальные размеры изолирующих частей и держателей указателей напряжения выше 1000 В приведены в таблице 2.4.

МИНИМАЛЬНЫЕ РАЗМЕРЫ ИЗОЛЯЦИОННЫХ ДЕТАЛЕЙ И ЗАЖИМОВ
МИНИМАЛЬНЫЕ РАЗМЕРЫ ИЗОЛЯЦИОННЫХ ДЕТАЛЕЙ И ДЕРЖАТЕЛЕЙ УКАЗАТЕЛЕЙ НАПРЯЖЕНИЯ СВЫШЕ 1000 В

2.4.11 Напряжение индикатора напряжения не должно превышать 25 % от номинального напряжения электроустановки.

Для индикаторов без встроенного источника питания с импульсным сигналом напряжение индикации должно быть напряжением, при котором частота прерывания сигнала составляет не менее 0,7 Гц.

Для индикаторов со встроенным источником питания с импульсным сигналом индексным напряжением является напряжение, при котором частота прерывания сигнала составляет не менее 1 Гц.

Для всех других индикаторов напряжение индикации должно быть напряжением, при котором создаются четкие световые сигналы (как светящиеся, так и звуковые).

2.4.12 Время первого сигнала после прикосновения к токоведущей части напряжением, равным 90 процентам номинального фазного напряжения, должно быть не более 1,5 с.

2.4.13 Рабочая часть индикатора на данное напряжение не должна реагировать на воздействие соседних цепей того же напряжения, отстоящих от рабочей части на расстояниях, указанных в таблице 2.5.

РАССТОЯНИЕ ДО БЛИЖАЙШЕГО ПРОВОДНИКА СОСЕДНЕЙ ЦЕПИ

2.4.14. Во время эксплуатации механические испытания индикаторов напряжения не проводятся.

2.4.15. Электрические испытания указателей напряжения заключаются в испытании изоляционной части повышенным напряжением и определении напряжения индикации.

Испытание рабочей части индикаторов напряжения до 35 кВ проводится для индикаторов с такой конструкцией, при работе с которой рабочая часть может вызвать фазное короткое замыкание или фазное короткое замыкание на землю. Необходимость проверки изоляции рабочей части указана в руководстве по эксплуатации.

В случае индикаторов напряжения со встроенным источником питания необходимо проверить его состояние и, при необходимости, зарядить или заменить батареи.

2.4.16. Во время испытания изоляции рабочей части напряжение подается между концевым электродом и резьбовым соединением. Если индикатор не оснащен винтовым разъемом, электрически соединенным с индикаторными элементами, то на границе рабочей части должен быть установлен вспомогательный электрод для подключения кабеля испытательного устройства.

2.4.17 При испытании изоляционной части напряжение должно быть приложено между ее креплением к рабочей части (резьбовое соединение, соединитель и т.д.) и временным электродом, расположенным на упорном кольце со стороны изоляционной части.

2.4.18 Напряжение индикации индикаторов с газоразрядной лампой должно определяться по той же схеме, которая используется для испытания изоляции рабочей части (пункт 2.4.16).

При определении напряжения индикации других индикаторов, имеющих вершинный электрод, он должен быть подключен к высоковольтному выходу измерительного прибора. При определении напряжения индикации индикаторов, не имеющих верхнего электрода, необходимо прикоснуться лицевой стороной рабочей части (головки) индикатора к высоковольтному проводу испытательного прибора.

В обоих случаях вспомогательный электрод не установлен на индикаторе и не подключен провод заземления испытательного прибора.

Напряжение испытательного устройства плавно увеличивают от нуля до значения, при котором световые сигналы соответствуют требованиям пункта 2.4.11 настоящих Правил. 2.4.11.

2.4.19. Нормы и интервалы для электрических испытаний индикаторов приведены в Приложении 7.

2.4.20. Перед началом работы с индикатором необходимо проверить его работоспособность.

Работоспособность индикаторов без встроенного блока контроля проверяется с помощью специальных устройств, представляющих собой небольшие источники напряжения, или путем кратковременного прикосновения электродом индикатора к токоведущей части, находящейся под напряжением.

Функциональность индикаторов со встроенным блоком контроля должна быть проверена в соответствии с инструкцией по эксплуатации.

2.4.21 При проверке отсутствия напряжения время непосредственного контакта между рабочей частью индикатора и контролируемой токоведущей частью должно быть не менее 5 с (при отсутствии сигнала).

Следует помнить, что хотя некоторые типы индикаторов напряжения могут подавать сигнал напряжения на расстоянии от токоведущих частей, находящихся под напряжением, непосредственный контакт рабочей части индикатора с ними обязателен.

2.4.22. При работе с индикаторами напряжения на электроустановках выше 1000 В следует надевать диэлектрические перчатки.

Индикаторы напряжения до 1000 В

Назначение, работа и конструкция

2.4.23. Общие технические требования к индикаторам напряжения до 1000 В приведены в национальном стандарте.

2.4.24. В электроустановках до 1000 В используются два типа индикаторов напряжения: биполярные и униполярные.

Двухполюсные индикаторы с активным протеканием тока предназначены для электрических установок переменного и постоянного тока.

Однополюсные индикаторы с емкостным протеканием тока предназначены только для установок переменного тока.

Рекомендуется использовать биполярные индикаторы.

Использование индикаторных ламп для проверки отсутствия напряжения не допускается.

2.4.25. Двухполюсные индикаторы состоят из двух корпусов из изоляционного материала, содержащих элементы, реагирующие на наличие напряжения на контролируемых токоведущих частях, и элементы для световой и/или звуковой сигнализации. Корпуса должны быть соединены между собой гибким кабелем длиной не менее 1 м. Соединительный кабель должен быть оснащен амортизирующими втулками или толстой изоляцией на вводах в корпус.

Размеры корпусов не должны быть регулируемыми; они должны быть основаны на удобстве пользователя.

Каждый корпус двухполюсного ЗУВ должен иметь неподвижный электрод с длиной неизолированной части не более 7 мм, за исключением подвесных знаков, где длина неизолированной части электрода указана.

2.4.26 Однополюсный индикатор должен иметь единый корпус из изоляционного материала, в котором размещены все компоненты индикатора. В дополнение к вершинному электроду, отвечающему требованиям 2.4.25. 2.4.25, должен быть электрод, контактирующий с рукой оператора в передней или боковой части тела.

Размеры корпуса не регулируются и зависят от удобства оператора.

2.4.27. Напряжение на дисплее не должно превышать 50 В.

Признаком наличия напряжения может быть шаг, цифровой сигнал и т.д.

Световые и звуковые сигналы могут быть непрерывными или прерывистыми и должны быть надежно распознаваемыми.

Для индикаторов с импульсным сигналом напряжение индикации – это напряжение, при котором интервал между импульсами не превышает 1,0 с.

2.4.28. Индикаторы напряжения до 1000 В могут также иметь дополнительные функции: проверка непрерывности электрических цепей, идентификация фазного провода, определение полярности в цепях постоянного тока и т.д. Однако индикаторы не должны включать коммутационные элементы, предназначенные для переключения режимов работы.

Расширение функциональности индикатора не должно нарушать безопасность операций по определению наличия или отсутствия напряжения.

2.4.29. Электрические испытания индикаторов напряжения до 1000 В включают проверку изоляции, определение напряжения индикации, проверку работы индикатора при повышенном испытательном напряжении, проверку тока, протекающего через индикатор при наибольшем рабочем напряжении индикатора.

При необходимости также проверяется напряжение индикации в цепях постоянного тока и правильность указания полярности.

Напряжение плавно увеличивается от нуля, регистрируется напряжение индикации и ток, протекающий через индикатор при наибольшем рабочем напряжении индикатора, после чего индикатор проверяется в течение 1 минуты. подвергается повышенному испытательному напряжению, превышающему наибольшее рабочее напряжение индикатора на 10%.

2.4.30. Во время испытания индикатора (за исключением испытания изоляции) напряжение от испытательной установки должно подаваться между наконечниками электродов (для биполярных индикаторов) или между наконечником электрода и электродом на конце или сбоку корпуса (для униполярных индикаторов).

2.4.31. При испытаниях изоляции двухполюсных индикаторов оба корпуса должны быть обернуты фольгой, а соединительный провод должен быть помещен в банку с водой при температуре (25 +/- 15) °C так, чтобы вода покрывала провод на расстоянии 8-12 мм от рукояток корпуса. Подключите один провод от испытательного прибора к наконечникам электродов, другой, заземленный, подключите к фольге и погрузите в воду (вариант схемы – рис. 2.1).

Дальнейшие чертежи не показаны.

Для однополюсных индикаторов корпус оборачивается фольгой до упора. Оставьте зазор не менее 10 мм между фольгой и контактом на конце (стороне) корпуса. Один провод от испытательного оборудования должен быть подключен к электроду, а другой – к фольге.

2.4.32. Нормы и периодичность эксплуатационных испытаний индикаторов приведены в Приложении 7.

2.4.33. Перед эксплуатацией индикатора его работоспособность должна быть проверена путем кратковременного прикосновения к токоведущим частям, находящимся под напряжением.

2.4.34. При проверке отсутствия напряжения продолжительность прямого контакта указателя с контролируемыми токоведущими частями должна составлять не менее 5 с.

2.4.35. При использовании однополярных индикаторов необходимо убедиться, что электрод, расположенный на торце (сбоку) корпуса, находится в контакте с рукой оператора. Использование диэлектрических перчаток не допускается.

Во всех этих случаях определяется только наличие или отсутствие напряжения, а не его значение, которое обычно известно.

Индикаторы напряжения

Индикаторы напряжения – это портативные устройства, используемые для проверки наличия или отсутствия напряжения на токоведущих частях. Эта проверка необходима, например, при работе непосредственно с токоведущими частями, при проверке состояния электроустановок, при поиске неисправностей в электроустановках, при проверке электрических схем и т.д.

Во всех этих случаях необходимо определить наличие или отсутствие напряжения, но не его величину, которая общеизвестна.

Все индикаторы имеют светящуюся индикаторную лампу, свечение которой указывает на наличие напряжения на проверяемой детали или между проверяемыми деталями. Имеются индикаторы для установок до и выше 1000 В.

Индикаторы для установок до 1000 В делятся на двухполюсные и однополюсные.

Биполярные индикаторы требуют прикосновения к двум частям электроустановки, между которыми необходимо определить наличие или отсутствие напряжения. Принцип действия заключается в том, что неоновая лампа или лампа накаливания (не более 10 Вт) светится, когда через нее протекает ток, вызванный разностью потенциалов между двумя частями электроустановки, к которым прикасается индикатор. Потребляя ток всего от нескольких миллиампер до нескольких миллиампер, лампа обеспечивает устойчивый и четкий сигнал, излучая оранжево-красный свет.

При возникновении разряда ток в цепи лампы постепенно увеличивается, т.е. сопротивление лампы уменьшается, что в конечном итоге приводит к выходу лампы из строя. Чтобы ограничить ток до нормального значения, последовательно с лампой подключается резистор.

Биполярные индикаторы могут использоваться как в установках переменного, так и постоянного тока. Однако при переменном токе металлические части индикатора – цоколь лампы, провод, зонд – могут развивать емкость по отношению к земле или другим фазам электроустановки, достаточную для того, чтобы индикатор с неоновой лампой светился, когда только один зонд касается фазы. Чтобы избежать этого явления, в цепь добавляют шунтирующий резистор неоновой лампы и сопротивление, равное дополнительному резистору.

Однополюсные индикаторы требуют прикосновения только к одной проверяемой проводящей части. Соединение с землей осуществляется через тело человека, который прикасается пальцем руки к индикаторной цепи. В этом случае ток не превышает 0,3 мА.

Однополюсные индикаторы обычно выполнены в виде автоматической ручки с изолированным корпусом со смотровым отверстием, индикаторной лампой и резистором; на нижнем конце корпуса установлен металлический щуп, а на верхнем – плоский металлический контакт, к которому оператор прикасается пальцем.

Однополюсный индикатор можно использовать только в установках переменного тока, так как его лампа не загорается даже при наличии напряжения в установках постоянного тока. Рекомендуется использовать при проверке цепей вторичной коммутации, определении фазного провода в счетчиках электроэнергии, ламповых розетках, автоматических выключателях, предохранителях и т.д.

Защитное оборудование не требуется при использовании индикаторов напряжения до 1000 В.

Правила техники безопасности запрещают использовать вместо индикатора напряжения так называемую контрольную лампу – лампочку, вкрученную в гнездо, снабженное двумя короткими проводами. Причина такого запрета заключается в том, что при случайном переключении лампы на напряжение, превышающее номинальное, или при ударе о твердый предмет лампа может взорваться и травмировать оператора.

Индикаторы перенапряжения, также известные как индикаторы высокого напряжения (ИВН), работают по принципу светящейся неоновой лампы, когда через нее протекает емкостной ток, т.е. зарядный ток конденсатора, соединенного последовательно с лампочкой. Эти индикаторы подходят только для установок переменного тока, и к ним можно подходить только с одной фазы.

Конструкции различаются, но всегда состоят из трех основных частей: рабочей части, состоящей из корпуса, индикаторной лампы, конденсатора и т.д., изоляционной части, которая изолирует оператора от токоведущих частей и изготавливается из изоляционных материалов, и ручки, которая используется для удержания индикатора на месте.

При работе с СВН следует использовать диэлектрические перчатки. Каждый раз перед использованием указателя поворота его следует проверять, чтобы убедиться, что он не имеет внешних повреждений и работает правильно, т.е. может передавать сигнал.

Эта проверка выполняется путем размещения зонда рядом с частью установки, которая, как известно, находится под напряжением. Проверка работоспособности также может быть проведена с помощью специальных источников высокого напряжения, а также с помощью мегомметра и, наконец, путем поднесения щупа индикатора к свече зажигания работающего двигателя автомобиля или мотоцикла.

Индикаторы не должны быть заземлены, поскольку они обеспечивают достаточно четкий сигнал даже без заземления, а заземляющий кабель может стать причиной несчастного случая при контакте с токоведущими частями.

В некоторых ситуациях, когда емкость индикатора относительно заземленных объектов очень мала (например, при работе на деревянных столбах воздушных линий электропередач), индикатор напряжения должен быть заземлен.

Если вам понравилась эта статья, пожалуйста, поделитесь ею в социальных сетях. Это очень поможет в развитии нашего сайта!

Читайте далее:
