Как определить фазу и нейтраль: инструкции по определению - услуги электромонтажа, строительства и ремонта

Если проводка выполнена правильно, вы можете определить фазный, нейтральный и заземляющий провода по цвету изоляции. Заземление представляет собой двухцветную изоляцию желто-зеленого цвета, изоляция нейтрального провода – синяя или голубая, а фазный провод может быть белым, черным или коричневым. Визуальный контроль может быть использован для проверки правильности прокладки проводов путем проверки соответствия цвета изоляции не только в распределительном щите, но и в распределительных коробках.

В бытовых электрических сетях на входе в распределительную коробку имеется трехфазное напряжение 380 В переменного тока. Проводка в жилых домах, за редким исключением, имеет напряжение 220 В, поскольку подключается к одной из фаз и нейтральному проводу. Кроме того, правильно смонтированная домашняя проводка должна быть заземлена. В старых зданиях заземляющий проводник может отсутствовать. Поэтому при монтаже проводки и приборов необходимо знать назначение каждого из двух или трех проводов.

Вам также необходимо знать правила подключения различных приборов. При установке стандартной розетки фазный и нулевой провода подключаются к клеммам в любом порядке, а провод заземления, если он есть, подключается к медному или латунному стержню. Выключатель подключается к фазному проводу так, чтобы при его отключении напряжение на цоколе лампы отсутствовало – это обеспечит безопасность при замене ламп. Сложные бытовые приборы с металлическими корпусами должны подключаться в соответствии с маркировкой проводов, иначе безопасность их использования не гарантируется.

Стандарт маркировки проводов

Содержание

Почему важно определить правильный фазовый проводник

При подключении электроприборов к сети используется рабочий “фазный” проводник. Напряжение подается непосредственно на источник потребления. Было бы ошибкой подключать потребителя к “нейтрали”, поскольку при разомкнутой цепи (выключенном приборе) сеть остается под напряжением. Это хорошо видно, когда выключатель лампочки подключен к нейтральному проводу. После этого розетка постоянно находится под напряжением. Такое соединение опасно, когда требуется замена лампочки или самого плафона.

Важно правильно определить фазный провод.

Существуют следующие способы определения принадлежности подключенных проводов:

Советы электрика

Важно, чтобы владелец, не обладающий обширными знаниями в области электротехники, следовал следующим рекомендациям опытных электриков:

При использовании мультиметра внимательно прочитайте инструкцию по эксплуатации прибора, чтобы убедиться, что контакты зонда вставлены правильно и что прибор настроен правильно.
Метод контрольной лампы связан с повышенным риском поражения электрическим током и поэтому не рекомендуется для пользователей, не имеющих навыков работы с электропроводкой.
Не полагайтесь слепо на наличие маркировки или цветовой кодировки изоляции проводов без предварительного инструментального контроля, так как нельзя исключить возможность неправильного монтажа.

Правильное определение принадлежности электропроводки позволит правильно подключить дом и обеспечить безопасность пользователей.

Во-первых, давайте определим, что такое фаза и нейтраль. Вся наша энергосистема трехфазная, включая низковольтные линии, питающие дома и квартиры. Как правило, напряжение между двумя фазами составляет 380 вольт – это напряжение сети. Всем известно, что напряжение в домашней сети составляет 220 вольт. Как получить это напряжение?

Как найти фазу и ноль? Несколько способов поиска фазного и нулевого проводов

В этой статье мы рассмотрим, как найти фазный и нулевой провода с помощью пробника и мультиметра.

Когда вам необходимо провести электромонтажные работы в доме, например, заменить розетки и выключатели или сделать мелкий ремонт, вам может понадобиться определить фазный и нулевой провода. Если кто-то обладает базовыми знаниями в области электротехники, он может легко найти фазу и нейтральную точку. Но что, если у вас нет этого навыка? Найти фазу и нейтраль не так сложно, как вам кажется. Давайте рассмотрим несколько способов определения фазы и нейтрали.

Во-первых, давайте определим, что такое фаза и ноль. Вся наша энергосистема трехфазная, включая низковольтные линии, питающие дома и квартиры. Как правило, напряжение между двумя фазами составляет 380 вольт – это линейное напряжение. Всем известно, что напряжение в бытовой сети составляет 220 вольт. Как получить это напряжение?

Для этого в электрической системе с рабочим напряжением 380 вольт имеется нейтральный провод. Если взять одну из фаз и нулевой провод, то между ними возникает разность потенциалов 220 вольт, что и является фазным напряжением.

Это не очень понятно для человека, не знакомого с электротехникой. Нам важно знать, что в каждой квартире или доме есть одна фаза и одна нейтраль. Подробно о том, что такое фазы и нули, описано здесь.

Первый метод определения фазы заключается в использовании фазового тестера (остроконечной отвертки). Подробнее об устройстве и работе этих отверток вы можете прочитать здесь – Индикаторы напряжения и индикаторы для электроустановок до 1000 вольт.

Итак, у вас есть два провода, и вам нужно определить, какой из них фазный, а какой – нейтральный. Сначала отключите их от напряжения, отключив автоматический выключатель, питающий эту линию электропроводки.

Затем оба провода необходимо изолировать, т.е. снять 1-2 см изоляции. Изолированные проводники должны находиться на небольшом расстоянии друг от друга, чтобы при подаче напряжения не произошло короткого замыкания в результате контакта между ними.

Следующим шагом является определение фазного провода. Включите предохранитель, подающий напряжение на проводники. Держите индикаторную отвертку за ручку и коснитесь одним пальцем металлической части у основания ручки.

Обратите внимание, что запрещается брать зонд ниже рукоятки, т.е. за рабочую часть. Поднесите щуп к одному из проводов и коснитесь его рабочей частью. Ваш палец останется на металлической части ручки.

Если загорается индикатор отвертки, это означает, что данный провод является фазным, т.е. фазой. Поэтому другой провод равен нулю.

Если индикатор не загорается при касании провода, это нейтральный провод. Другой провод, как положено, является фазой, что можно проверить, прикоснувшись к нему отверткой.

Что делать, если в вашей квартире три провода? В этом случае вы имеете дело не только с фазным и нулевым проводником, но и с заземляющим проводником. С помощью пробника можно легко определить, какой из трех проводов является фазой.

Но как определить, какой проводник является нейтральным, а какой – защитным, или заземляющим? В этом случае отвертки недостаточно. Давайте рассмотрим, как определить нейтраль в трехпроводной домашней сети.

Вы можете использовать мультиметр, чтобы определить, где находится нейтральный провод, а где защитный (заземляющий) провод. Итак, мы уже определили фазовый проводник с помощью зонда. Возьмите мультиметр и включите его на переменный ток в диапазоне 220 вольт или выше.

Возьмите два контакта измерительного прибора и приложите один к фазе, а другой – к одному из двух других проводов. Запишите показания напряжения на мультиметре.

Затем оставьте один из щупов на фазе, а другой приложите к другому проводнику и снова запишите значение напряжения. Если вы одновременно коснетесь фазы и нейтрали, то увидите значение линейного напряжения, которое составляет около 220 вольт. Если прикоснуться к фазе и защитному проводнику, значение напряжения будет немного ниже предыдущего значения.

Если у вас нет пробника, фазу можно также проверить с помощью мультиметра. Для этого выберите диапазон измерения переменного напряжения выше 220 В. Подключите два щупа мультиметра к гнездам “COM” и “V” соответственно.

Возьмите щуп, находящийся в гнезде с маркировкой “V”, и коснитесь им проводов. Если прикоснуться к фазе, измерительный прибор покажет небольшое значение 8-15 В. Если вы коснетесь нейтрального провода, показания останутся на нуле.

Картофель разрезается пополам, и подготовленные проводники вставляются в выемку овоща на довольно приличном расстоянии друг от друга. Конец одного из них помещается на радиатор (или другую известную заземленную поверхность), а конец другого подключается к идентифицируемой жиле кабеля. Вам придется подождать от пяти до десяти минут, чтобы получить результат. Если по истечении указанного времени на поперечном срезе картофеля появляется темное пятно, это означает, что вы проверили фазовый проводник. Если изменений нет, то это нейтральный проводник.

Основные понятия

Во-первых, давайте выясним, что такое земля и фаза в электричестве.

Таким образом, фаза В электричестве это проводник, по которому электрический ток течет к устройству, получающему энергию. Нольв свою очередь, является проводником, по которому электрический ток течет в обратном направлении.

Современные требования безопасности к организации электрических сетей также требуют, чтобы в токоведущей жиле был еще один проводник для выполнения защитной функции. Заземляющий проводник – это элемент, намеренно подключенный к заземляющему проводнику для защиты людей от поражения электрическим током.

Неправильное определение и подключение нулевого и фазного проводников заземляющего проводника может привести к непредвиденным ситуациям – короткому замыканию, выходу из строя дорогостоящего оборудования и поражению людей электрическим током. По этой причине чрезвычайно важно уметь различать фазный и нулевой проводники.

Кстати, картофель – это ничто… Есть “эксперты”, которые серьезно рекомендуют проверять фазу легким прикосновением пальца к проводнику. Говорят, что если носить диэлектрические ботинки в сухом помещении, то ничего плохого не случится. Таких “советчиков” хочется спросить – а уверены ли они, что все те, кто прислушался к их рекомендациям, живы и здоровы? Не было ли “аварийных ситуаций”, когда человек, пытающийся проверить фазу “на ощупь”, случайно касался своим телом заземленного предмета или другого оголенного проводника?

Определение фазы и нейтрали различными способами

Использование отвертки

Это, пожалуй, самый простой и доступный метод. Как уже говорилось, стоимость простого инструмента очень низкая. А для того, чтобы научиться им пользоваться, требуется всего несколько минут.

Базовая конструкция простой отвертки показана ниже:

Конструкция простой отвертки

Все детали этой отвертки смонтированы в полом корпусе (поз. 1), изготовленном из диэлектрического материала.

Отвертка имеет металлический наконечник (поз. 2), обычно плоской формы. Чтобы уменьшить вероятность случайного контакта с другими токопроводящими частями вблизи тестируемого провода, оголенный конец жала обычно имеет небольшой размер. Жало либо короткое само по себе, либо “облачено” в изолирующую оболочку.

Важно – во время тестирования жало индикаторной отвертки следует рассматривать как контактный наконечник. Да, его можно использовать и для выполнения простых монтажных работ, например, при необходимости открутить винт, удерживающий крышку розетки или выключатель. Но использовать его регулярно в качестве отвертки – большая ошибка. И он не прослужит долго в таком применении 0 он просто не предназначен для больших нагрузок.

Металлический штырь, входящий в корпус, становится проводником для обеспечения контакта с внутренними цепями индикатора. А сама схема состоит, во-первых, из мощного резистора (поз. 4) номиналом не менее 500 кОм. Его функция заключается в снижении тока в замкнутой цепи до безопасного для человека уровня.

Другим элементом является неоновая лампочка (поз. 5), которая способна загораться при очень низких токах. Электрический контакт всех компонентов схемы обеспечивается пружиной сжатия (поз. 6). Он сжимается ввинчивающимся штекером (поз. 7), который может быть цельнометаллическим или с металлической ножкой. Другими словами, этот разъем выступает в качестве контактной точки для тестирования.

Прикоснувшись пальцем к контактной пластине, пользователь “включается” в цепь. Человеческое тело, во-первых, само обладает определенной проводимостью и, во-вторых, является очень большим “конденсатором”.

На этом основан принцип поиска фазы и нуля. Жалом тестовой отвертки коснитесь изолированного проводника (клеммы розетки или выключателя, другого тонкого проводника, например, контактного наконечника цоколя лампочки). Затем прикоснитесь пальцем к контактной пластине зонда.

Тест показывает, что индикаторная отвертка коснулась фазы

Если кончик отвертки коснулся фазы, при замыкании цепи возникает напряжение, достаточное для возникновения безвредного тока, который заставляет светиться неоновую лампочку.

Однако, если проверка проводится на нейтральном контакте, свечения не будет. Да, существует небольшая вероятность, особенно если в квартире (доме) одновременно работают другие электроприборы. Однако ток, вызванный резистором, будет настолько мал, что не должен вызвать свечение индикатора.

То же самое относится и к проводу заземления – фактически, на нем вообще не должно быть потенциала.

В том же случае, если, например, два контакта в розетке показывают фазу, это повод для поиска причины столь серьезной неисправности. Но это тема для отдельного обзора.

Несколько иной тест проводится с использованием более современного типа индикаторной отвертки. Этот тип отвертки позволяет не только определять фазу и нейтраль, но и разрезать провода и выполнять ряд других операций.

Внешне такие индикаторные отвертки очень похожи на простые отвертки, рассмотренные выше. Единственное отличие заключается в том, что вместо неоновых ламп используются светодиоды. В корпусе находится батарейка 3 В, которая обеспечивает работу схемы.

Небольшое дополнение к схеме расширяет функциональность индикаторных отверток

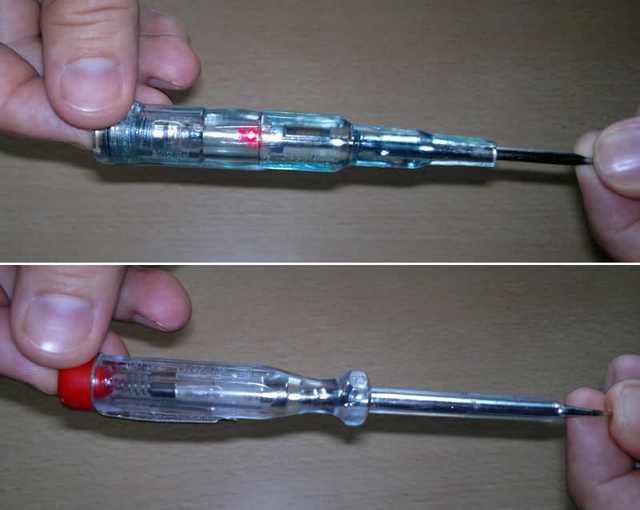

Если пользователь не уверен, какая у него отвертка, можно провести простой тест. Просто одновременно прикоснитесь рукой к стилусу и сенсорной пластине. Это приведет к замыканию цепи, о чем светодиод сообщит своим светом.

Простой тест показывает, какая индикаторная отвертка доступна домашнему мастеру. Если индикатор (вверху) горит, это отвертка со встроенным источником питания и функцией “проверка штекера”. Если нет, то это обычная отвертка.

Зачем все это написано? Просто потому, что алгоритм определения фазы и нуля немного отличается при использовании такой отвертки. В частности, касание контактной пластины не требуется. Прикосновение к фазному проводу вызывает свечение индикатора. Такое свечение не возникнет при наличии нейтрали и заземленного рабочего проводника.

В настоящее время широко доступны более дорогие отвертки с индикатором, с электронной зарядкой, со световой и звуковой сигнализацией. Во многих случаях они даже оснащены цифровым ЖК-дисплеем, на котором отображается напряжение тестируемого проводника. Таким образом, по сути, стрелочная отвертка становится упрощенной версией мультиметра.

Отвертки с электронным индикатором: левая – со световой и звуковой сигнализацией, правая – также с цифровым дисплеем

Эти электронные отвертки не сложны в использовании. Следуйте инструкциям, прилагаемым к прибору – в любом случае прибор должен четко показывать наличие напряжения на фазном проводе и отсутствие напряжения – на нейтральном или заземленном проводе. Перед началом проверки важно убедиться, что мощность используемого устройства соответствует напряжению сети. Обычно это обозначено непосредственно на корпусе индикатора.

Еще одним “родственником” индикаторных отверток является бесконтактный тестер напряжения. На корпусе вообще нет токопроводящих частей. Рабочая часть представляет собой удлиненный пластиковый “носик”, который подводится к проверяемому проводу (клемме).

Бесконтактный индикатор напряжения – “чувствует” фазу даже через изоляцию.

Он также удобен тем, что нет необходимости снимать изоляцию с проверяемого провода. Он реагирует не на контакт, а на изменяющееся электромагнитное поле, создаваемое проводником. При определенной интенсивности цепь срабатывает, и устройство сигнализирует о том, что оно является фазовым проводником, включив световой и звуковой сигнал.

Определение фазы и нуля с помощью мультиметра

Еще один прибор, который должен быть у каждого опытного домовладельца, – мультиметр. Стоимость недорогих, но достаточно функциональных моделей – в диапазоне от 300÷500 рублей. Стоимость недорогих, но достаточно функциональных моделей находится в диапазоне 300÷500 рублей.

Мультиметр – незаменимый инструмент в арсенале хорошего домохозяина.

Как же определить фазу с помощью мультиметра? Здесь может быть много различных вариантов.

А. Если жгут проводов имеет три проводника, т.е. фазу, нейтраль и защитное заземление, но цветовая маркировка не является четкой или определенной, можно использовать метод исключения.

Это осуществляется следующим образом:

Мультиметр подготовлен к работе. Подключите черный тестовый провод к гнезду COM, а красный – к гнезду для измерения напряжения.
Переключатель режима работы переводится в сектор для измерения переменного напряжения (

Затем измеряется напряжение между ранее изолированными проводниками. Всего существует три комбинации:

Между фазой и нейтралью напряжение должно быть близко к номиналу 220 В.
Между фазой и землей наблюдается такая же картина. Однако если линия оборудована защитой от токов утечки (УЗО), то защита может сработать. Если УЗО отсутствует или ток утечки незначителен, напряжение близко к номинальному значению.
Между нулем и землей не должно быть напряжения.

Именно последнее значение будет указывать на то, что проводник, не участвующий в данном измерении, является фазным проводником.

Определение фазного провода группы из трех проводов с помощью мультиметра методом исключения

После испытания отключите напряжение, изолируйте зачищенные концы проводников и проведите определение. Например, наклеив полоски белой клейкой ленты и пометив их соответствующим образом.

Б. Вы также можете проверить провод (контакт в розетке), непосредственно проверив напряжение на нем. Это делается следующим образом:

Подготовьте мультиметр таким же образом, как показано выше.
Затем измеряется испытательное напряжение. Здесь мы имеем дело с двумя целями одновременно. Первое – убедиться, что в линии нет разрыва, чтобы мы не искали фазу и ноль, как говорится, посреди ничего. Во-вторых, тестируется и само устройство. Если показания верны, это означает, что коммутация была выполнена правильно и в цепи имеется мощный резистор, обеспечивающий достаточную безопасность при последующих операциях.
Красный тестовый провод касается тестируемого проводника. Если это розетка, то щуп вставляется в розетку, если зачищенный конец проводника, то лучше использовать зажим “крокодил”.
Прикоснитесь к другому зонду пальцем правой руки. Наблюдайте за показаниями на дисплее мультиметра.

– Если эталонный зонд установлен на ноль, напряжение не отображается. Или значение будет очень низким – измеряется в единицах вольт.

Если контрольный щуп мультитестера находится в нулевом положении, то напряжение либо отсутствует, либо очень мало.

– В том же случае, когда измерительный провод находится в фазе, индикатор покажет напряжение в десятки вольт или даже больше. Конкретная величина не так важна – она зависит от очень многих факторов. Это связано с пределом измерения используемой модели мультитестера, сопротивлением тела, влажностью, температурой воздуха, обувью, в которую одет тестер, и т.д. Самое главное, что напряжение есть, и оно разительно отличается от второго контакта. Другими словами – фаза найдена.

И из этих показаний ясно, что фаза найдена.

Наверное, не каждый способен преодолеть психологический барьер – прикоснуться рукой к щупу, когда мультитестер подключен к сети. Бояться нечего – устройство было предварительно протестировано нами с помощью измерения напряжения. А ток, протекающий через него при замыкании цепи, мало чем отличается от тока отвертки. Но все же – для некоторых такое прикосновение становится прихологически невозможным.

Ничего страшного, можно сделать немного по-другому. Например, достаточно коснуться стены – штукатурки или даже обоев – вторым стилусом. Присутствует какая-то влага, которая замыкает цепь. Правда, показания на индикаторе, скорее всего, будут гораздо ниже. Но и этого будет достаточно, чтобы четко определить, какой контакт является фазовым.

Вторым “контактом” может быть просто стена рядом с испытательным полигоном.

Аналогичный тест будет таким же хорошим, если вторым контактом будет заземленное устройство или предмет, например, радиатор или водопроводная труба. Также подойдет металлическая рама, даже не заземленная. А иногда даже один зонд, подключенный к розетке, с другим зондом, лежащим на полу или столе, может изменить ситуацию. При проверке фазы тестер может показывать единицы или десятки вольт. В случае нулевого проводника естественно появится ноль.

В. С определением фазы, как видите, особых проблем нет. Но как быть, если проводников три. То есть, фаза определена, и теперь нужно выяснить, какая из двух других равна нулю, а какая – защитной земле.

Это не так просто. Конечно, существует несколько методов. Но ни одна из них не может претендовать на роль “окончательной истины”. Поэтому для этого требуется специальное оборудование, которым располагают профессиональные электрики.

Но иногда помогает и самоконтроль.

Один из них уже упоминался выше. Когда мы измеряем напряжение между фазой и нулем, оно не должно вызывать никаких особенностей. Однако при измерении между фазой и землей неизбежный ток утечки может вызвать срабатывание системы защиты – УЗО.

Даже небольшой ток утечки между фазой и защитным заземлением может вызвать срабатывание УЗО.

Другим способом определения нейтрали и защитного заземления является зондирование. Вы можете попробовать, переключив мультиметр на измерение сопротивления в диапазоне, скажем, до 200 Ом и, конечно, отключив напряжение на панели, измерить сопротивление между этими проводниками и гарантированно заземленным объектом. При использовании заземляющего проводника это сопротивление теоретически должно быть намного меньше.

Но опять же, этот метод не надежен, так как связи разные и значения могут быть примерно одинаковыми, т.е. не значимыми.

Заземляющая планка в распределительном щите

Другой вариант – отсоединить заземляющую планку от цепи питания. В качестве альтернативы отсоедините от него проверяемый кабель. Затем проведите циферблатный тест или поочередно измерьте напряжение между фазой и двумя другими проводами. Результаты часто говорят вам о том, где нейтраль, а где физкультура.

Но, по правде говоря, этот метод не кажется ни эффективным, ни безопасным. Опять же, из-за различных нюансов проводки и коммутации в распределительных устройствах, результаты могут быть не совсем надежными.

В новой статье на нашем портале вы узнаете, как пользоваться мегомметром, его назначение и приемы использования видеоприбора.

Поэтому, если вам нужно убедиться, где находится нулевой провод и заземление, и вы не можете определить это самостоятельно, лучше поручить это квалифицированному электрику. При всей схожести домашней проводки эти проводники никогда не следует путать.

Итак, мы рассмотрели основные доступные методы определения фазы и нейтрали. Опять же, если визуальный метод определения (по цветовой маркировке изоляции) не гарантирует достоверной информации, то все остальные должны выполняться только с использованием специального оборудования. Никакой “100% методологии” со всевозможными картофелинами, пластиковыми бутылками, банками с водой и прочими “игрушками” – абсолютно неприемлемо!

Кстати, в публикации также ничего не говорится об использовании так называемого “тестера” – Лампочка в розетке с двумя проводами. Опять же – это связано с тем, что такие испытания прямо запрещены действующими правилами безопасной эксплуатации электроустановок. Не рискуйте сами и не подвергайте риску свою семью!

В конце публикации приводится короткий видеоролик, посвященный проблеме поиска фазного и нулевого проводника.
