Как определить параметры светодиодов

Разбирая части старых или неработающих устройств, часто можно обнаружить светодиоды. Однако в большинстве случаев они не маркируются и не идентифицируются иным образом. Поэтому определить их параметры на основе руководства пользователя просто невозможно. Естественно возникает вопрос: как можно определить параметры светодиода?

Опытные инженеры-электронщики редко задаются этим вопросом, поскольку точно определить параметры такого полупроводникового прибора они могут только на основании его внешнего вида и знания некоторых нюансов, характерных для большинства светодиодов. Мы рассмотрим эти нюансы подробнее.

SMD5730 – является практически полным аналогом предыдущей модели. Существуют версии 5730-05 и 5730-1.

1. все о светодиодах

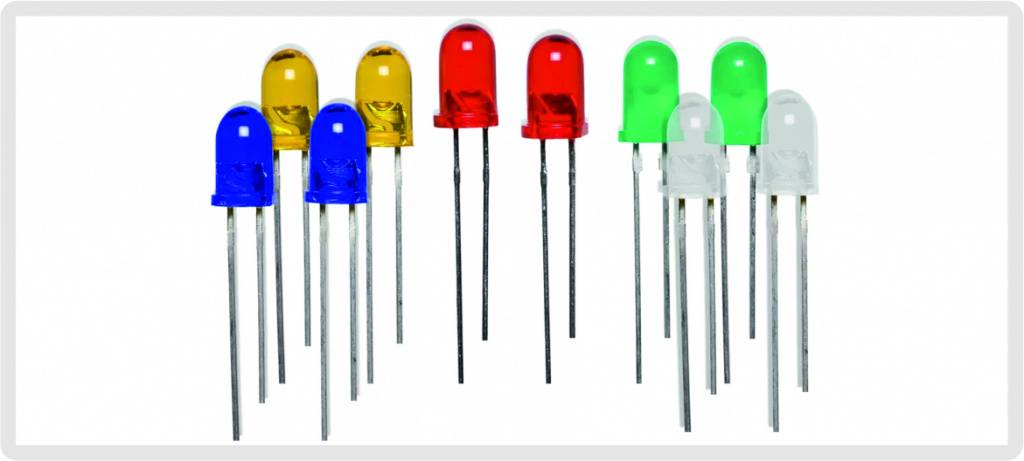

Первоначально светодиоды использовались только в качестве индикаторов на оборудовании и приборах. Яркость индикаторных диодов была низкой, и их свечение было заметно только в темноте. Они отличались конструкцией выводов: два вывода (анод и катод) выходили из круглого корпуса.

С развитием технологий и спросом на альтернативные источники света появились мощные и яркие диоды. Многолетние разработки привели к созданию SMD-диодов и многокристаллических COB-диодов. Они используются в современных светильниках, люстрах и прожекторах и выгодно отличаются от ламп накаливания и галогенных ламп благодаря более высокой светоотдаче и яркости до нескольких тысяч люмен.

Одночиповое компактное устройство с умеренной мощностью (0,12 Вт) и световым потоком до 11 лм. В зависимости от исполнения он излучает белый свет с различной цветовой температурой, а также синий, желтый, зеленый, красный и оранжевый свет. Для защиты от воздействия окружающей среды и коррекции цветовой температуры кристалл покрыт люминофорным составом.

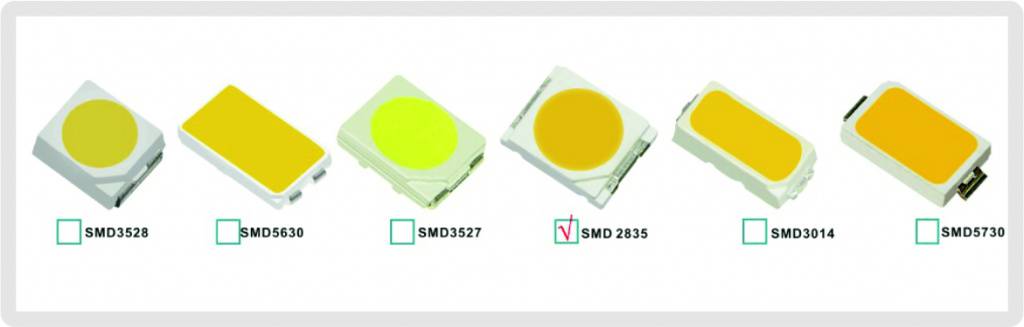

Типы SMD светодиодов. Расшифровка маркировки.

светодиодное освещение – это те, которые могут обеспечить такой же световой поток, как и традиционные источники света, или даже превосходят их. Существует 4 распространенных типа: SMD, COB, Filament и PCB STAR.

Однако мы остановимся на самых популярных световых диодах – SMD

SMD переводит с английского = Surface-Mount-Device. Они состоят из полупроводникового чипа или кристалла, установленного на подложке. Под ним находятся контакты для подключения. Каждый такой диод заключен в корпус, который может быть непосредственно припаян к любой поверхности. Именно поэтому их называют “изделия для поверхностного монтажа”..

Они очень популярны благодаря своей низкой стоимости, высокой надежности и длительному сроку службы, и, прежде всего, высокой светоотдаче. Тип SMD используется в большинстве светодиодных ламп и светильников.

Как расшифровать маркировку SMD?

Подробное рассмотрение всех типов SMD светодиодов

Ттип	Размер корпуса мм	Номер кристаллы	Мощность, W	Световой поток, LM	Рабочий ток мА	Температура рабочая температура	Угол угол освещения	Цвет подсветки
3528	3.5х2.8	1 или 3	0,06 или 0,2	0.6 – 5.0	20	-40. +85	120 – 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050	5.5х1.6	3 или 4	0,2 или 0,26	2 – 14	60 или 80	-20. +60	120 – 140	белый, теплый, синий, желтый, зеленый, красный, RGB, WRGB
5630	5.6х3.0	1	0.5	57	150	-25. +85	120	холодный, нейтральный, теплый
5730	5.7х3.0	1 или 2	0,5 или 1	50 или 158	150 или 300	-40. +65	120	холодный, белый, нейтральный, теплый
3014	3.0х1.4	1	0.12	9 – 11	30	-40. +85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0,2 или 0,5 или 1	20 или 50 или 100	60 или 150 или 300	-40. +65	120	холодный, нейтральный, теплый

SMD 3528 могут быть монокристаллическими (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристаллическими (RGB). Кристаллы заключены в прозрачный состав или компаунд с добавлением люминофора для выравнивания цветового отклика диода.

Этот тип светодиодов имеет относительно низкий световой поток. Но благодаря своим небольшим размерам, умеренной стоимости и способности светиться различными цветами, включая RGB, она до сих пор находит широкое применение в недорогих светильниках и декоративных осветительных приборах. Светодиоды 3528 очень часто используются в светодиодных лентах.

SMD 5050 – исключительно трех- или четырехкристальные (RGBW). Если светильник одноцветный, все три кристалла имеют одинаковый или похожий (для выравнивания цвета) цвет светового излучения. Это означает, что диод 5050 имеет в три раза большую яркость, чем монокристаллический smd 3528. Кристаллы также защищены компаундом с люминофором или без него.

SMD 5050 является наиболее популярным и используется для декоративного освещения и подсветки. Он имеет оптимальное соотношение стоимости и мощности и может обеспечить любой цвет подсветки (в случае rgb5050), включая белый высокой яркости (версия с четырьмя чипами), просто изменяя мощность на каждом кристалле. Чаще всего такие светодиоды встраивают в такие декоративные светодиодные ленты, как: одноканальные, где три кристалла соединены параллельно и питаются одним напряжением; RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов с плотностью 60 штук на 1 метр светодиодной ленты, ее можно успешно использовать не только для декоративной подсветки, но и для интерьерного освещения. В этом случае цветовая температура и даже цвет света могут быть изменены пользователем, достаточно установить соответствующий драйвер.

Примеры изделий с SMD5050

SMD 5630 и 5730

SMD 5630 – это мощное однокристальное устройство, способное генерировать до 57 люмен. Благодаря встроенной защите с двумя резисторами он выдерживает импульсные токи до 400 мА и смену полярности. Диод имеет четыре вывода, но только два задействованы в работе кристалла. Два других и металлическая подложка используются для лучшего рассеивания тепла. Цвет света светодиода – белый с различными цветовыми температурами.

Модель 5730 выпускается в одно- или двухкристальном исполнении. Первая имеет схожие характеристики с моделью 5630, а вторая в два раза мощнее (1 Вт) и может создавать световой поток до 158 лм.

Оба типа устройств излучают белый свет с различной цветовой температурой и могут использоваться для производства мощных светодиодных лент, ламп и прожекторов.

Одночиповое компактное устройство с умеренной мощностью (0,12 Вт) и световым потоком до 11 лм. В зависимости от модификации он может излучать белый свет с различной цветовой температурой, а также синий, желтый, зеленый, красный и оранжевый свет. Для защиты от воздействия окружающей среды и коррекции цветовой температуры кристалл покрыт люминофорным составом.

Основными областями применения SMD 3014 являются светодиодные ленты и модули для декоративного освещения, фары и лампы для них. Часто используется в автомобильных лампах

Мощный однокристальный светодиод. Выпускается в трех вариантах: 0,2, 0,5 и 1 Вт. Излучает белый свет различной цветовой температуры, размеры корпуса такие же, как у 3528, но отличается прямоугольной линзой (у 3528 она круглая).

Из-за высокой популярности этих устройств выпускается много подделок, в которые устанавливаются менее мощные кристаллы. Таким образом, хотя китайский SMD 2835 официально производится, он оснащен кристаллом мощностью всего 0,09 Вт. Внешне его невозможно отличить от одного ватта из-за добавленного в состав люминофора, так как он непрозрачен и поэтому размер кристалла не воспринимается. Устройство используется в мощных лампах накаливания, бытовых и уличных светильниках, прожекторах, светодиодных лентах.

Примеры изделий SMD2835

В целом, легче перечислить области нашей жизни, где нет SMD-светодиодов, чем те, где они используются. Белые светодиоды можно встретить в: тактических и карманных фонарях, автомобильных лампах, лампах накаливания различной мощности, декоративном внутреннем и наружном освещении. Многоцветные RGB и RGBW используются не менее широко: в указателях, дорожных знаках, светофорах, вывесках, рекламе; в лампах с переменной цветовой температурой; в ландшафтном дизайне; в декоративном внутреннем и наружном освещении; в указательных устройствах.

Для справки: Светодиодная технология существует не так давно. Первый диод, излучающий свет в видимом диапазоне, был изобретен в 1962 году в компании General Electric. Первые светодиоды стоили более 200 долларов за светодиод, а до 1970-х годов единственным цветом, который мог излучать светодиод, был красный. Использование светодиодов в лампах накаливания довольно широко распространено. Первые массовые установки светодиодного освещения появились только в последние несколько лет, и технология постоянно совершенствуется.

Ток не увеличится на 50%, но нагрузка на светодиод увеличится вдвое, то есть он будет работать на 50% короче.

Четверг, 19 января 2012 г.

Светодиоды – маркировка, характеристики, подключение

Светодиодная маркировка

Рисунок 1. Структура 5 мм светодиодных сигнальных диодов

Таблица падения напряжения светодиодов в зависимости от цвета

Как запитать светодиод в сети 220 В.

25 комментариев:

Информативно, особенно я узнал о распараллеливании или не знал о нем.

Алмазная служба.
Подключение бытовой техники: стиральных и посудомоечных машин, кухонных плит, включая встраиваемые, вытяжек и т.д. http://vk.com/club38610849

полезная информация, пригодилась при подключении светодиодов в автомобильные лампы

Кошмар, измените цвет шрифта, как можно читать такой цвет, да еще на коричневом фоне?

Коррекция цвета, это лучше?

“Изменение напряжения питания всего на одну десятую вольта для обычного светодиода (с 1,9 до 2 вольт) приведет к пятидесятипроцентному увеличению тока, проходящего через светодиод (с 20 до 30 миллиампер)”.

Я посчитал, что 1,9 вольта с резистором 95 Ом дают 0,02 мА тока на диод, а 2 вольта с тем же резистором дают 0,021 мА тока. Разница составляет 5%, а не 50%. Где находится ошибка?

Ток не увеличится на 50%, но нагрузка на светодиод уменьшится вдвое, т.е. он будет работать на 50% меньше времени.

Да, измените напряжение на 1 вольт, и ток через светодиод изменится на 50%. Это катастрофа. Поэтому мы должны быть предельно осторожны.
Спасибо вам за вашу тяжелую работу. Эта тема будет актуальна еще долгие годы. Меня интересуют белые светодиоды для замены ламп накаливания и энергосберегающих ламп. Существуют ли более мощные светодиоды, 50-100 мА или даже больше, с приличной яркостью, чтобы один светодиод мог заменить лампу накаливания? Тогда можно также поработать со схемой стабилизации тока.
Удачи. Счастливой работы.
PS Мне также трудно читать на темном фоне. Классический – черный шрифт на белом, приемлемо светлом фоне. Многие люди экспериментируют с красным, синим, коричневым и черным цветом. Это труднее читать. Но тут спорить не приходится. Это дело вкуса.

andre.58, вы сами пишете чушь и вводите в заблуждение других неофитов.
Из-за нелинейности ВАХ диода зависимость между током и напряжением не пропорциональна. Особенности расчета режимов цепей с нелинейными элементами не скрываются от google. Удачи.

Мне понравилась статья, молодец – СПАСИБО, много нового узнала /не заглядывая в книги/ и продолжайте в том же духе – АВТОР.

Может быть, мне просто повезло, но я бы не стал настаивать на том, что тонкий электрод (внутри прозрачного корпуса) *всегда* является анодом. Я помню случаи, когда все было наоборот. Возможно, конечно, это китайский дефект, но я всегда проверяю вновь прибывшие диоды на полярность.

Я так многому научилась. Действительно ли невозможно подключить светодиод напрямую (без ограничивающего резистора) к источнику питания? А я не знал этих нюансов и подключил напрямую, и на пятый год схема работает и ничего не перегорает. :))) Падение – это не что иное, как напряжение питания светодиода! Очевидно, что если напряжение питания выше номинального, то светодиод “сгорит”, если ниже, то он просто не загорится. Поэтому вам нужно убедиться, что напряжение питания светодиода соответствует номинальному напряжению, самый простой способ – использовать резистор, но это не единственный способ, и если напряжение питания соответствует номинальному напряжению светодиода, то вам не нужно беспокоиться. Это выглядит примерно так.
Еще одна деталь – трансформаторы для светодиодных ламп стоят в разы дороже аналогичных трансформаторов для галогенок, а продавцы в магазинах втолковывают покупателям, что трансформатор, предназначенный для галогенок, нельзя использовать для светодиодов, ссылаясь на “экспертное” мнение “электриков”. Но галогенки более чувствительны к скачкам напряжения, чем светодиоды, поэтому это абсурд. То, что подходит для галогенных ламп, подходит и для светодиодов.
PS. И еще – изменение цвета фона – цвета шрифта, трудно читать.

Обычный с аксиальными проводами (слева) и SMD светодиод

smd 3528

Этот тип smd диодов может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). В первом случае устройство имеет два контакта для подключения, во втором четыре: один общий (катоды) и три анода. Кристаллы заключены в прозрачный компаунд или в компаунд с добавлением люминофора, который выравнивает цветовую характеристику диода и защищает его от воздействия окружающей среды.

Внешний вид однокристального и трехкристального диода 3528

Как видно из этикетки, этот тип светодиодов имеет относительно низкий световой поток. Однако благодаря своим небольшим размерам, умеренной стоимости и способности светиться различными цветами, включая RGB, он по-прежнему широко используется в недорогих светильниках и декоративных осветительных приборах.

Очень часто диоды 3528 входят в состав полос подсветки ЖК-дисплеев. Такая лента из smd диодов чаще всего используется в декоративных целях.

Автомобильное освещение и светодиодные ленты, оснащенные 3528

Если вы хотите узнать еще больше о светодиодах 3528 smd, прочитайте наш обзор о них.

Стенки и основание выполняют роль отражателей, фокусируя световой поток. Эти устройства имеют прямоугольные концы диаметром 3-10 мм и выпуклые линзы. Они требуют питания 2,5-5 В (предельный ток 20-25 мА) или 12 В, если используется встроенный резистор. Угол освещения либо широкий (110-140°), либо узкий (15-45°). Выходная мощность белых светодиодов составляет примерно 3-5 Лм.

Типы светодиодов: Характеристики

Решая, какие светодиоды лучше для освещения, учитывайте, что величина светового потока сверхъярких светодиодов PCB Star leads, хотя это тип SMD. Разница в том, что это точечный источник сильного света, а не массив кристаллов, что облегчает фокусировку. По этой причине эти сверхъяркие, мощные светодиоды удобно использовать в фонарях.

Наиболее универсальными светодиодами являются SMD-светодиоды. Можно выделить следующие преимущества этого типа:

высокая энергоэффективность;
прочный полимерный корпус;
средняя стоимость;
легкость в обслуживании;
длительный срок службы;
хорошие характеристики охлаждения благодаря использованию теплоотвода.

У этих светодиодов высокой яркости есть и недостатки:

более низкая эффективная яркость, чем у Filament;
неравномерное распределение светового потока в разных направлениях;
жесткий направленный свет.

Светильники накаливания более технологичны. Они состоят из полоски стекла, металлизированной с обеих сторон, которая питается электричеством. Массив светодиодов с люминофорным покрытием приклеен к верхней части ленты. Полоски с мощными светодиодами помещены в стеклянную колбу в виде всем хорошо знакомой гелиевой лампы. По сути, лампа накаливания – это диод COB, помещенный в газообразную среду.

Преимущества диодов накаливания заключаются в следующем:

Равномерность светового потока в различных направлениях;
Яркий свет, который не щиплет глаза;
высокая энергоэффективность;
длительный срок службы;
привычный внешний вид лампы накаливания;
возможность переработки из бытовых отходов.

Можно указать и на ряд недостатков:

хрупкий стеклянный корпус;
высокая стоимость;
Модели низкого класса имеют слабые возможности охлаждения;
не подлежит ремонту.

Видеоролик по теме (например, сравнение светодиодных лент SMD 3528, 5050, 5630, 5730):

Если после прочтения этой статьи у вас остались вопросы “Сравнение светодиодов: типы, виды, классификация, характеристики и назначение”Если после прочтения статьи “Сравнение светодиодов: типы, характеристики и назначение” у вас остались вопросы, вы можете задать их в комментариях, мы постараемся на них ответить.
