Как определить величину деления амперметра и вольтметра?

Я помню это с седьмого класса, когда физик объяснял нам это. Теперь я пользуюсь им постоянно, даже когда что-то готовлю и мне нужно проверить значение шкалы, скажем, пластикового мерного контейнера в мультиварке. Я вычитаю меньшее значение из большего, а затем делю на количество промежутков между “тире”.

Содержание

Я запомнил его с 7-го класса, когда физик объяснял нам его. Теперь я пользуюсь им постоянно, даже когда что-то готовлю и мне нужно понять значение шкалы, например, пластикового мерного контейнера в мультиварке. Я вычитаю меньшее значение из большего, а затем делю на количество промежутков между “тире”.

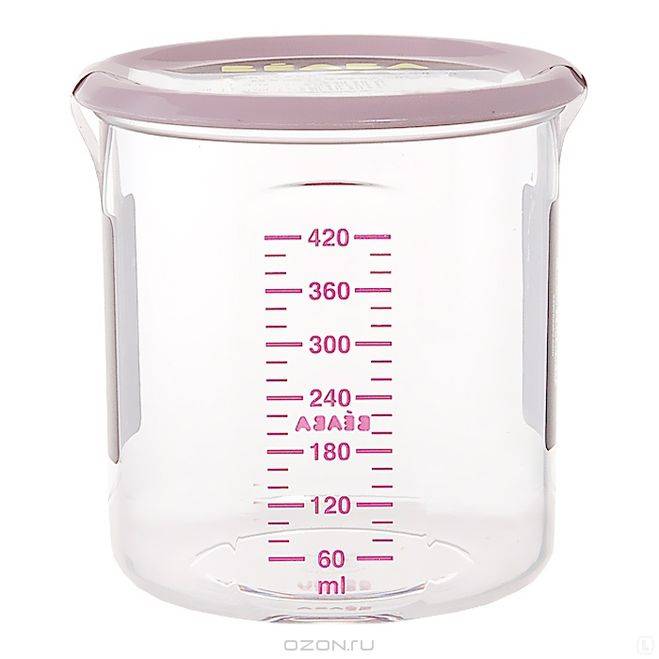

Например, здесь. 120 мл минус 60 мл = 60 мл. Разделив на три, получаем 20 мл. Это означает, что цена одного отреза равна 20 мл.

Есть нечто общее у всех измерительных приборов – это шкала, разделенная делениями.

В обычных ручных часах, например, мы привыкли к циферблату с шестьюдесятью делениями, каждое из которых равно одной минуте. Но что делать, если современные часы имеют только четыре деления? Пятнадцать, тридцать, сорок пять и шестьдесят. Так что же такое дивизия?

Это очень просто, мы отнимаем меньшую часть от большей, например, от 45 отнимаем 15 и разница между этими делениями составляет 30. Теперь, чтобы узнать значение делений, нам нужно разделить эту разницу на 2, что является количеством произведенных делений. Таким образом, значение деления этих часов составляет 15 минут.

Аналогичным образом решите проблему с помощью любого измерительного прибора, амперметра или вольтметра. Вычтите меньшее значение из большего, отмеченного на шкале, и разделите на количество неотмеченных черточек – делений между ними.

Определите значение деления амперметра и вольтметра по рисункам 8 и 9.

Рисунок 8

Рисунок 9

APP Учебник по физике 7 класс Перышкин. Курсовая работа: §4 Упражнение 1 Номер 2.

Используя рисунки 8 и 9, определите цену деления амперметра и вольтметра.

рис. 8

рис. 9

Решение

Чтобы найти цену деления, возьмите два соседних числа, найдите их разность (вычтите меньшее число из большего), затем разделите полученное число на количество маленьких черточек между числами.
Возьмите числа 0,5 и 1 на амперметре . Расстояния между этими полосами разделены на 10 делений.
Таким образом, значение каждого деления амперметра составит
$frac<1 A – 0,5 A> <10>= 0,05$ A.
Возьмите цифры 2 и 3 на вольтметре . Расстояния между этими полосами разделены на 5 делений.
Таким образом, значение каждого деления вольтметра составит
$frac<3 В – 2 В> <5>= 0,2$ В.

Допустимая погрешность счетчика будет равна его классу точности, т.е. γ = 1

Определение цены электромагнитного деления мультиметра E377 при включении для диапазона измерений 300; 750; 1500 мА

Решение. Значение шкалы прибора – это отношение предела измерения прибора (значение шкалы) А к общему числу делений шкалы N.

В этом случае значение деления шкалы миллиамперметра на каждом из его трех диапазонов измерения равно. 2:

2. электродинамический ваттметр Д5016/2 имеет два диапазона измерения тока: I_N = 2,5; 5A – и шесть для напряжения: U_N = 30; 75; 150; 300; 450; 600 В. Шкала ваттметра должна быть однополосной с числом делений N = I50, Определите деление ваттметра C_W для всех возможных комбинаций условий переключения. 3.

Для измерения напряжения U = 3300 В, а вольтметр Д5015/2 с нормирующим значением шкалы U_N = 75; 150; 300; 600 В, подключенных через трансформатор напряжения U510. Шкала вольтметра имеет 150 делений. Определите значение деления вольтметра С_V во всех диапазонах измерений, если коэффициент трансформации К 6000/100.

4. амперметр Д5014/2 с диапазоном измерения 2,5; 5 A. С односторонней шкалой из 100 делений, помещенной во вторичную обмотку трансформатора тока I515M. Определите значение деления амперметра C_A если коэффициент трансформации K = 50/5.

При проверке амперметра переменного тока методом сравнения проверяемый прибор А показал I = 5.00 A и ссылка A₀ = 5,12 A. Стандартное значение шкалы проверяемого прибора I_N = 10 А. Показания эталонного блока (I₀) соответствует действительному значению измеряемого тока, найдите абсолютную и приведенную погрешности проверяемого прибора. Присвоить проверяемому устройству класс точности, учитывая, что найденная ошибка является наибольшей.

Решение. Абсолютная погрешность прибора – это разница между показаниями прибора и истинным значением измеряемой величины (показаниями эталонного прибора):

ΔI = I – I₀ = 5.00 – 5.12 = -0.12 A,

Уменьшенная погрешность прибора определяется как отношение модуля абсолютной погрешности к стандартному значению шкалы прибора:

γ = |ΔI| /I_N = 0.12 / 10 = 0.012 = 1.2%

Класс точности прибора характеризует его точностные характеристики и определяется пределами допустимой приведенной погрешности прибора. Согласно ГОСТ 8711-78 (“Амперметры и вольтметры”), для указанных приборов допускаются следующие классы точности: 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0 i 5,0.

Поэтому, исходя из принятых классов точности, выбирается ближайшее число γ, т.е. при γ = 1,2 класс точности К = 1.5.

6. Вольтметр с классом точности 1,0 и диапазоном измерения U_N = 300 V. Показания вольтметра U=100 В. Определите абсолютную и относительную погрешность δ измерения и истинное значение измеряемого напряжения.

Решение. Поскольку истинное (действительное) значение измеряемой величины неизвестно, класс точности прибора используется для определения абсолютной погрешности измерения:

Погрешность прибора равна его классу точности, т.е. γ = 1 %.

Таким образом, измеренное значение напряжения U=100 В может отклоняться от фактического значения на 3 %. 7.

7. предельный ток, измеренный миллиамперметром, сопротивление которого составляет R_А= 5 Ом составляет 4-10 -3 А, Найдите сопротивление R_Ш шунт

Привет. Пожалуйста, помогите мне с ответом по физике….
Опускается поплавок со свинцовым грузом под ним
сначала в воду, а затем в масло. В обоих ( Подробнее…)

Параграф 4, задание 1 Перышкин Физика 7 класс. Секундомер, амперметр и вольтметр.

Определите значение деления секундомера (см. рисунок 10).
(2. Используя рисунки 8 и 9, определите величину деления амперметра и вольтметра.

Это такие инструменты). вот ответы

Здравствуйте, есть варианты ответа на вопрос.
На рисунке изображен деревянный стержень, плавающий в двух разных жидкостях. В (Подробнее.)

Привет. Пожалуйста, помогите мне с ответом по физике….
Опускается поплавок со свинцовым грузом на дне
сначала в воду, а затем в масло. В обоих ( Подробнее )

Привет всем! Мне нужен ваш совет, как ответить …
Составьте график сил, действующих на тело, которое плавает на поверхности жидкости. ( Подробнее )

Значение деления шкалы вольтметра V_2.

Определение цены деления измерительных приборов

Перед началом эксперимента определите значение деления измерительных приборов.

Значение деления шкалы измерителя A₁.

Микроамперметр A₁ может измерять токи до 50 мкА. Шкала имеет 5 делений, каждое из которых делится еще на 10 делений. Поэтому значение деления высокой шкалы микроамперметра равно , значение деления низкой шкалы микроамперметра равно . Для определения показаний микроамперметра значение деления необходимо умножить на число делений шкалы, соответствующее отклонению стрелки прибора.

Пример 1. Отклонение стрелки соответствует 2 делениям или 20 малым делениям. Показания микроамперметра равны или .

Значение деления шкалы миллиамперметра A₂.

Миллиамперметр A₂ измеряет ток до 2 мА. Шкала прибора имеет 5 делений, каждое из которых разделено на 10 делений. Поэтому наибольшее деление шкалы миллиамперметра равно , наименьшее деление шкалы микроамперметра равно . Считайте значение микроамперметра, умножив значение деления на количество делений шкалы, соответствующее отклонению стрелки.

Пример 2. Стрелка миллиамперметра отклоняется на 0,6 деления шкалы или на 6 делений шкалы. Показания миллиамперметра соответствуют или .

Значение шкалы вольтметра V_1.

Вольтметр V₁ измеряет напряжение до 0,5 В. Шкала имеет 5 делений, каждое из которых делится на 10 делений. Таким образом, значение больших делений шкалы вольтметра равно , значение наименьших делений шкалы вольтметра равно . Показание вольтметра равно произведению значения деления и числа делений шкалы, соответствующего отклонению стрелки прибора.

Пример 3. Игла вольтметра отклоняется на 3,2 деления или 32 малых деления. Показания вольтметра равны или .

Значение деления шкалы вольтметра V_2.

Вольтметр V₂ Вольтметр измеряет напряжение до 12 В. Верхняя шкала имеет 6 больших делений, каждое из которых делится на 10 делений. Таким образом, значение верхнего деления верхней шкалы вольтметра равно , а значение нижнего деления вольтметра равно . Показания вольтметра равны произведению величины деления на число делений шкалы, соответствующее отклонению стрелки прибора.

Пример 4. Игла вольтметра отклоняется на 4,5 деления или 45 малых делений. Показания вольтметра равны или .

I Как определить величину деления шкалы?

Определите величину деления измерительного цилиндра и погрешность измерения.
