Как преобразовать 380 в 220 В: три фазы в одну - услуги электромонтажа, строительства и ремонта

Существует два различных способа подключения приборов к такой сети, оба отличаются напряжением, которое они подают.

Содержание

Как преобразовать 220 В в 380?

Все бытовые приборы питаются четырьмя проводами от трехфазной сети – три фазных (линейных) провода L1, L2 и L3 и один нулевой (нейтральный) провод N, в то время как жилые дома питаются однофазным напряжением, для которого требуется только два провода – нейтральный и фазный.

Переменные напряжения в каждой фазе смещены на 120° для создания вращающегося магнитного поля в электродвигателях и уменьшения тока в нейтральном проводе.

Помимо количества проводников, трехфазная сеть имеет и другие особенности:

Напряжение сети. В однофазной системе существует только одно напряжение между фазой L и нейтральной точкой N, в то время как в трехфазной сети существует два напряжения с разными значениями. Это фаза L-N, равная 220 вольт, и линия, между любыми двумя фазными проводами L1-L2, L2-L3 или L1-L3, равная 380 вольт. Поэтому один из способов сделать 220 вольт из 380 – это просто подключить электрический прибор к нулю и фазе.
Различное сечение проводов. В однофазной проводке все проводники имеют одинаковое сечение и рассчитаны на полный ток нагрузки, тогда как в трехфазных сетях компенсирующий ток идет только по нейтральному проводнику. По этой причине нейтральный проводник имеет меньшее сечение, чем фазные провода, но нагрузка на фазы должна быть распределена как можно более равномерно.
Различное количество полюсов в автоматических выключателях. В однофазной системе необходимо отсоединить только фазный провод, поэтому можно установить однополюсный выключатель (кроме выключателя питания). В трехфазных сетях все фазы должны отключаться одновременно, поэтому требуется трехполюсный выключатель.

Вес и объем инвертора позволяют перевозить его, но он не дешев. Это делает приобретение инвертора нецелесообразным, если трехфазное электрооборудование используется нечасто.

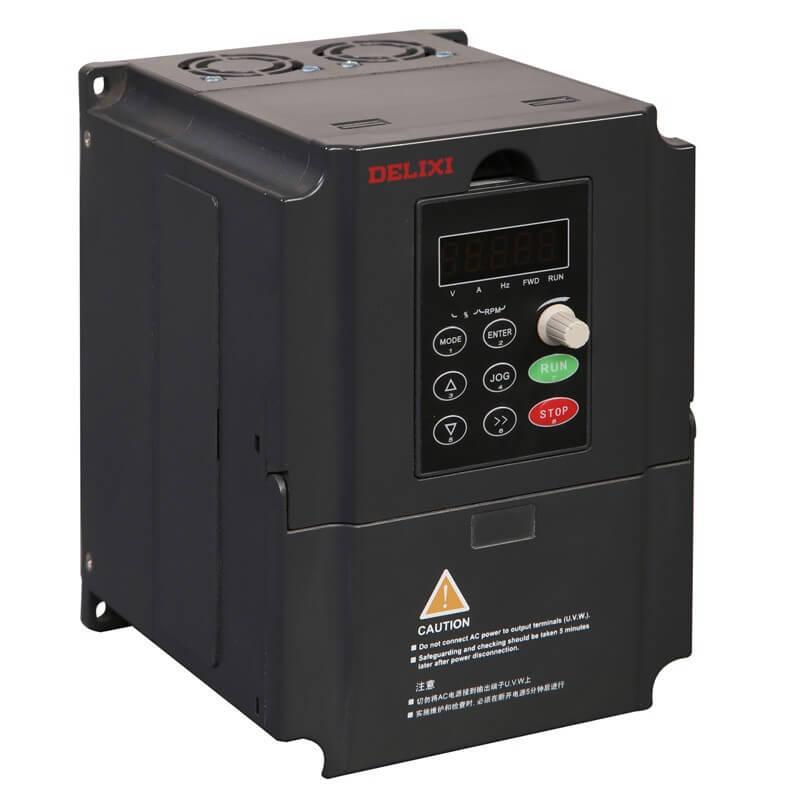

Особенности конструкции

Инвертор имеет схему защиты для предотвращения возможных сверхтоков и перенапряжений, а также для защиты от перегрева. Разработанные модели инверторов 220 – 380 обеспечивают плавный пуск двигателя, гарантируя постоянное повышение напряжения при пуске в зависимости от фазного тока.

Вес и объем инвертора позволяют транспортировать его, но это не дешевое решение. Поэтому покупка инвертора нерентабельна, если трехфазное электрооборудование используется редко.

Усовершенствованные модели предлагают ряд дополнительных опций, таких как

Удлинительный кабель и комплект петель;
Панели дистанционного управления;
датчики параметров процесса;
резисторы и тормозные прерыватели;
входные и выходные фильтры; интерфейсные платы и модули и т.д.

Из объяснений трендстартера совершенно не ясно, какая схема и электропроводка у него “за стеной”.
Вполне возможно, что там есть только 380 В без каких-либо “нулей”.

Как правильно извлечь 220 из 380В.

Нет, ну есть лечение по снимкам, а здесь даже снимка нет.

Честно говоря, не знаю, где и что у вас там.
Если у вас только 380, то из него вы получите 220 с помощью трансформатора

Я не понимаю, что тут не очень умного?

самый простой способ преобразовать 380 В в 220 В – это трансформатор :-:

Из объяснений тредстартера совершенно не ясно, какая схема и электропроводка находится у него “за стеной”.
Вполне возможно, что имеется только 380 В без каких-либо “нулей”.

100 кВт и 380 В – это не дополнительная розетка в доме.

Необходимо посмотреть, какой это тип установки. Откуда он берется и как его можно подключить. Вызовите электрика.

Вам нужно искать, но в целом:

Внимательно прочитайте проблему, и вы все поймете,

380 на панель
1.Возьмите автоматический выключатель (16-25A) может быть 1пол. или 2пол.
2 полюса лучше.
2.Возьмите УЗО, 2 полюса, подключите их.
Все
Автомат не может поставить УЗО, замененный автоматическим выключателем DIF, имеет тот же принцип работы, что и УЗО + автомат.
Вам не нужно беспокоиться о таких вещах.
Если где-то сгорел ноль, и вы не боитесь, поищите статистику сгорания 0, или пройдитесь по всем цепям и сделайте обзор.
Выполните заземление снаружи.
Получите чертеж для своих домиков и лицензированного подрядчика по электрике.
Убедитесь, что нет риска поражения электрическим током.

Другими словами, существует сила, которая вращает ротор в разное время.

Особенности конструкции

Перед началом работы ознакомьтесь с конструкцией двигателя AD (асинхронный двигатель).

Устройство состоит из двух компонентов – ротора (подвижная часть) и статора (неподвижная часть).

Статор имеет специальные пазы (углубления), в которые помещаются обмотки, расположенные таким образом, что угловое расстояние составляет 120 градусов.

Эти обмотки образуют одну или несколько пар полюсов, количество которых определяет частоту, с которой может вращаться ротор, а также другие параметры электродвигателя – КПД, мощность и другие.

Когда асинхронный двигатель подключен к трехфазной сети, ток протекает через обмотки с разными интервалами.

Это создает магнитное поле, которое воздействует на обмотки ротора и заставляет их вращаться.

Другими словами, создается сила, которая вращает ротор с различными интервалами.

Если АД подключен к сети с одной фазой (без каких-либо подготовительных работ), ток появится только в одной обмотке.

Создаваемый крутящий момент будет недостаточен для перемещения ротора и поддержания его в движении.

Поэтому в большинстве случаев для поддержания работы трехфазного двигателя требуются пусковой и рабочий конденсаторы. Но есть и другие возможности.

Как упоминалось выше, конденсатор чаще всего используется для запуска двигателя с короткозамкнутым ротором от однофазной сети.

Преимущества и недостатки трехфазных и однофазных сетей

Использование трехфазного напряжения 380 вольт для питания частного дома имеет ряд отличий от однофазного 220 вольт, поэтому при принятии решения о подключении к такой сети важно проанализировать все преимущества и недостатки такой схемы электроснабжения.

Трехфазная сеть имеет много преимуществ перед однофазной:

Меньшее сечение соответствующего кабеля. Когда нагрузка равномерно распределяется по отдельным фазам, можно увеличить общую мощность оборудования.
Подключение трехфазных электродвигателей без дополнительного оборудования и потерь электроэнергии. Обычные асинхронные двигатели теряют большой крутящий момент при подключении к однофазной сети или необходимо приобретать специальный инвертор.
Дополнительные возможности для модернизации и ремонта электрооборудования. Зная, как перевести 380 в 220, вы сможете изменять подключение электроприборов в зависимости от ситуации.

Кроме того, в некоторых случаях снабжение здания трехфазным электричеством позволяет получить разрешение от коммунальной компании на увеличение энергопотребления.

Наряду с преимуществами, трехфазное электроснабжение имеет и недостатки:

Для изменения схемы необходимо получить разрешение от электросетевой компании;
Дополнительные расходы, связанные с заменой питающего кабеля;
Увеличение размеров и стоимости оборудования в главном распределительном щите.

Переменные напряжения в разных фазах смещены на 120° для создания вращающегося магнитного поля в двигателях и уменьшения тока в нейтральном проводнике.

Где подключить заземление

Помимо нулевого и фазного проводников, в современных электроустановках используется еще один проводник – защитное заземление. Здесь соединяются корпуса электроприборов и светильников.

Если изоляция между этими деталями и токопроводящими частями нарушается, возникает короткое замыкание или ток утечки. Это явление вызывает срабатывание автоматического выключателя или дифференциальной защиты соответственно.

В современных системах электроснабжения жилых домов используются три типа систем заземления:

TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только на подстанции, на нейтраль вторичной обмотки трансформатора, а затем к потребителю подводится комбинированный PEN провод, который выполняет функцию и заземления, и нейтрали. В этом случае защитное заземление заменяет защитное заземление, а подключение корпуса прибора запрещено ПУЭ 1.7.132. При таком расположении для защиты людей от поражения электрическим током необходимо использовать устройство защитного тока или устройство защитного тока (УЗО).
TN-C-S. Это более современная система, в которой подключенный провод PEN в главном распределительном щите разделен на нейтраль N и заземление PE. Распределительный пункт подключается к контуру заземления здания. В соответствии с DSE п. 1.7.135 соединение этих проводников после разделения запрещено. Заземляющий проводник при плоской прокладке в этой системе должен быть подключен к заземляющему проводнику.
TN-S. Самая современная схема, в которой питание осуществляется по пяти проводникам – трем фазным проводникам L1, L2 и L3, нейтральному проводнику N и заземляющему проводнику PE. В этом случае заземление подключается только к заземляющему проводнику.

В крайнем случае, допускается подключение защитного заземления к отдельному контуру, выполненному в соответствии с положениями ПУЭ п. 1.7.100-118. В этом случае получается система заземления CT.
