Если ни на одном из силовых контактов нет напряжения, значит, линия питания неисправна и реле тоже. Причины неисправности линии электропередачи могут быть различными, но в первую очередь стоит проверить предохранитель. Если на одном из силовых контактов реле есть напряжение, то при включении реле (реле щелкает, на управляющих контактах есть напряжение) на другом силовом контакте также должно быть напряжение.
Как проверить реле в автомобиле?
Для многих автовладельцев реле является очень запутанной вещью. Его неисправность может определять выход из строя различных устройств, поэтому необходимо знать, как проверить работу реле.
Чтобы понять, как это работает, стоит прочитать очень подробную статью Как работают реле в автомобилях. Вкратце: в корпусе реле находится небольшой электромагнит. Подача напряжения на его контакты притягивает перемычку, которая замыкает контакты линии питания – устройство включено. Исходя из этого, существуют определенные неисправности реле, которые могут привести к его отказу.
При диагностике неисправностей в устройствах, подключенных через реле, важно убедиться, что реле работает. В современных автомобилях реле устанавливаются в блоках проводов, поэтому вам нужно будет это учесть. Если у вас есть “свободно стоящее” реле, принципы те же.
Проверьте наличие питания на контактах управления
Реле должно “щелкать” при возникновении определенных условий, необходимых для включения устройств, питающихся от реле (например, включение фар из салона). Если он щелкает, переходите сразу к следующему разделу статьи о силовых контактах. Если он не щелкает, проверьте отсутствие напряжения на контактах управления. Наличие напряжения можно определить с помощью простой контрольной лампы или мультиметра. Мультиметр способен показать низкое напряжение, которое лампочка “не обнаружит”.
Для измерения напряжения на контакте реле в некоторых случаях достаточно слегка выдвинуть реле из монтажного блока и коснуться одного из управляющих контактов байонетом контрольной лампы или мультиметра. Другой щуп должен быть правильно расположен по отношению к металлу корпуса. Однако безопаснее и проще полностью снять реле и вставить зонд в соответствующее гнездо на приборе.
Если напряжение отсутствует на любом из управляющих контактов, реле не включится и, скорее всего, не является виновником отказа устройства. Ищите причину, по которой на реле не подается напряжение.
Для того чтобы магнит внутри реле работал, помимо плюсовой стороны должна быть земля, или соединение с корпусом. Вы можете проверить наличие этого провода, используя тот же “земляной провод”. Поместите один байонет лампы на плюсовую клемму аккумулятора, а другой – на гнездо “земля” монтажного блока. Не соединяйте эти точки обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр устранят эту опасность и покажут, есть ли заземление в данной розетке.
Проверьте наличие напряжения на клеммах питания реле.
Если реле щелкает, значит схема управления работает, магнит работает и перемычка перемещается. В этом случае проверьте напряжение на контактах питания реле. На одном из контактов всегда есть напряжение, а на другом контакте оно должно появляться при включении реле. При выключенных устройствах, подключенных к проверяемому реле, найдите контакт питания под напряжением. Для этого вставьте штырь контрольной лампы или мультиметра в соответствующее гнездо на монтажном блоке, а другой конец – в кузов автомобиля.
Если ни на одном из силовых контактов нет напряжения, значит, линия питания неисправна и реле тоже. Причины неисправности линии электропередачи могут быть различными, но в первую очередь стоит проверить предохранитель. Если на одном из силовых контактов реле есть напряжение, то при включении реле (реле щелкнуло и на управляющих контактах появилось напряжение) на другом силовом контакте также должно быть напряжение.
Если реле включено, а напряжение есть только на одном контакте питания, это означает, что через контактную группу реле не протекает ток. Обычно это вызвано подгоранием контактов перемычки, замыкающей линию питания. Проще заменить такое реле на новое, так как разбирать конструкцию и пытаться очистить перемычку довольно сложно и ненадежно. Тем более что стоимость большинства реле невысока.
Процесс тестирования реле также показан на видео:
Как проверить реле автомобиля с помощью мультиметра
Неисправное реле может вызвать неисправность в электрической системе автомобиля (например, бензонасос, обогрев сидений, обогрев стекол, электрические стеклоподъемники и т.д.) Вот простой способ самостоятельно проверить реле автомобиля.
Схема подключения 4-х и 5-ти контактного реле:

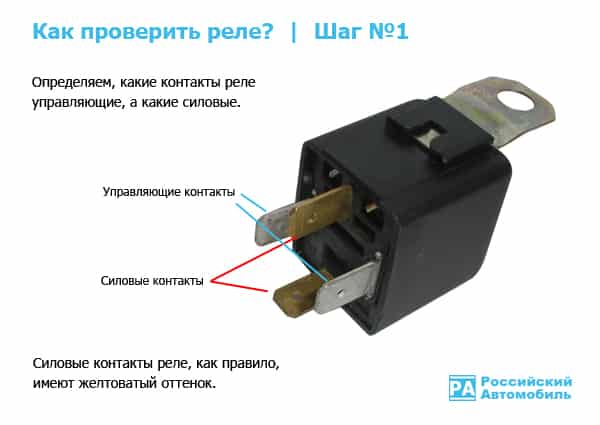

Для проверки реле вам потребуется (Все контакты реле имеют маркировку, а силовые контакты обычно желтоватого цвета):
- Подайте напряжение 12 В (например, от аккумулятора) на клеммы обмотки катушки реле (управляющие контакты 85 и 86).
- Измерьте сопротивление (мультиметр в режиме омметра) между проводами питания (30 и 87).
Если реле работает, оно будет щелкать при подаче напряжения, а сопротивление будет близко к нулю (бесконечно мало). В противном случае реле неисправно и подлежит замене.
Особенности испытания 5-полюсного релеНа реле должно быть подано напряжение: клеммы 30 и 88 должны быть замкнуты, а при подаче напряжения на управляющие контакты (85 и 86) они должны разомкнуться. В противном случае реле неисправно.
Процесс тестирования реле также показан на видео:
Напомним, что другой причиной неисправности в электрической системе автомобиля может быть повреждение проводки или короткое замыкание. Причину также можно определить с помощью мультиметра.
Наиболее распространенными разновидностями мультиметров являются аналоговые и цифровые. Ниже мы рассмотрим, как они устроены и как работают.
Как проверить регулятор напряжения
Но все это не указывает напрямую на неисправность регулятора напряжения. Реле проверяется специальным способом, который технически не сложен для любого водителя:
- Возьмите вольтметр, измерьте напряжение на клеммах аккумулятора сначала после запуска двигателя. Когда автомобиль выключен, напряжение аккумулятора составляет 12,7 В или чуть меньше. При напряжении 12 вольт зарядка обязательна! Это недозарядка, причину которой необходимо найти как можно скорее.
- Заведите автомобиль, установите измерительный прибор на 20 В. Подключите измерительные щупы к клеммам аккумулятора. Когда вы увидите 13,2 -14 В, поздравляю! Теперь увеличивайте обороты двигателя, пока тахометр не покажет 2000-2500. Нормальное напряжение составляет 13,6-14,0 В.
- Давайте разгонимся до максимума: 14,5 В – это предел при хорошем регуляторе!
Если во время прогазовки напряжение остается в пределах 12-12,7 В или превышает 15 В, можно считать, что пришло время заменить регулятор.
Однако следует знать, что иногда такие фокусы случаются, если неисправен сам генератор переменного тока. Замените регулятор и снова проверьте его работу. Все одинаковые? Тогда вам также придется ремонтировать генератор переменного тока. В случае генератора, оснащенного реле, демонтаж генератора также обязателен!
Обратите внимание, что для проверки реле необходима функция самого пробника.
Диагностика обмотки
Перед проверкой реле бензонасоса или любого другого реле на обрыв цепи всегда проверяйте сопротивление катушки. Часто эта информация написана на корпусе или можно найти технический паспорт. Если ничего нет, ориентируйтесь на диапазон от десятков до сотен Ом.
- Сначала установите режим сопротивления. Это обозначается символом Ω. Просто установите переключатель в это положение.
- Вставьте красный щуп в гнездо с маркировкой VΩmA. Черный – COM, в самом низу.
- Прикоснитесь стилусом к контрольным штифтам – на экране появятся цифры (или передвиньте стрелку). Если они находятся в пределах допустимых значений, то все в норме и катушка в порядке.
Обратите внимание, что катушка может быть защищена диодом.
Например, реле стеклоочистителей в автомобиле часто поставляется в комплекте. Этот элемент может показывать разные значения в зависимости от полярности. Поэтому, чтобы подстраховаться, поменяйте щупы местами после первого измерения.
f) Проверить время задержки срабатывания и сброса тех реле, для которых эта задержка установлена при выборе уставок или указана в инструкциях по проверке защит и автоматики в цепи, в которую включено проверяемое реле,
Проверка и регулировка реле во время работы
После повторного включения реле или после перемотки или изменения катушек, или после снятия реле необходимо проверить промежуточное и индексирующее реле следующим образом
a) Проведите внешний и внутренний осмотр и очистку реле,
b) Проверьте состояние механизма и контактов реле и при необходимости отрегулируйте их,
c) Проверьте сопротивление и диэлектрическую прочность токоведущих частей по отношению к магнитопроводу,
d) Проверьте напряжение или ток переключения и сброса, а для реле с удерживающей катушкой – также ток или напряжение удержания,
e) Для многокатушечных реле определите однополярные выводы обмоток,
f) проверить время задержки срабатывания и сброса тех реле, для которых эта задержка установлена при выборе уставок или указана в инструкции по проверке систем защиты и автоматического управления, в цепь которых включено проверяемое реле
ж) проверить работу и надежность реле при пониженном напряжении в полной схеме защиты.
В случае полной плановой проверки выполните пункты a, b, c, f и g.
В случае плановых частичных проверок, а также дополнительных и специальных проверок, объем проверки определяется условиями эксплуатации.
Промежуточные и индикаторные реле не имеют специальных схем для изменения тока или напряжения срабатывания, а также времени возврата и задержки. Поэтому эти параметры обычно регулируются путем изменения начального и конечного зазора между якорем и сердечником, изменения напряжения возвратной и контактной пружин и т.д. При этом одновременно изменяется время задержки реле и напряжение или ток срабатывания и возврата. Поэтому регулировка механизма реле должна проводиться одновременно с проверкой электрических характеристик реле.
Во время внешнего и внутреннего осмотра должны быть проведены следующие проверки
Состояние крышки, ее крепления к основанию и уплотнения между основанием и крышкой,
надлежащее функционирование и качество уплотнения остекления,
состояние выводов реле, исправность резьбы винтов и втулок, целостность головок и шлицев винтов, кромки гаек и концов болтов, наличие шайб и контргаек.
Осмотр механизма реле следует начинать с тщательной очистки реле от пыли. Особое внимание следует уделить проверке отсутствия стружки и металлических опилок на магнитопроводе, якоре и в зазоре между якорем и сердечником. Пыль удаляется мягкой щеткой, а стружка – металлической пластиной соответствующего размера.
Проверьте прочность планок, слегка потянув их и осмотрев. Ненадежные и окисленные соединения спаиваются заново. Использование кислот или паяльных составов не допускается. В качестве флюса рекомендуется использовать канифоль. Паяйте с помощью паяльника PIC30 или PIC40. Особое внимание перед пайкой следует уделить уходу за спаиваемыми деталями. Пайку следует выполнять быстро, хорошо нагретым паяльником, чтобы не повредить изоляцию проводников сильным нагревом.
В случае реле с гибкими многопроволочными проводниками проверьте проводники и паяные зазоры на наличие повреждений. Провода должны быть достаточно гибкими, не должны препятствовать движению механизма и ни в каком положении не должны касаться крышки релейного механизма.
Начальный и конечный зазоры между якорем и сердечником реле должны быть нормальной величины. Величину зазора следует проверять на глаз. Если электрические характеристики реле (коммутируемый ток или напряжение и время возврата или задержки) отклоняются от нормальных значений, рекомендуется проверить зазор с помощью измерителя зазора.
Проверьте начальное расстояние между замыкающими контактами, отклонение размыкающих и замыкающих контактов во время замыкания и проверьте, что контакты замыкаются и размыкаются одновременно.
Проверьте легкость перемещения механизма реле, отсутствие заедания в любом положении, четкий возврат в исходное положение из любого промежуточного положения.
Для реле с осями и подшипниками снимите подшипники, проверьте исправность подшипников и концов осей через увеличительное стекло.
Контакты, потерявшие правильную форму, заменяются новыми. Слегка подгоревшие контакты зачищаются напильником и полируются. Вмятые и погнутые контактные пружины ремонтируются или заменяются новыми.
Проверьте затяжку винтов и гаек, крепящих части и выходы реле к втулке основания. Винты, крепящие клеммы внутри реле к втулке, и винты или штифты для подключения внешних проводов к реле не должны соприкасаться друг с другом внутри втулки.
При настройке тока и напряжения срабатывания и возврата, времени задержки и т.д. необходимо учитывать следующие основные моменты:
Если пусковой зазор между якорем и сердечником уменьшается, напряжение срабатывания и время задержки срабатывания уменьшаются,
Когда торцевой зазор между якорем и сердечником уменьшается, обратное напряжение уменьшается, а задержка увеличивается,
При ослаблении возвратной пружины напряжение срабатывания и задержка срабатывания уменьшаются, а напряжение и время возврата увеличиваются,
Увеличение числа контактов и повышение давления пружины приводит к увеличению напряжения и уменьшению времени возврата,
Увеличение количества нормально замкнутых контактов и давления пружины увеличивает время срабатывания.
Используя эти основные принципы, можно найти удобный способ изменения характеристик реле любого типа. Следует учитывать, что все эти изменения оказывают сильное влияние на контактную систему реле. Ослабление возвратной пружины снижает надежность размыкающих контактов и ухудшает работу замыкающих контактов при прерывании тока нагрузки. Затягивание возвратной пружины увеличивает давление размыкающих контактов и облегчает замыкающим контактам прерывание тока нагрузки.
Для улучшения работы контактов рекомендуется установить максимально возможное натяжение возвратной пружины, которое обеспечивает необходимые значения напряжения или тока для срабатывания и возврата в течение времени задержки. Изменение начального и конечного зазора изменяет ход клапана и расстояние между замыкающими контактами.
Уменьшение этого расстояния приведет к ухудшению надежности разрыва контактов. Поэтому выгодно иметь максимально возможный ход клапана и, следовательно, максимально возможное расстояние открытия контакта.
На производительность реле также влияет количество рабочих контактов и напряжение контактных пружин.
Для проверки реле рекомендуется следующая процедура:
измерить и отрегулировать рекомендованные производителем расстояния между якорем и сердечником, между контактами, проверить ход якоря, возможность перемещения якоря в разных направлениях и т.д,
проверьте электрические характеристики реле и, если они отклоняются от нормальных значений, отрегулируйте реле в соответствии с приведенными выше методами.
Если вам понравилась эта статья, пожалуйста, поделитесь ею в социальных сетях. Это очень поможет в развитии нашего сайта!
Подайте управляющее напряжение на 86 и 87. Измерьте сопротивление цепи 30-87. Оно должно быть равно 0. Реле в порядке.
Как проверить реле
Подготовьте мультиметр. Переключите прибор в режим измерения сопротивления при 200 Ом. Замкните щупы, и на дисплее должно появиться 0 вместо 1, мультиметр работает и готов к использованию.
Для четырехконтактного реле. Проверьте сопротивление на контактах 85 и 86. Сопротивление должно составлять от десятков до сотен Ом.
Проверьте сопротивление на клеммах 30 и 87. При отсутствии напряжения на клеммах 85 и 86 мультиметр должен показывать 1.
Подайте управляющее напряжение на 86 и 87. Измерьте сопротивление цепи 30-87. Оно должно быть равно 0. Реле в порядке.
Для пятиконтактного реле порядок действий следующий. Не подавая управляющее напряжение, проверьте цепи 85-86 в том же порядке. Значение должно составлять от десятков до сотен Ом.
Затем проверьте сопротивление цепи 88-30. 0 на дисплее означает правильную работу реле. Между контактами 30 и 87, а также между 88 и 87 должна быть 1.
Подайте управляющее напряжение на 85 и 86. Проверьте контакты в том же порядке. Для цепи 30-88 мультиметр должен показывать 1. Для цепи 30-87 он должен быть равен 0. А для 88-87 он должен быть равен 1.
Если это так, то реле работает правильно.
