Как проверить УЗО

На практике это выглядит следующим образом:

Содержание

Как самостоятельно проверить автоматические выключатели УЗО – четыре простых способа

Самое худшее, что может случиться с автоматическим выключателем, – это то, что он не сработает в нужное время. Для предотвращения этого все устройства многократно тестируются не только во время производства, но и во время использования – это можно сделать в домашних условиях. Если автоматические выключатели и принцип их работы хорошо известны, то тестирование автоматического выключателя УЗО, т.е. готовность к нештатной ситуации, часто является загадкой для непосвященного пользователя электрооборудования.

Выбор неправильного защитного устройства может привести к следующим проблемам:

Что такое УЗО?

Правильное название УЗО – устройство остаточного тока. Это распределительное устройство используется для автоматического разрыва цепи, когда ток дисбаланса превышает установленные значения при определенных условиях.

Внутренний механизм устройства работает по следующим принципам: нейтральный и фазный провода подключаются к клеммам и сравниваются по току. Когда вся система в норме, нет разницы между показаниями фазного тока и показаниями нейтрального провода. Его появление указывает на утечку. Когда аномальное состояние проанализировано, устройство отключается.

Проще говоря, УЗО срабатывает и отключает сеть, когда ток начинает протекать вне проводки или оборудования, подключенного к сети.

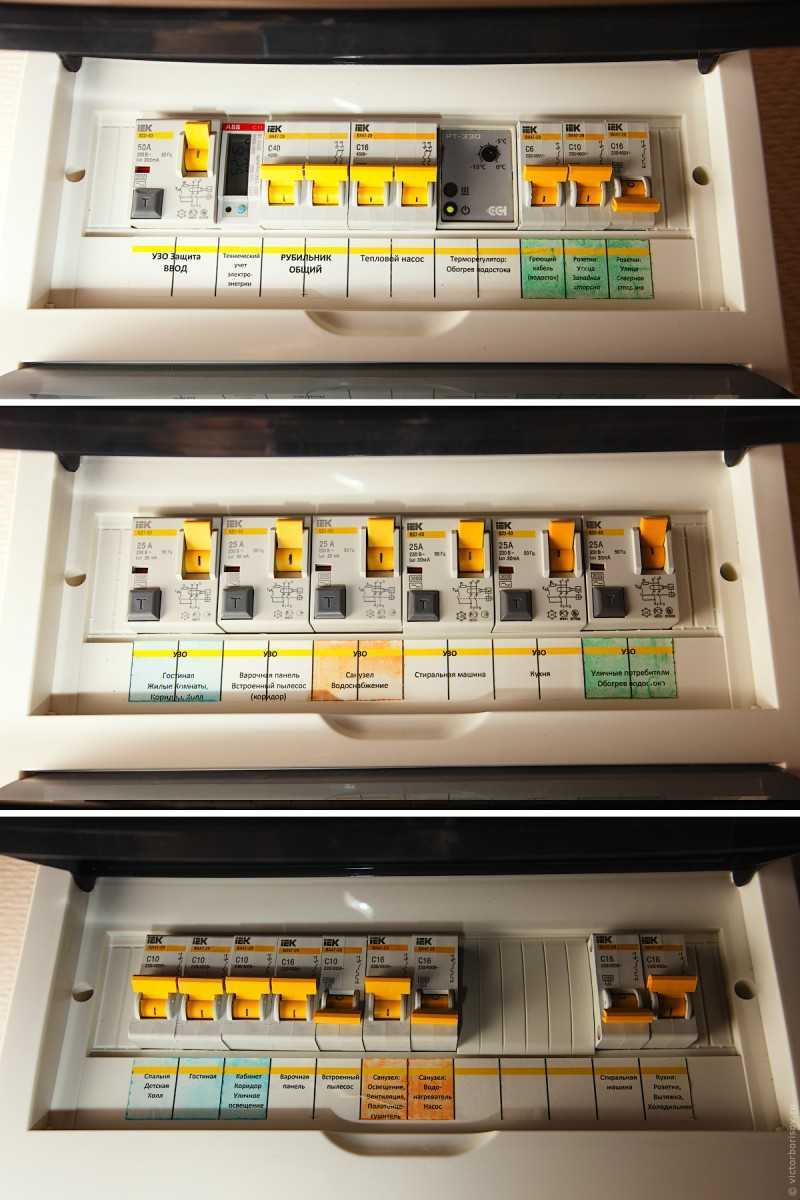

УЗО часто устанавливаются в цепях, где может произойти утечка и где существует высокий риск поражения людей электрическим током. В доме или квартире это участки, где скапливается водяной пар, вызывая повышенную влажность. К ним относятся кухня и ванная комната. Кроме того, эти помещения наиболее насыщены всевозможным электрооборудованием.

Обычный электроприбор может ударить человека током, если его нельзя заземлить или если это не предусмотрено конструкцией. При нарушении изоляции проводов в одном из приборов ток будет протекать в корпус прибора.

Если заземления нет, человека, прикоснувшегося к такой поверхности, ударит током. Для предотвращения этого необходимо устройство защитного отключения (УЗО).

УЗО различаются по принципу действия. Производители выпускают устройства, имеющие дополнительную мощность для нормальной работы электронных схем, и устройства, не имеющие ее.

Электромеханические защитные устройства срабатывают непосредственно под действием тока утечки, используя потенциал предварительно подключенной механической пружины. Электронное УЗО полностью зависит от напряжения в сети. Для его срабатывания требуется дополнительный источник питания. По этой причине последнее устройство считается менее надежным.

Купив автоматический выключатель УЗО, вы можете проверить его, не отходя от кассы, с помощью аккумуляторной батареи и куска провода. Просто поверните рычаг на УЗО, а затем подключите батарею между землей и фазой. Если устройство находится в хорошем состоянии и батарея не разряжена, оно должно сразу же заработать. Если с первого раза не получилось, просто переверните батарею. Это самый простой способ проверить УЗО, не подключая его к сети.

Автоматический выключатель с устройством остаточного тока (УЗО) выполняет чрезвычайно важную функцию. В случае утечки электричества он срабатывает немедленно и полностью отключает электропитание, защищая людей от случайного поражения током. Это относится как к предприятиям, так и к дому. Токи утечки могут возникнуть, например, при случайном повреждении изоляции кабеля или в результате пожара. Поэтому важность правильно функционирующего УЗО очевидна.

Чтобы убедиться, что такое устройство работает должным образом, его следует регулярно проверять, а еще до установки убедиться, что оно работает и что его способность к срабатыванию соответствует требованиям. В идеале, проверка технического обслуживания должна проводиться не реже одного раза в месяц.

Давайте выясним, как проверить автоматические выключатели УЗО, не прибегая к услугам специалистов. Любой, кто когда-либо устанавливал автоматический выключатель, может легко сделать это без специального оборудования. Существует несколько простых способов проверки работы и характеристик отключения автоматических выключателей УЗО, которые будут рассмотрены ниже.

Приобретя УЗО, вы можете проверить его, не отходя от кассы, с помощью аккумуляторной батареи и куска провода. Просто закройте рычаг УЗО, а затем подключите батарею между землей и фазой. Если устройство находится в хорошем состоянии и батарея не разряжена, оно должно сразу же заработать. Если с первого раза не получилось, просто переверните батарею. Это самый простой способ проверить УЗО, не подключая его к сети.

На выключателе УЗО имеется кнопка “ТЕСТ”, которая имитирует утечку тока при номинальном остаточном токе данного устройства. Для нажатия кнопки не требуется специальной подготовки, поэтому процедуру может выполнить любой человек.

Кнопка подключается к встроенному в устройство тестовому резистору, номинал которого выбирается таким образом, чтобы во время теста через него протекал ток, не превышающий максимальный остаточный ток данного УЗО, например, 30 мА. При нажатии кнопки потребители должны сработать немедленно, при условии, что само УЗО подключено правильно, и даже не обязательно, чтобы потребители присутствовали. Обычно такой проверки достаточно и рекомендуется в качестве профилактической меры раз в месяц, что совсем не сложно.

Но что делать, если после нажатия кнопки “TEST” срабатывания не произошло? Это указывает на следующие вещи: возможно, устройство плохо подключено, перепроверьте подключение, прочитав инструкцию; возможно, сама кнопка не работает и имитация утечки не включается, в этом случае поможет другой метод тестирования; возможно, неисправна автоматика, опять же альтернативный метод тестирования покажет это.

Одно из типичных значений остаточного тока утечки для бытовых автоматических выключателей составляет 30 мА, которое будет использовано в качестве примера для третьего метода испытаний.

Если известно, что ток утечки УЗО составляет 30 мА, то, имея сопротивление 7333 Ом, которое может рассеивать мощность 6,6 Вт или более, не должно составить труда проверить срабатывание УЗО, установленного в распределительном устройстве.

Для этого достаточно 10-ваттной лампочки на 220 В и подходящих резисторов. Например, известно, что сопротивление нити накала такой 10-ваттной лампы накаливания при нагревании составляет около 4840 – 5350 Ом, поэтому необходимо добавить последовательно с лампой резистор 2 – 2,7 кОм, достаточно одного резистора мощностью 2 – 3 Вт, либо собрать из имеющихся резисторов достаточной мощности.

Чтобы проверить УЗО с помощью лампочки и резистора (резисторов), есть два варианта:

Первый вариант подходит, если в квартире или доме (где требуется проверка) есть розетка с защитным заземляющим контактом. Просто подключите лампочку с резистором на одном конце к фазе, а на другом – к заземленному электроду розетки, и неисправное УЗО немедленно сработает. Если оно не срабатывает, то либо неисправно само УЗО, либо контакт розетки плохо заземлен, в этом случае ситуацию спасет повторная проверка.

Второй вариант проверки с помощью лампочки и резисторов – это подключение непосредственно к самому УЗО, которое также правильно подключено к сети. Подключите один конец нашей тестовой цепи к фазному выходу УЗО, а другой конец – к нейтральному входу УЗО. Исправное устройство должно срабатывать немедленно.

Для точного расчета номинала испытательной цепи для данного УЗО используйте закон Ома для данного сечения цепи, знакомый всем со школьных времен.

В этом методе лампочку можно заменить резисторами, но схему с лампочкой лучше использовать в иллюстративных целях, так как резисторы не всегда можно найти в хорошем состоянии. Если нет сомнений в том, что резисторы хорошие, можно использовать подходящие резисторы без лампы. Если проверка не удалась и УЗО не работает, его следует заменить.

Для этого метода потребуется лампочка, резистор (точно такой же, как в методе 3), амперметр и диммер или реостат вместо диммера. Суть этого метода заключается в определении порога срабатывания УЗО путем регулировки тока утечки.

Цепь, состоящая из лампочки и резистора(ов), последовательно подключается через реостат (диммер) и амперметр к клеммам УЗО, подключенного к сети, т.е. между фазным выходом и нейтральным входом УЗО. Затем, постепенно увеличивая ток с помощью реостата или диммера, зафиксируйте ток срабатывания УЗО.

Обычно УЗО срабатывают при токах ниже номинального, например, есть информация, что УЗО IEK серии VD1-63 с номинальным дифференциальным током 30 мА срабатывало при токе утечки 10 мА при испытании таким способом. В принципе, в этом нет ничего плохого.

Мы надеемся, что методы тестирования, описанные в этой статье, помогут вам справиться с этой проблемой. Каждый, кто умеет пользоваться мультиметром и знаком с правилами безопасности, может легко применить любой из описанных выше методов. Но стоит помнить: никогда не стоит недооценивать меры предосторожности; лучше потратить время и усилия на безопасную проводку всех цепей без усилий, без скотча и даже без припоя, чем заплатить жизнью за небрежную проводку.

Если вам понравилась эта статья, пожалуйста, поделитесь ею в социальных сетях. Это поможет нашему сайту развиваться!

Схема для испытания собирается в определенном порядке. К мультиметру подключается лампочка, затем резистор, а затем реостат. Один щуп мультиметра остается свободным и подключается к нейтральному проводу УЗО. Свободный вывод реостата подключается к фазному выходу. Проверьте, что защита работает, плавно поворачивая ручку реостата так, чтобы ток утечки увеличился. Через указанный интервал времени УЗО сработает, и мультиметр запишет значение тока, при котором это произойдет.

Проверка пальчиковой батарейки

Очень простой метод – проверить УОЗ с помощью щупа. Это дает возможность проверить работу уже во время покупки.

Для прямого испытания к каждому полюсу устройства подключается кусок провода длиной не менее 10 см. Второй провод подключается в нижней части устройства, пока оно находится в процессе производства. Затем к обоим проводам подключается батарея палочек.

Когда провода коснутся плюса и минуса УЗО, оно должно сработать. Если это не так, поменяйте местами клеммы аккумулятора и повторите проверку. Если устройство работает правильно, рычаг отключения должен разблокироваться.

Теперь с помощью проводов соедините эти резисторы последовательно с нашей лампой.

Как проверить УЗО

Механизм защиты используется для немедленного обесточивания линий электропередач в вашем доме в случае утечки тока.

На практике бывают случаи, когда устройство не работает в такой ситуации. Если устройство работает, его следует периодически проверять.

Эту процедуру следует выполнять как перед установкой устройства, так и во время его использования.

Любой начинающий пользователь может протестировать устройство без каких-либо знаний в области электротехники. Как проверить автоматические выключатели УЗО, какие инструменты необходимо иметь и на что обратить внимание.

Причины отключения устройств остаточного тока

Оказывается, существует множество причин спотыкания:

Имеется утечка в электрической сети. Это может быть связано с тем, что проводка в квартире старая и со временем износилась, потрескалась и оголила некоторые части. Если проводка была проложена недавно и качество соединений низкое, или если проводка была повреждена во время электромонтажа.
Причиной может быть электрическое устройство, которое является частью жгута проводов и защищено данным УЗО. В этом случае возможно повреждение проводки устройства и возникновение внутренних неисправностей. Например, неисправная обмотка двигателя.
Возможно, защитное устройство было неправильно установлено, поэтому оно не работает должным образом и иногда срабатывает.
При покупке УЗО в магазине был сделан неправильный выбор, и устройство не соответствует спецификации.
Повреждение защитного устройства. Например, кнопка тестирования может быть заблокирована или поврежден пусковой механизм, что приводит к постоянному отключению линии электропередачи при малейшей вибрации.

Причинами частого срабатывания могут быть: неправильное расположение УЗО в линии питания; соединение нулевого и заземляющего проводника; высокая влажность в жилище способствует частому срабатыванию механизма.

Срабатывание УЗО происходит из-за неблагоприятных погодных условий. Если распределительный щит находится на улице под дождем, УЗО может сработать, и вода может попасть внутрь устройства.

Методы испытаний устройств с остаточным током

Существует несколько надежных и безопасных способов диагностики автоматических выключателей УЗО. Некоторые новички рекомендуют проверять защитное устройство, прикасаясь к корпусу электрического прибора, который подвержен утечке тока. Такая диагностика опасна для жизни человека, так как может привести к отказу УЗО.

Рекомендуется периодически проверять защитное устройство каждые три месяца; если устройство подвергается негативному воздействию, эту проверку следует проводить чаще. Преимуществом такого тестирования будет гарантия безопасного использования электрооборудования.

Кнопочный тест

Самый простой способ выполнить тест – нажать кнопку Test. Эта кнопка расположена на передней панели прибора. При испытании прибора этим методом в электрической цепи возникает искусственная утечка. УЗО сработает, и цепь будет обесточена.

Если отключение не происходит, причина может быть в следующем:

неправильно подключенное устройство;
Неисправный ключ;
Неисправность устройства.

Последние две причины можно проверить вручную.

Проверьте тестером

Для этой процедуры вам понадобится мультиметр, реостат, проводники, лампочка мощностью 10 Вт, резистор 2 кОм. Скрутите цепочку из вышеуказанных компонентов.

Неиспользуемый щуп тестера подключается к нулю проверяемого устройства, а другой провод реостата – к значению фазы.

Реостат в этой ситуации используется для переключения значения тока утечки.

После подключения поверните переключатель реостата, чтобы увеличить силу тока. В конце концов тестер выдаст показания, соответствующие срабатыванию УЗО.

Проверка батареи

Проверка работы устройства с помощью этого метода осуществляется следующим образом.

Подключите десятисантиметровый провод к клемме УЗО. Затем коснитесь клемм аккумулятора обоими проводами одновременно. Второй провод обычно устанавливается производителем при изготовлении УЗО. Часто он расположен в нижней части устройства.

Когда вы коснетесь его, он должен сработать. Если этого не произошло, поменяйте полюса и попробуйте прикоснуться к нему снова. Это должно привести к срабатыванию выключателя УЗО. Если этого не происходит, значит, автоматический выключатель не работает.

Тестирование с помощью лампы

Прибор также можно проверить с помощью лампочки. Для этого вам понадобится лампочка мощностью 10 Вт, провод, отвертка, резистор, розетка и электрическая лента.

Стоит отметить, что лампочка должна соответствовать резистору по техническим характеристикам. Это означает, что мощность лампы должна соответствовать мощности последней, иначе невозможно будет поставить диагноз.

Источник света мощностью 10 Вт имеет сопротивление 5350 Ом и среднее сопротивление 2,35 кОм.

В бытовых установках защитное устройство устанавливается на 30 мА, и для его проверки необходимо сделать цепь с сопротивлением 7,7 кОм. Это значение рассчитывается по формуле: напряжение, деленное на ток. Обычная бытовая линия электропередачи имеет напряжение 220 В.

Затем цепь подключается последовательно, предварительно определив фазный провод в розетке. Поэтому подключите один конец собранной цепи к розетке, соответствующей показанию фазы, а другой конец – к клемме заземления в той же розетке. Если тестируемое устройство в порядке, немедленно отсоедините его.

Обратите особое внимание, если по какой-либо причине в здании нет заземляющего провода, это испытание выполнить невозможно. В этой ситуации диагностика может быть проведена на панели управления. В этом случае один из проводов подключается к фазе N, а другой – к фазе L. Если устройство в порядке, произойдет отключение.

Время срабатывания УЗО

Период между возникновением тока утечки и срабатыванием защитного механизма в аварийной ситуации регламентируется ГОСТом. В жилых домах, как правило, должны быть установлены автоматические выключатели УЗО с током 30 мА, а время срабатывания должно составлять от 15 до 25 секунд.

Теперь вы знаете, как проверить автоматические выключатели УЗО различными способами и для чего они используются. Эта информация может защитить вашу сеть от неприятных ситуаций, которые могут иметь плачевные последствия. Хотя существуют и другие варианты, они требуют больше времени.

Как проверить автоматические выключатели УЗО

Теперь мы рассмотрим различные способы проверки автоматических выключателей УЗО на срабатывание, поскольку важно убедиться в их исправности перед использованием. Рекомендуется проводить различные проверки через регулярные промежутки времени, поскольку правильное функционирование УЗО не является постоянным и может ухудшаться со временем.

Он расположен на передней части и обычно имеет отличительную маркировку;
При нажатии на кнопку создается дополнительное сопротивление – срабатывает защита.

Иногда нажатие кнопки проверки может не сработать, что само по себе опасно. Однако устройство может работать нормально, поэтому данный вариант не считается единственно верным способом проверки.

Если УЗО было подключено недавно, возможно, оно было установлено неправильно;
Если это не проблема и защита ранее реагировала на такую проверку, то проводится полная проверка устройства и его правильного подключения;
Иногда после проверки выясняется, что УЗО работает, а собственный тест не срабатывает. Допустимо продолжать работу, но мы рекомендуем заменить устройство, так как существует какая-то проблема, которая может проявиться немного позже;
Если различные проверки показывают, что УЗО не работает должным образом, его следует заменить.

Важно: Мы рекомендуем проверять УЗО с помощью тестовой кнопки не реже одного раза в месяц, так как это позволит избежать различных серьезных проблем, возникающих в результате короткого замыкания.

Однако существуют и другие способы проверки работоспособности устройства. Один из них потребует использования батареек. Он используется для создания ситуации, аналогичной утечке тока, при которой УЗО должно сработать. Но в действительности такой утечки не будет.

Используемое устройство должно быть отсоединено от всех проводов;
Провода для проверки батареи подключаются к клеммам каждого терминала;
Провода зачищаются и прокладываются к плюсовой и минусовой поверхностям на боковой стороне батареи. Если УЗО работает, сработает его защита.

Уровень мощности батареи должен быть достаточным, чтобы быть выше или равным значению, на которое срабатывает защита УЗО;
Для обеспечения правильного подключения необходимо соблюдать полярность. Если ничего не происходит, измените полярность. Опять же, если ничего не происходит, это может указывать на неисправность. Но есть еще один нюанс, устройство может иметь электронную систему управления.

Теперь вы знаете, как правильно тестировать автоматические выключатели УЗО различными методами и для чего они используются. Эта информация может защитить вашу сеть от неприятных ситуаций, приводящих к трагическим последствиям. Хотя существуют и другие варианты, они требуют больше времени.

Мы предоставили вам самые простые и доступные тесты УЗО и считаем, что их достаточно в большинстве случаев. Однако если по разным причинам они не дают желаемых результатов, вы можете использовать расширенные варианты тестирования или обратиться к электрику, если вам не хватает собственных знаний.
