Существует несколько различных типов индикаторных отверток. Давайте рассмотрим каждый из них более подробно и проанализируем принцип их работы.

Содержание

Принцип работы индикаторной отвертки

Универсальная индикаторная отвертка, которая есть у каждого пользователя, используется для определения наличия или отсутствия напряжения переменного тока.

Его главное отличие от обычной отвертки – наличие встроенного индикаторного элемента в углублении рукоятки.

Кончик зонда (щуп) служит своего рода проводником (контактная часть). Простые модели оснащены неоновыми лампами.

Принцип действия стандартной отвертки с индикатором заключается в прохождении тока через наконечник (щуп) и резистор к контактной части неоновой или светодиодной лампы, что заставляет ее светиться. Замените батарейки или сам тестер (в случае выхода из строя).

Принцип работы контактной индикаторной отвертки основан на том, что при касании фазного провода, резистора и лампочки через жало протекает электрический ток, вызывающий их свечение, а затем разряд через контакт на землю через основной корпус. Высокое сопротивление резистора вызывает низкое напряжение. Его величина не поддается обнаружению и безопасна для здоровья и жизни человека.

Критерии отбора

При выборе тестера следует обратить внимание на такие характеристики, как:

Форма жала – жало устройства должно быть плоским и твердым. Он позволит не только измерить напряжение, но и открутить различные винты на клеммах, монтажных коробках для проводки;
Материал – корпус тестера должен быть изготовлен из ударопрочного пластика;
Удобство использования – устройство должно иметь хорошую ручку и клипсу для крепления к клапану кармана;
Функциональность – наиболее удобными являются модели с дополнительными функциями, такими как “резка провода”, определение измеряемого напряжения;
Способ оповещения о наличии напряжения – звуком из встроенного громкоговорителя или с помощью маленького светодиода, неоновой лампочки;
Дисплей – небольшой монохромный дисплей позволяет отображать значения напряжения;
Стоимость – простые модели стоимостью до 100 рублей используются для бытовых целей. Опытные электрики используют более дорогие и надежные тестеры стоимостью до 300-400 рублей.
Производитель – наиболее популярная и надежная продукция выпускается такими брендами, как Yato, Wortex, Stanley, IEK, Fluke.

Кроме того, при выборе тестера необходимо учитывать отзывы о той или иной модели в Интернете.

Вы также можете использовать эту отвертку:

Отвертка – 6 способов использования.

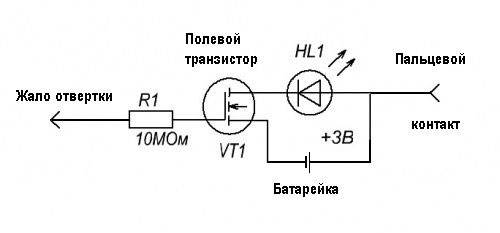

В этой статье рассказывается о простой отвертке с питанием от батарейки, которая содержит простую схему на основе полевого транзистора.

Именно использование FET расширяет возможности использования этого индикатора по сравнению с простыми отвертками, содержащими только неоновую лампочку.

Первое, на что я хотел бы обратить внимание, это жало отвертки. Большинство моделей не рассчитаны на то, чтобы полностью справиться с затягиванием и ослаблением винтов.

Это их дополнительная опция. Поэтому для этого вида работ всегда следует использовать обычную отвертку с закаленными жалами или подходящими наконечниками, а не индикаторные варианты.

Наиболее полезной особенностью этой модели является то, что светодиод загорается при одновременном касании наконечника и контакта на противоположном конце.

Это фактически индикатор проверки целостности цепи. Ниже мы рассмотрим, как его можно использовать в домашних условиях.

Также можно использовать эту отвертку:

Ищите скрытые провода, если они не глубоко утоплены в слое штукатурки

Будьте осторожны, если индикатор играет по всей стене, возможно, где-то есть утечка и короткое замыкание.

Проверьте, находится ли провод под напряжением или нет, не снимая с него изоляцию

Найдите разрыв в проводе.

И, конечно, отвертка отлично справляется с поиском фазы.

Чтобы найти фазу в розетке или на кабеле, прикоснитесь отверткой к проверяемому контакту. Не прикасайтесь к металлическому штырю на конце индикатора!

В этом случае индикатор будет гореть одинаково в обоих гнездах, и вы не сможете отличить, где фаза, а где ноль.

Однако чувствительность такой отвертки может быть как недостатком, так и преимуществом.
Например, в трехфазной сети 380 В, когда фазы расположены близко друг к другу, на инструмент может воздействовать наведенное напряжение.

Поэтому для простого обнаружения провала напряжения более надежным является индикатор с неоновой лампой без батарейки.

Лучше использовать этот прибор именно из-за его дополнительных функций.

Возможности обычной индикаторной отвертки могут быть значительно расширены, и многие просто не знают, что помимо простой проверки на отсутствие напряжения, этот прибор может выполнять множество задач и искать различные неисправности.

Вот как это можно использовать на практике.

Этот тест можно выполнить прямо в мастерской, имея под рукой только отвертку. Возьмите обычную лампочку, возьмитесь одной рукой за металлический цоколь, а пальцем другой руки коснитесь контакта на вершине отвертки.

Затем коснитесь среднего контакта на лампочке жалом отвертки.

Если лампа исправна, загорится светодиод.

Вы также можете легко проверить, если нагревательный элемент неисправен или поврежден. Вам даже не нужно снимать его с прибора.

Просто убедитесь, что контакты находятся в свободном доступе. Все подключенные к ним посторонние провода должны быть предварительно отсоединены.

Проверка очень проста и понятна. Одной рукой коснитесь одного контакта нагревательного элемента, а другой – кончика отвертки. Палец другой руки снова должен находиться на металлическом штыре зонда.

Если индикатор не загорается, это означает, что нагревательный элемент внутри неисправен, а нагревательная спираль повреждена.

Таким образом можно проверить любой нагревательный элемент. Например, чайник проверяется непосредственно на самой вилке, вам даже не придется ничего демонтировать.

Для того чтобы при проведении ремонта правильно установить выключатель, т.е. не повредить нагревательную спираль:

Вы также можете использовать щуп и проверить контакты.

Сначала необходимо снять выключатель. Контакты обычно закрыты, поэтому до них нельзя дотянуться рукой.

Возьмите любой металлический предмет, например, скрепку или гвоздь, и коснитесь одного из контактов. Неважно, верхняя она или нижняя.

Индикаторная отвертка помещается на другой контакт. Когда выключатель выключен, светодиод не горит, и наоборот. Оставьте выключатель во включенном положении, соберите его и закрепите на стене в этом положении.

Если вы проводите капитальный ремонт в своей квартире, то наверняка сталкивались с ситуацией, когда после удаления старой штукатурки вы вдруг натыкаетесь на ранее неизвестную проволоку.

Совершенно неясно, будет ли это прямой эфир или нет. Откусывать его плоскогубцами – не лучшая идея, как и разбирать его и обнажать изоляцию.

И снова на помощь приходит универсальная отвертка. Используйте его только в обратном направлении.

Не хватайтесь рукой за изолированную верхнюю часть отвертки, а возьмите ее непосредственно за жало.

При этом поднесите наконечник с металлической пяткой вплотную к изоляции провода. Проволока может находиться даже под гипсом.

В этом положении чувствительность щупа выше, и если в кабеле есть напряжение, отвертка покажет это. Свечение может быть не таким ярким, но оно все равно будет присутствовать.

Его также можно использовать для поиска неисправного провода в жгуте проводов или удлинителе.

Если удлинитель внезапно перестал работать, начните поиск неисправностей именно с этого места:

Во-первых, убедитесь в отсутствии короткого замыкания.

Отключите все электроприборы от розетки. Удерживая рукой один контакт на штекере, приложите индикатор к другому контакту. Если он не загорается, то короткого замыкания нет.

Следующим шагом будет обнаружение и маркировка неисправного провода.

Также коснитесь пальцем контактов на вилке и поищите их в розетке с помощью щупа отвертки. Если свечение отсутствует во всех гнездах, значит, провод неисправен.

Отметьте это маркером. Для чего это нужно? Причина в том, чтобы подвести фазу именно к этому проводу, а не к другому, работающему.

С помощью отвертки найдите фазу в рабочей розетке на стене и подключите вилку так, чтобы метки совпадали.

Теперь возьмите индикатор за жало и придвиньте его заднюю часть к проводу.

Следите за светодиодом, перемещая его по рабочему пути. Там, где она выходит, есть перерыв.

Обрыв кабеля в стационарной установке можно обнаружить таким же образом. Самое главное – кабель не должен находиться под толстым слоем штукатурки.

Помимо описанных выше моделей, существуют также отвертки с индикатором, которые оснащены светодиодным источником света и работают от батарей (автономных источников питания).

Отвертка с неоновым светом

Еще один тип, помимо обычной стрелочной отвертки, – тестер напряжения, оснащенный неоновой лампой.

Тестер напряжения с неоновой лампочкой

Такое устройство работает следующим образом:

электрический ток, присутствующий на измеряемой поверхности, подается на жало измерительного прибора;
Затем ток проходит через резистор 0,5 мОм (токоограничивающий резистор) (минимальный предел) к контакту неоновой лампы, встроенной в корпус изделия;
второй контакт в цепи, который необходим для включения этого типа источника света, замыкается на человеке, на рукоятке отвертки.

Обратите внимание! Этот тип индикатора напряжения характеризуется включением емкостных и резистивных параметров человеческого тела в цепь лампы.

В результате, при использовании такого инструмента свет будет светить только при наличии напряжения. Однако, если нет контакта с человеческим телом, он не будет светиться.
Недостатком такого индикатора напряжения является довольно высокий порог, используемый для индикации напряжения (от 60 В). Модели с неоновой лампой оказались полезными в ситуациях поиска фазы или обнаружения наличия напряжения. Он не может обнаружить разомкнутую цепь.

Бесконтактный тестер представляет собой устройство, похожее по форме и размеру на маркер. Основной рабочей частью этого устройства является сенсор, покрытый белым колпачком с коротким и круглым наконечником. Питание осуществляется от 2 батареек типа ААА (2 маленькие батарейки типа АА).

Типы индикаторных отверток, их устройство

В зависимости от конструкции, принципа действия, наличия дополнительных функций, все модели этих приборов делятся на простые, со встроенным аккумулятором, бесконтактные и электронные.

Обычный (простой) с неоновой лампой

Простейший тестер такого типа состоит из:

Корпус из прозрачного пластика светлого цвета;
Стилус с плоским наконечником;
Резистор с номинальным значением 1 мОм;
Неоновая лампа;
Контактная площадка.

В верхней части футляра имеется пружинный зажим для удобства переноски.

Стрелочная отвертка с питанием от аккумулятора (с функцией пробного запуска) Тип контактов

Этот тестер внешне очень похож на предыдущий тип. Разница заключается в том, что наконечник подключен к затвору полевого транзистора, а вместо неона используется светодиод. Светодиод питается от 2 сменных часовых батареек 1,5 В каждая.

Бесконтактные тестеры напряжения

Бесконтактный тестер напряжения представляет собой устройство, по форме и размерам напоминающее маркер. Основной рабочей частью этого устройства является сенсор, который закрыт белым колпачком с коротким и круглым наконечником. Питание осуществляется от 2 батареек типа ААА (2 маленькие батарейки типа АА).

Некоторые модели оснащены небольшим светодиодом для подсветки наконечника для удобства использования.

Электронные или интеллектуальные индикаторы

Электронный тестер отверток представляет собой индикатор, состоящий из короткого плоского жала, непрозрачного корпуса, небольшого ЖК-дисплея, двух небольших контактных площадок (полярных кнопок).

На полях. Помимо этих типов, вы также можете найти индикаторы напряжения, такие как отвертка, которая состоит из двух щупов, соединенных проводом, один из которых имеет светодиоды, указывающие на определенное значение напряжения (от 5 до 220-360 В).

При рассмотрении темы как пользоваться отверткойВ этой главе мы сосредоточимся на совершенно новых вариантах, которые стали очень популярны среди профессиональных электриков. Электронная отвертка с индикатором стала популярной благодаря широкому спектру применения:

Как использовать электронную стрелочную отвертку – абсолютный тестер

instrument.guru > Инструкции > Как пользоваться стрелочной отверткой – самым лучшим тестером

В жизни каждого человека случались ситуации, когда гаснет свет или перестают работать электроприборы. Конечно, для тех людей, которые боятся электричества, лучшим решением будет вызвать помощника.

Однако важно отметить, что поломки могут быть настолько простыми, что вы можете устранить их самостоятельно, не оплачивая услуги электрика и не тратя время на его ожидание.

Для этого необходимо научиться пользоваться отверткой с индикатором.

Простое устройство, такое как индикатор отверткиОтвертка-индикатор существует уже давно и не является дефицитом. Такую отвертку можно купить в любом специализированном магазине по очень разумной цене. Он может точно определить наличие тока в цепи при неисправности розетки или выключателя. Тестер прост в использовании и не требует специальных навыков.

Что такое тестер отверток?

Чтобы правильно использовать инструмент индикатора, необходимо понимать принцип работы тестера. Следует понимать, что данный вид отверток бывает нескольких разновидностей, что обуславливает их использование в конкретных ситуациях:

Простой тестер с неоновой лампочкой – самый дешевый прибор для определения наличия напряжения и фазы. Принцип действия заключается в том, что при прикладывании кончика отвертки к проводу создается своеобразная цепь, элементами которой являются жало отвертки и тело человека. Ток поступает на резистор, затем на неоновую лампочку и замыкается на теле человека. Если напряжение присутствует, загорается неоновая лампочка.
Более профессиональный индикатор работает по тому же принципу, но имеет более низкий порог индикации напряжения ниже 60 В. Несмотря на это преимущество, данный тип также не способен обнаружить оборванный провод.
Самая мощная и дорогая отвертка с индикатором имеет не только светодиодный индикатор, но и содержит аккумулятор. Автономное питание позволяет устройству работать довольно долго.

Следует сказать, что третий тип отверток используется не только профессиональными электриками, но и обычными пользователями. К счастью, нет ничего сложного в том, чтобы быстро освоить принципы оборудования и успешно применять их на практике. В связи с большой популярностью таких устройств, необходимо более подробно остановиться на качественных характеристиках оборудования:

аккумулятор, прилагаемый к шуруповерту, позволяет продлить время работы устройства;
тестер способен точно определить не только фазы, но и разомкнутые цепи;
с помощью прибора можно легко обнаружить поврежденный кабель; с прибором можно работать очень быстро;
Довольно часто возникает ситуация, когда необходимо знать полярность источников питания постоянного тока. Это особенно важно, если розетка повреждена;
Индикатор, о котором идет речь, способен определять величину магнитного поля. Это преимущество позволяет отвертке находить проводку без контакта.

Эти функции необходимы для выполнения сложных электромонтажных работ и прекрасно продемонстрированы в видеоролике. Настоящий профессионал, вооружившись уникальным и простым инструментом, способен в считанные минуты обнаружить неисправность и приступить к ее устранению.

Современные технологии

Рассматривая тему как пользоваться стрелочной отверткойВ этой связи нельзя не упомянуть о совершенно новых вариантах, которые завоевали большую популярность среди профессиональных электриков. Электронная отвертка с индикатором стала популярной благодаря широкому спектру возможных работ:

Устройство способно издавать звуковой сигнал, если обнаруживает наличие напряжения.
Благодаря встроенному ЖК-дисплею прибор способен не только определять наличие напряжения, но и его величину, в диапазоне от 12 до 220 вольт.
Уникальной особенностью является способность обнаруживать микроволновое излучение, что значительно облегчает ремонт микроволновых печей.

Единственный недостатокэто невозможность, по мнению многих пользователей электронных отверток, отремонтировать устройство, если оно было каким-либо образом повреждено. К сожалению, ремонт будет неоправданно дорогим и трудоемким. Если отвертка вышла из строя, лучше купить новую, что гораздо экономичнее.

Как проверить розетку с помощью индикаторной отвертки

Выбрав подходящую отвертку, стоит научиться ею пользоваться. Прежде всего, помните, что работы будут проводиться с использованием электричества, что уже представляет собой риск.

Даже самая современная отвертка не спасет пользователя, если он не будет осторожен.

Чтобы более подробно описать, как пользоваться тестером, такую функциональность можно разделить на несколько частей:

Первый шаг – отключить пакетный коммутатор, установленный в общих коридорах или на входе в дом.
Отвертка не подходит для ремонта сложного электрооборудования, но вполне пригодна для обнаружения неисправных цепей.
Чтобы четко определить, какой провод в розетке находится под напряжением (фаза), а какой – нейтральный, прикоснитесь щупом прибора к кончику провода, нажимая большим пальцем на контакт с противоположной стороны отвертки. Провод, который загорается при касании, будет фазой.
Если тестер оснащен аккумулятором, пользователь может выполнять операции гораздо удобнее. Например, можно проверить, пригодна ли лампа к использованию, прикоснувшись индикатором к цоколю лампы. По тому же принципу можно обнаружить обрыв в цепи – в случае повреждения проводника индикатор не загорится.

Следует отметить, что после проверки гнездаНикаких специальных знаний или практических навыков не требуется. Важно понимать, какой провод несет сетевую нагрузку, а какой служит заземляющим проводом. Это видео прекрасно демонстрирует, как проверить розетку с помощью простой отвертки.

Конкретные задачи, требующие навыков

Несмотря на технологическую простоту индикаторной отвертки, она способна выполнять достаточно сложные технические задачи. К сожалению, даже самый современный аккумуляторный инструмент не может справиться с этой задачей самостоятельно. Ответственность за правильное использование инструмента лежит на пользователе.

Среди многочисленных виды неисправностей электрических приборов и проводов, есть такие, которые требуют не только наличия хорошего инструмента, но и навыков человека.

В качестве примера рассмотрим случай с порванным удлинителем, когда важно не только проверить шнур, но и устранить повреждение.

Важно понимать, что такую работу может выполнить обычный человек, следуя приведенному ниже алгоритму:

Удлинитель должен быть отключен от сети и другого электрооборудования. Только после этого следует зачистить концы проводов.
Кабель должен быть вставлен в гнездо удлинителя так, чтобы контакты были замкнуты.
Удерживая один контакт в руке, коснитесь другого контакта кончиком отвертки. Так вы сможете проверить целостность провода. При повреждении индикатор не будет подавать сигнал.

Кстати, тот же принцип можно проверить на наличие оборванных проводов. Не является исключением и поиск обрыва в цепи такой проводки, вмурованной в стену.

Просто проведите индикаторной отверткой по стене вдоль трассы проводки.

Если в какой-либо точке индикация становится значительно меньше или исчезает совсем, это означает, что в этом месте произошел разрыв.

Простота проверки целостности проводки объясняется тем, что современные индикаторные отвертки способны реагировать на электромагнитное поле, излучаемое проводкой. Важно не забыть отключить источник питания до того, как пользователь начнет удалять кабель в месте обрыва.

Недостатки отвертки для тестеров

При ближайшем рассмотрении “возможностей” простой индикаторной отвертки очень трудно найти недостатки. Рассматривая проблему, как пользоваться отверткой с индикатором, вы должны знать, что существуют некоторые нюансыТестер не всегда может определить точное положение отвертки:

При проверке через слой штукатурки или кирпича тестер не всегда точно определяет место разрыва цепи.
В панельных домах работа устройства становится бесполезной. Секрет в том, что огромное количество арматуры, встречающейся в таких зданиях, излучает собственное магнитное поле, тем самым “вводя в заблуждение” прибор.

Несмотря на вышеперечисленные факторы, эти два пункта вряд ли можно назвать “недостатками”.

Индикаторная отвертка является очень популярна среди профессиональных электриков и обычных пользователей, потому что его можно использовать в самых разных ситуациях.

Область применения прибора достаточно широка, чтобы проверить работу миниатюрного устройства, например, диода. Такие характеристики прекрасно характеризуют индикаторный тестер, делая его незаменимым бытовым инструментом.

В этом кроется ответ на вопрос как правильно использовать индикаторная отвертка. Вам следует приобрести прибор и ознакомиться с простой инструкцией по его использованию. Работа с ним безопасна и надежна.
