Небольшой кусочек специально подготовленного стекловолокна встраивается в линию связи. Он дополнительно насыщен атомами эрбия, редкоземельного элемента, используемого, в частности, в ядерной промышленности. Атомы эрбия в этой части волокна возбуждаются дополнительной накачкой светом. Проще говоря, они освещаются специально настроенным лазером. Сигнал, проходящий через этот участок кабеля, увеличивается примерно вдвое, поскольку атомы эрбия реагируют, излучая свет той же длины волны, что и входящий сигнал, и таким образом сохраняют закодированную в нем информацию. После применения усилителя оптический сигнал может пройти около сотни километров, прежде чем процедуру придется повторить.
Как работает оптическое волокно
Пока вы читаете эти слова, терабайты данных путешествуют по всему миру, запертые в стеклянных нитях, протянутых по дну океана. Это похоже на магию, но это всего лишь передовая технология. Волоконная оптика – это технология, которой человечество обязано натуралистам XIX века. Наблюдая за лучами света на поверхности пруда, они пришли к выводу, что светом можно управлять, но только недавно, с появлением сложных заводов и тщательным изучением оптических свойств материалов, эта блестящая идея воплотилась в жизнь.
Среди множества характеристик и параметров, описывающих оптическое волокно как среду передачи данных, отметим наиболее важные – затухание (потери) и дисперсию.
Но сначала немного о себе
Компания “ЭТФ” занимается поставками импортных электронных компонентов на российский рынок с 1991 года. В течение последних 15 лет (с 2001 года) наша программа поставок включает оптоволоконные и оптоэлектронные компоненты. Исторически сложилось так, что нашими основными клиентами являются представители различных отраслей промышленности.
“EFO” имеет несколько специализированных веб-сайтов для различных групп товаров. Сайт infiber.ru посвящен оптической связи, которой занимаются сотрудники отдела волоконно-оптических компонентов. На сайте представлен каталог поставляемой нами оптоволоконной продукции. Также здесь вы найдете новости о производителях и статьи, написанные нашими специалистами. Наш сайт создан недавно, но активно развивается.
Полный приемный конус оптического волокна определяется как [math]2alpha_0[/math].
Распространение светового луча в оптическом волокне [ править ].
Распространение луча света в оптическом волокне происходит по закону Снелла-Декарта. Часть света проходит через полный приемный конус оптического волокна.
Полный приемный конус оптического волокна определяется как [math]2alpha_0[/math].
Преломление[ править ].
Явление преломления выражается в изменении угла прохождения светового луча через границу двух сред. Если [math]a_0[/math], то луч полностью преломляется и выходит из ядра.
[math]n_1sin ¯sinpha_r = n_2sin ¯sinpha_i[/math].
Отражение[ править ]
Отражение – это изменение направления светового луча на границе двух сред. Если [math]≥0[/math], луч света возвращается в ядро, из которого он вышел, то луч отражается и остается в ядре.
[math]≥alpha_r = ≥alpha_i[/math].
Принцип распространения[ править ].
Пучки видимого излучения входят в волокно под разными углами и проходят разные пути. Луч, входящий в центр сердцевины под небольшим углом, будет идти в волокне прямо и по центру. Луч, входящий под большим углом или вблизи края сердцевины, будет следовать за полилинией и медленнее двигаться вниз по волокну. Любая траектория, следующая под заданным углом и в заданной точке падения, приводит к возникновению моды. По мере прохождения мод вдоль волокна каждая мода подавляется в той или иной степени.
Существует способ скрытной передачи информации по оптическим каналам связи. При скрытой передаче сигнал от источника излучения модулируется не по амплитуде, как в обычных системах, а по фазе. Затем сигнал смешивается с самим собой, задерживаясь на время, превышающее время когерентности источника излучения.
Как передается сигнал по оптическому волокну
Оптоволоконные линии связи – это тип связи, в котором информация передается через оптические диэлектрические волноводы, называемые “оптическими волокнами”.
В настоящее время оптическое волокно считается наиболее совершенной физической средой для передачи информации и наиболее перспективной средой для передачи больших потоков информации на большие расстояния. Причины такого мнения обусловлены рядом характеристик, присущих оптическим волноводам.
1.1 Физические характеристики.
- Полоса пропускания оптических сигналов из-за очень высокой несущей частоты (Fo=10**14 Гц). Это означает, что информация может передаваться по оптической линии связи со скоростью порядка 10**12 битПолоса пропускания оптических сигналов обусловлена очень высокой несущей частотой (Fo=10**14 Гц). Это означает, что информация может передаваться по оптическому каналу со скоростью порядка 10**12 бит/с или терабит/с. Другими словами, одно оптическое волокно может одновременно передавать 10 миллионов телефонных звонков и один миллион видеосигналов. Скорость передачи данных можно увеличить, передавая информацию одновременно в двух направлениях, поскольку световые волны могут распространяться независимо друг от друга в одном и том же волокне. Кроме того, в оптическом волокне могут распространяться световые сигналы с двумя разными поляризациями, что удваивает пропускную способность оптического канала связи. На сегодняшний день предел плотности информации, передаваемой по оптическому волокну, не достигнут.
- Очень низкое (по сравнению с другими средами) затухание светового сигнала в оптическом волокне. Лучшие российские оптические волокна имеют затухание 0,22 дБ/км на длине волны 1,55 мкм, что позволяет строить линии связи протяженностью до 100 км без регенерации сигнала. Для сравнения, лучшее волокно Sumitomo диаметром 1,55 мкм имеет затухание 0,154 дБ/км. Еще более “прозрачные”, так называемые фторуглеродные волокна с теоретическим пределом около 0,02 дБ/км на длине волны 2,5 мкм разрабатываются в оптических лабораториях США. Лабораторные испытания показали, что такие волокна можно использовать для создания линий связи с регенеративной протяженностью 4 600 км при скорости передачи 1 Гбит/с.
1.2 Технические свойства.
- Волокно изготовлено из кремнезема, который, в отличие от меди, является широко доступным и поэтому недорогим материалом.
- Оптические волокна имеют диаметр около 100 мкм, что означает, что они очень компактны и легки, что делает их перспективными для использования в аэрокосмической промышленности, приборостроении и кабельной технике.
- Стекловолокно неметаллическое, поэтому при построении систем связи автоматически достигается гальваническая развязка сегментов. Используя особо прочный пластик, производители кабелей изготавливают самонесущие несущие кабели, которые не содержат металла и поэтому электрически безопасны. Эти кабели могут быть установлены на мачтах существующих линий электропередачи, как отдельно, так и интегрированы в фазный проводник, что позволяет сократить значительные расходы, связанные с прокладкой кабелей через реки и другие препятствия.
- Оптоволоконные системы связи невосприимчивы к электромагнитным помехам, а информация, передаваемая по оптоволоконным кабелям, защищена от несанкционированного доступа. Оптоволоконные линии связи невозможно подслушать неразрушающим способом. Все воздействия на волокно могут быть зарегистрированы путем мониторинга (непрерывного контроля) целостности линии. Теоретически существуют способы обойти защиту с помощью мониторинга, но стоимость внедрения этих методов будет настолько высока, что перевесит стоимость перехваченной информации.
Существует способ скрытной передачи информации по оптическим линиям связи. При скрытой передаче сигнал от источника излучения модулируется по фазе, а не по амплитуде, как в обычных системах. Затем сигнал смешивается с самим собой, задерживаясь на время, превышающее время когерентности источника излучения.
При таком способе передачи информация не может быть перехвачена приемником амплитудного излучения, поскольку он регистрирует только сигнал постоянной интенсивности.
- Для канала связи требуются высоконадежные активные компоненты, которые преобразуют электрические сигналы в свет и свет в электрические сигналы. Также требуются оптические разъемы с низкими оптическими потерями и длительным сроком службы при подключении и отключении. Точность изготовления этих звеньев должна соответствовать длине волны излучения, поэтому погрешности должны быть порядка долей микрона. Поэтому производство таких компонентов оптических линий связи обходится очень дорого.
- Другим недостатком является то, что для установки оптических волокон требуется точное и, следовательно, дорогое производственное оборудование.
- Следовательно, если оптический кабель выходит из строя (ломается), стоимость восстановления выше, чем для медных кабелей.
Преимущества волоконно-оптических линий связи (ВОЛС) настолько значительны, что, несмотря на упомянутые недостатки оптоволокна, эти линии связи все чаще используются для передачи информации.
2. оптическое волокно
Промышленность многих стран освоила производство широкого спектра изделий и компонентов для оптических волокон. Следует отметить, что производство компонентов оптического волокна, в частности оптических волокон, является высококонцентрированным. Большинство компаний сосредоточено в США. Обладая основными патентами, американские компании (в основном CORNING) влияют на производство и рынок компонентов оптического волокна во всем мире через лицензионные соглашения с другими компаниями и совместные предприятия.
Самым важным компонентом волоконно-оптической системы является оптическое волокно. Для передачи сигналов используются два типа волокон: одномодовые и многомодовые. Волокна получили свое название от способа распространения излучения через них. Волокно состоит из сердцевины и оболочки с разными показателями преломления n1 и n2.
Одномодовое оптическое волокно имеет диаметр сердцевины 8-10 мкм, что сопоставимо с длиной волны света. При такой геометрии в волокне может распространяться только один луч (одна мода).
В многомодовых волокнах сердцевина волокна имеет размер примерно 50-60 мкм, что позволяет распространяться большому количеству лучей (несколько мод).
Оба типа волокон характеризуются двумя важными параметрами: затуханием и дисперсией.
Затухание обычно измеряется в дБ/км и определяется потерями на поглощение и дисперсию в волокне.
Потери на поглощение зависят от чистоты материала, потери на рассеивание зависят от неоднородности показателя преломления материала.
Затухание зависит от длины волны излучения, входящего в волокно. В настоящее время оптоволоконная передача осуществляется в трех диапазонах: 0,85 мкм, 1,3 мкм, 1,55 мкм, поскольку именно в этих диапазонах кварц обладает высокой прозрачностью.
Другим важным параметром оптических волокон является дисперсия. Дисперсия – это временная дисперсия спектральных и модальных составляющих оптического сигнала. Существует три типа дисперсии: модальная, материальная и волноводная.
Модальная дисперсия характерна для многомодового оптического волокна и вызвана большим количеством мод с различным временем распространения
дисперсия материала обусловлен зависящим от длины волны показателем преломления
дисперсия волновода обусловлена процессами, происходящими внутри моды, и характеризуется зависимостью скорости распространения моды от длины волны.
Поскольку светодиоды или лазеры излучают определенный спектр длин волн, дисперсия приводит к уширению импульсов при их распространении по волокну и, таким образом, создает искаженные сигналы. При оценке используется термин “полоса пропускания”, который является обратной величиной уширения импульса при прохождении им расстояния в 1 км вдоль оптического волокна. Полоса пропускания измеряется в МГц*км. Полоса пропускания указывает на то, что дисперсия ограничивает расстояние передачи и верхнюю частоту передаваемых сигналов.
В то время как при распространении света по многомодовому оптическому волокну обычно доминирует модовая дисперсия, одномодовое оптическое волокно имеет только два последних типа дисперсии. На длине волны 1,3 мкм дисперсия материала и волноводная дисперсия в одномодовом оптическом волокне компенсируют друг друга, что приводит к самой высокой пропускной способности.
Затухание и дисперсия различны для разных типов оптических волокон. Одномодовые волокна имеют лучшие характеристики затухания и полосы пропускания, поскольку по ним распространяется только один луч. Однако одномодовые источники излучения в несколько раз дороже многомодовых. Ввести излучение в одномодовое волокно сложнее из-за малых размеров места сращивания волокна, по той же причине одномодовые волокна сложно срастить с низкими потерями. Заделка одномодовых кабелей оптическими разъемами также обходится дороже.
Многомодовые волокна более удобны в монтаже, поскольку размер сердцевины волокна в несколько раз больше, чем у одномодовых волокон. Многомодовые кабели легче заделывать оптическими разъемами с низкими потерями (до 0,3 дБ). Многомодовое волокно предназначено для излучателей с длиной волны 0,85 мкм, наиболее доступной и широко распространенной. Однако затухание на этой длине волны составляет порядка 3-4 дБ/км и не может быть значительно улучшено. Многомодовые волокна имеют пропускную способность до 800 МГц*км, что приемлемо для локальных сетей, но недостаточно для линий связи на большие расстояния.
Основной задачей оптического приемника является преобразование модулированного светового потока, поступающего из волокна, в копию исходного электрического сигнала, подаваемого на передатчик. PIN- или лавинный фотодиод обычно используется в качестве детектора в приемнике и устанавливается на оптическом соединителе (подобном тому, который используется для источников света). Фотодиоды обычно имеют достаточно большой чувствительный элемент (несколько микрометров в диаметре), поэтому требования к точности позиционирования оптического волокна не такие жесткие, как для преобразователей.
Проектирование волоконно-оптических систем
При разработке волоконно-оптической системы необходимо учитывать множество факторов, каждый из которых способствует достижению конечной цели – обеспечить достаточное количество света, достигающего приемника. Без этой цели система не будет функционировать должным образом. На рисунке 12 показаны многие из этих факторов.

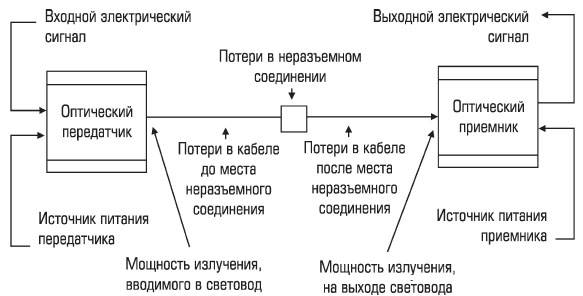

Рисунок 12: Наиболее важными параметрами, которые необходимо учитывать, являются
при проектировании волоконно-оптической системы
При проектировании волоконно-оптической системы рекомендуется следующая пошаговая процедура:
Оптические усилители имеют ряд существенных преимуществ перед электрическими ретрансляторами. Во-первых, оптический повторитель может одновременно усиливать очень широкий диапазон, который может включать сотни отдельных каналов, что устраняет необходимость демультиплексирования сигналов DWDM на каждом повторителе. Во-вторых, оптические усилители работают независимо от скорости передачи данных и формата модуляции, что позволяет сосуществовать нескольким скоростям передачи данных и форматам модуляции и позволяет системе увеличивать скорость передачи данных без замены всех повторителей. В-третьих, оптические ретрансляторы намного проще, чем ретрансляторы с такими же возможностями, и поэтому намного надежнее. Оптические ретрансляторы в основном заменили ретрансляторы в новых установках, хотя электронные ретрансляторы все еще широко используются в качестве транспондеров для преобразования длины волны.
Параметры
Произведение пропускной способности и расстояния
Поскольку эффект дисперсии увеличивается с длиной волокна, волоконно-оптическая система передачи часто характеризуется произведением пропускная способность по расстоянию который обычно выражается в МГц – км. Это значение представляет собой произведение полосы пропускания и расстояния, поскольку существует компромисс между полосой пропускания сигнала и расстоянием, на которое он может быть передан. Например, обычное многомодовое волокно с произведением полосы пропускания 500 МГц – км может передавать сигнал 500 МГц на расстояние 1 км или сигнал 1000 МГц на расстояние 0,5 км.
Скорость записи
Каждое волокно может передавать несколько независимых каналов, каждый из которых использует разную длину волны (мультиплексирование с разделением по длине волны). Чистая скорость передачи данных (скорость передачи данных без служебных байтов) на волокно – это скорость передачи данных каждого канала за вычетом служебных данных прямой коррекции ошибок (FEC), умноженная на количество каналов (по состоянию на 2008 год, обычно до восьмидесяти в коммерческих плотных системах WDM). ).
Стандартные волоконно-оптические кабели
Ниже приведен краткий обзор текущих исследований стандартных одномодовых одножильных волоконно-оптических кабелей на телекоммуникационном уровне.
| Год | Организация | Эффективная ставка | Каналы WDM | Скорость на канал | Расстояние |
|---|---|---|---|---|---|
| 2009 г. | Alcatel-Lucent | 15,5 Тбит/с | 155 | 100 Гбит/с | 7000 км. |
| 2010 г. | NTT | 69,1 Тбит/с | 432 | 171 Гбит / с | 240 км |
| 2011 г. | NEC | 101,7 Тбит/с | 370 | 273 Гбит/с | 164 км |
| 2011 г. | KOMPLETE | 26 Тбит/с | 336 | 77 Гбит/с | 50 км |
| 2016 г. | BT и Huawei | 5,6 Тбит/с | 28 лет. | 200 Гбит/с | около 140 км? |
| 2016 г. | Nokia Bell Labs, Deutsche Telekom и Технический университет Мюнхена | 1 Тбит/с | 1 | 1 Тбит/с | |
| 2016 г. | Nokia-Alcatel-Lucent | 65 Тбит/с | 6600 км. | ||
| 2017 г. | BT и Huawei | 11,2 Тбит/с | 28 лет. | 400 Гбит/с | 250 км |
| 2020 г. | Университеты RMIT, Monash и Swinburne | 39,0 Тбит/с | 160 | 244 Гбит/с | 76.6 км |
| 2020 г. | UCL | 178,08 Тбит/с | 660 | 25 Гбит/с | 40 км |
Результат Nokia / DT / TUM 2016 года примечателен тем, что это первый результат, приближающийся к теоретическому пределу Шеннона.
Результаты 2011 года KIT и 2020 года RMIT / Monash / Swinburne примечательны тем, что для контроля всех каналов использовался один источник.
Специализированные кабели
Ниже приводится краткое описание текущих исследований с использованием специализированных кабелей, обеспечивающих пространственное мультиплексирование, использование специализированных трехмодовых волоконно-оптических кабелей или аналогичных специализированных волоконно-оптических кабелей.
Результат NICT 2018 примечателен тем, что он побил рекорд пропускной способности при использовании одножильного кабеля, т.е. без применения пространственного мультиплексирования.
Новые методы
Исследование DTU, Fujikura и NTT примечательно тем, что команде удалось снизить энергопотребление оптических схем примерно на 5% по сравнению с более распространенными технологиями, что может привести к созданию нового поколения высокоэнергоэффективных оптических компонентов.
| Год | Организация | Эффективная скорость | Количество режимов распространения | Количество ядер | Каналы WDM (на ядро) | Скорость на канал | Расстояние |
|---|---|---|---|---|---|---|---|
| 2018 г. | Хао Ху и др. (DTU, Fujikura и NTT) | 768 Тбит/с (661 Тбит/с) |
Одиночный режим | 30 | 80 | 320 Гбит/с |
В ходе исследований, проведенных Университетом RMIT в Мельбурне, Австралия, было разработано нанофотонное устройство, позволяющее достичь 100-кратного увеличения скорости волоконной оптики, достигаемой за счет тока, благодаря использованию технологии витого света. Этот метод передает данные световых волн, закрученных в спираль, чтобы еще больше увеличить пропускную способность оптического кабеля, – метод, известный как орбитальный угловой момент (OAM). Нанофотонное устройство использует ультратонкие топологические нанолисты для измерения долей миллиметра витого света, наноэлектронное устройство встроено в разъем, который меньше USB-разъема, его легко вставить в конец оптоволоконного кабеля. Устройство также может быть использовано для приема квантовой информации, передаваемой через искаженный свет, что может найти применение в новой области исследований квантовой связи и квантовых вычислений.
Дисперсия
Для современных стеклянных оптических волокон максимальное расстояние передачи ограничивается не прямым поглощением материала, а несколькими типами дисперсии или распространения оптических импульсов при их прохождении через волокно. Дисперсия в оптических волокнах вызывается многими факторами. Интермодальная дисперсия, вызванная различием осевых скоростей разных поперечных мод, ограничивает производительность многомодового волокна. Поскольку одномодовое волокно поддерживает только одну поперечную моду, интермодальная дисперсия исключена.
В одномодовом волокне производительность ограничена в основном хроматической дисперсией (также называемой дисперсией групповой скорости), которая возникает из-за того, что индекс стекла немного меняется в зависимости от длины волны света, а свет от реальных оптических передатчиков обязательно имеет ненулевую ширину спектра (из-за модуляции). Поляризационная модовая дисперсия, еще один источник ограничений, возникает потому, что хотя одномодовое волокно может поддерживать только один поперечный мод, оно может переносить этот мод с двух разных поляризаций, и небольшие дефекты или искажения в волокне могут изменить скорости распространения для двух поляризаций. Это явление называется двулучепреломлением волокна и может быть нейтрализовано с помощью волокна, сохраняющего поляризацию. Дисперсия ограничивает пропускную способность волокна, поскольку расширяющийся оптический импульс ограничивает скорость, с которой импульсы могут следовать друг за другом по волокну и оставаться различимыми на приемнике.
Некоторая дисперсия, особенно хроматическая, может быть устранена с помощью “компенсатора дисперсии”. Для этого используется специально подготовленный участок волокна с дисперсией, противоположной дисперсии передающего волокна, который усиливает импульс, чтобы он мог быть правильно декодирован электроникой.
Затухание
Затухание в оптическом волокне, требующее применения систем усиления, вызвано сочетанием поглощения материала, рэлеевского рассеяния, рассеяния Ми и потерь в разъемах. Хотя поглощение материала для чистого диоксида кремния составляет всего около 0,03 дБ/км (современное оптическое волокно имеет затухание около 0,3 дБ/км), примеси в оригинальном оптическом волокне вызывали затухание около 1000 дБ/км. Другие формы затухания вызваны физическими нагрузками на волокно, микроскопическими изменениями плотности и несовершенством техники сращивания.
Окна коробки передач
Каждый эффект, который вносит вклад в затухание и дисперсию, зависит от оптической длины волны. Существуют диапазоны длин волн (или окна), в которых эти эффекты наиболее слабы, и они наиболее благоприятны для передачи. Эти окна стандартизированы, и в настоящее время определены следующие диапазоны:
| Группа | Описание | Диапазон длин волн |
|---|---|---|
| Группа O | оригинал | Полоса от 1260 до 1360 нм |
| Группа E | расширенный | 1360 – 1460 нм |
| Группа S | короткая длина волны | 1460 – 1530 нм |
| Группа C | нормальный (“эрбиевое окно”) | 1530 – 1565 нм |
| Группа L | большая длина волны | 1565 – 1625 нм |
| Группа U | Очень большая длина волны | 1625 – 1675 нм |
Обратите внимание, что в этой таблице показано, что современные технологии позволили объединить второе и третье окна, которые изначально не перекрывались.
Исторически окно, называемое первым окном в диапазоне О, использовалось для длин волн 800-900 нм, но потери в этой области высоки, поэтому это окно в основном используется для связи на короткие расстояния. Нижние окна (O и E) около 1300 нм имеют гораздо меньшие потери. Эта область имеет нулевую дисперсию. Наиболее часто используемые средние окна (S и C) имеют длину волны около 1500 нм. Эта область имеет наименьшие потери на затухание и наибольшую дальность действия. Он имеет некоторую дисперсию, поэтому для ее устранения используются устройства компенсации дисперсии.
Регенерация
Если линия связи должна покрывать большее расстояние, чем позволяет существующая оптоволоконная технология, сигнал должен быть восстановленный Повторители для оптической связи должны использоваться в промежуточных точках канала. Повторители значительно увеличивают стоимость системы связи, поэтому разработчики систем стараются минимизировать их использование.
Последние достижения в области волоконно-оптической и оптической связи позволили снизить деградацию сигнала до такой степени, что регенерация сигнала Регенерация оптического сигнала требуется только на расстояниях в сотни километров. Это позволило значительно снизить стоимость оптических сетей, особенно на подводных участках, где стоимость и надежность ретрансляторов является одним из ключевых факторов, определяющих производительность всей кабельной системы. Основными достижениями, которые способствовали улучшению характеристик, являются управление дисперсией, которое направлено на уравновешивание эффектов дисперсии и нелинейности, и солитоны, которые используют нелинейные эффекты в оптическом волокне для обеспечения распространения на большие расстояния без дисперсии.
Последняя миля
Несмотря на то, что волоконно-оптические системы отлично зарекомендовали себя в приложениях с высокой пропускной способностью, оптоволокно медленно достигло своей цели – оптоволокна до помещений или решения проблемы “последней мили”. Однако за последнее десятилетие количество развернутых сетей FTTH значительно увеличилось, и ожидается, что в ближайшем будущем они будут обслуживать еще миллионы абонентов. В Японии, например, EPON в значительной степени заменил DSL в качестве источника широкополосной связи. Компания KT в Южной Корее также предлагает услугу FTTH (Fiber To The Home), которая обеспечивает оптоволоконное соединение с домом абонента. Самые крупные развертывания сетей FTTH происходят в Японии, Южной Корее и Китае. Сингапур начал строительство общенациональной сети Next Gen NBN (оптоволоконная широкополосная сеть), которое должно завершиться в 2012 году, а компания OpenNet выступит в качестве установщика. С момента начала предоставления услуг в сентябре 2010 года покрытие сети в Сингапуре достигло 85% по всей стране.
В США компания Verizon Communications предлагает услугу FTTH под названием FiOS на отдельных рынках с высоким ARPU (средний доход на пользователя) в пределах существующей территории. Другой крупный выживший ILEC (или действующий местный оператор связи), AT&T, использует услугу FTTN (Fiber To The Node) под названием U-verse с витой парой до дома. Их конкуренты MSO используют FTTN с коаксиальным кабелем HFC. Все основные сети доступа используют оптоволокно на большей части расстояния от сети поставщика услуг до потребителя.
Доминирующей технологией сетей доступа во всем мире является EPON (пассивный оптический Ethernet). В Европе и среди телекоммуникационных компаний США широкополосный PON на базе ATM (ATM broadband PON) и GPON (Gigabit PON) уходят корнями в FSAN (Full Service Access Network) и подчиненную ей организацию по стандартизации ITU-T.
