Как снять показания вольтметра в цепи постоянного тока

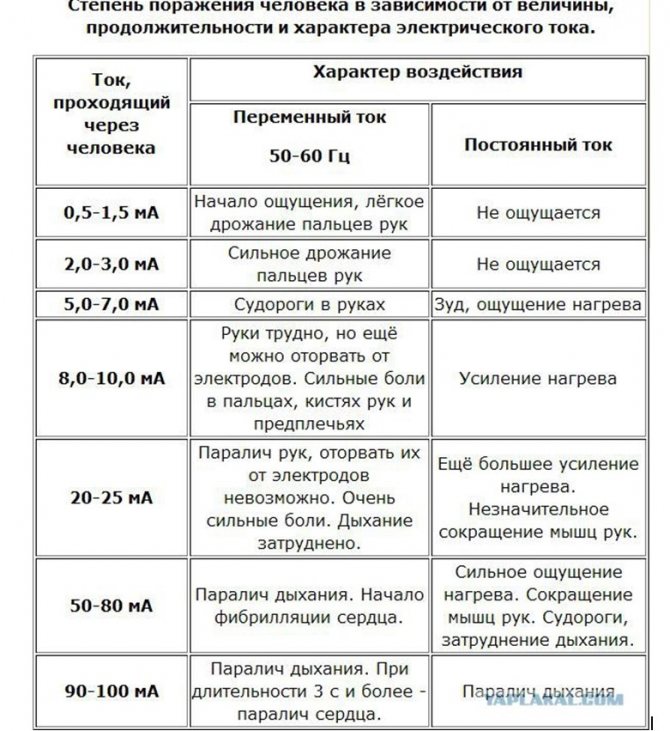

Соблюдайте особую осторожность при измерении сетевого напряжения с помощью данного электроизмерительного прибора. Никогда не прикасайтесь к устройству голыми руками. Перчатки из непроводящего материала, например, резины, могут помочь предотвратить несчастные случаи.

Содержание

Приветствуем всех читателей нашего сайта и сегодня в курсе “Основы электроникиОсновы электроники“Мы рассмотрим основные способы измерение тока, напряжения и другие параметры в электрических цепях. Конечно, мы не будем пренебрегать основными измерительными приборами, такими как вольтметр и амперметр.

Сначала соберите схему, затем проверьте правильность сборки схемы, подключите вольтметр к источнику питания, измерьте напряжение на двух клеммах вольтметра. Соблюдайте правила безопасности и не прикасайтесь к токопроводящим частям схемы.

Вопрос по электротехнике. Как найти показания вольтметра в цепи? Желательно более подробно.

Я не думаю, что вы поняли вопрос… . Не экспериментально, не теоретически, не расчетным путем, как найти значение вольтметра?

Сначала соберите схему, затем проверьте правильность схемы, подключите вольтметр к источнику питания, измерьте с помощью двух клемм вольтметра. Соблюдайте меры предосторожности, не прикасайтесь к токопроводящим частям схемы.

Найти пассивные элементы цепи сопротивления XL=534 Ом, Хс=15,9 Ом, общее сопротивление цепи Z=519,7 Ом, ток в цепи I=U/Z=0,423 А, показания вольтметра – напряжение на конденсаторе: Uc=I*Xc=6,7 В.

Соберите схему, проверьте ее, подключите к источнику питания и измерьте напряжение двумя щупами вольтметра параллельно конденсатору в соответствии с правилами безопасности (не касайтесь оголенных проводов), ОПАСНО.

Мультиметры имеют два отдельных гнезда для измерения тока и напряжения: одно гнездо для измерения напряжения, другое – для измерения тока. Третий – общий провод, который остается на месте независимо от того, измеряется ток или напряжение.

Измерение напряжения с помощью вольтметра

Прибор под названием вольтметр используется для измерения напряжения в цепях переменного и постоянного тока. Поскольку напряжение возникает между различными точками цепи или на полюсах источника напряжения, вольтметр всегда подключается параллельно исследуемому участку цепи или параллельно клеммам источника напряжения.

Конечно, можно подключить вольтметр последовательно с цепью, но тогда вы будете измерять напряжение на источнике, а не в цепи, поскольку цепь разомкнута, а сам вольтметр имеет очень высокое внутреннее сопротивление.

Вольтметры выпускаются как в виде отдельных электроизмерительных приборов, так и в качестве одной из функций мультиметра. Входная цепь современного вольтметра обычно содержит резистор порядка мегаом, соединенный последовательно с электронной измерительной схемой.

Вольтметр, как отдельный измерительный прибор или как одна из функций мультиметра, имеет несколько диапазонов измерения напряжения. Выбор диапазона осуществляется с помощью переключателя на передней панели прибора.

Как правило, для мультиметра можно выбрать одно из следующих значений (максимальное значение для диапазона): 200 мВ, 2000 мВ (2 В), 20 В, 200 В, 600 В и т.д. Как правило, мультиметры имеют возможность измерять напряжение постоянного и переменного тока. Тип напряжения также выбирается на шкале переключателя.

Мультиметры имеют два отдельных гнезда для измерения тока и напряжения: одно гнездо для измерения напряжения и второе гнездо для измерения тока. Третий – общий провод, который остается на месте независимо от того, измеряете ли вы ток или напряжение.

Подключите щупы к соответствующим гнездам мультиметра или вольтметра. Включите прибор и переведите его в режим измерения напряжения, выбрав переключателем тип и диапазон напряжения. Если диапазон неизвестен, начните с самого высокого значения, доступного на шкале переключателя, а затем можете его уменьшить.

Схема подключения вольтметра для измерения падения напряжения на лампочке:

Подсоедините щупы (осторожно!) так, чтобы прибор был подключен к правильным точкам в цепи, между которыми вы хотите измерить напряжение. Через несколько секунд прибор отобразит текущее значение измеряемого напряжения.

Если диапазон составляет 600 В или более, измеренное напряжение будет отображаться в вольтах. Если диапазон составляет, например, 2000 мВ или 200 мВ (порядок значений напряжения, но в принципе значения на шкале могут отличаться от них), на дисплее будет отображаться значение в милливольтах.

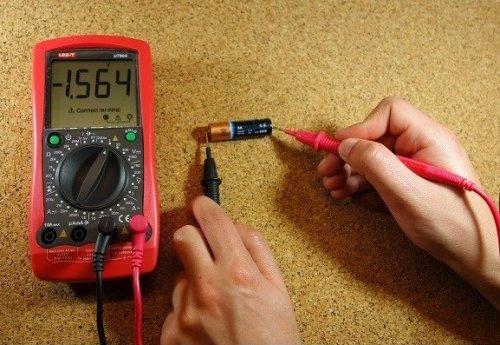

Если измеряется напряжение постоянного тока, на дисплее может отображаться число со знаком минус перед ним, в зависимости от его полярности и правильного расположения щупов.

Это означает, что красный и черный щупы следует менять местами, поскольку красный щуп предназначен для положительного полюса, а черный – для отрицательного полюса по отношению к источнику постоянного напряжения, установленному в тестируемой цепи.

Вольтметр (или мультиметр), не предназначенный для измерения высокочастотных напряжений или напряжений, превышающих максимальное значение на его шкале, легко выйдет из строя, если вы попытаетесь использовать его для измерения высокочастотных или более высоких напряжений. В документации прибора всегда указывается тип тока и максимальное напряжение, которое он может измерить.

Если вам понравилась эта статья, пожалуйста, поделитесь ею в социальных сетях. Это очень поможет в развитии нашего сайта!

Проблема 2.8. Для цепи на рис. 2.15, используя законы Кирхгофа, найдите все токи, если , , , , , , , , , , .

Расчет простых цепей с постоянными токами и напряжениями. Расчет сложных цепей путем непосредственного применения законов Кирхгофа (главы 1-2 учебника “Теоретические основы электротехники в примерах и задачах) , p. 3

Схема на рисунке 2.3 имеет шесть ветвей (), четыре узла (), один источник тока ().

Выберите положительные направления токов в цепи, как показано на рисунке 2.4.

Определите достаточные уравнения для расчета цепи в соответствии с первым законом Кирхгофа:

Согласно второму закону Кирхгофа:

Достаточное количество уравнений равно пяти, что соответствует количеству неизвестных токов (рис. 2.4).

3 Составьте систему уравнений в соответствии с законами Кирхгофа.

Три уравнения в соответствии с первым законом Кирхгофа, например, для узлов 2, 3 и 4. Два уравнения в соответствии со вторым законом Кирхгофа. Направления положительного шунтирования независимых контуров будут выбраны, как на рис. 2.4.

Н о т и : При выборе независимых цепей следует обратить внимание на то, чтобы в цепи не было ветви с источником тока.

4. после подстановки численных значений параметров элементов схемы получаем:

5. получаем решение схемы в матричной форме

В результате решения матричной системы уравнений получаем токи:

Знак минус на токе означает, что фактическое направление тока противоположно направлению, выбранному на диаграмме рис. 2.4.

Примечание: не меняйте знак тока на противоположный, так как это может привести к ошибкам в дальнейших расчетах.

7. Убедитесь в правильности расчетов, проверив баланс мощности. Мощность, поступающая в цепь от источников питания, должна быть равна сумме мощностей потребителей электроэнергии:

Первоначально найдем напряжение на клеммах источника тока (рис. 2.4). Исходя из второго закона Кирхгофа, получаем:

Общая мощность, развиваемая источниками энергии

Полная потеря мощности в резистивных сопротивлениях

Ошибка в расчетах заключается в следующем:

Для электрической схемы (рис. 2.5) постройте график изменения потенциала во внешней цепи. Параметры элементов схемы задаются , , , , , , , , , , , , .

Рис. 2.5 Рис. 2.6.

Давайте предварительно рассчитаем токи внешней цепи. Схема (рис. 2.5) содержит шесть ветвей (), четыре узла (), один источник тока ().

Отметьте положительные направления токов на схеме, как показано на рис. 2.6.

2 Достаточные уравнения для расчета цепи по первому закону Кирхгофа , по второму закону Кирхгофа .

Общее количество уравнений равно пяти.

(3) Три уравнения первого закона Кирхгофа даны для узлов 1, 2 и 4.

Два уравнения второго закона Кирхгофа для цепей и обозначены на рисунке 2.6.

4. запишите эту систему в матричной форме

5. после подстановки числовых значений получаем

6. решая матричную систему, мы можем определить токи

7. выберем внешний элемент цепи (рисунок 2.7). Предположим, что потенциал точки 1 равен нулю (). Вычислим потенциалы точек на контуре, обходя его по часовой стрелке:

8. Порядок построения графика потенциалов показан на рис. 2.8. Отложите значения сопротивления сегментов на оси абсцисс в том порядке, в котором они расположены в цепи.

Определите показания вольтметров в схеме рис. 2.9, если , , , , , , , , , , , , , , , , , , , , , . Предположим, что внутреннее сопротивление вольтметров равно .

Рис. 2.9. Рис. 2.10.

Замените вольтметры, показанные на схеме (рис. 2.9) векторами напряжения, указывающими на разность потенциалов между точками их соединения (рис. 2.10). Направления векторов напряжения могут быть выбраны произвольно.

2 Определите недостающий ток в соответствии с первым законом Кирхгофа.

3 Определите показания вольтметра из выражения, записанного вторым законом Кирхгофа для замкнутого контура (рис. 2.10).

4. показания вольтметра определяются из выражения, записанного согласно второму закону Кирхгофа для замкнутого контура, рис. 2.10:

5. показание вольтметра определяется из выражения, записанного согласно второму закону Кирхгофа для замкнутой цепи, рис. 2.10:

Определите показания приборов в цепи на рис. 2.11, если , , , , , , , , , , , , , . Возьмите внутренние сопротивления вольтметров, амперметров.

Рис. 2.11. Рис. 2.12.

1 Переведите приборы в их внутренние сопротивления (рис. 2.12) и отметьте токи ветвей.

2. показания амперметра равны значению тока (рис. 2.12)

3. Показания амперметра будут зависеть от тока источника, подключенного последовательно с амперметром, т.е. .

Найдите показания вольтметра из выражения, полученного из второго закона Кирхгофа для замкнутой цепи (рис. 2.12):

5. найдите показания вольтметра, используя выражение, записанное согласно второму закону Кирхгофа для замкнутой цепи (рис. 2.12):

Задачи для индивидуальных решений

Проблема 2.6. Определите показания приборов в цепи (рис. 2.13) , , , , , , , , .

Проблема 2.7. Найдите показания вольтметра в цепи (рис. 2.14.) Параметры этой цепи заданы: , , .

Рис. 2.13. Рис. 2.14.

Проблема 2.8. Для цепи, показанной на рис. 2.15, используя законы Кирхгофа, найдите все токи, если , , , , , , , , , , , , , , , , .

Проблема 2.9. Используя законы Кирхгофа для цепи рис.2.16, найдите токи в ветвях с резистивными сопротивлениями, если , , , , , , , , , , , , , .

Рис.2.15. Рис.2.16.

Проблема 2.10. Используя законы Кирхгофа для цепи рис.2.17, определите все токи, если , , , , , , , , , , , , .

Проблема 2.11. Напряжение на входе схемы (рис.2.18) равно . Определите напряжение на выходе схемы, если , , , , , , , , , .

Рис. 2.17. Рис. 2.18.

Задача 2.12. Определите токи в цепи на рис. 2.19, если , , , , , , , , , . Проверьте баланс мощности.

Задача 2.13. Используя законы Кирхгофа для цепи, показанной на рис. 2.20, определите показания прибора, если , , , , , , , , , : , .

Рис. 2.19. Рис. 2.20.

Проблема 2.14. Используя законы Кирхгофа для цепи, показанной на рисунке 2.21, определите все токи. Учитывая , , , , , , .

Проблема 2.15. Вычислите, используя законы Кирхгофа, токи в цепи, показанной на рис.2.22, если , , , , , , , , , , , .

Задача 2.16. Используя законы Кирхгофа для цепи рис.2.23, определите все токи, если , , , , , , , , , , .

Рис. 2.21. Рис. 2.22.

Задача 2.17. Используя законы Кирхгофа для цепи рис.2.24, определите все токи. Учитывая , , , , , , , , , , , .

Считайте показания вольтметра.
Пожалуйста, помогите мне определить показания вольтметра. Есть одно НО. Он не находится в фазе.

Решение

Найдите показания амперметра в цепи
Построив векторную диаграмму, я получил ответ AC= 8 A. Подскажите, пожалуйста, правильно ли это?

Найдите показания вольтметра
Найти показания вольтметра в электрической цепи (тема про трансформаторы) Помогите:(

Найдите показания вольтметра и ваттметра
Здравствуйте, я не знаю, как читать вольтметр и ваттметр.

Найдите показания амперметра и вольтметра
Пожалуйста, помогите мне решить эту проблему. XL=10 Ом XC=10 Ом R1=10 Ом R2=10 Ом U=100 В Требуется.

Найдите напряжение и снимите показания вольтметра
Вам необходимо найти напряжение и снять показания вольтметра. X1 X2 X3 X4 начал искать, но потом.

Падение напряжения на сопротивлении R _V (Вы можете не вычислять показания вольтметра, а сразу сказать, что U _V = E поскольку вольтметр подключен параллельно батарее, а внутреннее сопротивление батареи и амперметра не учитывается)

Как найти показания на вольтметре

Решение:

Ток, протекающий через сопротивление R ₁₂ _V (показания амперметра)

Падение напряжения на сопротивлении R _V (Показания вольтметра не могут быть рассчитаны, но могут быть немедленно сообщены как U _V = E поскольку вольтметр подключен параллельно батарее, а внутреннее сопротивление батареи и амперметра не учитывается)

Ответ:

Ток, протекающий через сопротивление R ₁₂ _V (показания амперметра)

Падение напряжения на сопротивлении R _V (показания вольтметра)

Ответ:

Ток, протекающий через сопротивление R ₁₂ _V (показания амперметра)

Падение напряжения на сопротивлении R _V (Показания вольтметра не могут быть рассчитаны, но могут быть сразу представлены как U _V = E поскольку вольтметр подключен параллельно батарее и внутреннее сопротивление батареи и амперметра не учитывается)
