Как выучить Dialux за 100 минут?

Изначально я планировал сделать 2-3 видео и на этом остановиться, но мне постоянно приходят в голову разные мысли и идеи, поэтому я хотел создать что-то более законченное. Я решил сделать общий курс и не делить его на внутреннее и наружное освещение.

Содержание

23 января 2020 года. k-igor

На мой взгляд, dialux – лучшая программа для расчетов освещения. Я изучаю эту программу уже около 5 лет, но все еще постоянно узнаю что-то новое. Dialux облегчает проектирование освещения и позволяет узнать, что дизайнер не несет ответственности за плохое размещение светильников.

Вы можете научиться выполнять вычисления в dialux – это не так сложно. У меня даже есть несколько полезных видео о dialux на моем канале.

Если у вас много свободного времени, dialux может освоить каждый. Без Интернета это было бы крайне сложно сделать.

Но что делать, если вам нужно изучить dialux за короткое время?

Поэтому я решил создать мини-курс о том, как выполнять вычисления в dialux. Этот курс предназначен для людей, которые ценят свое время и потратят всего 100 минут на первые расчеты.

Изучение dialux требует хорошего понимания того, где, что и как выполнять вычисления.

В этом мини-курсе я покажу вам шаг за шагом процесс выполнения расчетов. Самое главное, что он представлен “из воды” и, таким образом, экономит ваше время на изучение dialux.

Практический мини-курс по DIALUX EVO

Изначально я планировал сделать 2-3 видео и на этом остановиться, но у меня постоянно возникали другие мысли и идеи, поэтому я хотел создать что-то более законченное. Я решил сделать общий курс и не делить его на внутреннее и наружное освещение.

Я должен признать, что этот мини-курс был записан в экстремальных условиях. Я постоянно боролся с шумом =) Мои соседи периодически делали ремонт, лифт в доме тоже заменяли, а мы находимся на 9 этаже и шум очень хорошо распространяется через технический этаж, ну и конечно маленький ребенок….. Кроме того, возникли различные технические проблемы. Но все это уже позади, мини-курс Dialux завершен.

Конечно, вас интересует цена этого мини-курса.

К сожалению, мини-курс о том, как делать вычисления в dialux, не продается. Но я знаю небольшой совет, как получить этот мини-курс бесплатно.

Другими словами, мини-курс dialux добавляется к моему курсу EC+EN design и курсу CZ.

В каком-то смысле можно сказать, что с добавлением мини-курса цена на курсы снизилась, потому что мини-курс Dialux – это очень жирный бонус к моим курсам.

Недавно я получил электронное письмо:

Лично я не проходил никаких курсов Dialux, все свои знания и опыт, накопленные за 5 лет, я постарался вместить в свои 100 мини-курсов. Я могу только рекомендовать свои курсы, потому что не думаю, что вы сможете найти что-то лучшее по соотношению цена/качество.

Как видите, мои курсы не стоят на месте, они постоянно развиваются.

Кстати, советую вам присоединиться к группе v220blog, потому что я регулярно пишу туда.

Я думаю о развитии направления dialux. Если есть спрос, то будет и предложение. Есть вещи, о которых я не могу говорить или показывать публично, а на частном портале я могу делать и показывать все, что хочу.

Конечно, за 100 минут вы не станете великим экспертом, потому что, чтобы стать экспертом, нужно повторить каждое действие своими руками, но если у вас возникнут трудности, вы можете посмотреть видео или задать мне вопрос.

P.S. Мини-курс предназначен в первую очередь для проектировщиков электрооборудования, которые имеют небольшой опыт работы с этой программой или не имеют его вовсе.

В разделе Установка укажите количество светильников и способ установки. Можно произвести приблизительный расчет освещенности, после чего система сама предложит необходимое количество светильников и их расположение. Затем введите желаемое значение в люксах и нажмите кнопку Suggest. Наконец, нажмите кнопку Insert. Светильники размещаются в помещении.

Описание программного обеспечения Dialux, пример создания проекта

Dialux можно использовать для моделирования практически любого пространства, для создания дизайна комнат, мастерских, складов, коттеджей, открытых пространств с предустановленными или рассчитанными параметрами освещения. Ниже приведен пример создания дизайна помещения.

1. откройте проект “Новая комната” в меню “Пуск”;

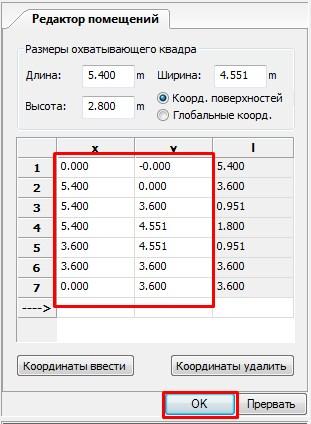

2. После ввода размеров помещения в редакторе помещений нажмите OK;

При необходимости конфигурация помещения может быть изменена. Для этого щелкните правой кнопкой мыши на комнате и выберите “Редактировать геометрию” из контекстного меню.

4 Вы видите 4 точки по периметру комнаты (в углах). Если помещение не прямоугольное, вставьте дополнительные точки или удалите существующие. Для этого выберите опцию “Вставить точку” в контекстном меню;

5. добавьте 3 точки и затем переместите их, щелкнув левой кнопкой мыши по каждой точке.

6. нажмите OK в разделе Редактор помещений. Вы также можете вручную изменить координаты точек в появившемся окне.

Затем выберите крепления. В меню Файл выберите Импорт, а затем выберите “файлы приспособлений”. Выберите нужный осветитель из появившегося списка.

8. Разместите люстры в комнате с помощью правой кнопки мыши (щелкнув ею по комнате), затем в появившемся меню выберите раздел Ввести люстры. Выберите метод ввода. Выберите метод компоновки поля для примера.

В разделе Монтаж введите количество светильников и способ монтажа. Можно произвести приблизительный расчет освещенности, после чего система предложит необходимое количество светильников и их расположение. Затем введите желаемое значение в люксах и нажмите кнопку Suggest. Наконец, нажмите кнопку Insert. Теперь светильники размещены в помещении. 10.

Если программа вставила люстру за пределами комнаты, вы можете переместить ее в нужное положение с помощью левой кнопки мыши.

11 На панели инструментов выберите “Начать расчет”. Затем отображается 3D-модель комнаты. Если вы хотите вывести результаты расчета, выберите данные для вывода в разделе Результаты.

12 Результат можно распечатать или сохранить в формате PDF. Выберите форму в меню Файл, чтобы сохранить результат.Стандартные геометрические фигуры, такие как квадрат, призма и т.д.

Программное обеспечение для расчета и проектирования освещения Dialux

Dialux – одна из наиболее функциональных компьютерных программ для светотехнического расчета и инженерного проектирования внутреннего и наружного освещения. Она разрабатывается и постоянно совершенствуется с 1994 года немецкой компанией DIAL GmbH и распространяется и обновляется бесплатно. Команда из двадцати программистов постоянно поддерживает и совершенствует продукт.

Dialux – это эффективный инструмент для решения сложной задачи расчета естественного и искусственного освещения для различных сцен на улице и в помещении, улиц, дорог, рабочих мест, офисов, систем сигнализации, спортивных площадок и многого другого. Dialux полезен для проектировщиков, электриков и дизайнеров, чтобы иметь возможность выполнять свою работу в соответствии с нормами освещения. Интерфейс программы поддерживает несколько языков, включая русский.

В настоящее время Dialux является одним из самых популярных инструментов для расчета освещения среди подобных программ. Многие мировые производители светотехники создают свои собственные базы данных светильников для Dialux. Программу поддерживают более 100 партнеров. Новые каталоги могут быть связаны непосредственно из программного обеспечения, предоставляя дизайнеру максимально широкий выбор продукции.

На основе ряда светильников, типов светильников и схем расположения светильников Dialux выполняет расширенные расчеты освещения, которые учитывают мебель, обстановку, геометрию помещения, а также цвет и текстуру поверхности. Программа обеспечивает расчеты для всех типов освещения, КЕО, яркости, величины бликов, теней и дневного света. Инструмент учитывает погодные условия, географическое положение объекта, тени от окружающих предметов и зданий.

По результатам расчетов программное обеспечение строит графики, изолинии и таблицы распределения освещенности, а также формирует технические паспорта светильников. Распределения освещенности для заданных поверхностей строятся в графическом виде, а встроенный визуализатор POV-Ray создает фотореалистичный трехмерный рисунок помещения.

Можно создавать видеоклипы о световом дизайне. В таблицах будет показано энергопотребление спроектированной системы и ее оптимизация. Библиотека объектов изначально обширна, но вы также можете создавать их самостоятельно, используя такие инструменты моделирования, как булевы операции, экструзия и т.д. Вы можете создавать свои собственные светильники, окна, двери, мебель и т.д.

Для каждой зоны можно смоделировать различные эффекты освещения, с зеркальным отражением, прозрачностью и улучшенными текстурами, в соответствии с определенными параметрами. Благодаря усовершенствованному программному ядру расчеты сцены выполняются быстрее, а цвета становятся более естественными и насыщенными.

Программа позволяет создавать четкие видеопрезентации с эффектами зеркального отображения и прозрачности. Конечно, для нормальной работы программы необходимы хорошие системные ресурсы – Pentium IV или выше и не менее 1 Гб оперативной памяти.

Новички могут воспользоваться прилагаемым к программе “DIALux Light Assistant”, который поможет им выполнить все шаги для получения точных расчетов.

Программное обеспечение полностью поддерживает все действующие национальные и международные стандарты и европейские единицы измерения. Возможен экспорт/импорт объектов и данных в любое программное обеспечение САПР и из него в форматах .dwg и .dxf. Подсказки и интуитивно понятное управление делают работу с программой очень простой.

DIALux значительно упрощает расчет общей системы искусственного освещения благодаря 3D-визуализации проектных решений. Программа является интерактивной: она позволяет пользователю перемещаться по освещенному интерьеру в соответствии с расчетами.

Расчет и проектирование освещения в DIALux

В заголовке окна находится командная строка, под ней – кнопки и панели инструментов для быстрого выполнения команд и функций DIALux.

Кнопки слева на панели кнопок: “Выбрать поверхности и элементы помещения”, “Разрешить или блокировать выбор окон, дверей и строительных поверхностей”, “Разрешить или блокировать выбор мебели”, “Разрешить или блокировать выбор отдельных светильников”, “Разрешить или блокировать выбор групп светильников”, “Разрешить или блокировать выбор точек построения”.

На правой стороне расположены кнопки, с помощью которых можно управлять моделью: “выбрать объекты”, “приблизить и отдалить вид”, “вращать вид”, “перемещать вид”, “перемещаться по сцене”. Все эти кнопки позволяют быстро работать с моделью.

Остальная часть окна разделена на 4 основные рабочие зоны. В левом верхнем углу находится Инспектор, который позволяет задавать параметры объектов в модели. В левом нижнем углу находится окно Проводника и дерево проектов. Остальная часть области отведена под окно CAD. Эти четыре области позволяют эффективно и четко спланировать установку освещения.

В каждой из этих областей можно вызвать определенную программную функцию и соответствующим образом обработать объекты. Окно CAD используется для интерактивного планирования освещения. Здесь вы можете графически перемещаться по сцене с помощью мыши, вращать, увеличивать (уменьшать) масштаб, перемещать комнату, наружную сцену или стандартный путь.

Еще одно большое преимущество этого окна – возможность рассмотреть модель со всех сторон. Функция увеличения/уменьшения масштаба 3D-модели сцены доступна с помощью колесика мыши.

Дерево проекта позволяет быстро работать с элементами планирования освещения. Каждый элемент можно выбрать и изменить, а его свойства можно просмотреть в инспекторе.

Проводник открывает непосредственно рабочие этапы, необходимые для планирования. Он действует как “красная нить” и быстро направляет пользователя к месту назначения. Инспектор позволяет просматривать свойства каждого выбранного объекта в представлении CAD или в дереве проекта. Здесь можно изменить некоторые значения.

Первым шагом в создании проекта осветительной установки является создание модели помещения со всеми его точными геометрическими размерами; кроме того, на этом этапе вводятся значения коэффициентов отражения потолка, стен и пола. Полученную модель можно просматривать в различных видах: вид сверху, вид сбоку, вид спереди и 3D вид.

Второй шаг – создание моделей мебели, а также создание модели входной двери. Мебель – Дерево разделена на три подпапки:

Готовые мебельные массивы или самодельные мебельные массивы. Мебель других производителей также может храниться здесь в виде файлов SAT.

Стандартные геометрические твердые тела, такие как квадрат, призма и т.д.

На их основе можно легко создавать новые объекты, такие как окна, двери, виртуальные расчетные поверхности и элементы пола для наружных сцен. Объекты с особыми свойствами. Имеется возможность перемещать существующие объекты внутри или вне помещения, вращать их, а также выбирать их с помощью специального контекстного меню.

Третий шаг – выбор текстуры поверхности комнаты и мебели с помощью дерева текстур. На этом этапе проектирования выбирается цвет, материал и отражающая способность поверхности мебели.

Текстура дерева позволяет, как и расстановка мебели в комнате, менять характеристики поверхностей. Здесь вы найдете перечисленные текстуры (изображение поверхности), цвета из палитры RAL, а также сможете разместить здесь свои собственные текстуры. Если текстура нанесена неправильно, это можно исправить.

Четвертый шаг – выбор фурнитуры. Для этого существует отдельная структура дерева. Пользователь может выбрать для себя приспособления различных производителей – пробки, с которыми он регулярно работает. Эти фитинги можно удалить и сохранить в “Банке собственных данных”.

В DIALux 3 и последующих версиях программного обеспечения собственный банк данных содержит демонстрационные индикаторы. Они могут быть удалены и заменены реальными светильниками от производителей. После обработки геометрии помещения и ввода всех данных начинается расчет.

Существует еще одно дерево для выбора и просмотра результатов. Результаты, отмеченные красной галочкой на вкладке символов, немедленно доступны пользователю. Чтобы получить результаты без красной галочки, необходимо сначала выполнить расчет. Все результаты можно просмотреть на экране.

Если вам понравилась эта статья, пожалуйста, поделитесь ею в социальных сетях. Это очень поможет в развитии нашего сайта!

Во-первых, что такое Dialux и почему он бесплатный.

“Солнечный свет для планктона” – основы моделирования освещения в DIALux

Привет Хабр, сегодня уже пятница, а это значит, что я могу сдуть пыль со своей старой традиции писать посты по пятницам, что-то ~~“О вкусной и здоровой пище”~~ полезные и интересные материалы из мира науки и техники.
Новый год приближается, и я хотел бы познакомить всех с этим мини-уроком по Dialux (бесплатная программа для моделирования 2D и 3D освещения).
Посмотрев эту короткую статью и повертев в руках прилагаемый проект, вы узнаете основные понятия светового дизайна. Выполните расчеты освещения Это совсем не страшно.

Сегодня мы стремимся обеспечить комфортную нормативную среду для сотрудников, отображающих и работающих на бумаге.
Нажмите здесь для получения более подробной информации.
(Примечание: под ним есть движение).

P.s. На всякий случай, если ни один разработчик не привлек меня, я просто делюсь тем, чему научился на этом пути.

Начнем с того, что такое Dialux и почему он бесплатный.

Dialux – это бесплатная программа для 3D-моделирования и расчета освещения, разработанная немцами из Института чего-то и чего-то. Он бесплатный, потому что его оплачивают производители светильников (в этом есть свои плюсы и минусы).

Более подробную информацию можно найти в ресурсе dialux-help.
Там же можно скачать программное обеспечение.
Для начала следует отметить, что в настоящее время существует два отделения
1 – сам Dialux, более старый и менее требовательный.
2 – Dialux Evo – более новый, имеет свои особенности, но дешевле и прожорливее.

Нам достаточно одного Dialux (текущая версия 4.11).

Кстати, после некоторых манипуляций Dialux работает под Wine на *nix. (По крайней мере, на моем нетбуке с LMDE он работает очень плохо).

Так что вот так.

В чем заключается наша задача? В офисном помещении есть два рабочих места, одно с окном, другое с дверным проемом, где рабочее освещение должно быть повышено в соответствии с требованиями нормативных документов. (Для SP_52.13330.2011 предположительно около 300 люкс).

Я подготовил макет в формате dwg (он лежит в проекте)
Я нарисовал планировку в миллиметрах (например, комната 3000х4000мм), желательно, чтобы стены были ближе к начальным координатам

Теперь приступим к разработке самого проекта освещения

Откройте программу и воспользуйтесь мастером для выбора нового дизайна интерьера

Далее мы импортируем наш план этажа.

Пройдите необходимые шаги и выберите масштаб макета, который я нарисовал в миллиметрах (mil)

Помещение будет импортным.
Мы должны отрегулировать его.
Но сначала давайте установим привязку, мы можем отключить ненужные и оставить привязку к dwg и светильникам

Теперь давайте обработаем геометрию, перетащим точки на наш макет и нажмем “Ok”.

Вставьте окна и двери (располагаются только на ранее набросанных границах помещения).
Просто нажмите на эскиз и перетащите модель в пространство CAD, затем отрегулируйте размеры.
Вы получите такую красоту.

Затем вы делаете выбор светильника в правой части экрана, и по освещению внутри комнаты я выбрал светильник. Программа подскажет вам, сколько светильников необходимо для удовлетворения требований к освещению.
Для внутреннего освещения я выбрал этот светильник – Focus SPARK 32-N LED
Светильники можно выбрать либо путем выбора светильника
(там будут ссылки на каталоги), или вы можете скачать файлы ies и импортировать их в проект.

Я чуть не забыл установить потолок и покрасить стены. В CAD все перетаскивается в окно и конфигурируется, я думаю, вы уже поняли общий принцип.

Dialux позволяет моделировать различные условия освещения. Мы вводим сцены для аварийного освещения, рабочего освещения, а затем сцены для дневного света, дневного освещения в зависимости от местоположения и времени суток (задается на вкладке проекта).

Разделите нашу группу светильников на отдельные элементы и сделайте один из них как рабочим, так и аварийным.

Выберите результаты в верхнем меню и запустите расчеты для всех сцен.
А затем посмотрим на результаты расчетов, это очень подробно и лучше попробовать один раз.

После расчета 3D модель освещения можно увидеть не только в результатах расчета, но и непосредственно в окне CAD, выбрав необходимые сцены освещения.

Dialux позволяет экспортировать результаты моделирования в pdf, jpg dwg и многое другое, но это уже другая история.
Это только основы, и статья была написана за короткое время, но я надеюсь, что вы нашли ее полезной и интересной.
Всех с Рождеством!
Вот ссылка на источник

Установите программное обеспечение на свой компьютер
Скачать здесь

Как работать с DIAlux

Эта статья предназначена для начинающих пользователей DIALux. Его легко освоить и очень просто использовать. Основная задача здесь – рассчитать количество светильников. Для этого вам понадобятся файлы IES светильников.

Установите программное обеспечение на свой компьютер
Скачать здесь

Прочитав и выполнив шаги, описанные в этой статье, вы сможете с нуля создать базовый дизайн освещения для простой комнаты.

Давайте перейдем к работе с программным обеспечением.

В этом учебном пособии мы рассмотрим простой проект помещения, добавим файл IES, выполним расчеты и распечатаем результаты в виде PDF-документа.

Предположим, что у нас есть офисное помещение размером 5 м х 3 м с высотой 2,8 м.

Перед запуском программы нам необходимо знать требуемый уровень освещенности, от которого зависит количество светильников в помещении и, соответственно, цена.

Для стандартов освещения существуют ДБН

Для офисного помещения нам нужно 300 люкс

Теперь запустите программу.

В окне “Редактор помещения” введите необходимые параметры помещения: длину, ширину, высоту. Вводим размеры нашей комнаты 5м, 3м, высота 2,8м Нажимаем ОК.

Строится простая комната.

В разделе “Результаты вычислений” вы задаете страницы с нужными вам результатами. Поставьте галочки напротив нужных страниц. Который мы сохраним в PDF-файл.

Как видите, существует множество вариантов и инструментов для правильной работы.

О программе

Программное обеспечение dialux дружелюбно и просто в использовании. Изначально он позиционировался как ресурс для профессиональных разработчиков. Однако даже новичок может создать базовый дизайн освещения в домашних условиях – главное, чтобы было желание сесть и разобраться.
Существует две различные версии dialux – Light или Evo. Они различаются по степени “профессионализма”. Первая – это упрощенная, ознакомительная версия, а вторая – для более опытных пользователей. Программа легко интегрируется с оболочкой Windows, наиболее часто используемой системой в наших широтах. Dialux русифицирован и поддерживает как экспорт, так и импорт файлов САПР в форматах .dwg или .dxf.
Программа позволяет создавать проекты освещения не только в помещениях, но и идеально подходит для планирования наружного освещения. В нем содержатся все последние региональные и мировые нормативы (правила, нормы, рекомендации) по искусственному или естественному освещению.

Встроенный помощник поможет решить любые проблемы, например, выбрать модель светильника или нормативные документы. Базовый набор параметров помещения в программе несколько напоминает работу с Paint. Только в Dialux количество светильников рассчитывается одновременно, с учетом их мощности и направленности света.
Инструмент работает по принципу наслоения – каждый добавляемый элемент накладывается на ранее созданную основу. Процесс проектирования начинается с ввода параметров помещения, вплоть до отделки поверхностей и установки светильников. Затем, исходя из преобладающих условий, производится выбор точек освещения на разных уровнях.
Приложение поможет вам выбрать наиболее эффективную систему освещения с наивысшей эффективностью и минимальным потреблением энергии. Он также предлагает конкретные модели от реальных производителей – очень удобно!
Многие крупные производители светотехники (более сотни компаний) предлагают возможность загрузки бесплатных плагинов со своих серверов, которые автоматически встраиваются в программное обеспечение. Это позволяет создать актуальную базу данных о доступных светильниках в dialux. И легко рассчитать количество и мощность ламп для каждой поверхности, которые подходят для выбранного производителя.
В результате все довольны – производители продвигают свою продукцию, а покупателю легче найти светильники, отвечающие всем параметрам. Отличным примером является компания Phillips, Osram – их индивидуальные цоколи ламп для наружного или естественного освещения постоянно модернизируются.

Вот несколько примеров работ, созданных с помощью этого приложения.

Как видите, можно применять различные эффекты, чтобы максимизировать функциональность конструкции и корректировать расчеты с течением времени.

На фотографии, сделанной в качестве примера, запечатлен блик, который будет создаваться светильниками. Важно предусмотреть и уменьшить блики на поверхностях.

Сам диалог программы выглядит следующим образом.

Как вы можете видеть, для правильной работы доступно множество настроек и инструментов.

Мы настоятельно рекомендуем потратить день или два своего свободного времени на изучение всех тонкостей работы с этим приложением. Даже если вам не удастся создать полноценный проект, вы узнаете много нового, чего раньше не считали возможным. А это значит, что если вы отдаете работу на аутсорсинг, вы уже будете знакомы с предметом.
