Как защитить кабель или провод от разрыва?

Существует несколько способов защиты кабеля или провода от разрыва. Один из них – выпустить провод (кабель) с припуском в месте изгиба, сформировав в этом месте полупетлю. Если этого недостаточно, можно вставить стержень из твердого материала (кусок пластиковой кирки или что-то подобное) в место изгиба провода (кабеля) и закрепить концы этого куска изолентой, скотчем и т.д. Все эти методы помогают предотвратить разрыв кабеля.

Содержание

Существует несколько способов защиты кабеля или провода от разрыва. Один из них – выпустить проволоку (кабель) в месте ее изгиба, сформировав в этом месте полупетлю. Если этого недостаточно, можно поместить на изгиб кабеля (провода) стержень из твердого материала (кусок пластикового шипа или что-то подобное) и закрепить концы этого куска скотчем, липкой лентой и т.д. Все эти методы помогают предотвратить разрыв кабеля (провода).

В основном, поломка кабеля или провода происходит, когда он соединяется с разъемом (в просторечии – вилкой или гнездом), чтобы избежать этого нужно в первую очередь как можно меньше его перегибать, так как постоянные изгибы приводят к ускоренной поломке. Кроме того, можно наложить повязку на место возможного перелома, чтобы избежать чрезмерного механического воздействия, а также наложить изоленту и куски изоляции на толстые провода, или даже жидкую изоленту или резиновое покрытие на ручки инструментов. Однако мне лично больше всего нравится метод термотрубки: нанесите ее на провод и разъем одновременно, удерживайте ее в части разъема и медленно нагревайте зажигалкой или феном для усадки. Если повторить эту процедуру несколько раз, можно получить достаточно толстый слой защиты. Я использовал его для ремонта провода зарядного устройства моего телефона, который раньше часто ломался, но теперь он цел и без царапин. Если есть места вдоль проволоки, укрепите их, а еще лучше – закрепите, чтобы они нигде не оторвались.

эй, apple, прежде чем придумывать еще больше глупого неактуального дерьма, научитесь делать стабильный кабель для зарядки (: @ – ahmar (@ahmar13obaid) 30 сентября 2015 г.

Лайфхак: защитите свой кабель для зарядки от износа Редактировать

Согласно распространенному мнению, порванные и деформированные кабели являются одной из основных проблем с устройствами Apple. Пользователи Twitter часто просят компанию Тима Кука совершить долгожданную революцию в этой области или хотя бы удешевить кабели.

эй, apple, прежде чем придумывать еще больше глупого неактуального дерьма, научитесь делать стабильный кабель для зарядки (: @

– ahmar (@ahmar13obaid) 30 сентября 2015 г.

можете ли вы сделать более длинные зарядные кабели. Дерьмо, iphone не сделает вас таким же богатым, как его кабель @apple

– H (@zlpayne) 27 сентября 2015 г.

Как насчет этого Apple, вместо того, чтобы делать iphone 7, сделайте кабель для зарядки, который прослужит больше месяца ?.

– джованни лурсен (@GioLuhrsen) 23 сентября 2015 г.

Следующая молния. Неужели такая корпорация, как Apple, не может придумать кабель, который не нужно часто менять?

– Валерия (@tuya_mujer) 15 ноября 2014 г.

Iphone нужен хотя бы для того, чтобы постоянно покупать для него кабель для зарядки.

– Apple News Ru/Eng (@Apple_News_Rus) 25 июля 2015 г.

6 октября редактор Mashable сообщил, что ему удалось решить проблему с помощью простого трюка, используя биро и кусачки.

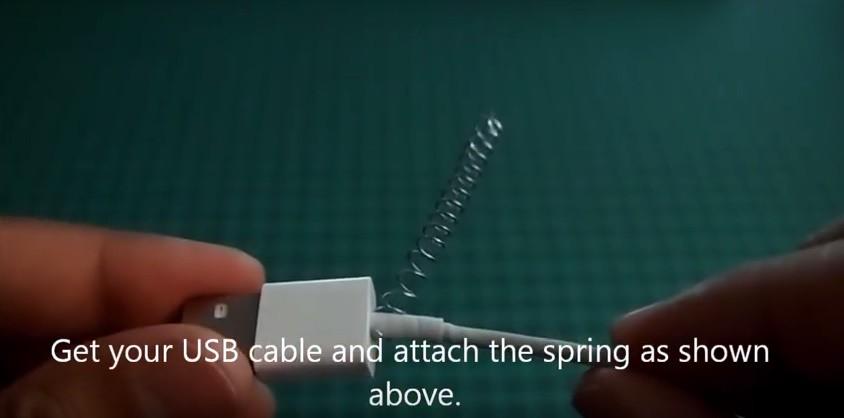

Прежде всего, необходимо снять пружину с ручки, затем согнуть ее с одного конца, чтобы можно было просунуть кабель между сегментами.

Затем прикрепите пружину к основанию кабеля и начните обматывать ее вокруг кабеля – виток за витком.

После этого выступающий конец пружины следует прижать плоскогубцами к проволоке, чтобы она не прилипла к одежде.

По словам редактора Mashable, такой тип защиты делает кабель практически неразрушимым: пружина не дает ему сильно скручиваться или изгибаться.

Многие похожие решения этой проблемы можно найти в Интернете. Например, один из пользователей YouTube предлагает использовать легкий полимерный паракорд для оплетки у основания кабеля.

Защитная сигнальная лента должна быть расположена на расстоянии не менее 250 миллиметров от изоляции кабеля и должна простираться не менее чем на 50 миллиметров с каждой стороны. Лента не должна укладываться на стыках и швах, чтобы не мешать ремонту. Защитный слой кладки, в отличие от ленты, укладывается определенным образом в зависимости от ширины траншеи.

Способы защиты кабелей от механических повреждений

В населенных пунктах и на территории предприятий электрические сети и сети передачи данных обычно представляют собой кабели. Когда кабель только что проложен, его хорошо видно, но если он проложен уже давно, его обычно не видно, потому что он спрятан где-то в конструкции. Как только начинаются земляные или ремонтные работы, сразу же возникает риск повреждения скрытого кабеля.

Для предотвращения этого кабель защищен от механических повреждений специальными мерами. Таким образом, кабель будет застрахован от повреждения его целостности, а вся конструкция, к которой он подключен, от сбоев в электроснабжении, сбоев в связи, проще говоря.

Конечно, существуют бронированные силовые кабели, оболочки которых, по-видимому, предназначены для защиты внутренних проводников от механических повреждений. Однако даже стальная оболочка может выйти из строя, если на нее воздействует слишком большая механическая сила, например, ковш экскаватора. В этом случае оболочка кабеля просто деформируется, а деформированная оболочка может легко нарушить целостность изоляции и самих проводников.

Чтобы заранее защитить кабель от подобных трагедий, используются защитные конструкции – трубы, шахты, кабельные каналы и т.д. – Чтобы заранее защитить кабель от подобных трагедий, в местах наиболее вероятного проведения строительных или земляных работ, а иногда и по всей длине линии, строятся защитные сооружения – трубы, шахты, кабельные каналы и т.д. – В зависимости от материала кабеля, места установки, класса напряжения и т.д.

В домашних хозяйствах для механической защиты кабеля используются пластиковые кабельные каналы, пластиковые и металлические трубы, гофрированные трубы, металлорукава и специальные кабельные магистрали.

Для каждой ситуации существует своя категория защиты кабеля от механических повреждений

Для различных кабельных каналов – различная защита

Подземные защитные устройства используются для кабельных трасс, проложенных (в соответствии с ПУЭ 2.3.83) в местах, где возможно проведение земляных работ на глубине более 1,2 м, причем защита устанавливается не по всей длине кабеля, а только в опасных местах и в местах, где высок риск действия шагового напряжения на людей.

Внешнее защитное оборудование используется для кабелей, проложенных на столбах или на стенах зданий. Как правило, такие кабели включают слаботочные кабели передачи данных или электрические кабели.

Если кабель прокладывается в стене, используется внутренняя оболочка, которая также устанавливается в стене вместе с кабелем. В этом случае строительные, монтажные или ремонтные работы в здании не повредят кабель.

Подземные кабели не только имеют металлическую защитную оболочку, но и требуют довольно толстого слоя сыпучих материалов, так как подземные кабели наиболее сложны в прокладке, и в случае необходимости ремонта дело обернется значительными материальными затратами.

Поэтому подземный кабель никогда не укладывается в пустую траншею, он прокладывается на определенном расстоянии от ее стенки, а если кабелей несколько, то между ними должно сохраняться определенное расстояние. Поэтому если кабель поврежден в одном месте, маловероятно, что будет поврежден соседний кабель, а поврежденный участок можно отремонтировать, если он находится.

Материалы для защиты кабеля

Самыми прочными средствами механической защиты кабелей являются железобетонные плиты или кирпичные стены. Над подземной линией могут даже располагаться строения или пешеходные дорожки, эти материалы позволяют это сделать.

Металлический экран обычно используется для небронированных кабелей. Она бывает сплошной или перфорированной, иногда многофункциональной.

Полимерные материалы могут использоваться для защиты кабелей только в установках внутри помещений, поскольку снаружи они подвергаются вредному воздействию ультрафиолетового излучения, влаги и т.д.

При постоянной прокладке кабеля глубоко в земле или снаружи здания, где он не подвергается динамическим нагрузкам, используются асбестовые и керамические оболочки. Эти материалы также полезны для кабелей, проложенных в агрессивных средах.

Если место прокладки кабеля часто посещают люди, то наиболее подходящей является стандартная металлическая защитная конструкция, которая может быть слегка деформирована и очень прочна. Но у него есть и недостаток – он подвержен коррозии. Именно поэтому металлическая броня требует регулярного осмотра.

Защитная структура

Подземные туннели (галереи, эстакады) являются самыми крупными сооружениями для защиты кабелей. Внутри них десятки кабелей могут быть статично размещены на специальных кронштейнах. Помимо кабелей, в туннелях могут проходить водопроводные, вентиляционные, канализационные и другие трубы.

Внутри зданий мины используются для защиты кабелей. Кабели защищены не только в шахте, но и поддерживаются по всей длине.

Перфорированные каналы и панели также подходят для защиты энергетических, низковольтных и информационных кабелей в зданиях.

Участок кабеля, проложенный снаружи, можно надежно защитить с помощью металлических или асбестовых труб. Кабельные секции, проложенные внутри зданий, защищены пластиковыми трубами. Такие трубы часто бывают гофрированными, что не только позволяет безопасно протянуть кабель через отверстие, но и придать кабелю и его оболочке изогнутую форму вдоль кабельной трассы.

При необходимости физического окружения кабеля, если он находится в некоррозионной среде и отсутствуют высокие динамические нагрузки, подходит кабельный лоток из сплошного или перфорированного материала, который служит своего рода направляющей.

Специальные кабельные лотки и каналы также используются при прокладке кабелей в зданиях:

Наконец, сигнальные ленты используются для обозначения трассы подземных кабелей. Эти ленты своим присутствием указывают землекопам на наличие кабеля в этом месте.

Требования к защитным элементам и их конструкции

Подземные кабели должны быть защищены более надежным способом. В этом случае необходима подушка из песка (или аналогичного материала), на которую затем укладываются плиты. Если напряжение защищаемой линии выше 35 кВ, толщина плиты менее 50 мм недопустима.

При более низких рабочих напряжениях вместо плиты можно укладывать блоки из обожженной глины. Такие решения выполняют не только защитную, но и сигнальную функцию, как лента.

Кабели никогда не растягиваются и не скручиваются, они укладываются свободно, чтобы деформации, вызванные изменениями температуры и подвижками грунта, не вызывали опасного напряжения.

При прокладке под основным дорожным покрытием или даже под грунтовой дорогой кабель обычно защищается металлической трубой. Сталь или асбест в этом случае защищают кабель в случае оседания грунта. В таких условиях в одной трубе всегда прокладывается только один кабель, а если их несколько, то и труб может быть несколько.

Защитная сигнальная лента располагается на расстоянии не менее 250 миллиметров от изоляции кабеля и выступает над ней не менее чем на 50 миллиметров с каждой стороны. Лента не должна размещаться на стыках и швах, чтобы не мешать ремонту. Защитный слой кладки, в отличие от ленты, укладывается определенным образом в зависимости от ширины траншеи.

Если вам понравилась эта статья, пожалуйста, поделитесь ею в своих социальных сетях. Это очень поможет в развитии нашего сайта!

В первую очередь необходимо снять пружину с кронштейна, а затем согнуть ее с одного конца, чтобы можно было просунуть кабель между сегментами. Затем прикрепите пружину к основанию кабеля и начните обматывать его – виток за витком.

Оригинальные зарядные устройства и шнуры стоят дорого и почему-то имеют низкое качество. Шнуры рвутся и ломаются даже при контакте с кожным жиром, который разрушает их оболочку. Это фиксируется производителем для получения прибыли.

Четыре способа сохранить кабель Lightning

Способ №1 – Безнадежный Большинство людей, которых я знаю, у которых есть iPhone / iPad, не особо заморачиваются с ремонтом молний. …
Метод №2 – Условно ненадежный В этом случае у вас должна быть в наличии обычная пружина. …
Метод №3 – лучший …
Способ №4 – безопасные клипсы от Indiegogo.
