Класс защиты IP - IP20, IP30, IP31, IP40, IP54, IP65 - Все о маркировке - услуги электромонтажа, строительства и ремонта

Степень защиты IP 60 – Отсутствие защиты от давления воды, полная защита от пыли.

Содержание

Степень защиты IP – IP20, IP30, IP31, IP40, IP54, IP65

Класс защиты IP (Международный знак охраны) – это всемирный класс охраны. Этот класс защиты присваивается устройствам после падения на твердую поверхность и испытания на проникновение воды. Затем корпусу технического устройства присваивается степень защиты Класс защиты IP20, IP30, IP31, IP40, IP54, IP65

Обозначение класса защиты IP XX и две цифры, первая из которых указывает на падение твердых предметов, а вторая – на проникновение воды в техническое оборудование. В коде обозначения возможны также алфавитные значения, которые более подробно описывают защиту устройства.

Так, стандарт IP – это международный стандарт, классифицирующий степень защиты оборудования от проникновения мелких частиц (по сути, пыли) и воды. Кстати, степени защиты, обеспечиваемые корпусами (код IP), определяются в соответствии с ГОСТ 14254-96. Этот стандарт был разработан на основе стандарта МЭК 60529 1989 г. и применяется с 1 января 1997 г. Международный рейтинг защиты вводит обозначение IPXX, где цифры означают “XX”. Например, два наиболее распространенных стандарта для потребительских устройств – IP67 и IP68.

Защита устройства от пыли и влаги. Понимание обозначений стандартов ИС

Мы занимаемся гаджетами всех видов уже много лет, через наши руки прошли тысячи гаджетов, и наши клиенты задавали нам множество вопросов о них. Среди всех этих вопросов есть и такие, к которым мы все еще возвращаемся. Самые распространенные вопросы касаются пыле- и водонепроницаемости гаджетов. И мы знаем почему. Дело в том, что почти все производители заявляют, что их устройства соответствуют стандарту IP.

Кроме того, компании-производители гаджетов любят писать, что их устройство выдерживает давление в 3-5 атмосфер, а то и больше. Покупатели таких гаджетов, пытаясь следовать логике, думают, что если написано 5 атмосфер, значит, устройство можно погружать на глубину до 50 метров. И если да, то, конечно, в нем можно купаться, не говоря уже о том, чтобы принимать душ. Но логика не всегда работает там, где действуют маркетологи. Давайте попробуем понять, что все это значит.

IPXX – что это значит?

Так вот, стандарт IP – это международный стандарт, классифицирующий степень защиты устройств от проникновения твердых частиц мельчайшей фракции (фактически пыли) и воды. Кстати, степени защиты, обеспечиваемые корпусами (код IP), определяются в соответствии с ГОСТ 14254-96. Этот стандарт основан на МЭК 60529 1989 года и введен в действие с 1 января 1997 года. Международный рейтинг защиты вводит обозначение IPXX, где цифры заменяют “XX”. Например, два наиболее распространенных стандарта для потребительских устройств – IP67 и IP68.

Первая цифра здесь указывает на степень защиты от посторонних твердых частиц (пыль, металл, человеческие пальцы и т.д.). Минимальная степень защиты – 0 (устройство подходит только для использования в корпусе), максимальная – 6 (полная защита от пыли).

Вторая цифра указывает на степень защиты от проникновения влаги. Минимальный уровень защиты – 0 (любая влага может повредить устройство), а максимальный – 8 (устройство нечувствительно к воде, может быть погружено в воду более чем на 1 метр).

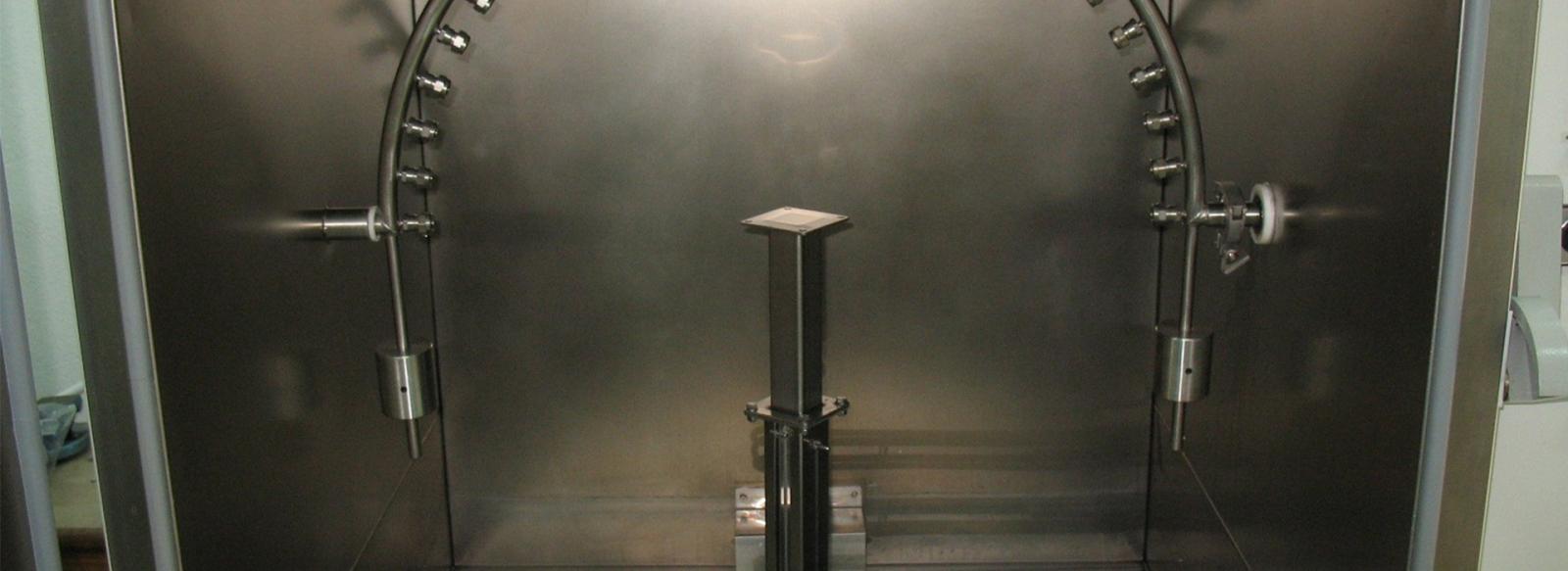

Испытания на водонепроницаемость проводятся в такой коробке

За цифрами иногда могут следовать буквы, которые предоставляют дополнительную информацию о степени защиты устройства от внешних воздействий. Однако такие обозначения редко встречаются для потребительских устройств, поэтому сейчас мы не будем их рассматривать. Согласно Википедии, максимальная степень защиты IP – IP69-K. Это обозначение для корпусов устройств, которые выдерживают очистку под высоким давлением и при высокой температуре. В этом случае нам даже пришлось ввести дополнительное обозначение (напомню, что общепринятое обозначение максимальной защиты от воды – 8, а не 9).

Уровень	Защита от	Описание
0	—	Нет защиты
1	Вертикально капающая вода	Вертикально капающая вода не должна мешать работе прибора.
2	Вертикальное капание под углом до 15°	Вертикально капающая вода не должна мешать работе, если устройство наклонено на 15° относительно рабочего положения.
3	Распыление	Защита от дождя. Струя воды, падающая вертикально или под углом до 60° от вертикали.
4	Распыление воды	Защищает от брызг воды с любого направления.
5	Jets	Защита от струй воды, идущих с любого направления
6	Морские волны	Защита от морских волн или сильных струй воды. Попадание воды внутрь корпуса не должно мешать работе устройства.
7	Кратковременное погружение в воду на глубину до 1 м	При кратковременном погружении вода не должна проникать в количестве, которое может нарушить работу. Постоянное погружение не предполагается.
8	Погружение в воду на глубину более 1 м на срок более 30 мин.	Устройство может использоваться в погруженном режиме

На устройстве может также отображаться символ X вместо номера – например, IPX7. В этом случае маркировка указывает на то, что устройство не тестировалось на защиту от пыли, но не боится воды.

Метры и атмосфера – где проблема?

Производители электроники также работают по стандарту IP, но чаще используется альтернативный погодный рейтинг. Garmin, Pebble, Polar и другие производители электроники часто сами тестируют свои устройства, чтобы определить, насколько хорошо они защищены от воды.

Давление/глубина	Защита
3 атм (30 м)	Устройство не является брызгозащищенным, но оно не подходит для принятия душа, ванны, плавания или даже дайвинга. Лучше всего хранить вдали от воды
5 атм (50 метров).	Защищает устройство от воды, остается в бассейне, на рыбалке, при плавании и работает в воде, не требующей погружения в воду
10 атм (100 метров)	Может использоваться практически для всех работ в воде, плавания и ныряния в течение некоторого времени. Водолазы могут работать без проблем
20 атм (200 м)	Может погружаться на относительно большую глубину, например, при дайвинге, использовании в морской воде

Неопытные пользователи, увидев обозначение 30-50 м, сразу решают, что с таким гаджетом можно нырять, плавать и даже держать устройство в аквариуме. На самом деле, как вы видите, устройство с маркировкой 3 ATM или 30 метров боится воды, причем очень сильно.

Еще один интересный момент заключается в том, что производители по-своему понимают маркировку. Fitbit Surge, например, имеет маркировку 5 ATM. Теоретически это означает, что вы можете носить его во время плавания. Но производители говорят, что не стоит купаться в этом гаджете, потому что Surge может не выдержать удара во время плавания. Так в чем же дело? Дело в том, что водонепроницаемость устройств проверяется в стоячей пресной воде (в большинстве случаев). При плавании давление может подскочить, и вода все равно найдет брешь, разрушив гаджет.

Любители дайвинга иногда подвергают свои устройства большому риску

В случае с Pebble Time дело обстоит иначе. Производители везде упоминают о защите “30 м”, но в описании сказано, что с ним можно плавать в бассейне. Но это не значит, что вы можете надеть часы и нырнуть в море. Морская вода не похожа на пресную, она содержит гораздо больше соли, которая может повредить устройство. Как упоминалось выше, большинство устройств тестируется в пресной, а не в соленой воде.

Хорошо знать

Большинство испытаний на водонепроницаемость проводятся в пресной воде. Если производитель не указывает, что гаджет не боится соленой воды, это означает, что испытания в море или океане не проводились;
Испытания проводятся при положительных температурах, обычно 15-35 градусов Цельсия. Если часы, которые не боятся воды при нормальной температуре, окажутся в сауне или бане, они могут испортиться;
Кожаный ремешок не является водонепроницаемым;
Если устройство не боится воды, проверьте, закрыты ли все отверстия на гаджете, которые должны быть закрыты при погружении в воду;
Гаджет с минимальной защитой от воды не обязательно сломается, если вы примете душ или искупаетесь в нем. Однако нет никакой гарантии, что если вы принимали душ дважды и все было в порядке, то в третий раз ничего не произойдет;
Лучше не нажимать на экран или физические кнопки устройства под водой.

Во-первых, инструкции

Мы в Madrobots считаем, что лучше всего внимательно прочитать инструкцию к вашему устройству. Конечно, не все так делают, но если вы собираетесь поехать на море или даже просто принять душ в своем новом устройстве, лучше прочитать инструкцию от производителя.

И в любом случае стоит помнить, что электронные устройства – это сложные системы, состоящие из множества деталей. Каким бы надежным ни было устройство, лучше не идти на ненужный риск, чтобы избежать боли в долгосрочной перспективе.

Например, первая цифра “3” означает, что корпус защищен от ручных инструментов, т.е. оборудование и принадлежности не будут повреждены ручными инструментами. Дополнительная буква “C” удостоверяет, что люди будут защищены от неблагоприятного воздействия, например, поражения электрическим током, если к крышке прикоснется ручной инструмент.

Защита от влаги IP

[Номер 2]. Определяет степень защиты от неблагоприятного воздействия влаги (воздействие жидкости, влажность). Имеется 10 степеней защиты от влаги:

“0” – никакой защиты;
“1” – корпус защищен от конденсационной влаги, капель дождя, падающих строго вертикально;
“2” – корпус защищен от капель, угол падения до 15°;
“3” – противокапельная, угол падения до 60°;
“4” – защита от капель жидкости любого направления;
“5” – защита от кратковременного воздействия потока (струи) жидкости со случайным направлением;
“6” – защищает корпус от длительного воздействия сильного потока жидкости (воды) случайного направления и от воздействия морских волн;
“7” – имеется защита от проникновения влаги внутрь корпуса устройства при кратковременном погружении в жидкость (воду) на глубину до 1 м. В этом случае может произойти проникновение небольшого объема жидкости внутрь, что не выявит негативного влияния на работу изделий;
“8” – имеется защита от протекания жидкости внутри изделий при погружении на определенную глубину на определенное время). Корпус в этом варианте полностью водонепроницаем;
“9” – имеется защита от проникновения горячей струи воды под давлением внутрь изделий.

Степень защиты внешнего корпуса (оболочки) от воздействия неблагоприятных внешних условий определяется путем проведения стендовых испытаний. В следующих таблицах представлена подробная расшифровка степеней защиты, методов испытаний и последовательности их проведения.

Классификация защиты ip показана на рисунке для удобства.

Рисунок – классификация ip-защиты

Что касается самой маркировки, то полный код выглядит следующим образом: IPXY (иногда в конце добавляется буква). Мы уже выяснили, что означает IP, теперь давайте поговорим о X и Y. Первая цифра на месте X означает защиту устройства от твердых предметов и механических взаимодействий: песка, пыли, проводов и даже пальцев. Вторая цифра, обозначающая Y, указывает на то, что устройство защищено от влаги и давления воды. Важно понимать, что эти числа не противоречат друг другу.

Первая цифра

В настоящее время существует 6 классов защиты от твердых предметов и механического воздействия, но возможно, что со временем появятся дополнительные классы защиты с обозначением 7 и выше.

IP0Y. Ноль, как вы понимаете, будет означать полное отсутствие защиты от твердых объектов;
IP1Y. Первый уровень защиты IP означает защиту от крупных объектов (более 50 миллиметров в диаметре), а также защищает от случайного контакта с человеческими руками. Такой корпус чаще всего используется в дешевых лампах и светильниках, которые устанавливаются в теплых помещениях. В инструкциях к такому устройству часто встречается обозначение IP 10;
IP2Y. Обозначение под номером 2 в первую очередь обеспечивает более высокую степень защиты и предотвращает контакт устройства с пальцами человека и мелкими предметами диаметром более 12 миллиметров. Скорее, популярны устройства IP 20 для сухих помещений с хорошим отоплением;
IP3Y. Третий уровень защиты от твердых предметов, используется для предотвращения попадания инструментов и проводов внутрь устройства. Тела размером более 2,5 миллиметров также не смогут проникнуть в критические части устройства;
IP4Y. Цифра 4 означает, что устройства изолированы от инструментов и проводов уже меньших размеров, то же самое относится и ко всем остальным корпусам. Предмет диаметром более одного миллиметра не может его пробить. Однако степень защиты IP также защищает устройство от гранулированных объектов;
IP5Y. Пятый уровень защиты от проникновения делает устройство устойчивым к контакту с человеком и почти полностью предотвращает проникновение пыли. Международная электротехническая комиссия (IEC) допускает попадание небольшого количества пыли внутрь устройства, но оно не должно быть повреждено отложениями пыли;
IP0Y. Шестой уровень, твердотельная защита, который является самым надежным из всех, обеспечивает полную изоляцию от пыли и предотвращает даже самые мелкие отложения. Само собой разумеется, шестой уровень обеспечивает полную защиту от контакта.

Тыльная сторона руки (A);

Расшифровка индекса защиты (IP)

При покупке любого товара потребитель сталкивается со спецификацией по степени защиты (IP67, IP21). Это относится к корпусу устройства и его способности защищать внутренние компоненты от проникновения мелких частиц и жидкостей.

Степень защиты “IPэто аббревиатура Ingress Protection Rating, которая фактически переводится как “рейтинг защиты от проникновения”. Вкратце, степень защиты определяется как: IP23, IP68, IPX4 и т.д.

Первая цифра после букв IP (от 0 до 6) указывает на степень защиты от проникновения мелких инородных частиц (таких как пыль и мелкая грязь) под корпус изделия и степень защиты людей от токопроводящих частей.

Защита от пыли
0	Устройство не имеет защиты. Данное устройство может использоваться только в закрытых корпусах.
1	Устройство защищено от твердых частиц размером более 50 мм. Это устройство используется в местах, закрытых для широкой публики.
2	Устройство защищено от твердых частиц размером более 12 мм, но менее 50 мм. Устройство подходит для использования в помещениях с нормальными условиями окружающей среды.
3	Защита от еще более мелких частиц, от 2,5 мм. Используйте в нормальных условиях в помещении.
4	Устройство защищено от частиц размером до 1 мм. Устройство подходит для использования в пыльной среде.
5	Частичная защита от пыли. Прибор можно использовать в помещениях без высокой запыленности.
6	Устройство полностью защищено от пыли. Устройство подходит для использования в пыльной среде.

Второй рисунок (с 0 до 8) указывает на степень защиты от влаги.

Защищена от влаги.
0	Нет защиты от влаги. Можно использовать только в сухом помещении.
1	Защита от падающих капель. Использовать во влажных помещениях и только при вертикальном монтаже.
2	Защита от капель воды, падающих на устройство под углом 15⁰. Прибор можно использовать во влажных помещениях.
3	Угол наклона капель варьируется. Это степень защиты от капель воды, падающих на устройство под углом 60°. Устройство можно использовать во время дождя.
4	Это степень защиты от брызг воды. Это устройство можно использовать под дождем и при попадании брызг с любого направления. Например, в ванной комнате.
5	Защита от струй воды среднего объема.
6	Защита от сильных струй воды. Например, на берегу моря или на автомойке.
7	Это означает. Что устройство можно ненадолго погружать в воду.
8	Последний элемент – защита от длительного погружения в воду.

Помимо цифр, есть также буквы, а сами цифры могут быть заменены на “X”, если степень защиты по какому-либо критерию не указана или не является критической.

Списки
Защита от контакта Опасные части:		Дополнительно:
A	Назад на тыльной стороне руки	H	Высокое напряжение оборудование
B	Палец	M	Во время испытания водой оборудование работало
C	Инструмент	S	Во время испытания водой оборудование не работало
D	С проводом	W	Защита от атмосферных условий

Первые 4 буквы (A, B, C, D) используются для указания уровня защиты людей от контакта с опасными частями оборудования:

тыльная сторона руки (A);

инструмент (C);

кабель (D).

уровень защиты от проникновения частиц не установлен вообще или вместо него отображается X, но уровень защиты от контакта с опасными частями должен быть отображен
Уровень защиты от проникновения частиц установлен на относительно низком уровне (1, 2, 3), но уровень защиты от контакта с опасными частями превышен.

Вторые 4 буквы (H, M, S, W) используются для дополнительной идентификации характеристик оборудования, таких как

для аппаратов высокого напряжения (H)

проверка степени защиты от воды (вторая цифра в обозначении IP) при работающем оборудовании (M);

Испытание на водонепроницаемость, когда оборудование не работает (S);

6 – Абсолютная защита от пыли.

Что означают рейтинги IP и чем они отличаются?

Когда вы покупаете смартфон или другое электронное устройство, вы, вероятно, обращаете внимание на рейтинг IP67 или IP68, который означает, насколько хорошо защищен корпус. Но что на самом деле означает рейтинг IP?

Каковы стандарты IP?

Международная электротехническая комиссия (IEC) создала стандарт IP (Ingress Protection Rating), который определяет, насколько хорошо электронные устройства защищены от влаги и твердых материалов. По сути, система оценки IP функционирует как шкала прочности, а ее система нумерации указывает на устойчивость устройства к воздействию различных элементов.

IP выражается двузначным числом XX. Первое число относится к защите гаджета от твердых предметов и варьируется от 0 до 6. Второе число относится к водонепроницаемости и обозначается цифрами от 0 до 8. Чем выше число, тем выше защита.

Обратите внимание, что уровень защиты присваивается устройству не самим производителем, а экспертами, которые проводят независимые испытания. Для проверки степени защиты и присвоения одного из классов IP эксперты используют пылевые камеры с тальком, а также распылители и емкости с водой. Действующая классификация включает 7 уровней защиты от твердых объектов и 9 уровней защиты от воды.

Защита твердых предметов:

0 – нет защиты;

1 – для твердых объектов размером менее 50 мм;

2 – защита от падения твердых предметов размером менее 12,5 мм;

3 – защищен от проникновения твердых предметов менее 2,5 мм;

4 – Защита от твердых предметов размером менее 1 мм;

5 – Частично защищена от пыли. Микрочастицы пыли не повреждают устройство, если они попадают внутрь;

6 – Абсолютная защита от пыли.

0 – Нет защиты;

1 – Защита от вертикальных капель;

2 – Защищает от капель, падающих на устройство под углом до 15°;

3 – Защищает от капель, падающих на устройство под углом до 60°;

4 – Защита от брызг и капель со всех сторон;

5 – Защита от попадания в прибор струи воды низкого давления в течение 3 минут;

6 – защита от попадания струи воды высокого давления на устройство в течение 3 минут;

7 – защищен от погружения в воду на глубину до 1 м в течение 30 минут;

8 – водонепроницаемость при погружении на глубину до 1,5 м в течение 30 минут.

Разница между IP67 и IP68

Сегодня все больше смартфонов премиум-класса имеют класс защиты IP67 или IP68. Например, Apple iPhone 8 и 8 Plus имеют класс защиты IP67, а Samsung Galaxy S20/S20 Plus и iPhone 11 Pro и Pro Max – IP68. В чем же разница между этими двумя стандартами?

Как упоминалось выше, цифра “6” означает абсолютную защиту от пыли. Таким образом, все шесть рассматриваемых гаджетов (Apple iPhone 8/8 Plus, iPhone 11 Pro/Pro Max, Samsung Galaxy S20/S20 Plus) полностью защищены от пыли.

Вторая цифра (7/8) указывает на водонепроницаемость. Так, устройство со степенью защиты IP67 может выдержать погружение в воду на глубину 1 метр в течение 30 минут. Однако вода может быть только пресной. Устройство, соответствующее стандарту IP68, может выдержать погружение в воду на глубину до двух метров в течение 30 минут без каких-либо последствий.

Стоит отметить, что каждый производитель дает свои рекомендации по использованию устройств со степенью защиты IP68. Samsung, например, заявляет, что Galaxy S20 и S20 Plus выдерживают погружение в воду на глубину 1,5 метра в течение 30 минут. С другой стороны, Apple утверждает, что iPhone 11 Pro и Pro Max с одинаковым рейтингом IP68 выдерживают погружение в воду на такое же количество времени, но на глубину до двух метров.

Говоря о водонепроницаемости по стандартам IP67 и IP68, важно отметить, что на самом деле речь идет о водонепроницаемости, а не о водонепроницаемости. Даже на небольшой глубине вода может оказывать давление на корпус сверх допустимого предела, и вода попадет внутрь устройства. Стоит также отметить, что гарантии производителей смартфонов не распространяются на повреждения от воды.

Для большинства пользователей разница в рейтингах IP не имеет большого значения. Однако если вы ведете активный образ жизни, лучше отдать предпочтение мобильным устройствам с рейтингом IP67 или IP68. Тогда у вашего гаджета будет больше шансов оставаться в рабочем состоянии.
