SMD-конденсаторы с аналогичными характеристиками также отличаются по размеру. В таблице и на рисунке ниже представлены некоторые стандартные размеры. При проектировании печатных схем особенно важно учитывать размеры электронных компонентов.
Конденсаторы | Принцип работы и обозначения конденсаторов
Несмотря на свою простую структуру, конденсаторы выполняют множество полезных функций в электронных схемах. Если разобрать несколько радиоэлектронных устройств и посчитать их, то окажется, что количество элементов, рассматриваемых в данной статье, превышает количество других отдельных радиоэлектронных устройств, включая резисторы. По этой причине мы должны обратить особое внимание на дизайн, конструкцию и принцип работы конденсаторов.
Принцип работы конденсатора
Чтобы лучше понять, как работает конденсатор, давайте рассмотрим его конструкцию. Простейший конденсатор состоит из двух металлических пластин, называемых обкладками. Между катушками находится диэлектрик – вещество, практически непроницаемое для электрического тока. Обложки обычно имеют одинаковые геометрические размеры (квадрат, прямоугольник, круг) и равную площадь. Крышки изготавливаются из алюминия, меди или драгоценных металлов. Наличие драгоценных металлов в составе обложек вызывает повышенную охоту на радиобиржах за советскими образцами этого радиоэлектронного элемента.
В качестве диэлектрика между пластинами используется сухая бумага, керамика, фарфор, воздух и т.д.
Принцип работы конденсатора заключается в следующем. Если одну пластину подключить к плюсу источника тока, а другую – к минусу, обе пластины будут заряжены противоположными зарядами. Заряды сохраняются на катушках даже при отключении питания. Это происходит потому, что заряды разных знаков (“+” и “-“) стремятся притянуться друг к другу. Однако этому препятствует диэлектрик (непроводящий материал), расположенный на их пути. Поэтому заряды, распределенные по всей поверхности обкладок, остаются на месте и удерживаются вместе силами взаимного притяжения.

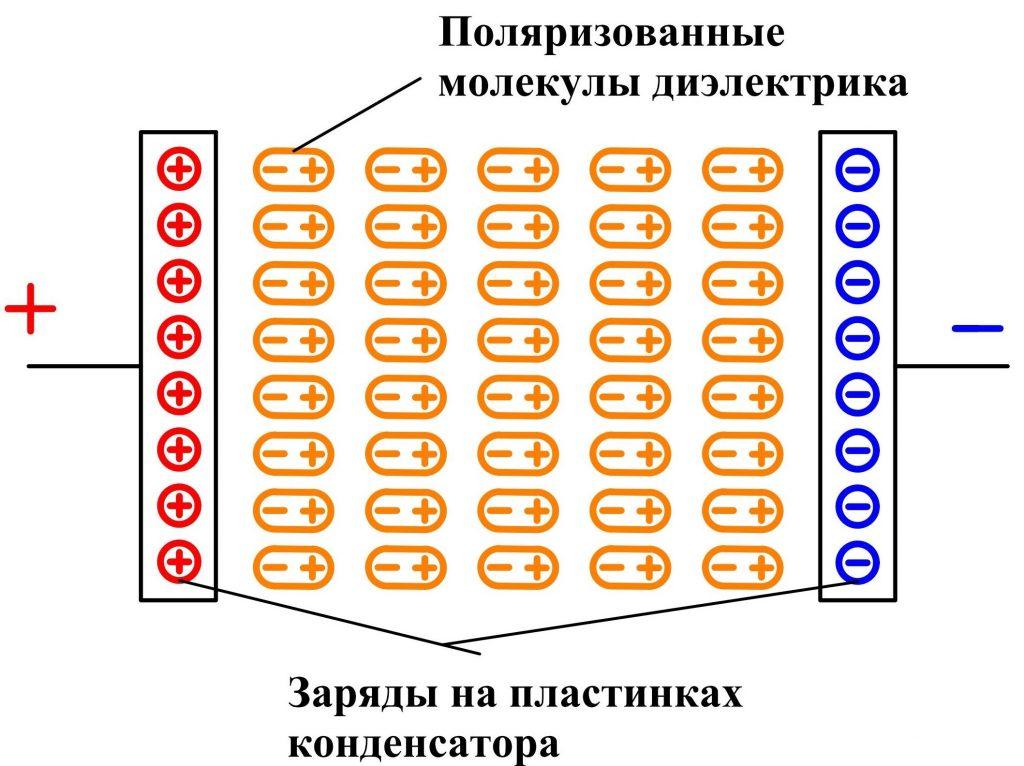

Диэлектрическая поляризация
Это явление называется накоплением электрических зарядов. Конденсатор называют аккумулятором электрического поля, потому что вокруг каждого заряда действует электрическое поле, под воздействием которого диэлектрик поляризуется, то есть его молекулы становятся полярными – у них появляются четко выраженные положительные и отрицательные полюса. Полюса непроводящих молекул ориентированы вдоль линий электрического поля, создаваемого зарядами на электродах. Отрицательный полюс молекулы обращен к положительной пластине, а положительный полюс – к отрицательной.
Способность конденсатора накапливать электрический заряд характеризуется его емкостью, отсюда его обозначение в электрических схемах C (на английском языке. cапаситор – магазин). Как и в случае с емкостью сосуда – чем больше емкость сосуда, тем больше жидкости он вмещает.
Емкость конденсатора относится к основному параметру и измеряется в фарады [Ф], названный в честь выдающегося английского физика Майкла Фарадея.
Примечание: Правильно говорить “один фарад”, а не “один фарад”.
Емкость конденсатора составляет один фарад, который накапливает заряд в один кулон, когда к пластинам прикладывается напряжение в один вольт.
В прошлом часто говорили, что емкость 1 Ф – это очень много – почти столько же, сколько вместимость нашей планеты. Однако сегодня, с появлением суперконденсаторов, это уже не так, поскольку емкость последних достигает сотен фарад. Тем не менее, в большинстве электронных схем используются меньшие C – пикофарады, нанофарады и микрофарады.
Расчет емкости конденсатора
Вычислить емкость конденсатора довольно просто. Она определяется тремя параметрами: площадью пластины Sрасстояние между пластинами d и тип диэлектрика ε:
Физический смысл этой формулы таков: чем больше площадь поверхности обкладок, тем больше зарядов может быть распределено (накоплено) на ней; чем больше расстояние между пластинами, а значит и между зарядами, тем меньше сила взаимного притяжения – тем слабее заряды удерживаются на обкладках, а значит, тем легче заряды покидают обкладки, что приводит к уменьшению их количества, а значит и емкости аккумулятора электрического поля.
Диэлектрическая проницаемость ε показывает, во сколько раз заряд конденсатора с данным диэлектриком больше заряда аналогичного конденсатора, если между его пластинами с одинаковой площадью поверхности и расстоянием имеется вакуум. Для воздуха ε равна единице, т.е. практически не отличается от вакуума. Диэлектрическая проницаемость сухой бумаги в два раза выше, чем у воздуха, а фарфора – в четыре с половиной раза. ε = 4.5. Керамический конденсатор имеет ε = 10…200 единиц.
Из этого следует важный вывод: для получения максимальной емкости при сохранении тех же геометрических размеров необходимо использовать диэлектрический материал с максимальной диэлектрической проницаемостью. По этой причине керамика используется в наиболее популярных плоских конденсаторах.
Конденсатор в цепях постоянного и переменного тока
Поскольку между пластинами конденсатора находится диэлектрик, электрический ток не может течь от одной пластины к другой, следовательно, происходит разрыв электрической цепи для постоянного и переменного тока. Поэтому можно с уверенностью сказать, что конденсатор не проводит постоянный ток! Переменный ток также находится вне диапазона, но переменный ток постоянно перезаряжает конденсатор, что создает изображение, как будто переменный ток протекает через обкладки конденсатора.
Если к катушкам незаряженного конденсатора приложить постоянное напряжение, в цепи начнет протекать электрический ток. По мере заряда ток будет уменьшаться, и когда напряжения на пластинах и в источнике питания сравняются, ток перестанет течь – образуется своеобразный разрыв электрической цепи.
Конденсаторы с постоянной емкостью
Емкость таких конденсаторов не рассчитана на изменение во время работы электронного оборудования. Их разнообразие и геометрические размеры варьируются от спичечных головок до больших шкафов, а наибольшее применение они находят в печатных платах для электронных устройств. Наиболее распространенные типы показаны на рисунке.
Конденсаторы переменной емкости KPE
Переменные конденсаторы (переменные конденсаторы) используются для изменения емкости отдельных компонентов электрической цепи непосредственно во время работы электронного устройства. В основном переменные конденсаторы использовались в приемниках старого типа для настройки колебательного контура на резонансную частоту радиоприемника. Однако в настоящее время вместо переменных конденсаторов используются варикапы – полупроводниковые диоды, емкость которых зависит от величины приложенного обратного напряжения. Теперь достаточно изменить напряжение, подаваемое на варактор, чтобы изменить его емкость и, как следствие, частоту колебаний контура.
Как правило, КРМ состоят из множества параллельных металлических пластин, разделенных воздухом, поэтому их размеры довольно велики. Варикапы, с другой стороны, гораздо меньше по размеру и поэтому заменили ПФУ.
Подстроечные конденсаторы
Триммеры используются для тонкой настройки узлов радиоэлектронных устройств. Они часто встречаются в колебательных контурах всех видов или в устройствах формирования частоты и измерительных приборах. Их также можно найти в пробниках цифровых осциллографов. Они используются для устранения собственной емкости зондов, чтобы минимизировать ошибки при измерении высокочастотных сигналов.
Электролитические конденсаторы
Основное отличие и преимущество электролитических конденсаторов заключается в их большой емкости в небольшом корпусе. Благодаря этому свойству они широко используются в качестве электрических фильтров для сглаживания выпрямленного напряжения, что делает их неотъемлемой частью любого источника питания.
Конструктивно электролитический конденсатор изготовлен из алюминиевой фольги, которая служит одной из обмоток. Фольга сворачивается в цилиндр, тем самым увеличивая активную площадь покрытия. На фольгу наносится оксидный слой, который является диэлектриком. Второе покрытие представляет собой слой электролита или полупроводника. По этой причине электролитические конденсаторы являются полярными конденсаторами (неполярные конденсаторы также встречаются гораздо реже), что означает, что при их подключении к цепи необходимо соблюдать полярность. В противном случае они выходят из строя, обычно взрываясь. Поэтому при включении такого радиоэлектронного компонента в электрическую цепь необходимо соблюдать особую осторожность, о чем часто забывают при замене этого компонента.
Отрицательный вывод нового электролитического конденсатора короче положительного, и соответствующий знак минус отмечен на корпусе рядом с ним. В отличие от этого, советское обозначение маркирует положительный вывод знаком “+” на боковой стороне корпуса.
Электролитические конденсаторы должны иметь обязательную маркировку на корпусе с указанием трех основных параметров номинальное значение емкости, Максимально допустимое напряжение и максимальная рабочая температура..
Если с емкостью и допустимой температурой все понятно, то особое внимание следует уделить напряжению.
На электролитический конденсатор нельзя подавать напряжение, превышающее указанное на его корпусе.. В противном случае произойдет взрыв. Большинство разработчиков электроники рекомендуют не превышать 80% допустимого напряжения на плате.
Идентификация конденсаторов в цепях
В электрических схемах идентификация конденсаторов строго стандартизирована. Однако этот радиоэлектронный компонент всегда можно идентифицировать на схеме по двум параллельным вертикальным черточкам рядом друг с другом. Две вертикальные черточки означают две обложки. Эти линии обозначены латинскими буквами Cгде указан номер элемента в цепи, и значение емкости в микрофарадах или пикофарадах, которое показано ниже или сбоку.
Обозначение конденсатора
С развитием электроники развивалась и элементная база. Поскольку во многих странах производятся собственные электронные компоненты, обозначения, используемые для этих компонентов, могут отличаться от тех, которые используются в других странах. По этой причине на ранних этапах развития электронной промышленности использовалось множество различных типов этикеток, но стремление к стандартизации привело к более или менее единообразию. Это также позволило согласовать маркировку конденсаторов в соответствии с общими принципами. Выгода от этого очевидна – радиоэлектронный компонент, произведенный в одной стране, теперь может быть легко сопоставлен с эквивалентом, произведенным в другой стране. Идеальным вариантом было бы сведение всех обозначений и маркировок к одному типу, что уже почти достигнуто.
Однако до сих пор существует широкое распространение советских конденсаторов с небольшой, но разнообразной маркировкой. Советская маркировка включала в себя все – цифры, буквы и цвета. Кроме того, в ячейках использовались как цифры и буквы, так и цвета, цифры и буквы. Цифрами обозначены значения, буквами – единицы измерения.
Более распространенный тип обозначения состоит из цифр, которые указывают на мощность в picosфарадыНе путать с фарадами! Всегда помните, что в отличие от резисторов, которые маркируются в омах, основной единицей измерения, независимо от маркировки, является пикофарады (если цифры разделены запятой, – то микрофарады). В общем, емкость начинается с пикофарады.
Кроме того, ранее использовалась только цветовая кодировка – сплошной цвет с цветной точкой. Параметры можно было определить только по справочнику.
Рассмотренные выше типы маркировки постепенно выходят из употребления, но о них всегда помнят специалисты, занимающиеся ремонтом советской техники, в которой радиоэлементы имеют “старую” маркировку.
Наиболее эффективным и современным способом маркировки электронных компонентов является цифровое кодирование. Цифровое кодирование конденсаторов, как и резисторов, требует только трех цифр. Этот подход допускает множество комбинаций. Две цифры слева обозначают мантиссу, или значащую цифру, а последняя третья цифра указывает, сколько нулей нужно добавить к двум предыдущим цифрам. Например, если диск маркирован надписью 153его мощность составляет 15×10 3 = 15000 пФ = 15 нФ = 0,015 мкФ.
Помимо емкости, существует ряд других основных параметров, которые рассматриваются ниже.
Этикетка SMD SMD-конденсаторы маркируются на .
SMD-конденсаторы могут иметь цифровую маркировку, но большинство из них кодируются в несколько усложненной форме с использованием одной или двух букв латинского алфавита. Если букв две, то первая буква указывает на производителя, что представляет для нас меньший интерес. Вторая или единственная буква, с другой стороны, указывает на мантиссу, аналогично цифровому кодированию. Оставшееся число указывает на количество нулей после мантиссы. Вы можете расшифровать числовое значение буквы, обратившись к таблице ниже.
SMD-приводы с аналогичными характеристиками также различаются по размеру. Несколько стандартных размеров показаны в таблице и на рисунке ниже. При проектировании печатных схем особенно важно учитывать радиоразмеры электронных компонентов.
Маркировка электролитических конденсаторов SMD практически не отличается от их свинцовых аналогов. Зона отрицательного контакта отмечена черной меткой на плоской стороне корпуса со стороны соответствующей зоны контакта. Также указывается допустимое напряжение в вольтах и емкость в микрофарадах.
Нередко встречаются вольеры вообще без маркировки. Здесь может помочь только измеритель емкости.
Последовательное подключение конденсаторов
Если конденсаторы соединены последовательно, можно подать на обмотку более высокое напряжение, чем если бы конденсаторы были соединены отдельно. Напряжение на пластинах распределяется в соответствии с емкостью ячейки.
Если два конденсатора имеют одинаковую емкость, то приложенное напряжение будет распределяться между ними одинаково. Однако общая емкость будет в два раза меньше, чем у одного конденсатора.
В качестве общего правила помните, что при последовательном соединении конденсаторов они могут выдерживать более высокое напряжение, но ценой уменьшения емкости.
Параллельное соединение конденсаторов
Этот способ подключения является наиболее распространенным в практических приложениях, поскольку емкости одного конденсатора не всегда достаточно, особенно в электрических фильтрах качественных источников питания. Параллельное соединение конденсаторов реализует суммирование емкостей отдельных конденсаторов. Это довольно легко запомнить, основываясь на приведенной выше формуле, которая показывает, что емкость увеличивается с увеличением площади пластины.
Поэтому, когда конденсаторы соединены параллельно, площадь обмотки как бы увеличивается, поэтому они способны хранить больше электрического заряда.
Здесь рассматриваются основные параметры и номиналы конденсаторов.
Другие статьи на эту тему
Подскажите, пожалуйста, что происходит с рабочим напряжением при параллельном соединении конденсаторов? Если я подключу компоненты с разным рабочим напряжением?
На конденсаторах указано МАКСИМУМ рабочего напряжения.
Как правило, для работы используются конденсаторы с напряжением на 20-30% выше “рабочего напряжения”.
При параллельном соединении емкость увеличивается, но напряжение остается прежним – т.е. результирующий “конденсатор” рассчитан на самое низкое напряжение, используемое в соединении.
Основной технической характеристикой конденсатора является емкость. Емкость – это способность конденсатора накапливать электрический заряд. Чем больше емкость конденсатора, тем больше заряда он может накопить и, соответственно, отдать в электрическую цепь. Емкость конденсатора измеряется в фарадах. Конденсаторы различаются по конструкции, материалам, из которых они изготовлены, и областям применения. Наиболее распространенным конденсатором является твердотельный конденсатор.
Принцип работы и применение
В электрических цепях эти устройства могут использоваться для различных целей, но их основная функция заключается в хранении электрического заряда, т.е. конденсатор получает электрический ток, накапливает его и затем передает в цепь. Когда конденсатор подключается к электрической цепи, на электродах конденсатора начинает накапливаться электрический заряд. В начале зарядки конденсатор потребляет наибольшее количество электрического тока, по мере зарядки конденсатора электрический ток уменьшается, а когда емкость конденсатора заполнится, ток полностью исчезнет.
Основной технической характеристикой конденсатора является емкость. Емкость – это способность конденсатора накапливать электрический заряд. Чем больше емкость конденсатора, тем больше заряда он может накопить и тем самым отдать в электрическую цепь. Емкость конденсатора измеряется в фарадах. Конденсаторы различаются по своей конструкции, материалам, из которых они изготовлены, и областям применения. Наиболее распространенным конденсатором является твердотельный конденсатор.
Твердые конденсаторы изготавливаются из различных материалов и могут быть бумажно-металлическими, слюдяными или керамическими. Как электрический компонент, эти конденсаторы используются во всех электронных устройствах.
Чтобы увеличить площадь поверхности обкладок, пластины некоторых конденсаторов изготавливаются из полос пленки, разделенных полосой диэлектрика и скрученных в рулон. Емкость также может быть увеличена за счет уменьшения толщины диэлектрика между витками и использования материалов с более высокой диэлектрической проницаемостью. Между оболочками конденсаторов находятся твердые тела, жидкости и газы, включая воздух.
Формула также показывает, что даже при малых площадях обкладок и при любых расстояниях между ними емкость не равна нулю. Два соседних проводника также обладают емкостью. Поэтому высоковольтная кабельная линия способна накапливать заряд, а на высоких частотах проводники вносят в коммуникационное оборудование “паразитную” емкость, с которой необходимо бороться.
Конденсаторы малой емкости изготавливаются на печатных платах путем размещения двух дорожек напротив друг друга. Независимо от того, насколько хорош диэлектрик в конденсаторе, он все равно имеет сопротивление. Его значение велико, но когда конденсатор заряжен, между электродами все равно течет ток. Это приводит к явлению “саморазряда”: заряженный конденсатор со временем теряет свой заряд. В таблице ниже подробно описано, как маркировать и расшифровывать конденсаторы в соответствии с их основными свойствами.
Емкость конденсатора измеряется в Фарадах, 1 Фарад – это очень много. Сфера из металла имела бы такую же емкость, но была бы в 13 раз больше нашего Солнца. Сфера размером с Землю имела бы емкость всего 710 микрофарад. Обычно емкость конденсаторов, используемых в электрических устройствах, указывается в микрофарадах (mF), пикофарадах (nF), нанофарадах (nF).
Обратите внимание, что 1 микрофарада равна 1 000 нанофарад. Соответственно, 0,1 мкФ равен 100 нФ. Помимо основного параметра, на корпусе ячейки отмечены допустимое отклонение фактической емкости от заданной и напряжение, для которого предназначено устройство. Превышение этого значения может привести к неисправности устройства. Этих знаний должно быть достаточно для начала работы, и вы можете самостоятельно изучить конденсаторы и их физические свойства в технической литературе.
Если заряженный конденсатор быстро разрядить до нулевого напряжения, подключив низкоомную нагрузку, а затем отключить нагрузку и понаблюдать за напряжением на клеммах конденсатора, вы увидите, что напряжение медленно увеличивается. Это явление называется диэлектрической абсорбцией или адсорбцией электрического заряда. Конденсатор ведет себя так, как будто он подключен параллельно многим последовательным RC-цепям с разными постоянными времени. Интенсивность этого эффекта зависит в основном от диэлектрических свойств конденсатора. Конденсаторы с тефлоновым (фторопластовым) диэлектриком имеют самое низкое диэлектрическое поглощение. Подобный эффект можно наблюдать в большинстве электролитических конденсаторов, но в них он является результатом химических реакций, происходящих между электролитом и катушками.
Свойства конденсатора
Конденсатор в цепи постоянного тока не проводит электричество, потому что его электроды разделены диэлектриком. Однако в цепи переменного тока, циклически заряжая конденсатор, он проводит колебания переменного тока. С точки зрения метода комплексных амплитуд, конденсатор имеет комплексный импеданс
При изменении частоты изменяется диэлектрическая проницаемость диэлектрика и степень влияния паразитных параметров, например, индуктивности и сопротивления потерь. На высоких частотах каждый конденсатор можно рассматривать как колебательный контур, образованный емкостью, индуктивностью и сопротивлением потерь. Резонансная частота конденсатора равна:
В России графические обозначения конденсаторов на схемах должны соответствовать ГОСТ 2.728-74 [2] или международному стандарту IEEE 315-1975:
Характеристики конденсатора
Основные параметры
Емкость
Основной характеристикой конденсатора является его емкость. Обозначение конденсатора указывает на номинальную емкость, в то время как фактическая емкость может значительно отличаться в зависимости от многих факторов. Фактическая емкость конденсатора определяет его электрические свойства. В определении емкости, например, заряд на клемму пропорционален напряжению между клеммами ( q = CU ). Типичные значения емкости конденсаторов варьируются от пикофарад до сотен микрофарад. Однако существуют конденсаторы с емкостью до десятков фарад.
Емкость планарного конденсатора, состоящего из двух параллельных металлических пластин, каждая из которых имеет площадь
Удельная емкость
Конденсаторы также характеризуются удельной емкостью – отношением емкости к объему (или массе) диэлектрика. Максимальное значение емкости достигается при минимально возможной толщине диэлектрика, но при этом пробивное напряжение конденсатора уменьшается.
Номинальное напряжение
Другой не менее важной характеристикой конденсаторов является номинальное напряжение, которое представляет собой обозначенное на конденсаторе значение напряжения, при котором он может работать в определенных условиях в течение срока службы, поддерживая свои параметры в допустимых пределах.
Номинальное напряжение зависит от конструкции конденсатора и свойств используемых материалов. Во время работы напряжение конденсатора не должно превышать номинальное напряжение. Для многих конденсаторов допустимое напряжение уменьшается с ростом температуры.
Поляризация
Многие конденсаторы с оксидным диэлектриком (электролитические конденсаторы) работают только при правильной полярности напряжения из-за химического взаимодействия электролита с диэлектриком. При напряжении обратной полярности электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, кипения электролита внутри и, как следствие, возможности взрыва корпуса.
Взрывы электролитических конденсаторов – довольно частое явление. Основной причиной взрывов является перегрев конденсатора, вызванный в большинстве случаев утечкой или увеличением эквивалентного последовательного сопротивления вследствие старения (важно для импульсных устройств). Для уменьшения повреждений других деталей и травм современные конденсаторы большой мощности оснащены клапаном или вырезом на корпусе (часто видимым как X, K или T на лицевой стороне). Когда внутреннее давление повышается, клапан открывается или корпус разрушается вдоль выемки, испарившийся электролит выходит в виде коррозионного газа, и давление падает без взрыва или раскалывания.
Паразитные параметры
Настоящие конденсаторы, помимо емкости, также имеют присущие им сопротивление и индуктивность. С высокой степенью точности эквивалентная схема реального конденсатора может быть представлена следующим образом:
Температурный коэффициент емкости (TKE)
TKE – это относительное изменение емкости при изменении температуры окружающей среды на один градус Цельсия (Кельвина). Поэтому значение емкости в зависимости от температуры представляет собой линейную формулу:
Последняя цифра в этом коде – это количество нулей после двухзначного числа в начале. 104 = 10,0000 пФ = 100 нФ = 0,1 мкФ
Электролитические конденсаторы включают следующие типы:
Применение конденсаторов в электротехнике
В этом разделе мы рассмотрим типы конденсаторов, но уже не по конструкции, а по применению.
Мы начинаем с изучения Пусковые конденсаторы. Как известно, пусковой ток двигателей намного выше, чем номинальный рабочий ток. Поскольку конденсатор способен отдавать большой ток, параллельно с линией питания следует подключить элемент большой емкости. Если конденсатор аналогичным образом установлен после трансформатора и диодного моста, то его уже можно назвать сглаживающим конденсатором. сглаживающий конденсатор .. Дело в том, что скорость зарядки конденсатора высока, и он будет заряжаться за счет пиков, получаемых от выпрямленного переменного напряжения.
Пусковой и сглаживающий конденсатор
Может возникнуть вопрос, почему напряжение повышается после выпрямленного переменного напряжения? Напряжение переменного тока обычно считается среднеквадратичным, но оно имеет гораздо большее значение на пике своей амплитуды, и конденсатор заряжается от этих пиков и стремится удержать это максимальное напряжение.
В импульсных источниках питания для сглаживания используются различные типы конденсаторов (обычно оксидные и керамические), соединенные параллельно одновременно. Благодаря высокой емкости электролитические элементы хорошо подходят для сглаживания низкочастотных пульсаций большой амплитуды. А керамические конденсаторы хороши тем, что имеют минимальное внутреннее сопротивление и хорошо сглаживают высокочастотные пульсации.
Чтобы перейти к следующим сценариям применения, нам нужно принять тот факт, что конденсатор проводит переменный ток. Давайте рассмотрим это более подробно. Когда конденсатор заряжается, заряженные частицы перемещаются по цепи (что и является протеканием тока). При постоянном токе частицы в цепи будут двигаться только тогда, когда конденсатор заряжен. При переменном токе, однако, полярность постоянно меняется, конденсатор постоянно заряжается, и таким образом поддерживается ток. Уменьшая емкость конденсатора, можно уменьшить мощность, подаваемую на нагрузку. При той же емкости, но за счет увеличения частоты переменного тока и, соответственно, процесса зарядки, через конденсатор можно пропустить больший ток. Конденсаторы, использующие этот принцип работы, называются демпфирующие конденсаторы или балластные конденсаторы.
Изоляционные конденсаторы (Межкаскадные) конденсаторы широко используются в аудиоусилителях. Для того чтобы транзистор усилил сигнал, необходимо полностью сдвинуть звуковой сигнал переменного тока в сторону постоянного (сдвинуть синус переменного тока в одну из полярностей). В результате получается постоянный, но пульсирующий ток. Транзистор усиливает результат, и остается только подать сигнал на громкоговоритель. Однако это невозможно, поскольку ток имеет постоянную составляющую. Если после усилительного каскада поставить конденсатор, он вычтет из сигнала всю составляющую постоянного тока. В результате получается чистый синусоидальный сигнал. Если уменьшить емкость используемого конденсатора, можно снизить низкие частоты. Эти частоты имеют большую длину волны и не укладываются в меньшую емкость компонента.
В целом, конденсаторы используются в сочетании с другими радиочастотными компонентами. Такие соединения используются для создания всевозможных колебательных контуров, частотных фильтров и цепей обратной связи.
