Монтаж воздушных кабелей

Согласно главе 2.1 правил установки, этот метод подходит для установок до 1000 вольт. Чаще всего прокладка кабеля используется в местах, где нет смысла организовывать воздушные линии, и для электрификации территории достаточно кабеля, соединенного с кабелем.

Этот метод используется для сетей освещения и розеточной проводки на складах, силовых кабелей в производственных цехах и между двумя отдельными зданиями.

Для самодельщиков этот способ подключения особенно интересен. Это объясняется тем, что простая технология позволяет электрифицировать сельскохозяйственные здания в сельской местности. С помощью кабельной проводки можно провести свет из дома в баню, гараж, сарай, беседку и другие постройки и осветительные приборы, которые размещены на садовом участке.

Теперь о витой паре. В наших широтах наружные кабели подвергаются воздействию очень суровых условий. Условия особенно тяжелы для кабелей, проложенных между домами. Поэтому для наружной установки я рекомендую использовать кабель витая пара со специальной изоляцией. В идеале он должен быть запечатан (гидрофобным) составом. Я не думаю, что следует использовать экранированные кабели. Экран не защищает кабель от статического электричества, но экранированные кабели стоят намного дороже. Для защиты оборудования, подключенного к воздушной линии, от статического электричества и грозовых разрядов необходимо использовать специальные устройства, так называемые громоотводы.

Прокладка кабелей в воздухе

Если прокладка кабелей внутри зданий обычно не представляет проблемы для монтажников, то прокладка кабелей между зданиями по воздуху обычно более трудоемка.

Существует два основных способа прокладки коммуникаций между зданиями: под землей и по воздуху. Каждый из этих методов имеет свои плюсы и минусы. В этой статье мы описываем метод воздушной проводки. Преимущества этого метода в том, что его легко проложить (по сравнению с прокладкой подземных коммуникаций), не всегда есть возможность проложить подземные коммуникации, а длина кабеля, соединяющего дома, гораздо больше, чем при воздушном подключении. К недостаткам установки антенн можно отнести подверженность воздушных линий электростатическим и грозовым разрядам, суровые погодные условия, которые могут привести к преждевременному выходу кабеля из строя, если внешняя изоляция кабеля повреждена из-за трения кабеля о другие предметы или его разрыва из-за погодных условий, кабель приобретает влагу и вызывает поломку оборудования (в этом случае может помочь только замена кабеля). Рассмотрим соединение двух домов по воздуху. В дальнейшем мы будем называть его верхним соединением.

Рис.1. Два дома, соединенные воздушной линией.

На рисунке: 1 – подключенные дома, 2 – кабель, 3 – кабель передачи данных (витая пара). Это довольно грубая схема того, как должен выглядеть результат. Поэтому, если вы используете витую пару без кабеля внутри, использование кабеля необходимо (ветер, мокрый снег, лед вызывают огромные нагрузки, витая пара на это не рассчитана). В качестве кабеля лучше всего использовать изолированный стальной провод. Для разумной длины провода (менее 80 метров) достаточно сечения 1 – 1,5 мм2. Изоляция необходима для предотвращения коррозии, которая может “проесть” стальной провод такого малого сечения всего за год. Провод должен быть прикреплен к чему-то твердому (железная арматура, мачты других проводов и т.д.). Здесь возникает еще один нюанс. Необходимо предотвратить одновременный контакт стальной проволоки и металлической арматуры на обоих домах. Потенциалы домов разные, поэтому по проводу потечет ток, который вызовет короткое замыкание напряжения в витой паре, и возможны другие неприятные последствия. Кабель должен быть заземлен. Кабель, конечно же, должен быть заземлен. Это можно сделать с одной стороны. Но это не лучшее решение, гораздо лучшим решением было бы заземлить кабель с обеих сторон, но для этого нужно либо заземлить одну сторону через емкость (другую сторону жестко), либо разбить несущий кабель посередине, используя диэлектрический материал (например, текстолитовые пластины).

Теперь о кабеле витой пары. В наших широтах наружный кабель попадает в очень сложные условия. Особенно сложные условия создаются для кабелей, проложенных между домами. Поэтому для наружной установки я рекомендую использовать кабель витая пара со специальной изоляцией. В идеале он должен быть запечатан (гидрофобным) составом. Я не думаю, что следует использовать экранированные кабели. Экран не защищает от накопления статического электричества в кабеле, но кабели с экраном стоят намного дороже. Для защиты оборудования, подключенного к воздушной линии, от статического электричества и гроз следует использовать специальные устройства, называемые молниеотводами.

Итак, давайте вернемся к прокладке воздушного кабеля. Витая пара должна быть предварительно подключена к кабелю. В качестве крепежа можно использовать любой непроводящий материал, не подверженный воздействию воды и погодных условий. Наиболее подходящим методом является использование капроновых кабельных стяжек. Используйте капроновые кабельные стяжки (или другие приспособления) для закрепления витой пары на кабеле, рекомендуется закреплять кабель через каждые 50-70 см. Убедитесь, что трос слегка ослаблен, иначе трос также будет удерживать провод. Однако этот прогиб должен быть сведен к минимуму (на рис.1 для наглядности показан очень большой прогиб). Крепко затяните кабельные хомуты, чтобы предотвратить скольжение кабеля по проводу, но избегайте повреждения кабеля, очень сильно затянув крепежный элемент (контактная поверхность крепежного элемента должна быть плоской, а ширина элемента должна быть не менее 5-7 мм).

Теперь перейдем непосредственно к порядку действий при прокладке кабеля:

1. первым шагом является приобретение кабеля, шнура, крепежа (капроновые стяжки и т.д.). Длина кабеля должна быть не менее (b+l), где l – длина, добавленная для учета провисания кабеля и крепления к дому (рис. 2).

Рис.2. Схематический план антенны.

Затем размотайте кабель на крыше дома 1. Измерьте необходимую длину кабеля от точки А до устройств, которые будут подключены в этом доме (конечно, если длина кабеля слишком мала, лучше иметь некоторый запас) и отметьте точку А на кабеле. Найдите точку A на кабеле. (Измерьте расстояние от фиксированной точки на доме 1 до точки А). Уложите кабель рядом с развернутым кабелем (точка А кабеля к точке А кабеля). Измерьте расстояние (a+d) по кабелю от точки A дома 1 (d учитывает, что, во-первых, кабель будет немного провисать, а во-вторых, точки A домов 1 и 2 находятся на некотором расстоянии от края дома). Прикрепите кабель к кабелю по полученной длине. Человек 1 и человек 3 натягивают трос (рис. 3), человек 2 выполняет крепление. Держите слабину как можно короче по отношению к кабелю.

Рис.3. Техника крепления кабеля к проводу.

3. Итак, кабель почти готов к монтажу, часть свободного кабеля, который будет проложен в доме 2, аккуратно скручивается в спираль и прикрепляется к кабелю изолентой (это делается для того, чтобы кабель не мешал во время монтажа).

Теперь кабель готов. Вы можете продолжать.

Последний этап – протягивание кабеля между двумя домами – может быть выполнен двумя способами: 1.Путем натяжения троса над землей и поочередного спуска с крыши первого дома 2.Путем выстрела с крыши второго дома на крышу первого дома бросается дротик с леской (с помощью арбалета или специального газового пистолета), к которому привязывается конец троса на крыше первого. Затем стрелок с помощью лески достает веревку с крыши 2.

Подробное описание метода 1.

Вам понадобятся две “буферные” веревки (или канат, капроновая нить и т.д., главное, чтобы они удерживали вес веревки и опорной веревки). Прикрепите один конец веревки к коттеджу 1, другой конец прикрепите к нашей буферной веревке 1 и опустите буферную веревку 1 вниз от коттеджа 1 (рис.4). Затем спустите конец этой веревки вниз к дому 2 (осторожно, обходя деревья и другие высокие препятствия).

Таким образом, мы достигли дома 2. Из дома 2 мы опускаем конец веревки 2. Концы кабеля сращиваются вместе и начинайте тянуть сращенный кабель к дому 2. Тяните, тяните, тяните, тяните, тяните, коротко, тяните конец кабеля со сращенным кабелем к дому 2. Натяните кабель, но не тяните его как струну, пусть он немного ослабнет. Закрепите кабель на доме 2, проложите кабель, заземлите кабель.

Рис. 4 Первый метод

Подробное описание метода 2.

С крыши дома 2 в сторону крыши дома 1 один из монтажников стреляет дротиком из газового пистолета с прикрепленной леской. Этот дротик должен взять монтажник на крыше дома 1. Затем он привязывает леску к подготовленной леске, а монтажник на крыше 2, после сигнала готовности от монтажника на крыше 1, тянет подготовленную леску к себе (рис.5).

Рис. 5 Второй метод

Для реализации второго метода можно использовать такой вариант УЗО, как пистолет для прокладки кабеля Laserline. Пистолет оснащен лазерным прицелом. Длина кабельного барабана составляет 465 метров. Дальность прицеливания составляет 40 м. Пистолет оснащен газовым баллоном CO2 (рис. 6)

Рис. 6 Разветвление кабеля LaserLine5.4.4 Снимите жилы по одной с конца кабеля, разрежьте их на отрезки длиной 70 см с помощью болтореза и аккуратно отломите их у надреза.

Подвешивание кабеля на тросе

Метод нанизывания
Проще всего проложить силовой кабель в соседнем здании над головой. Вам не нужно рыть траншею на строительной площадке и выбирать специальный кабель. А иногда другой способ просто не подходит, например, в промышленных помещениях, мастерских, складах.

Если вы выбрали метод воздушного подключения, необходимо сделать его правильно, чтобы избежать неприятных ситуаций, связанных с обрывом линии. Это можно сделать путем прокладки кабелей или, если расстояние небольшое, а кабель легкий, методом струны.

Подготовка к установке

Весь процесс прокладки кабеля начинается с выбора сечения кабеля. Это зависит от общей мощности используемого оборудования. Затем измерьте расстояние между распределительным щитом и блоком предохранителей, учитывая все нюансы (повороты, холмы).

Далее следует выбрать веревку, способную выдержать вес троса, проложенного по всей длине трассы. Однако следует помнить, что его прочность и прочность других элементов подвески должна быть рассчитана на трехкратный вес каната, так как при плохих погодных условиях нагрузка возрастает и существует вероятность разрыва. Чаще всего для этих целей используются оцинкованные стальные канаты диаметром от 4,5 до 6,7 мм.

Для шнуровки используется гальванизированная или горячеоцинкованная стальная проволока диаметром 5 мм и более.

Крепление каната

Хорошо выбрать прочное и надежное основание, но его еще нужно хорошо закрепить. Трос с канатом монтируется с помощью анкеров. Анкеры, в свою очередь, крепятся дюбелями или шурупами с обеих сторон стены. Это необходимо для того, чтобы распределить нагрузку по всей стене, а не концентрировать ее в одной точке, что поможет предотвратить выпадение анкера из стены.

Расстояние между двумя основными якорями не должно превышать 100 м. Дополнительные анкеры также следует устанавливать через каждые 30-40 м. Проволочные вешалки должны находиться на расстоянии 70-90 см друг от друга.

С одной стороны канат закрепляется специальным петлевым зажимом, с другой стороны используется винтовая муфта, ручная лебедка или цепная таль. Такие конструкции необходимы для подъема и натяжения каната, чтобы придать ему устойчивость и прочность.

При натяжении каната следует помнить, что зимой чрезмерно натянутый канат может порваться из-за низких температур. Поэтому веревка не должна быть перенапряжена, но и не должна быть слишком свободной.

Важно! Опорный кабель всегда должен быть заземлен, но ни в коем случае не должен использоваться в качестве заземляющего проводника.

Способы крепления кабеля

Существует несколько распространенных способов крепления кабелей

тросовая подвеска;
крепление непосредственно к кабелю;
Прокладка кабеля в желобе, канале, коробе или другой конструкции, которая крепится к кабелю.

Если для прокладки кабеля используется желоб, труба или канал, это дополнительно защищает кабель от воздействия внешней среды. Этот метод очень удобен, поскольку ни очень высокие, ни очень низкие температуры не оказывают на проволоку никакого воздействия.

Прокладка кабеля в гофрированной трубе

Для крепления проводов непосредственно к кабелю используются пластиковые хомуты, стальные ленты с хомутами или оцинкованные листы. Если вы остановили свой выбор на пластиковом проводе, то перед покупкой следует проверить условия, для которых он предназначен. В противном случае пластиковые зажимы придется заменить через один сезон.

Крепление кабеля и провода к пластиковому держателю

Если принято решение использовать металлический крепеж, необходимо позаботиться о том, чтобы материал не повредил изоляцию кабеля. Чтобы избежать этой проблемы, во время монтажа под стальные хомуты или железо следует подложить изоляционный материал.

Как сделать собственную вешалку для кабеля

Специальный подвес для крепления кабеля к проводу можно купить в строительном магазине или сделать самостоятельно. Чтобы сделать это своими руками, вам понадобится несколько инструментов и материалов:

кусачки,
плоскогубцы;
Любой стержень, диаметр которого немного больше диаметра прокладываемого провода
мягкая стальная проволока с цинковым покрытием.

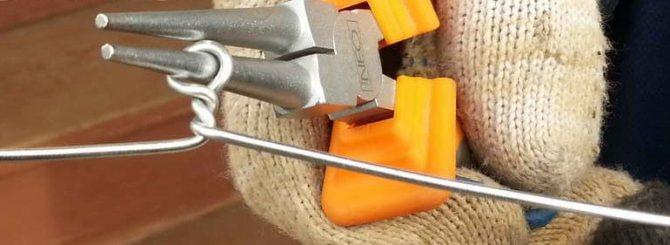

Итак, давайте перейдем к изготовлению вешалки. Для начала отрежьте кусачками проволоку длиной 25-30 см. Затем возьмите отрезанный кусок провода посередине плоскогубцами и сделайте петлю диаметром, соответствующим диаметру кабеля.

Сделайте еще несколько оборотов, чтобы оставить зазор между проволокой и кабелем.

Петля на будущей вешалке

Накручивая свободные концы проволоки на стержень, мы формируем части, которые будут поддерживать кабель. Необходимо намотать сначала один конец, а затем другой. Расстояние между спиралями должно составлять около 2 см.

В итоге у вас должна получиться спиральная вешалка.

Спиральный подвес для кабелей

Для дальнейшей прокладки кабеля выполните следующие действия

присоедините кабель к одному зданию;
Установите необходимое количество вешалок, по одной через каждые 60-80 см.
Вставьте кабель в подвесы;
Поднимите провод с кабелем вверх и прикрепите его к другому зданию.

Полезный совет

Иногда для прокладки воздушных проводов используется трос, но этого делать нельзя. Поскольку канат изготовлен из сплетенных волокон, его целостность очень быстро нарушается под воздействием внешней среды. Веревка может растягиваться, истираться и рваться. Прокладка проводов таким образом опасна для жизни.

Если канат теряет прочность, то проволока благодаря своим свойствам может продержаться еще некоторое время. Однако, если провод оборвется, существует непосредственная опасность поражения электрическим током.

Все соединения, независимо от конструкции, должны быть установлены с интервалом 50-80 см.

Элементы поддержки и натяжения кабеля

Эти изделия устанавливаются на стенах зданий с натянутой между ними проволокой. В зависимости от материала и диаметра кабеля выбирается крепежная конструкция:

Натяжной болт, крюковой болт и натяжной анкер используются для гибких кабелей промышленного производства, несущих большие нагрузки, может использоваться катаная проволока диаметром до 6 мм.
Тросовые анкеры малого диаметра предназначены для легких тросов до 6 мм на расстояние до 10 метров, без компонентов светильника.
Промышленные канатные и штанговые анкеры способны удерживать тяжелые кабели и компоненты светильников на расстоянии до 12 метров без дополнительных опор.
Параллельные кабельные стяжки часто используются по двойному назначению – для подачи электроэнергии к конструкциям и для размещения светильников. По одному кабелю прокладывается силовой кабель с сечением жил 10 – 35 мм/кв. м, по другому – светильники, монтажные коробки с медным проводником 2,5 – 4 мм.

Все эти конструкции имеют индивидуальные характеристики при монтаже на стены зданий.

1.2 Технологические карты должны использоваться при выполнении монтажных работ в соответствии с п. 5.7.5 СП 48.133.2011.

5 Строительство кабельных каналов

5.1 Крепление стального троса к стене, рисунок 3.

1 – дюбель M10; 2 – анкер K675M, Приложение B; 3 – кабельный зажим DIN 741 (ГОСТ 9.301) 3 штуки или кабельный зажим K676 1 штука; 4 – кабель заземления; 5 – зажим несущей плиты PS 1-1 или резьбовой зажим U731, Приложение B; 6 – несущий кабель

Рис. 3 – Крепление узла крепления кабеля к стене

Примечание – Если вместо якоря K675M используется якорь K809, в проушину троса вставляется носовая дужка.

5.2 Веревка к столбу, рисунок 4.

1 – болт, гайка и шайба M10; 2 – анкер K675M, Приложение B; 3 – зажим каната DIN 741 (ГОСТ 9.301) 3 штуки или зажим каната K676 1 штука; 4 – заземляющий канат; 5 – пружинный зажим PS 1-1 или резьбовой зажим U731, Приложение B; 6 – поддерживающий канат; 7 – кронштейн колонны

Рисунок 4 – Опорный трос, закрепленный на колонне

5.3 Укладка каната в зажиме K676, рисунок 5.

5.4 Крепление каната к стене, колонне с помощью натяжного устройства, рис. 6

1 – анкер K675M, приложение B; 2 – натяжная втулка K798, K804; 3 – кабельная проушина; 4 – кабельный зажим DIN 741 (ГОСТ 9.301) 3 шт. или кабельный зажим K676 1 шт. 5 – клемма ответвления PS 1-1 или резьбовая клемма U731, Приложение B; 6 – провод заземления

Если используются дуговые зажимы, рекомендуется устанавливать не менее трех зажимов на одной линии. Если нагрузка больше, чем могут выдержать эти типы зажимов, следует использовать другой тип зажимов, а не увеличивать количество зажимов.

Устройства для поддержки и натяжения канатов

Эти изделия устанавливаются на стенах зданий, между которыми проложен кабель. В зависимости от материала и диаметра кабеля выбирается зажимная конструкция:

Натяжной болт с крюком и натяжным анкером предназначен для гибких кабелей промышленного производства, несущих большие нагрузки, может использоваться катаная проволока диаметром до 6 мм.
Тросовые анкеры малого диаметра предназначены для легких тросов до 6 мм на расстояние до 10 метров, без компонентов светильника.
Промышленные канатные и штанговые анкеры способны удерживать тяжелые кабели и компоненты светильников на расстоянии до 12 метров без дополнительных опор.
Параллельные кабельные стяжки часто используются по двойному назначению – для подачи электроэнергии к конструкциям и для размещения светильников. Силовые кабели с сечением жил 10 – 35 мм/кВт прокладываются по одному кабелю, а светильники и монтажные коробки с медными жилами 2,5 – 4 мм – по другому.

Виды заделки
Все эти конструкции имеют специфические требования при монтаже на стены зданий.
