Следующие типы предохранителей имеют различные значения:
Как обозначаются основные компоненты на схемах электрических цепей
Электрик должен уметь правильно читать чертежи, чтобы выбирать компоненты, производить ремонт и выполнять монтажные работы. Электрические компоненты маркируются в соответствии с действующими стандартами. Алфавитная (цифровая) кодировка используется для указания типа и номинальной стоимости продукта.
звёздное соединение
Правила составления электрических схем
В настоящее время принципиальные схемы трансформаторных подстанций составляются в соответствии с ГОСТ 21.613-88. Нормально разомкнутое положение выключателя обозначено заштрихованным прямоугольником, а незаштрихованный прямоугольник означает, что выключатель разомкнут. Выключатель может быть обозначен буквенным кодом Q без знака отключения F.
Графические символы на чертежах должны применяться в соответствии с рекомендациями ГОСТ 2.721-74*, приведенными в приложении А. А.
Часто рассматривается расположение электрооборудования в жилых помещениях, мастерских, трансформаторных подстанциях и т.д. Ниже приведены графические обозначения, разработанные на основе ГОСТ 21.614-88.
Расположение электротехнических объектов на картах расположения и ситуационных картах, а также разграничение объектов и линий связи между ними рекомендуется выполнять в соответствии со следующими графическими символами.
1.2 При использовании компьютерных технологий и передаче информации по телетайпу может использоваться единый метод маркировки.
2. СРЕДСТВА ИДЕНТИФИКАЦИИ
2.1 Важным критерием для выбора метода обозначения смятия является его назначение и местоположение.
Отличительными особенностями метода обозначения являются:
1) расположение зажимов в соответствии с выбранной системой;
2) цветовое кодирование в соответствии с выбранной системой;
3) графическая маркировка в соответствии с ГОСТ 2.721;
4) буквенно-цифровая маркировка в соответствии с разделом 4.
Примечание. Вышеперечисленные методы эквивалентны с точки зрения их применения.
Вместо буквенно-цифровых символов могут быть использованы графические символы по ГОСТ 2.721 (см. таблицы 1 и 2).
2.2 Выбор метода маркировки зависит от типа устройства, расположения клемм и сложности устройства или проводки.
2.3 Буквенно-цифровые обозначения используются для сложных устройств и проводки и удобны для передачи на большие расстояния.
Цепи управления (рабочие цепи) – это кнопки, предохранители, катушки пускателя или контактора, промежуточные контакты и другие реле, контакты пускателя и контактора, реле контроля фаз (напряжения) и соединения между этими и другими компонентами.
Степень защиты устройств
Розетки, как и все электрические приборы, имеют различные степени защиты от контакта с токоведущими частями, твердыми частицами и водой. Это обеспечивает безопасное использование людьми в различных условиях.
Степень защиты обозначается комбинацией из двух букв (IP) и двух цифр. IP означает международную охрану. Цифры указывают на уровень защиты.
Например, степень защиты IP20 по ГОСТ 14254-2015 можно расшифровать следующим образом:
- Первая цифра 2 означает, что токопроводящие части изделия недоступны для предметов толщиной 12,5 мм или пальцев;
- Вторая цифра 0 означает, что вода может попасть внутрь устройства.
Степень защиты IP23 означает, что внутрь не могут попасть пальцы, а угол безопасного падения капель на корпус составляет 60 градусов.
Идентификация линий связи на схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)
Содержание
Идеальный источник тока [ править | править код ]
Ток, протекающий через идеальный источник тока, по определению всегда одинаков:
I = const >
Напряжение на зажимах идеального источника тока (не путать с настоящим источником!) зависит только от сопротивления R подключенной к нему нагрузки:
U = I ⋅ R .
Мощность, подаваемая источником тока на нагрузку:
P = I 2 ⋅ R cdot R>
Поскольку ток, протекающий через идеальный источник тока, всегда одинаков, напряжение на его зажимах и мощность, отдаваемая в нагрузку, увеличиваются по мере увеличения сопротивления нагрузки, достигая значений на бесконечности.
Истинный источник [ править | править код ]
В линейном приближении каждый настоящий источник (не путать с моделью источника тока, описанной выше!) или любой другой биполярный источник может быть представлен моделью, содержащей по крайней мере два элемента: идеальный источник и внутреннее сопротивление (проводимость). Одна из двух простейших моделей, модель Тевенина, содержит источник ЭДС, соединенный последовательно с сопротивлением, а противоположная модель, модель Нортона, содержит источник тока, соединенный параллельно с проводником (т.е. идеальным резистором, свойства которого обычно характеризуются значением проводимости). Соответственно, настоящий источник в линейном приближении может быть описан двумя параметрами: ЭМП E > источник напряжения (или тока I источник тока) и внутреннее сопротивление r (или внутренняя проводимость y = 1 / r ).
Можно показать, что реальный источник тока с внутренним сопротивлением r эквивалентен реальному источнику ЭДС с внутренним сопротивлением r и ЭДС E = I ⋅ r =Icdot r> .
Напряжение на зажимах реального источника тока равно
U out = I R ⋅ r R + r = I R 1 + R / r . =I>.
Ток в цепи составляет
I вых = I r R + r = I 1 1 + R / r . =I<1+R/r>>.>
Мощность, отдаваемая в сеть реальным источником тока, равна
P out = I 2 R ( 1 + R / r ) 2 . =I^<2><left(1+r r=””></left(1+r>
ight)^<2>>.
Генераторы реального тока имеют различные ограничения (например, в отношении выходного напряжения), а также нелинейную зависимость от внешних условий. В частности, генераторы реального тока производят электрический ток только в определенном диапазоне напряжений, верхний предел которого зависит от напряжения питания источника. Поэтому реальные источники тока имеют ограничения по нагрузке.
Стандартизированные и наиболее часто используемые символы для ЭРЭ в электрических схемах показаны на рис. 1. 1. Эти символы относятся ко всем элементам в цепях, включая ЭРЭ, проводники и соединения между ними. Большое значение здесь имеет условие правильного обозначения компонентов и изделий одного типа. Для этого используются обозначения позиций, обязательной частью которых является буквенное обозначение типа компонента, типа его конструкции и цифровое обозначение номера ЭРЭ. На принципиальных схемах также используется дополнительная часть обозначения элемента ERE, указывающая на функцию компонента, в виде буквы. Основные типы буквенных обозначений для компонентов схемы приведены в таблице 1.1.
Графические и буквенные обозначения компонентов ЭЭ
Практически все УЭК, все радиоэлектронные и электротехнические изделия, изготавливаемые промышленными организациями и предприятиями, домашними умельцами, юными техниками и радиолюбителями, содержат определенное количество различных покупных ЭИП и компонентов, произведенных в основном отечественной промышленностью. Однако в последнее время наблюдается тенденция к использованию компонентов и узлов иностранного производства. В первую очередь это ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, батареи, ХИТы, выключатели, монтажные изделия и некоторые другие виды ЭРЭ.
Приобретенные компоненты, используемые или самостоятельно изготовленные ЭРЭ должны быть в обязательном порядке отражены в схемах и электрических схемах оборудования, в чертежах и другой технической документации, которая должна быть выполнена в соответствии с требованиями стандартов ЕСКД.
Особое внимание уделяется электрическим схемам, на которых указаны не только основные электрические параметры, но и все компоненты, входящие в состав устройства, и электрические соединения между ними. Для понимания и чтения электрических схем необходимо тщательно ознакомиться с содержащимися в них компонентами и принадлежностями, точно знать область применения и принцип работы рассматриваемого устройства. Как правило, информация об используемом ЭЭО приводится в инструкциях и спецификациях – перечень этих элементов.
Список аппаратов связан с их графическими символами посредством позиционных обозначений.
Стандартизированные геометрические символы используются для построения обычных графических символов ЭРЭ, каждый из которых используется отдельно или в сочетании с другими. Во многих случаях значение каждого геометрического изображения в символе зависит от того, с каким другим геометрическим символом оно используется в сочетании.
Стандартизированные и наиболее часто используемые символы ЭРЭ в электрических схемах показаны на рис. 1. 1. Эти символы применяются ко всем компонентам схемы, включая ЭРЭ, проводники и соединения между ними. Большое значение здесь имеет условие правильного обозначения компонентов и изделий одного типа. Для этого используются обозначения позиций, обязательной частью которых является буквенное обозначение типа компонента, типа его конструкции и цифровое обозначение номера ERE. На схемах также используется дополнительная часть обозначения элемента ERE, указывающая на функцию элемента, в виде буквы. Основные типы буквенных обозначений элементов схемы приведены в таблице 1.1.
Обозначения на чертежах и схемах элементов общего назначения относятся к квалификационным обозначениям, указывающим род тока и напряжения, тип соединения, способ регулирования, форму импульса, вид модуляции, электрические соединения, направление протекания тока, сигнала, энергии и т.д.
В настоящее время в пользовании у населения и в торговой сети находится значительное количество различных электронных, радио- и телевизионных приборов и оборудования, выпускаемых зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные виды ЭРЭ и ЭРЭ с иностранной маркировкой. В таблице 1. 2 представлена информация о наиболее распространенных иностранных ЭРЭ с соответствующими обозначениями и их отечественных эквивалентах.
В таком объеме эта информация публикуется впервые.
Рисунок 1.1 Графические символы ЭРЭ в электротехнике, радиотехнике и автоматике
1-транзистор со структурой p-n-r в корпусе, общее обозначение;
2 – транзистор со структурой n-r-n в корпусе, общий символ
3 – полевой транзистор с p-n переходом и n-каналом
4 – полевой транзистор с p-n переходом и p-каналом
5 – однопереходный транзистор с базой p-типа, b1, b2 – выводы базы, e – вывод эмиттера,
7 – выпрямительный диод,
8 – стабилитрон односторонний (лавинный выпрямительный диод),
9 – термоэлектрический диод
10 – сигнальный диод, блок обратного направления
11 – стабилитрон (лавинный выпрямительный диод) с двунаправленной проводимостью
12 – триодный тиристор
14 – переменный резистор, реостат, общее обозначение
15 – переменный резистор
16 – резьбовой переменный резистор
17 – триммер потенциометрического резистора;
18 – термистор прямого нагрева с положительным коэффициентом (нагрев)
20 – фиксированный конденсатор, общее обозначение
21 – поляризованный конденсатор фиксированной емкости
22 – поляризованный оксидный электролитический конденсатор, общее обозначение
23 – фиксированный резистор, общее обозначение
24 – Фиксированный резистор, мощность 0,05 Вт
25 – Фиксированный резистор мощностью 0,125 Вт;,
26 – фиксированный резистор мощностью 0, 25 Вт
27 – фиксированный резистор мощностью 0, 5 Вт
28 – Фиксированный резистор мощностью 1 Вт
29 – Фиксированный резистор мощностью 2 Вт
30 – твердотельный резистор мощностью 5 Вт
31 – Фиксированный резистор с одним дополнительным симметричным выходом
32 – Фиксированный резистор с одним несимметричным дополнительным выводом;
Рис. 1.1 Графические обозначения ЭРЭ в электрических, радиотехнических и автоматических цепях
33 – неполяризованный оксидный конденсатор
34 – конденсатор с переходом (дуга обозначает корпус, внешний электрод)
35 – переменный конденсатор (стрелка указывает на ротор);
36 – триммерный конденсатор, общее обозначение;
38 – конденсатор помех
40 – туннельный диод
41 – лампа накаливания для целей освещения и сигнализации
42 – электрический зуммер
43 – гальванический или батарейный элемент
44 – одно ответвление линии электрической связи
45 – линия электрической связи с двумя ответвлениями;
46 – группа проводов, подключенных к одной точке электрического соединения. Два провода;
47 – четыре провода, подключенные к одной точке электрического соединения;
48 – батарея гальванических элементов или аккумулятор;
49 – коаксиальный кабель. Экран соединен с корпусом;
50 – обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;
51 – рабочая обмотка магнитного усилителя;
52 – управляющая обмотка магнитного усилителя;
53 – трансформатор без сердечника (магнитопровода) с постоянной связью (точки обозначают начало обмоток);
54 – трансформатор с магнитодиэлектрическим сердечником;
55 – индуктор, дроссель без магнитного сердечника
56 – однофазный трансформатор с ферромагнитным сердечником и экраном между обмотками
57 – однофазный трехобмоточный трансформатор с ферромагнитным сердечником с отводом во вторичной обмотке
58 – однофазный автотрансформатор с регулировкой напряжения;
60 – выключатель предохранителя;
62 – контактное соединение штекера;
63 – усилитель (направление передачи сигнала обозначается вершиной треугольника на горизонтальной линии связи);
64 – контакт штекерного соединения;

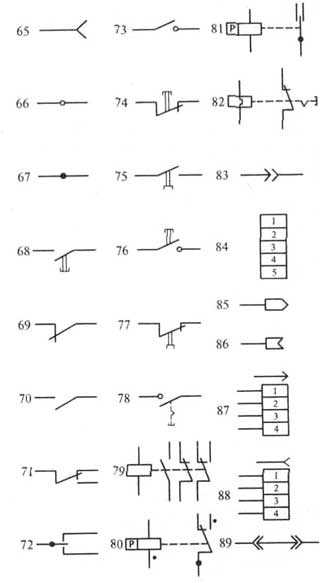

Рис. 1.1 Графические обозначения ЭРЭ в электрических схемах электрорадио и автоматического управления
65 – контактный соединительный разъем,
66 – штифт съемного соединения, например, с помощью зажима
67 – неразрывный соединительный контакт, например, выполненный пайкой
68 – однополюсный переключающий контакт с защелкиванием
69 – размыкающий контакт коммутационного аппарата, общее завершение
70 – контакт коммутационного устройства (выключатель, реле) марка, общая маркировка Однополюсный выключатель
71 – контакт коммутационного устройства, который переключает, общее обозначение. Однополюсный переключатель для двух направлений.
72 – Трехполюсный переключающий контакт с нейтральным положением
73 – Замкнутый контакт без самовозврата
74 – кнопочный выключатель с переключающим контактом
75 – кнопочный выключатель с переключающим контактом
76 – кнопочный выключатель с кнопочным возвратом
77 – кнопочный выключатель с переключающим контактом
78 – кнопочный выключатель с кнопкой сброса
79 – электрическое реле с размыкающим и переключающим контактом
80 – Реле, поляризованное для одного направления тока обмотки с нейтральным положением
81 – Электрическое термоэлектрическое реле для двух направлений обмотки с нейтралью
82 – Электротепловое реле без самосброса, со сбросом с помощью вспомогательной кнопки
83 – Однополюсное штекерное соединение
84 – гнездо пятипроводного разъема
85 – вставной коаксиальный разъем
86 – штекерно-гнездовой разъем
87 – четырехпроводной соединительный контакт
88 – четырехпроводная соединительная розетка
89 – перемычка для отключения автоматического выключателя
Таблица 1.1. Алфавитные обозначения элементов схемы
Продолжение таблицы 1.1
