Переменный электрический ток

где I – это значение тока; R – электрическое сопротивление.

Электрический ток, который изменяет свою величину и направление во времени, называется переменный ток.

Переменный ток, как и постоянный, также представляет собой упорядоченное движение заряженных частиц. В отличие от этого, постоянный ток всегда имеет одно направление, от “+” до “-“. С другой стороны, переменный ток постоянно меняет свое направление, т.е. течет то в одну, то в другую сторону. Поэтому предполагается, что одно из его направлений положительное, а противоположное направление – отрицательное. В зависимости от этого алгебраическое значение тока в данный момент времени будет иметь знак “плюс” или “минус”.

Чтобы ток был переменным, он должен быть подключен к источнику переменной ЭДС. Такими источниками являются генераторы переменного тока – Электрические машины, преобразующие механическую энергию в энергию электрического тока.

Там, где используется постоянный ток:

Содержание

Краткая история электричества

Кто изобрел электричество? Никто! Постепенно люди поняли, что это такое и как им пользоваться.

Все началось в 7 веке до нашей эры, в один солнечный (или, может быть, дождливый, кто знает) день. Именно тогда греческий философ Фалес заметил, что если натереть янтарем шерсть, то он будет притягивать яркие предметы.

Потом был Александр Македонский, войны, христианство, падение Римской империи, войны, падение Византии, войны, Средние века, крестовые походы, эпидемии, инквизиция и снова войны. Как видите, людям не было дела до электричества и шерстяных эбонитовых тростей.

В каком году было изобретено слово “электричество”? В 1600 году английский натуралист Уильям Гильберт решил написать работу “О магнетизме, магнитных телах и великом магните – Земле”. И именно тогда термин “электричество”..

Сто пятьдесят лет спустя, в 1747 году, Бенджамин Франклин, которого мы все очень любим, создал первую теорию электричества. Он рассматривал это явление как флюид или нематериальную жидкость.

Именно Франклин ввел концепцию позитивный и отрицательный (до этого было разделение стекло и tar электричество), он изобрел молниеотвод и доказал, что молния имеет электрическую природу.

Бенджамина любят все, потому что его портрет есть на каждой стозлотовой банкноте. Помимо научной деятельности, он был видным политиком. Но вопреки распространенному заблуждению, Франклин не был президентом Соединенных Штатов.

Ниже приведен список важных открытий для истории электричества.

1785 – Кулон открывает силу, с которой противоположные заряды притягиваются, а однородные отталкиваются.

1791 – Луиджи Гальвани случайно замечает, что лапки мертвой лягушки сокращаются под воздействием электричества.

Принцип работы батарей основан на гальванических элементах. Но кто создал первый гальванический элемент? Основываясь на открытии Гальвани, другой итальянский физик, Алессандро Вольта, в 1800 году создает столб Вольта – прототип современной батареи.

Во время раскопок под Багдадом была найдена батарея возрастом более двух тысяч лет. Остается загадкой, какие древние iPhone были заряжены им. С уверенностью можно сказать, что батарея разряжена. Этот случай как будто говорит: возможно, люди знали об электричестве гораздо раньше, но потом что-то пошло не так.

Еще в 19 веке Эрстед, Ампер, Ом, Томсон и Максвелл совершили настоящую революцию. Был открыт электромагнетизм, индукция ЭМП, электрические и магнитные явления были связаны воедино и описаны фундаментальными уравнениями.

Кстати, если у вас нет времени изучать все это самостоятельно, наши читатели могут получить 10% скидку на на любой бумаге

20 век принес квантовую электродинамику и теорию слабых взаимодействий, а также электромобили и вездесущие линии электропередач. Кстати, знаменитый электромобиль Тесла работает на постоянном токе.

Конечно, это очень короткая история электричества, и мы не упомянули слишком много имен, повлиявших на прогресс в этой области. В противном случае нам пришлось бы написать целый многотомный справочник.

№ 7. Конденсатор емкостью 100 мкФ и катушка индуктивностью 0,05 Гн подключены к цепи напряжением 220 В. Определите реактивную мощность цепи.

Лекция по теме “Переменный ток”

« ОБЩИЕ ХАРАКТЕРИСТИКИ ЦЕПИ ПЕРЕМЕННОГО ТОКА. НЕРАЗВЕТВЛЕННАЯ ЦЕПЬ ПЕРЕМЕННОГО ТОКА С ИНДУКТИВНЫМ, ЕМКОСТНЫМ АКТИВНЫМ СОПРОТИВЛЕНИЕМ. ВЕКТОРНЫЕ ДИАГРАММЫ. ЭЛЕКТРОПИТАНИЕ ПЕРЕМЕННОГО ТОКА. ФАКТОР МОЩНОСТИ ».

План лекции:

1) переменный ток и его величина.

2) характеристики переменного тока.

3.Максимальное (амплитудное) и действующее (мгновенное) значение напряжения и тока.

4.Преобразование переменного тока в постоянный.

5.Основные элементы цепи переменного тока.

6.Резистор в цепи переменного тока.

7.Конденсатор в цепи переменного тока.

8.Катушка индуктивности в цепи переменного тока.

9.Электропитание переменного тока. Коэффициент мощности.

10.Полное сопротивление в цепи переменного тока, содержащей резистор, конденсатор и индуктор.

Сегодня невозможно представить нашу цивилизацию без электричества. Телевизоры, холодильники, компьютеры – все устройства работают на нем. Основным источником энергии является переменный ток.

Электрический ток, питающий розетки в наших домах, – это переменный ток.

Но что это такое? Каковы его характеристики? Чем переменный ток отличается от постоянного?

В знаменитом эксперименте Фарадея движение полосового магнита относительно катушки создавало ток, который регистрировался стрелкой гальванометра, подключенного к катушке. Если магнит привести в колебательное движение относительно катушки, стрелка гальванометра отклонится в одну или другую сторону, в зависимости от направления движения магнита. Это означает, что ток в катушке меняет направление. Такой ток называется переменным.

Переменный ток – это электромагнитное колебание. В отличие от постоянного тока, переменные токи имеют период, амплитуду и частоту.

Переменная текущий — электрический текущий которая изменяется по величине и направлению с течением времени или, в особом случае, изменяется по величине, сохраняя неизменным направление в цепи.

Проще говоря, если говорить о переменном токе, то можно сказать, что когда электрическая лампочка подключена к переменному току, плюс и минус на ее контактах меняются местами с определенной частотой, или, иначе, ток меняет свое направление спереди назад.

Каково назначение такого “переменного” переменного тока Почему бы просто не использовать постоянный ток?

Это возможность получить необходимое напряжение в любом количестве с помощью трансформаторов без особых потерь. .

Использование переменного тока позволяет передавать электроэнергию в промышленных масштабах на большие расстояния с минимальными потерями.

Напряжение, обеспечиваемое мощными генераторами на электростанциях, составляет порядка 330 000-220 000 вольт. Такие напряжения нельзя подавать в дома и квартиры, они очень опасны и технически сложны. Поэтому переменный электрический ток от электростанции подается на электрические подстанции, где он преобразуется из высокого напряжения в более низкое напряжение, которое мы используем.

На рисунке обратное направление – это область графика ниже нуля.

Характеристики переменного тока:

Период – время одного полного колебания.

Т – период, с

Амплитуда – это наибольшее положительное или отрицательное значение тока или напряжения.

Частота – Число полных колебаний за 1 секунду называется частотой тока и обозначается буквой f. Частота измеряется в герцах (Гц).

В промышленности и быту в большинстве стран используется переменный ток с частотой 50 Гц. В США частота промышленного тока составляет 60 Гц.

Это значение определяет, сколько раз за одну секунду направление тока меняется на противоположное и возвращается в исходное состояние.

Другими словами, в электрической розетке, которая есть в каждом доме и к которой мы подключаем утюги и пылесосы, плюс и минус на правом и левом полюсах розетки меняются местами с частотой 50 раз в секунду – это частота переменного тока.

Амплитуда – описывает состояние переменного тока во времени.

Мгновенные и максимальные значения. Величина переменной электродвижущей силы, силы тока, напряжения и мощности в любой момент времени определяется как мгновенные значения этих величин и обозначаются маленькими буквами ( e, i, u, p ).
Максимальное значение Максимальное значение (амплитуда) изменяющегося компонента электричества (напряжения или тока) – это наибольшее значение, которого он достигает за один период. Максимальное значение электродвижущей силы дается значением Е _m напряжение U _m , ток – I _m .

R.m.s. (или эффективное значение) переменного тока – это такое количество постоянного тока, которое, протекая через то же сопротивление и в то же время, что и переменный ток, производит такое же количество тепла.

Для синусоидально переменного тока среднеквадратическое значение в 1,41 раза меньше максимального значения, т.е. времена.

Преобразование переменного тока в постоянный.

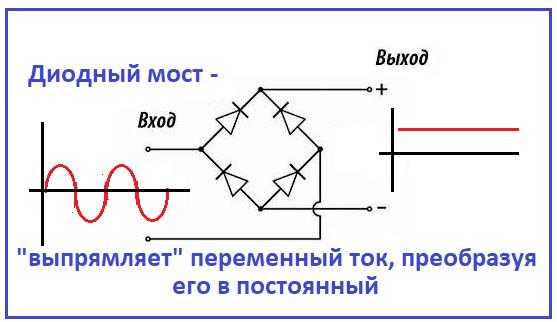

Переменный ток может быть преобразован в постоянный ток путем подключения сети переменного тока к диодному мосту, так называемому “выпрямителю”. “выпрямитель”. .

Название “выпрямитель” объясняет, что делает диодный мост – он выпрямляет синусоидальный переменный ток в прямую линию, заставляя электроны двигаться в одном направлении.

Колебательный ток в цепи резистора находится в фазе с колеблющимся напряжением.

Смотреть видео по теме “Переменный ток. Генерация переменного тока” можно найти по ссылке:

Вопросы для самооценки:

1.Что такое переменный электрический ток?
2.Почему переменный ток так широко распространен?
3. Объясните, почему электрический ток передается переменным током?
4.Что такое период, частота и фаза переменного тока?

5.Что такое среднеквадратичное значение переменного тока? Какова связь между среднеквадратичными значениями ЭДС, напряжения и тока и их амплитудными значениями?

6.Какая формула используется для определения индуктивного сопротивления цепи переменного тока?

7.Какая формула используется для определения емкости цепи переменного тока?

8.Какая формула используется для определения сдвига фаз между током и напряжением в цепи переменного тока?

9.Какая формула используется для расчета мощности переменного тока? Что такое коэффициент мощности?

10.Как диод используется для выпрямления переменного тока?

Давайте рассмотрим примеры решения проблем:

Примеры решения расчетных задач

Задача 1. Определите сдвиг фаз колебаний напряжения и тока в электрической цепи, состоящей из последовательно соединенных проводников с активным сопротивлением R = 1000 Ом, катушка индуктивности L = 0,5 Гн и конденсатор с емкостью С = 1 мкФ. Определите мощность, которая рассеивается в цепи, если амплитуда напряжения U ₀ = 100 В и частота = 50 Гц.

Решение:

Сдвиг фаз между током и напряжением в цепи переменного тока задается соотношением

Здесь = 2 – циклическая частота. Следовательно,

Мощность, имеющаяся в цепи, определяется по формуле

Для цепи переменного тока действует следующее уравнение

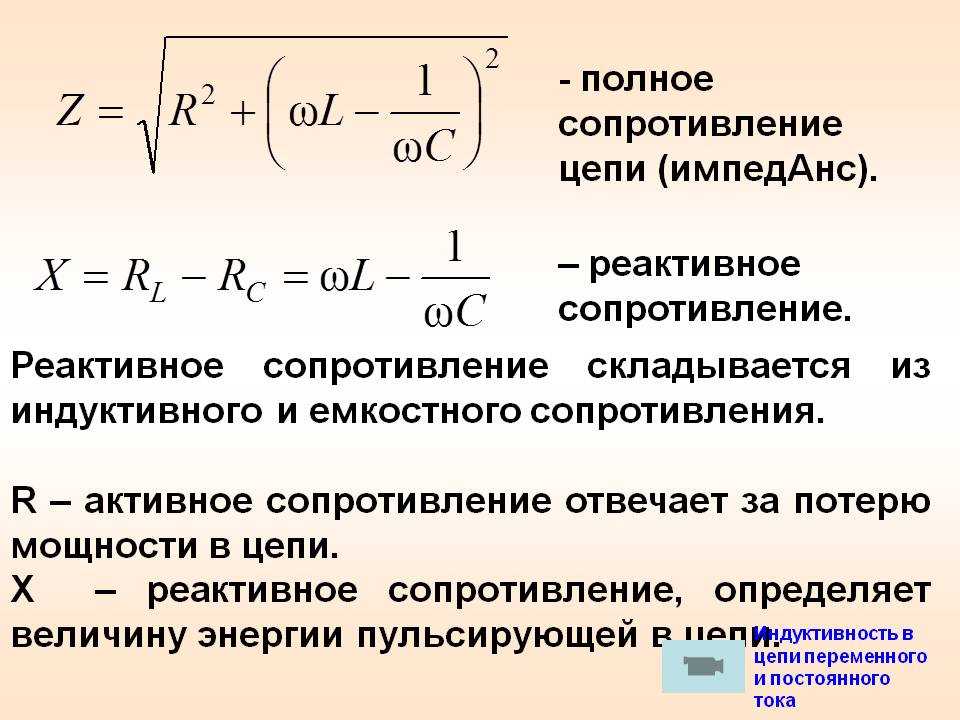

Где Z – общее сопротивление (импеданс) цепи:

Таким образом, мощность, рассеиваемая в цепи, равна

Подставив эти значения в (1), получим (минус означает, что напряжение задерживается). Затем Подставляя численные значения в (2), получаем P = 0.5 W.

Проблема 2. Конденсатор неизвестной емкости, катушка индуктивности L и устойчивость R подключен к источнику переменного напряжения (рис. 1). Ток в цепи составляет . Определите амплитуду напряжения между витками конденсатора.

Решение:

Из условия задачи следует, что ток и напряжение в цепи изменяются по фазе. Это означает, что индуктивное и емкостное сопротивления совпадают.

Напряжение на конденсаторе будет равно

Подставляя (5) в (4), получаем

Учитывая (3), соотношение (6) будет иметь вид:

Поэтому значение амплитуды напряжения между витками конденсатора будет равно

Проблема 3. В электрической цепи из двух одинаковых конденсаторов емкостью С и катушка индуктивности L соединенных последовательно, в начальный момент времени один конденсатор имеет заряд q ₀ а другой не заряжается (рис. 2). Как изменятся во времени заряды конденсаторов и ток в цепи после замыкания выключателя? К ?

Решение:

Схема, показанная на рисунке 2, является колебательным контуром. Сила тока в нем будет варьироваться в зависимости от закона

Чтобы ответить на поставленный в задаче вопрос, нужно найти максимальное значение тока I ₀ и частота колебаний . Частота колебаний может быть найдена по формуле

где C _eq – емкость системы из двух последовательно соединенных конденсаторов с емкостью С :

Подставляя С _eq в (8), получим, что частота колебаний в контуре будет равна

Подставив частоту (9) в выражение для тока (7), получим, что ток в цепи будет изменяться по закону

Определите I ₀ мы можем использовать закон сохранения энергии. Пусть в некоторый момент времени заряд одного из конденсаторов равен q ₁ то заряд другого конденсатора будет равен q ₂ = q ₀ – q ₁ . В начальный момент времени энергия цепи сосредоточена в электрическом поле заряженного конденсатора; в любой момент времени она перераспределяется между энергией электрического поля двух заряженных конденсаторов и энергией магнитного поля, сосредоточенной в индукционной катушке. Следовательно, согласно закону сохранения энергии,

Отсюда следует зависимость тока от заряда q ₁ .

Для того чтобы найти максимальное значение тока, необходимо взять производную от I на стороне q ₁ и сделать его равным нулю.

Из последнего выражения следует, что максимальное значение тока достигается при . Следовательно,

Подставив это значение для максимального значения тока в (10), получим, что ток в цепи будет изменяться по закону

Для нахождения закона изменения заряда на пластинах конденсатора воспользуемся выражением . Преобразуйте это в квадратное уравнение для q ₁ :

Решив уравнение, получаем:

Разные знаки означают, что в начальный момент времени каждый конденсатор может иметь заряд q ₀ или не будет взиматься. Пусть

Проблема 4. Имеются два колебательных контура с одинаковыми катушками и конденсаторами. Катушка одной из катушек имеет железный сердечник, что увеличивает ее индуктивность на n = 4 раза. Найдите отношение резонансных частот контуров и их энергий, если максимальные заряды на конденсаторах одинаковы.

Решение:

Резонансные частоты контуров можно определить по формуле Томсона:

Проблема 5. Два сопротивления R ₁ и R ₂ и два диода подключены к источнику переменного тока напряжением U как показано на рис. 3. Найдите среднюю мощность, выделяемую в цепи.

Решение:

Через один диод (например, 1) протекает ток в течение половины периода. В течение этого времени сопротивление R ₁ излучается средней мощностью

Во время второго полупериода ток протекает через диод 2, выделяя среднюю мощность

Таким образом, средняя мощность распределяется за весь период

Задачи, которые необходимо решать самостоятельно:

№ 1. Нагрузка с сопротивлением 40 Ом подключена к цепи 220 В. Определите силу тока в цепи.

№ 2. Определите сопротивление конденсатора емкостью 5 мкФ при частоте 50 Гц.

№ 3. Найдите сопротивление катушки с индуктивностью 0,01 Гн при частоте 50 Гц.

№ 4. Определите силу тока, протекающего через катушку с индуктивным сопротивлением 5 Ом и активным сопротивлением 1 Ом, если напряжение в сети переменного тока равно 12 В.

№ 5. Лампочка с током в катушке 5 А подключена к сети переменного тока напряжением 220 В. Рассчитайте активную мощность этой лампы.

№ 6. В электрической цепи напряжением 220 В последовательно соединены реостат с сопротивлением 5 Ом, катушка с активным сопротивлением 6 Ом и индуктивным сопротивлением 4 Ом и конденсатор емкостью 3 Ом. Определите силу тока в цепи. Постройте векторную диаграмму токов и напряжений.

№ 7. Конденсатор емкостью 100 мкФ и катушка индуктивностью 0,05 Гн подключены к постоянному току напряжением 220 В. Определите реактивную мощность цепи.

Постройте векторную диаграмму токов и напряжений.

№ 8. Цепь постоянного тока напряжением 380 В содержит активный резистор сопротивлением 50 Ом и конденсатор емкостью 1000 мкФ. Определите полную мощность цепи.

Постройте векторную диаграмму токов, напряжений и мощности.

№ 9. В цепи постоянного тока напряжением 110 В последовательно соединены активное сопротивление 30 Ом, емкостное сопротивление 45 Ом и индуктивное сопротивление 50 Ом. Определите общее сопротивление этой цепи.

Цепь напряжением 220 В содержит активное сопротивление 20 Ом, конденсатор емкостью 100 мкФ и индуктор индуктивностью 0,05 Гн. Определите полную мощность цепи. Постройте векторную диаграмму токов, напряжений, мощности.

Домашнее задание:

1.Выучить и закончить лекцию.

2.Разберите и запишите в тетрадь примеры решения задач, приведенных в конце лекции.

3. Ответьте на вопросы самооценки.

4. 4. Выполните тестовые задания для оценки:

Отправьте свои ответы (указав свое имя, название теста и группу) на адрес в контакте: http :// vk . com / id216653613

Непериодические, соответственно, шатаются как хотят, и мы не можем выделить в них никакого периода, по крайней мере, на время наблюдения.

В этой главе вы узнаете, что такое переменный ток и трехфазный переменный ток.

Понятие переменного электрического тока дается в учебнике физики для общеобразовательной школы. Переменный электрический ток– Ток – это гармонический синусоидальный сигнал, основными характеристиками которого являются среднеквадратичное напряжение и частота, которые изменяются по направлению и величине с течением времени.

Частота – это число полных изменений полярности переменного электрического тока за одну секунду.

Это означает, что ток в обычной бытовой розетке при частоте 50 Герц меняет свое направление с положительного на отрицательное и обратно ровно пятьдесят раз за одну секунду.

Одно полное изменение направления (полярности) электрического тока с положительного на отрицательное и обратно на положительное называется период колебаний электрического тока. В период Т переменный электрический ток дважды меняет свое направление.

Для визуального наблюдения синусоидальная форма переменного тока обычно используется осциллограф.

Во избежание поражения электрическим током и для защиты осциллографа от сетевого напряжения на входе используются разделительные трансформаторы. Для измерения периода нет разницы, в каких точках равной амплитуды он измеряется.

Вы можете использовать максимальное положительное или отрицательное значение вершин, или использовать нулевое значение. Это объясняется на рисунке.

Синусоидальная форма переменного тока

Как мы знаем из учебника физики, переменный ток вырабатывается электрической машиной, называемой генератором. Простейшая модель генератора представляет собой рамку, вращающуюся в магнитном поле постоянного магнита.

Представьте себе прямоугольный проволочный каркас с несколькими катушками, равномерно вращающимися в однородном магнитном поле. Индуктивная ЭДС, генерируемая в этой рамке, изменяется по синусоиде. Период колебаний Т переменного тока – это один полный оборот магнитной рамки вокруг своей оси.

Одной из важных особенностей электрического тока является существование двух значений переменного тока – максимального значения и среднего значения.

Максимальное значение электрического тока Umax – это значение напряжения, соответствующее максимальному значению синусоиды.

Среднее значение напряжения электрического тока Ucp – значение напряжения, равное 0,636 от максимального напряжения. Математически это выглядит следующим образом:

Ucp = 2 * Umax / π = 0,636 Umax

На экране осциллографа отображается синусоида максимального напряжения. Пожалуйста, поймите, что среднее значение переменного электрического напряжения можно определить, проведя эксперимент, показанный на схеме и в описании ниже.

Используя осциллограф, подключите к его входу синусоидальное напряжение. Используйте ручку вертикальной развертки для перемещения “нуля” развертки к нижней строке экрана осциллографа. Растяните и сместите горизонтальную развертку так, чтобы одна полуволна синусоидального напряжения уместилась в десяти (пяти) ячейках экрана осциллографа.

С помощью ручки вертикальной развертки (усиления) растяните развертку так, чтобы максимальная амплитуда полуволн укладывалась точно в десять (пять) ячеек на экране осциллографа. Определите амплитуду синусоиды на десяти отрезках. Сложите все десять значений и разделите на десять – найдите его “средний результат”.

В результате значение напряжения составит приблизительно 6,36 от максимального значения 10.

Измерительные приборы – Вольтметры, схемы и мультиметры для измерения переменного напряжения имеют в своей схеме выпрямитель и сглаживающий конденсатор. Эта схема “округляет” множитель разницы между максимальным и измеренным напряжением до числа 0,7.

Поэтому, если вы наблюдаете на экране осциллографа синусоидальное напряжение с амплитудой 10 В, вольтметр покажет не 10 В, а около 7 В.

Как вы думаете, в вашей бытовой розетке напряжение 220 В? Да, но не совсем! 220 В – это среднее напряжение в розетке вашего дома, усредненное вольтметром. Максимальное напряжение получается из формулы:

Umax = Uism / 0,7 = 220 / 0,7 = 314,3 В

Поэтому, когда вы получаете удар током от розетки 220 В, вы знаете, что это иллюзия. В действительности вы получаете удар током напряжением около 315 вольт.

Трехфазный ток

Как и простой синусоидальный переменный ток, так называемый трехфазный переменный ток широко используется в технике. трехфазный переменный ток.. Кроме того, трехфазный переменный ток является основной формой энергии, используемой во всем мире.

Трехфазный ток приобрел популярность, поскольку он дешевле при передаче энергии на большие расстояния. В то время как для обычного (однофазного) электричества требуется два провода, для трехфазного электричества, в котором энергии в три раза больше, требуется всего три провода.

Физическое значение вы узнаете позже в этой статье.

Представьте, что есть не одна, а три одинаковые рамки, вращающиеся вокруг общей оси, и их плоскости повернуты на 120 градусов по отношению друг к другу. Тогда возникающая в них синусоидальная ЭДС также будет сдвинута по фазе на 120 градусов (см. рисунок).

Трехфазный электрический ток

Эти три согласованных переменных тока называются трехфазными токами. Упрощенная схема расположения проволочных обмоток в трехфазном генераторе переменного тока показана на рисунке.

Трехфазный генератор переменного тока

Соединение обмоток генератора на трех независимых линиях показано на рисунке ниже.

схема электроснабжения по независимым линиям

Такое шестипроводное соединение довольно хлопотно.

Поскольку в электрических цепях важна только разность потенциалов, один провод может использоваться одновременно для двух фаз без снижения нагрузочной способности каждой фазы.

Другими словами, если обмотки генератора соединены звездой с нейтральным проводником, то мощность от трех источников передается по четырем проводам (см. рисунок), один из которых является общим нейтральным проводником.

Общая схема электропитания

Три провода могут передавать энергию от трех (практически независимых) источников, соединенных в треугольник.

дельтавидная энергосистема

Промышленные генераторы переменного тока и преобразовательные трансформаторы обычно соединяют фазное напряжение 220 В в треугольник. Нейтральный провод отсутствует.

“Звезда” используется для передачи сетевого напряжения через “ноль”. В этом случае на фазу относительно “нуля” подается напряжение 220 В. Напряжение между фазами составляет 380 В.

Распространенным явлением во времена “наглого воровства демократии” был поджог бытовой техники в квартирах добропорядочных граждан, когда из-за плохой проводки перегорал общий “ноль”, затем в зависимости от того, сколько приборов было включено в квартирах, телевизоры и холодильники перегорали у того, кто меньше всего их включал. Это было вызвано явлением “фазовой асимметрии”, которое было вызвано обрывом нуля. Вместо 220 вольт добропорядочные граждане получили в свои розетки фазное напряжение 380 вольт. Это явление еще не полностью устранено во многих муниципальных домах и жилых зданиях в наших российских городах и поселках.

Напряжение, обеспечиваемое мощными генераторами на электростанциях, составляет порядка 330 000-220 000 вольт. Такие напряжения нельзя вводить в дома и квартиры, они очень опасны и технически сложны. Поэтому электроэнергия переменного тока подается с электростанций на электрические подстанции, где она преобразуется из высокого напряжения в более низкое напряжение, которое мы используем.

Преобразование переменного тока в постоянный

Получить постоянный ток из переменного можно, подключив цепь переменного тока к диодному мосту или, как его еще называют, выпрямителю. Название “выпрямитель” объясняет, что делает диодный мост – он выпрямляет переменный синусоидальный ток в прямую линию, заставляя электроны двигаться в одном направлении.

В следующих статьях вы узнаете, что такое диод и как работает диодный мост.

Чтобы убедиться, что это устройство действительно формирует переменную электродвижущую силу, применим известное “правило правой руки”.

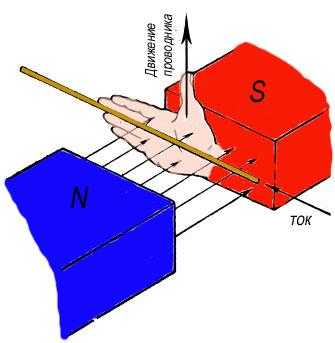

Располагаем правую руку так, чтобы ладонь была обращена к “северному” направлению нашего магнита. Согнутым большим пальцем в направлении движения той стороны медной рамки, где необходимо определить направление ЭДС. Направление вытянутых пальцев также подскажет нам направление ЭМП. При определении ЭДС с разных сторон значение в итоге будет равно сумме. Кроме того, направление ЭМП меняется при каждом вращении. Это происходит потому, что за один оборот рабочие стороны рамы проходят под разными полюсами магнита.

Генерируется электродвижущая сила

Величина электродвижущей силы, индуцированной в рамке, меняется в зависимости от скорости пересечения линий магнитного поля. В вертикальной системе скорость прохождения максимальна. ЭДС в кадре также максимальна. Когда рамка перемещается в горизонтальное положение, стороны не пересекают линии магнитного поля, и ЭДС не индуцируется.

Из всего этого следует, что равномерное вращение рамки обеспечивает индукцию ЭДС, которая изменяется равномерно по величине и направлению. Электродвижущая сила, возникающая в рамке, в конечном итоге создает переменный ток во внешней цепи.

Мы рассмотрели классическую цепь переменного тока. В действительности он генерируется генератором переменного тока. С другой стороны, электромагнит вращается и имеет два или более полюсов. Это называется ротором. Обмотка статора (неподвижная часть) действует как каркас, с которого снимается переменное напряжение. Для промышленного производства электроэнергия вырабатывается генераторами различной мощности, установленными на электростанциях (ГЭС, ГАЭС, АЭС).

Читайте далее:
