Нет напряжения на катушке:

Содержание

COM – Подвижный общий контакт реле. Часто обозначается как BASE или COMMON. Общий контакт также называется полюсом, а те, к которым он подключается, – направлениями.

NC (нормально закрытый) – Контакт, к которому подключен общий контакт, является нормально замкнутым (нормально закрытым). Это означает, что контакты замкнуты, когда реле обесточено, и разомкнуты, когда ток подается на катушку управления.

NO (нормально открытый) – Контакт, с которым реле нормально разомкнуто. Это означает, что когда реле обесточено, контакты разомкнуты, но когда на катушку подается напряжение, контакты замыкаются.

На схеме NC мы видим, что ток течет через реле, когда катушка обесточена, и нам нужно подать напряжение на катушку, чтобы разомкнуть цепь, но во втором случае, когда катушка обесточена, ток через контакты реле не течет.

Нормальное состояние – начальное состояние реле (когда катушка обесточена). Однако следует отметить, что существуют типы реле, например, реле полярности, для которых понятие нормального состояния не существует, поскольку оно может меняться, и поэтому нормально замкнутый контакт может стать нормально замкнутым и наоборот.

2) Типы переключателей.

Все реле можно разделить на два основных типа в зависимости от типа коммутации:

– Реле размыкает или замыкает контакт (SPST). Такое реле имеет один вход и один выход и работает как ключ. Однако одно такое реле может содержать несколько пар независимых контактов, т.е. иметь несколько оснований с собственными контактами (DPST).

– Реле переключается между двумя или более контактами (SPDT). Здесь одна база, но выходов может быть несколько. Такие реле также могут иметь более одной пары контактов (DPDT).

SPDT (Single Pole, Double Throw). Один полюс, два направления. Это означает, что имеется один общий контакт, который может переключаться в двух направлениях.

DPDT (Двойной полюс, двойной бросок). Два полюса для двух направлений, т.е. 2 группы выключателей. По сути, это два реле SPDT в одном, но с общей катушкой. Иногда реле типа DPDT обозначается как -2SPDT. Таким же образом можно реализовать реле с большим количеством переключателей.

SPST (Однополюсный, одновыводной). По одному столбу на каждое направление. Технически, это управляемый переключатель, который может быть нормально замкнутым (NC) или нормально разомкнутым (NO).

DPST (Двойной полюс, одиночный бросок). По два столба в каждом направлении. Двухполюсное реле DPST эквивалентно двум переключателям SPST (нормально разомкнутый NO и нормально замкнутый NC) и может использоваться для коммутации двух различных нагрузок.

У нас есть 2 сценария в зависимости от типа реле

Нет напряжения на катушке:

В случае NO нагрузка будет отключена, поскольку ток не может протекать.

При НЗ нагрузка будет включена, так как ток может протекать

При подаче напряжения на катушку:

В случае NO нагрузка будет включена, так как ток может протекать.

Для NC нагрузка будет отключена, так как ток не может протекать.

4 Параметры маркировки.

Для сложных комбинаций реле можно найти подробные обозначения типов переключателей. Как упоминалось выше, реле DPDT может быть обозначено как 2SPDT, что вполне понятно, но для DPST NC-NO мы не можем решить, какое направление является нормально замкнутым, а какое нормально разомкнутым, поэтому введено обозначение 2SPST-1NC-1NO.

Следует понимать, что в данной ситуации DPST NC-NO = 2SPST-1NC-1NO.

5 Таблица общих обозначений.

Тип коммутации	Тип коммутации (альтернативная нотация)	Схема коммутации	Описание

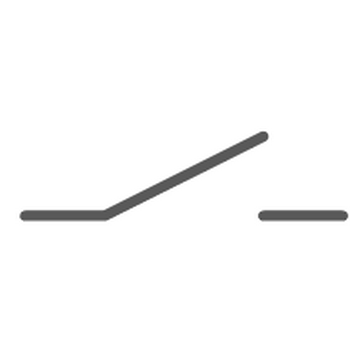

SPST-NO	A		SPST-NO (однополюсный односторонний переключатель – нормально открытый)

Однополюсный, нормально открытый

Однополюсный переключающий контакт, нормально замкнутый

Однополюсный переключающий контакт

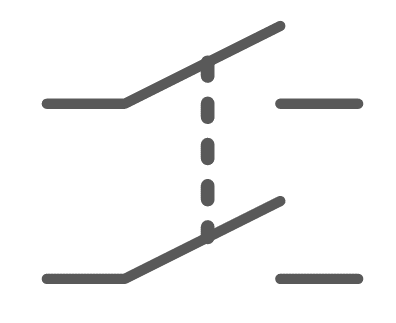

DPST NO (двухполюсный односторонний нормально открытый)

Двухполюсный переключающий контакт, нормально разомкнутый

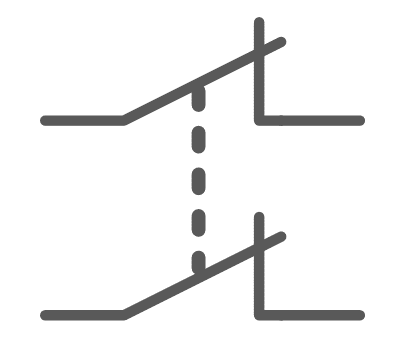

DPST NC (двухполюсный однозахватный, нормально закрытый)

2B DPST NC (Double Pole Single Throw, Normally Closed) Два выходных контакта, нормально замкнутые

1A1B

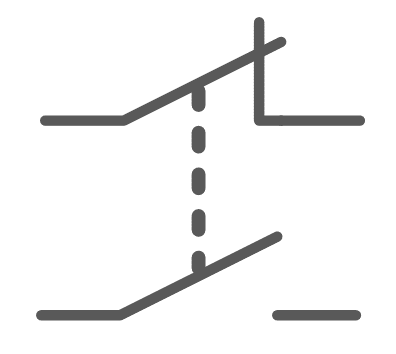

DPST-NC-NO (двухполюсный односторонний – нормально закрытый – нормально открытый)

Два контакта, один нормально замкнутый, другой нормально разомкнутый

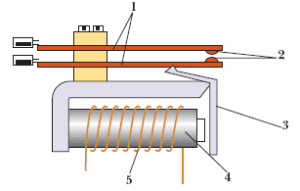

1 – провода контактов реле, 2 – контакты реле, 3 – якорь, 4 – сердечник, 5 – катушка

Принцип работы реле

Реле состоит из катушки, якоря и группы контактов.

Релейное устройство

1 – провода контактов реле, 2 – контакты реле, 3 – якорь, 4 – якорь, 5 – катушка

Принцип работы реле очень прост. Если к катушке приложить напряжение, оно создаст в ней магнитное поле, которое, в свою очередь, притянет якорь, и контакты замкнутся. На рисунке 2 показано реле с одной контактной группой, но в общем случае контактных групп может быть много. Когда в катушке возникает магнитное поле, все они меняют свое положение. Да, да! Как раз наоборот. Это означает, что они могут быть как открытыми, так и закрытыми.

рабочий контакт – нормально разомкнутый контакт; ссылка. нормально разомкнутый контакт; нормально открытый контакт; лицевой контакт; рабочий контакт Контакт, замыкающий цепь при срабатывании реле … Словарь политехнической терминологии

Нормально разомкнутый контакт

нормально разомкнутый контакт – нормально разомкнутый контакт; реф. нормально разомкнутый контакт; нормально открытый контакт; фронтальный контакт; рабочий контакт контакт контакт, замыкающий цепь при срабатывании реле … Словарь политехнической терминологии

установить контакт – устанавливать контакт; ref. нормально открытый контакт; нормально разомкнутый контакт; лицевой контакт; рабочий контакт контакт контакт, замыкающий цепь при срабатывании реле … Словарь политехнической терминологии

фронтальный контакт – Нормально открытый контакт; ссылка на нормально открытый контакт; лицевой контакт; рабочий контакт контакт, замыкающий цепь при срабатывании реле…. Словарь политехнической терминологии

установить контакт – нормально разомкнутый контакт; ссылка. нормально разомкнутый контакт; нормально открытый контакт; лицевой контакт; рабочий контакт Контакт, замыкающий цепь при срабатывании реле … Словарь политехнической терминологии

установить контакт – Контакт в электрической цепи, который размыкается в начальном положении устройства и замыкается, когда устройство достигает конечного положения [ГОСТ 14312 79] контакт, замыкающий управляющий или вспомогательный контакт,… Референт Технический переводчик

магнитный пускатель – Электромагнитный пускатель (магнитный пускатель) – это низковольтное электромагнитное (электромеханическое) комбинированное устройство коммутации и управления, предназначенное для запуска и разгона электродвигателя до номинальной скорости,… … википедия

Магнитный пускатель – Электромагнитный пускатель (магнитный пускатель) – это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления для запуска и разгона электродвигателя до номинальной скорости, обеспечения его… … Википедия

Стартер – Электромагнитный (магнитный) пускатель – это низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления для запуска и разгона электродвигателя до номинальной частоты вращения, обеспечения его непрерывной… … Википедия

Электромагнитный пускатель – (магнитный пускатель) – это низковольтное электромагнитное (электромеханическое) комбинированное распределительное и управляющее устройство для пуска и разгона электродвигателя до номинальной скорости, обеспечения его непрерывной работы, отключения … … Википедия

связист – 05.04.06 АННУНЦИАТОР: устройство, которое может быть соединено с радиочастотной меткой и которое, при наличии соответствующего разрешения, испускает визуальный или акустический сигнал для содействия обнаружению радиочастотной метки или ремесленного… … Глоссарий терминов нормативно-технической документации

В электронике кнопки чаще всего используются для запуска или остановки цепи. Например, нормально открытая кнопка обычного дверного звонка при нажатии заставляет его звонить.

Символ свободного от потенциала контакта в схемах

Наиболее распространенным сигналом беспотенциального контакта является переключение электромеханического реле, и именно этот упрощенный символ обычно изображается на схемах:
Эта форма предоставляет установщику всю информацию, необходимую для установки:

– положение переключающих контактов – нормально замкнутые или нормально разомкнутые

– Независимая катушка и ее отдельные цепи управления показаны на рисунке

Это полностью соответствует определению сухого контакта и позволяет избежать многих ошибок при проектировании.

Нередко проектировщики показывают сухой контакт как простой выключатель или автоматический выключатель, что является ошибкой и может сбить с толку неопытного электрика.

Это сообщение было отредактировано Смит – 16.10.2016, 21:56

Что такое нормально разомкнутый контакт

Группа: Участники форума
Сообщения: 502
Регистрация: 20.5.2010
От: M-52
Пользователь №: 57604

ГОСТ 17356-89. газовые, масляные и комбинированные горелки. Термины и определения
.
20-й термостат – Устройство, управляющее работой горелки в зависимости от температуры контролируемой среды.
21. Прессостат – Устройство, управляющее работой горелки в зависимости от давления контролируемой среды.

К чему вся эта терминология?
Например, есть

Валико

Посмотреть профиль

Группа: Участники форума
Входящие: 1455
Регистрация: 22.10.2009
Из: Харьков
Пользователь №: 39945

Barbus

Посмотреть профиль

Группа: Участники форума
Сообщения: 502
Регистрация: 5/20/2010
От: M-52
Пользователь №: 57604

Смит

Посмотреть профиль

Группа: Участники форума
Сообщения: 649
Регистрация: 2/25/2011
Пользователь №: 95959

Валико

Посмотреть профиль

Группа: Участники форума
Сообщения: 1455
Регистрация: 22.10.2009
Из: Харьков
Пользователь №: 39945

мороз

Посмотреть профиль

Группа: Участники форума
Сообщения: 385
Регистрация: 3/25/2014
Пользователь №: 228161

мороз

Посмотреть профиль

Группа: участники форума
Сообщения: 385
Регистрация: 3/25/2014
Пользователь №: 228161

Смит

Посмотреть профиль

Группа: участники форума
Сообщения: 649
Регистрация: 2/25/2011
Пользователь №: 95959

“OK закрыт” и “обычно когда катушка реле обесточена.

“Обычно закрыт” и “обычно открыто” – это состояние клапана когда соленоид обесточен.

Это сообщение было отредактировано Смит – 16.10.2016, 21:56

мороз

Посмотреть профиль

Группа: Участники форума
Сообщения: 385
Регистрация: 3/25/2014
Пользователь №: 228161

“OK закрыт” и “обычно когда катушка реле обесточена.

“Нормальный закрыт” и “обычно когда катушка соленоида обесточена..

Смит

Посмотреть профиль

Группа: Участники форума
Сообщения: 649
Регистрация: 2/25/2011
Пользователь №: 95959

мороз

Посмотреть профиль

Группа: Участники форума
Сообщения: 385
Регистрация: 3/25/2014
Пользователь №: 228161

Михайло

Посмотреть профиль

Группа: Участники форума
Сообщения: 857
Зарегистрирован: 4/27/2008
Пользователь №: 18181

Нет, это не на русском языке. На русском языке так не писали. Здесь правильно: “з”. – “закрытие”, “р.”. – разъединение. Заметка для себя: “открыть”…“=”нормально закрытый” вместо “нормально открытыйнормально открытый“. См. ГОСТ 2.725-68.

Термостаты могут быть синими (“холодные”, нормально замкнутый контакт) и красными (“горячие”, нормально разомкнутый контакт).
Холод (НЕТ)
Горячий (NC)

Две важные вещи вам уже объяснили:
1) Нормальное состояние – это состояние контакта, когда контакт не приводится в действие (подпружиненный контакт возвращается в свое нормальное состояние).
2) Более безопасное состояние – это разомкнутое состояние контакта (отключен).

Я объясняю, почему “горячие” термостаты имеют открытый контакт, а “холодные” термостаты – открытый контакт. Посмотрите внимательно на эти два случая:
Горячий термостат закрыт при низкой температуре, открыт при высокой температуре (как определено НЗ контактом в шаге 1). При высокой температуре лучше разомкнуть контакт отключения нагревателя, чтобы избежать перегрева (перейти в безопасное состояние согласно пункту 2), поэтому горячие термостаты имеют НЗ контакт.
Холодный термостат открыт при низкой температуре и закрыт при высокой температуре (как определено нормально разомкнутым контактом в шаге 1). Когда температура низкая, лучше разомкнуть контакт, чтобы вентилятор не включался во избежание переохлаждения (переход в безопасное состояние согласно правилу 2), именно поэтому холодные термостаты имеют нормально разомкнутый контакт.

Позвольте мне объяснить, почему важно следовать правилу 2. Можно использовать холодный термостат для управления радиатором (неправильно!). Для этого мы устанавливаем промежуточное реле, которое инвертирует сигнал. Все работает. Однако может возникнуть ситуация, когда провод отпадет от термостата. Если бы мы следовали правилу 2, то ослабление провода было бы эквивалентно размыканию контакта термостата и переходу в более безопасное состояние (нагреватель выключен). В нашем случае промежуточное реле, наоборот, включило бы нагреватель, и произошел бы перегрев. То же самое относится и к вентилятору.

В случае с термостатом производитель позаботился о нас и промаркировал термостаты в соответствии с их назначением, чтобы мы не запутались. Но что делать, если задача нестандартная? Ответ заключается в применении правила 2. Первое, что нужно сделать, это выяснить, какие состояния в пользовательской системе являются небезопасными, а какие – безопасными. Вы можете начать с этого.

Это сообщение было отредактировано Михайло – 17.10.2016, 5:30

manjey73Нормально замкнутые контакты обесточивают термистор, а нормально разомкнутые блокируют реле. Один из нормально замкнутых контактов реле P7 разрывает цепь питания регулятора.
