Разница между заземлением и заземлением – в чем разница между заземлением и заземлением (видео)

Система заземления образована заземляющим проводником с проводом или системой проводов. Они соединяют токопроводящие части оборудования с землей. Существует три типа систем заземления:

Заземление и заземление различаются по способу действия:

• Заземление используется в сетях с изолированными нейтральными точками. Необходимо снизить напряжение
• Заземление используется там, где установлена нейтральная точка с глухим заземлением. Необходимо, чтобы автоматические выключатели срабатывали, если ток попадает в непроводящую часть оборудования. Он состоит из соединенных металлических частей, которые не находятся под напряжением

Чтобы лучше понять, как работают эти системы защиты и в чем между ними различия, нам необходимо обсудить каждую из них в отдельности.

Во время работы необходимо проверять положение нейтрального провода. Если сила тока высокая, все оборудование будет под напряжением.

Введение – основные требования электробезопасности

Чтобы бытовые приборы не испытывали трудностей при эксплуатации, необходимо соблюдать определенные правила:

1. Не вытаскивайте вилку из розетки за шнур. Во избежание поражения электрическим током вытаскивайте вилку, крепко держа ее пальцами.
2. Не прикасайтесь к выключателям электроприборов мокрыми руками.
3. Следует избегать намеренного использования ламп с большей мощностью, чем заявлено производителем.
4. Если вы заметили признаки короткого замыкания (искры или характерный потрескивающий звук), не ремонтируйте прибор, пока не отключите его от розетки.
5. Знайте расположение автоматического выключателя, с помощью которого можно обесточить квартиру или дом.
6. Тщательно соблюдайте инструкции производителя по эксплуатации и обслуживанию прибора. Если указано, что прибор нельзя оставлять без присмотра, то при подключении к электросети кто-то должен постоянно находиться рядом.

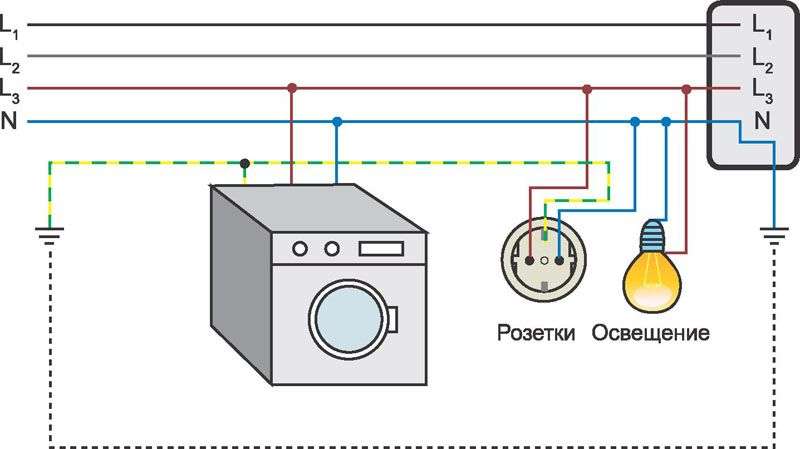

Проще говоря, заземление электроустановки (например, стиральной машины) заключается в соединении ее корпуса (токопроводящей части) с нейтральным проводом трансформатора (нейтральная точка) таким образом, что при контакте поврежденной фазы с корпусом в цепи возникает короткое замыкание или дифференциальный ток, который автоматически отключает неисправный участок (стиральную машину) защитным способом.

Что такое нейтрализация

Теперь мы можем перейти непосредственно к концепции нейтрального заземления. Начнем с краткого ознакомления с определением в электротехнических нормах и правилах. Пункт 1.7.31. Защитное заземление в электроустановках до 1 кВ – это преднамеренное соединение открытых проводящих частей с незаземленной нейтральной точкой генератора или трансформатора в трехфазных сетях, с незаземленной розеткой однофазного источника или с заземленной точкой источника постоянного тока для обеспечения электробезопасности.

Проще говоря, заземление системы (например, стиральной машины) заключается в соединении ее корпуса (токопроводящей части) с нулевым проводом трансформатора (нейтральной точкой) таким образом, что в случае контакта при обрыве фазы с корпусом в цепи возникает короткое замыкание или дифференциальный ток, который автоматически защитно отключает неисправный участок (стиральную машину).

Автоматическое обесточивание осуществляется с помощью автоматических выключателей, УЗО или дифференциальных автоматических выключателей.

В варианте фиктивного объяснения: части корпуса, которые гипотетически могут ударить потребителя током, подключаются к нейтральному проводнику (обычно это синий провод, обозначенный на схемах как N). В случае скачка напряжения “избыток” упадет до “нуля”, что приведет к срабатыванию УЗО, отключающего цепь от сети.

Определения

Замыкание – это преднамеренное соединение непроводящих частей электроустановки с нулевым защитным проводником для устранения риска поражения электрическим током.

В варианте фиктивного объяснения: части корпуса, которые гипотетически могут ударить потребителя током, подключаются к нейтральному проводнику (обычно это синий провод, на схемах обозначенный N). В случае скачка напряжения “избыток” упадет до “нуля”, что приведет к срабатыванию УЗО, отключающего цепь от сети.

Заземление — это преднамеренное подключение электроустановки или любой точки сети к заземляющему устройству.

Цель защитного заземления одна и та же: защитить пользователя от возможного поражения электрическим током. Однако в этом случае “излишек” уходит в землю, а не в “ноль” (диаграммы ниже).

Более подробную информацию об этих концепциях можно найти в видеоролике:

В зависимости от того, когда был построен ваш дом, в нем может использоваться один из этих стандартов:

1. TN-C – двухпроводная сеть, типичная для старых зданий. При таком подключении провод N заземляется непосредственно на подстанцию. “Ноль” и “фаза” определяются специальной отверткой-индикатором.
2. TN-S – это трехпроводная сеть. N, PE и L выходят из подстанции отдельно. В этом случае можно отличить ноль от земли и фазы двумя способами:
   1. путем цветовой маркировки проводов (из-за небрежности электриков этот метод ненадежен): N – синий, PE – желтый или желто-зеленый, L – красный;
   2. Используйте индикатор для определения фазы в распределительной коробке. Отсоедините один из других проводов от распределительного щита. Будет работать метод отключения: при отключении нейтральной точки все приборы и свет в доме погаснут.

   Выяснив, какой стандарт использовался в доме, вы можете предположить, какой метод защиты был применен в недвижимости.

   Разница между заземлением и нейтралью заключается в том, что в первом случае цепь питания отключается из-за опасного тока, протекающего на землю, в то время как во втором случае она отключается из-за превышения предельного тока в выключателе. В УЗО, по определению, защита срабатывает при утечке тока через тело человека, который прикоснулся к корпусу неисправного устройства.

   Разница между заземлением и заземлением

   Чтобы понять разницу между заземлением и заземлением, необходимо вспомнить, что представляет собой первый из этих двух терминов. Хорошо известно, что



   Защита от заземления предполагает намеренное соединение корпуса прибора, который может оказаться под высоким напряжением в результате нарушения изоляции, с простой металлической конструкцией, закопанной в землю (фото слева).

   Эта структура называется контуром заземления (КЗ), наличие которого на любом объекте обеспечивает требуемый высокий уровень защиты.

   При рассмотрении, различия между заземлением и заземлением необходимо учитывать следующие особенности:

   • Для заземления корпуса оборудования требуется специальный контур, в то время как контур заземления не требуется.
   • В системе заземления предусмотрен отдельный проводник для соединения защищаемого сооружения с защитным проводником (заземляющий проводник прокладывается из той же точки, но только к вводной шине).
   • В случае замыкания на нейтраль безопасность обеспечивается отключением соответствующей фазы от сети, а заземление снижает опасное напряжение до минимума.

   В многоквартирных домах, как правило, нет условий для надежного заземления. Поэтому заземление является единственным возможным способом защиты от опасных потенциалов в городских домах (в дополнение к часто используемому УЗО).

   Внимание: Все эти методы защиты обеспечивают отключение цепи питания от нагрузки или снижение потенциала на ней.

   Разница между заземлением и нейтралью в том, что в первом случае отключение цепи питания происходит в результате протекания опасного тока на землю, а во втором – в результате превышения предельного тока в предохранителе. В УЗО, по определению, защита срабатывает при утечке тока через тело человека, который прикоснулся к корпусу неисправного устройства.



   Из вышесказанного следует, что заземление более эффективно в сочетании с УЗО.

   Какие инструменты полезны

   Искусственные заземлители изготавливаются из стальных прутков, уголков и труб. Последние могут иметь круглое или прямоугольное сечение. Также подходит бетон. Это электропроводящий тип. Использование бетона выгодно благодаря устойчивости материала к коррозии.

   Электроды вбиваются в землю с помощью кувалды. Заводские комплекты обрабатываются молотком. Для соединения штифтов используются латунные резьбовые втулки. Проводник соединяется с электродом с помощью зажима. Используется стальной зажим.

   Специальная паста помогает снизить сопротивление в местах соединения. Его можно купить в магазинах электротоваров. Сварить конструкцию, конечно же, используя сварочный аппарат или старомодный паяльник. При сборке также пригодится лестница.

   Не забудьте о стальной медной розетке, если вы выполняете заземление в жилом доме. В целом, точное сочетание приборов зависит от типа здания, его площади и мощности электросети.
