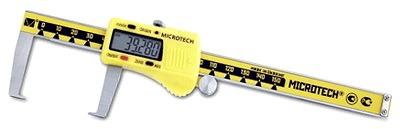

Штангенциркули для измерения стенок цилиндрических предметов. Эта конструкция имеет статичную челюсть в форме стержня, остальная конфигурация аналогична стандартному инструменту. Эта разновидность позволяет измерять стенки труб и других цилиндрических форм.

Содержание

Как выглядит тормозной суппорт

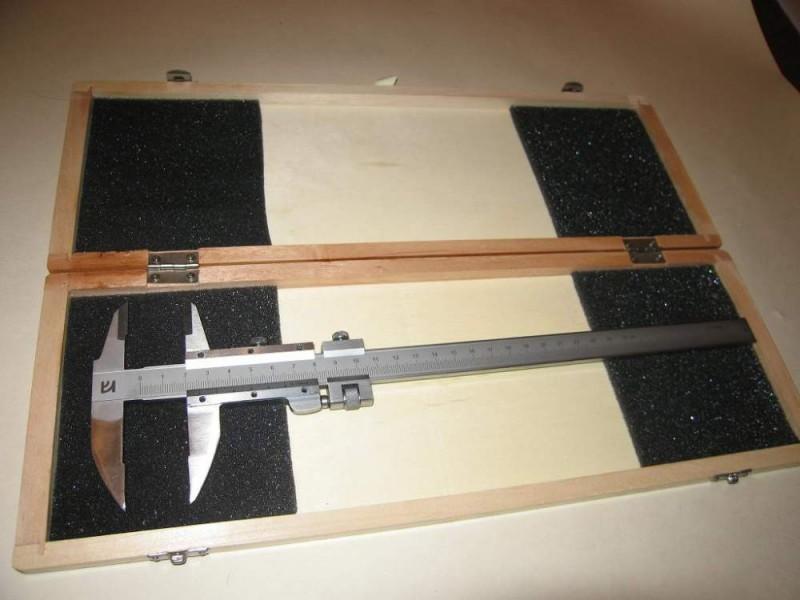

Штангенциркуль – это инструмент, используемый для измерения внутренних и внешних размеров до 4 метров с практически идеальной точностью. Перед покупкой этого устройства важно понять, для чего оно будет использоваться чаще всего и какая ошибка будет критичной.

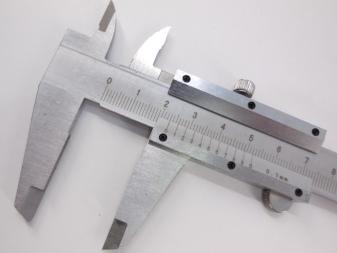

Каждый штангенциркуль имеет стандартную общую форму, основным элементом которой является штанга, заканчивающаяся статичной щекой, на которой нанесена шкала в соответствии с измеряемой величиной. К стержню прикреплена подвижная губка.

Остальные элементы могут отличаться в зависимости от типа манометра. Давайте рассмотрим, какие типы тормозных суппортов существуют:

Аналог;
Цифровой;
Стрела.

Этот список составлен по типу чтения, далее следует более подробная информация о каждом из них.

Краткое содержание статьи:

Для облегчения конструкции современных суппортов в качестве производственных материалов стали использовать углеродное волокно и композиты на основе полимерных смол, а в конструкцию также стали вводить пластмассовые компоненты.

Что это такое.

Своим существованием суппорт обязан в первую очередь промышленной революции 18 и 19 веков.в котором произошла массовая механизация ручного труда и индустриализация. Однако прототип современного измерительного прибора, который в то время широко использовался в машиностроении, появился на два столетия раньше, в середине XVI века. В то время на токарных станках для резки стали появляться линейки, сделанные из дерева и снабженные подвижными губками.

Чуть позже, в 1631 году, математик П. Вернье в 1631 году. Этот инструмент был усовершенствован и снабжен дополнительной измерительной шкалой математиком П. Верньечто позволяет проводить более точные измерения с минимальными допусками. До наших дней его штангенциркуль дошел в почти неизменном виде и в кругах специалистов называется “колумбик”.

Этот термин берет свое начало с советских времен, когда компания Columbus была ведущим производителем и поставщиком измерительных приборов для внутреннего рынка.

В настоящее время основным назначением штангенциркуля является выполнение высокоточных измерений, которые могут производиться как внутри, так и снаружи измеряемых объектов. Он также используется для измерения глубины отверстий, ступеней и изогнутых деталей. Инструмент необходим для измерения наружного и внутреннего диаметра круглых и цилиндрических объектов.Этот инструмент просто необходим для измерения внешнего и внутреннего диаметра круглых и цилиндрических предметов, таких как болты и гайки, а также для определения внутренних размеров пазов, углублений и прорезей. Принцип работы колонного велосипеда заключается в проведении измерений путем перемещения специальной измерительной рамки, которая свободно перемещается по штанге и имеет шкалу.

При измерениях необходимо учитывать диапазон измерения, ограниченный миллиметровой шкалой инструмента. Рабочими параметрами измерительного прибора являются значение деления и предел погрешности. Последнее напрямую зависит от типа прибора, его класса точности и измеряемой длины. Кроме того, учитывается температура окружающей среды.

3 Как проводится измерение

Принцип работы, а также конструкция суппорта не сложны. Для внешних измерений губки разводятся, перемещая верньер вдоль основного рычага. Для внутренних измерений делайте все наоборот. Губки сближаются, а затем постепенно раздвигаются, пока не упрутся во внутренние края отверстия.

Допустим, вы хотите узнать точный размер детали с помощью стандартного штангенциркуля. На схеме ниже показан процесс измерения: слева внешние измерительные губки зажимают деталь, размер которой вы хотите узнать; справа показаны основная шкала и шкала верньера, деления которых будут являться результатом измерения.

Как только деталь будет зажата, закрепите раму винтом. Сначала посчитайте, сколько у вас полных миллиметров. На шкале столба найдите линию, которая ближе всего к нулю на шкале верньера. На схеме это показано первой верхней стрелкой. Это значение – в данном случае 13 мм – необходимо запомнить или записать. От этой точки отсчитываются доли миллиметра. Теперь найдите ближайшую к нулю линию на верньере, которая также совпадает с линией на шкале линейки. Эта планка обозначена второй верхней стрелкой на рисунке. Далее определите его серийный номер – это 21. Затем этот номер умножается на величину деления верньера. В приведенном примере это равно 0,01 мм. Остается только определить точное значение, указанное штангенциркулем, путем прибавления целого числа к дробному. Результат – 13,21 мм.

Если у вас под рукой есть цифровой или циферблатный манометр, процедура измерения явно упрощается. Если вы собираетесь купить инструмент, зайдите на наш сайт и поищите подходящую модель: цифровой измеритель показаний, циферблатный калибр или верньер. Поверьте, есть из чего выбрать! Чтобы сделать заказ, воспользуйтесь онлайн-формой или позвоните своему менеджеру.

Перед началом работы проверьте точность штангенциркуля. Для этого полностью сведите губки и убедитесь, что нули на обеих шкалах совпадают. Если это не так, следует использовать другой прибор или учесть имеющуюся погрешность, в зависимости от требуемой точности.

Проверка состояния тормозных суппортов

Одним из важнейших требований для обеспечения точности инструмента является его чистота. Намагниченный слой металлических опилок, эксплуатационная смазка и грязь могут существенно повлиять на результат измерения. Износ инструмента, деформация инструмента и несоосность также влияют на результат. Чтобы избежать этого, необходимо ежегодно проводить калибровку тормозного суппорта в специализированном сервисе по ремонту и регулировке. Самый простой способ проверить правильность показаний – убедиться, что нулевые отметки совпадают при полностью закрытых башмаках.

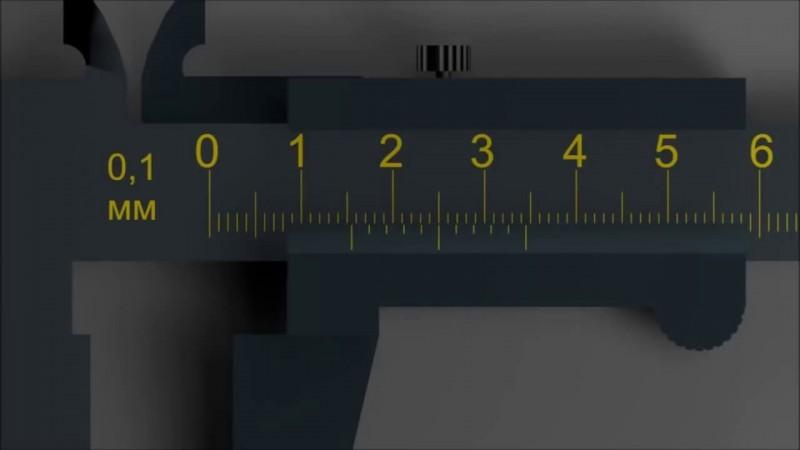

В этой статье рассказывается о штангенциркуле с точностью 0,1 мм. Это означает, что он может измерять размеры деталей с точностью до десятых долей миллиметра.

Что может измерить штангенциркуль?

1) Внешний размер детали (объекта).

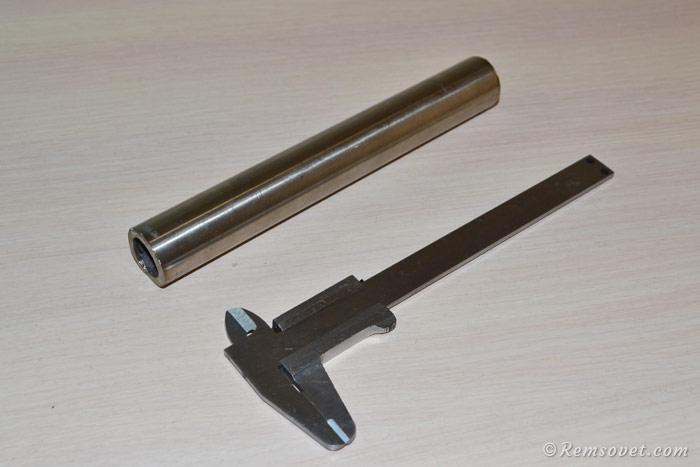

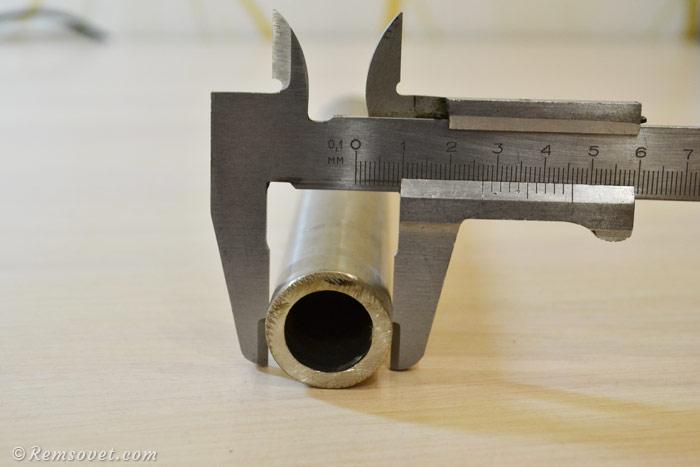

Например, вы можете использовать наружные губки для измерения наружного диаметра трубы:

2) Толщина детали (объекта).

Например, внешние губки можно использовать для измерения толщины стенки трубы:

3) Внутренний размер детали (объекта).

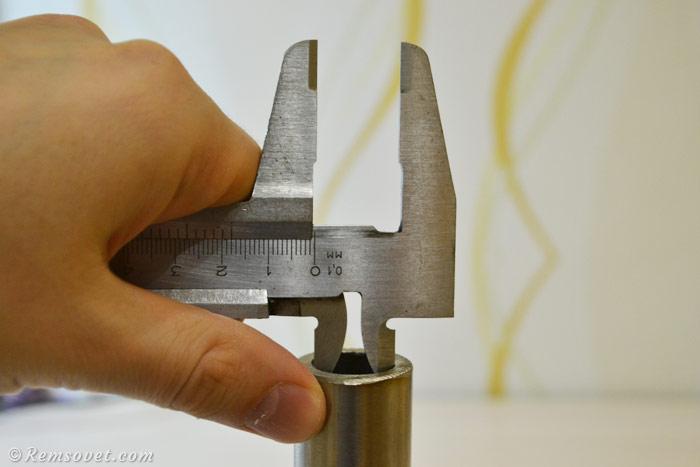

С помощью внутренних измерительных губок можно, например, измерить внутренний диаметр трубы:

4) Глубина детали (объекта)

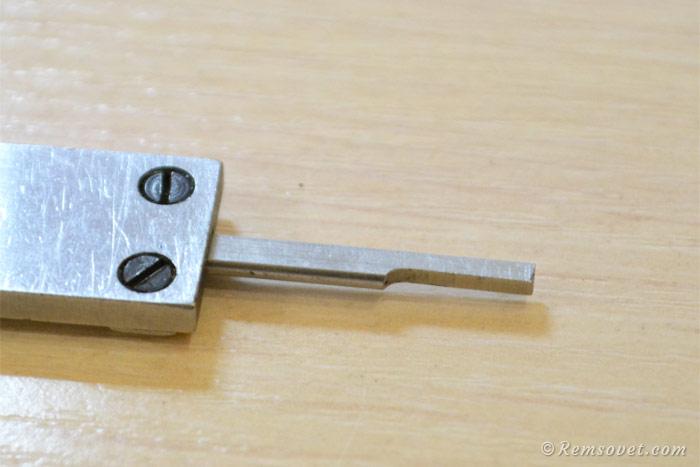

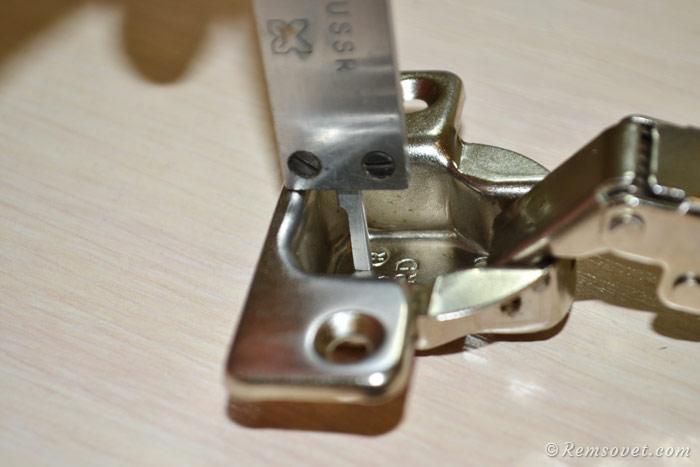

Штангенциркуль имеет специальный ограничитель глубины, который позволяет измерять глубину заготовки:

Глубиномер позволяет измерять глубину в отверстиях, а также другие размеры. Цифровые инструменты создаются аналогичным образом. Однако в данном случае используется цифровой прибор, который обеспечивает большую точность и к тому же прост в эксплуатации.

Тормозной суппорт. Типы и конструкция. Эксплуатация и применение. Как выбрать

Штангенциркуль – это измерительный инструмент, предназначенный для измерения заготовок с высокой точностью. Он может использоваться для измерения объектов как внутри, так и снаружи, включая глубину отверстий, если оснащен выдвижной штангой. Эти инструменты используются не только на производстве, в лабораториях и дома. Они позволяют легко и быстро проводить измерения с высокой точностью.

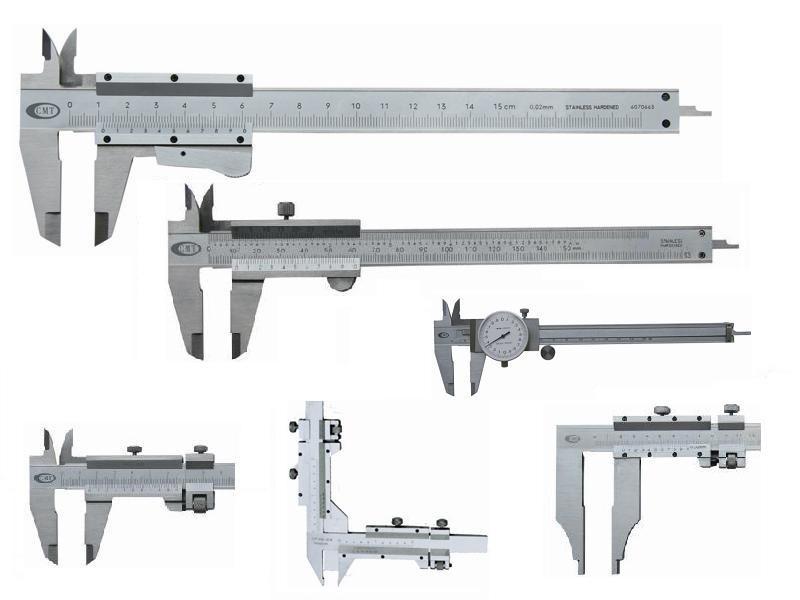

Все типы этих измерительных приборов можно разделить на электронные и механические, в зависимости от типа шкалы:

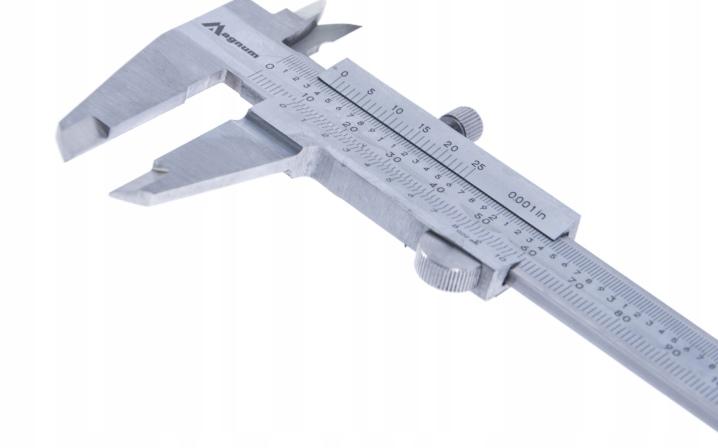

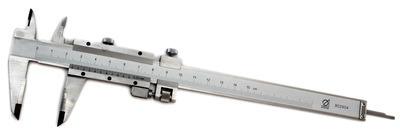

Nonius – Показания снимаются с помощью верньера.

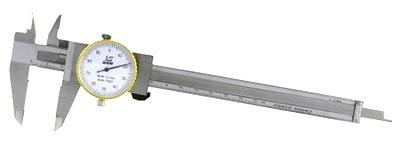

Выберите – Показания снимаются по шкале циферблата.

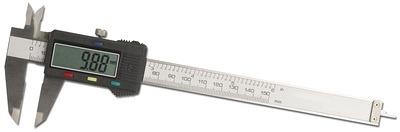

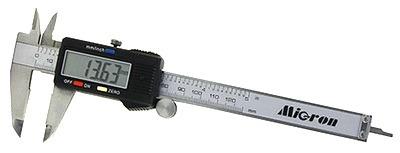

Цифровой – Прибор с жидкокристаллическим дисплеем, который дает наиболее точные показания.

Согласно ГОСТу, основными типами этих приборов являются:

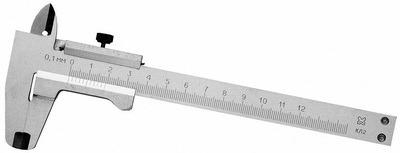

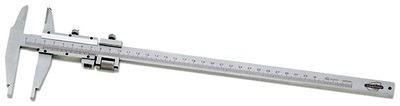

SHTZ-I – Прибор с двухсторонним расположением губок и глубиномером предназначен для измерения величин снаружи и внутри заготовок.

СКОПЕ – Прибор, оснащенный круговой шкалой для получения точных размеров. Он проще в использовании, чем инструмент шкалы нониуса.

SPCT-I – Инструмент с односторонними губками для измерения наружных размеров. Отличается высокой стойкостью к истиранию.

SPC-II – Манометр, имеющий 2 губки для внутренних и внешних измерений и рамку для подачи микрометра.

SHTZ-III – Устройство с губками с одной стороны для измерения внутри и снаружи.

SPC-STS – Электронный прибор с цифровым дисплеем.

Штангенциркули специального назначения

Существует ряд специализированных моделей, которые используются для особых задач. Их практически невозможно купить в обычном магазине, так как они изготавливаются для специальных задач.

SPZT – используется для измерения труб и поэтому часто называется трубомером.

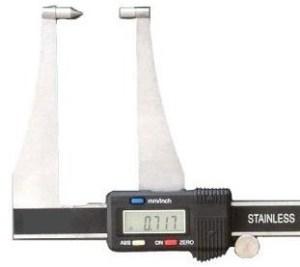

SPCV – подсвечивается цифровым дисплеем и используется для измерений изнутри.

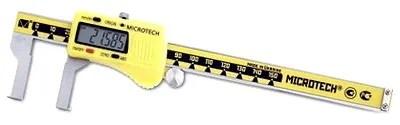

SPCN – Тип, аналогичный предыдущему инструменту, используется для определения наружных размеров.

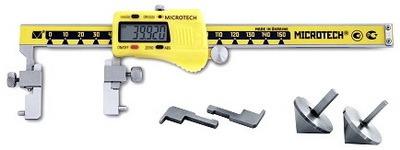

SPCU – Он отличается универсальным цифровым дисплеем и имеет ряд насадок для измерения в труднодоступных местах: внутренние и внешние размеры, стенки труб, расстояние между центрами шестерен и т.д.

SZSD – Устройство для оценки толщины заготовок с различными выступами.

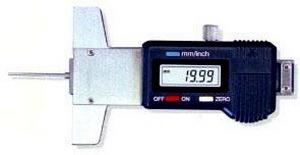

SZCP – Устройство для оценки глубины протектора шин.

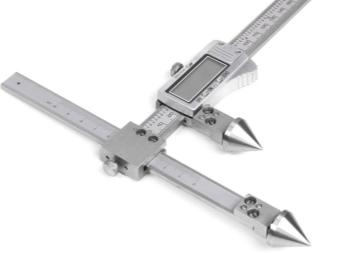

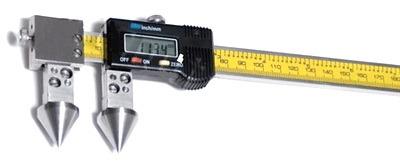

SPCM – Инструмент, используемый для определения расстояния между центрами.

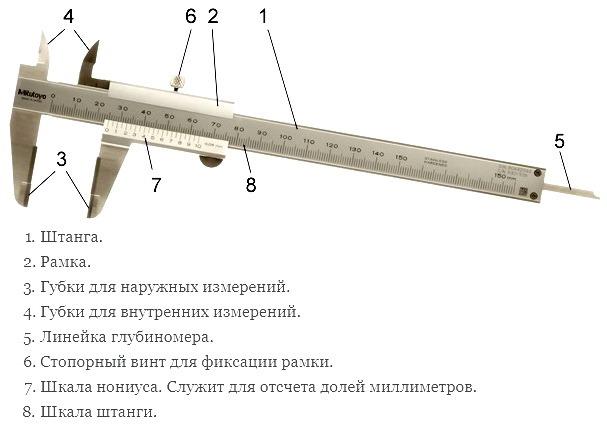

Конструкция суппорта

Штангенциркуль – это простое устройство. Основным элементом является стержень с губками и шкалой для определения размеров внутри и снаружи изделия, к которому крепятся другие элементы.

На стержне установлены следующие элементы:

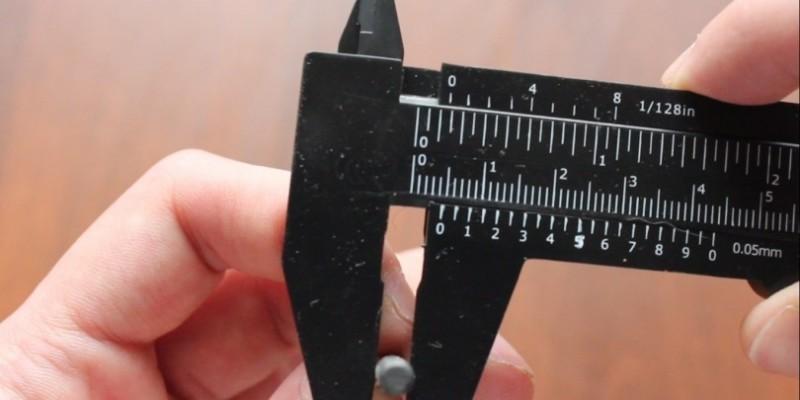

Некоторые модели имеют подвижную шкалу с системой измерения в дюймах.

Основная измерительная шкала отмечена на стержне. Градуировочную рамку можно перемещать по стержню. Шкала на стержне, называемая нониусом, характеризуется более точной разметкой. Это обеспечивает большую точность.

Существует два типа челюстей:

Для измерения снаружи;
Для измерения изнутри.

Глубиномеры позволяют измерять глубину в отверстиях, включая другие размеры. Цифровые приборы построены аналогичным образом. Хотя здесь используется цифровой прибор, он обеспечивает большую точность измерений и при этом прост в использовании.

Цифровое устройство имеет несколько дополнительных функций:

Аккумулятор.
Винт для крепления.
Кнопка включения/выключения.
Механизм движения.
Изменение уровня в мм и дюймах.

Принцип работы

Наиболее часто используемым инструментом является SPC-1. Для параллельности и измерения снаружи используются губки. Для разметки и измерения изнутри используются заточенные вспомогательные губки. Глубиномер используется для измерения глубины выступов и отверстий.

Основа прибора состоит из линейки со шкалой, а также шкалы/ноты вспомогательного характера, которая перемещается по основному стержню. Он используется для отсчета долей градуировки на основной шкале. Функция верньера основана на разнице делений между шкалой верньера и основной шкалой. Разница соответствует делениям верньера, а количество делений определяется значением шкалы. При делении шкалы через 1 мм и делении верньера через 0,9 мм, деление верньера составляет 0,1 мм.

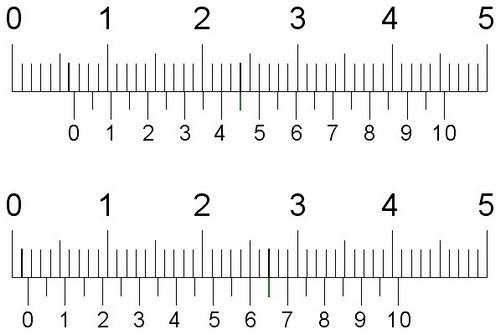

В результате, если нулевая линия градуировки верньера совмещена с основной линией градуировки шкалы, то первая линия градуировки верньера будет отставать от первой линии градуировки на разность расстояний между шкалами, т.е. 0,1 мм от первой линии градуировки и 0,2 мм от второй линии градуировки и т.д. Например, если нулевая линия градуировки на верньере совпадает с линией градуировки на линейке, то градуировка показывает измерение в полных миллиметрах. Если линия отсчета верньера не совпадает с основной шкальной линейкой, то градуировка на линейке, расположенной ближе к левой стороне, показывает целое число миллиметров, в то время как верньер отсчитывает десятые доли. Градуировка верньера может отличаться в зависимости от модели. У ШТЗ-1 – составляет 0,1 мм, в то время как SHTZ-II – составляет 0,1 или 0,05 мм.

Детали измерения

Перед использованием необходимо проверить и отрегулировать тормозной суппорт. На рабочих поверхностях не должно быть царапин, коррозионных отложений и сколов, а губки не должны быть деформированы.

Измерения проводятся следующим образом:

Губки инструмента прижимаются к заготовке с небольшим усилием, без перекосов и зазоров.
При определении диаметра окружности необходимо убедиться, что плоскость рамки перпендикулярна оси;
При оценке размеров отверстий губки устанавливаются в противоположных точках. Плоскость рамы должна быть выровнена по оси отверстия.
Для определения глубины брусок располагается перпендикулярно поверхности заготовки. При использовании раздвижной рамы линейка глубиномера должна прилегать к дну.
Затем измерение устанавливается с помощью винта и определяется показание.

Приложения

Штангенциркуль используется во многих отраслях промышленности. К ним относятся станкостроительные заводы, мебельные фабрики, лаборатории, мастерские, автомобильная промышленность и многие другие отрасли. Этот инструмент также можно встретить на строительных площадках, в гараже и дома. Другими словами, он используется там, где требуется высокая точность до десятых или сотых долей миллиметра.

Любой уважающий себя инженер, техник, рабочий обязательно использует этот инструмент в современном промышленном производстве, а работа фрезеровщиков и токарей без него невозможна.

Как выбрать суппорт

При выборе инструмента необходимо учитывать:

Необходимая точность измерений.
Тип выполняемых измерений.
Условия, в которых он будет использоваться.

Наиболее простыми в использовании являются следующие штангенциркули SHTZ-I. Это удобное, надежное и точное механическое устройство, которое всегда готово к использованию. Он имеет доступную цену и может измерять оси до 300 мм и более. Если для вас важнее всего удобство, хорошим выбором будет электронный или циферблатный манометр. I.

Суппорт типа II II и III это более специализированные инструменты, которые почти никогда не используются в домашних условиях. Однако они незаменимы и в других областях.

Модели типов II и III подходят для маркировки и измерения без необходимости использования других инструментов. II. Только для обработки цилиндрических или плоских заготовок Тип III.
Для работы на абразивных поверхностях или в достаточно твердых материалах рекомендуется использовать инструменты типов III и IV. Т-1.
Для домашнего использования достаточно инструментов с показаниями 0,1 мм, тогда как для профессионалов лучше рассмотреть модели с показаниями 0,02, 0,05 или даже 0,01 мм. Обратите внимание, что циферблатные манометры с делениями 0,02 и 0,05 мм немного точнее, чем электронные приборы с делениями 0,01 мм.
Следует также обратить внимание на диапазон измерения. В большинстве ситуаций достаточно диапазона измерения 300 мм. Однако для обработки мелких деталей желательно использовать инструмент с диапазоном до 125 или 150 мм.
Следует обращать внимание не только на характеристики приборов, но и на их марку, соответствие стандартам и качество продукции. Наибольшую надежность и точность измерений обеспечивают приборы, изготовленные в соответствии со стандартом и имеющие соответствующую маркировку. “Небрендированные” модели имеют на порядок более низкую цену, но добиться от них высокой точности будет сложно. Такая экономия может привести к дополнительным расходам в будущем.
