Наиболее надежными устройствами являются стационарные заземлители, сблокированные со своими разъединителями. Они работают так же, как и разъединители. Рукоятки привода заземлителей и изоляторов окрашены в разные цвета, чтобы избежать ошибок при эксплуатации. [6]
Большая энциклопедия нефти и газа
Стационарные заземлители устанавливаются таким образом, что использование переносных заземлителей обычно не требуется. Последние допускаются только в действующих электроустановках, где из-за особенностей расположения, конструкции распределительного устройства или неоправданной стоимости невозможно установить заземляющие проводники. [2]
В случаях, когда стационарные заземляющие проводники не могут быть использованы, на токоведущих и заземляющих шинах подготавливаются очищенные контактные поверхности для подключения переносных заземляющих проводников. [3]
Переносные заземляющие проводники (или стационарные заземляющие проводники) в электроустановках используются для предотвращения опасности поражения людей электрическим током в случае ошибочной подачи напряжения на отключенную для ремонта секцию или появления на ней наведенного напряжения. [4]
Наиболее надежными устройствами являются стационарные заземлители, которые имеют блокировки с собственными разъединителями. Они работают так же, как и разъединители. Приводные рукоятки заземлителей и разъединителей окрашены в разные цвета для предотвращения ошибок при эксплуатации. [6]
В случаях, когда стационарные заземлители не могут быть использованы, на токоведущих и заземляющих шинах должны быть подготовлены контактные поверхности для подключения переносных заземляющих проводников. [7]
Там, где невозможно использовать стационарные заземляющие проводники, на токоведущих и заземляющих шинах должны быть подготовлены контактные поверхности для подключения переносных заземляющих проводников. [8]
Там, где невозможно использовать стационарные заземлители, на токоведущих и заземляющих шинах должны быть подготовлены контактные поверхности для подключения переносных заземляющих проводников. [9]
В распределительных щитах всегда предусматриваются стационарные заземлители, чтобы обеспечить возможность заземления аппаратов и шин без использования переносных заземляющих проводников. [11]
Там, где невозможно использовать стационарные заземлители, на токоведущих и заземляющих шинах должны быть предусмотрены контактные поверхности для подключения переносных заземляющих проводников. [12]
Заземленные разъединители и выключатели нагрузки должны быть снабжены стационарными заземлителями для заземления отключаемого оборудования или линии. Для предотвращения ошибочного срабатывания между главным выключателем и заземлителем имеется система блокировки. [13]
Перед заземлением с помощью переносных заземлителей или стационарных заземлителей необходимо обязательно проверить отсутствие напряжения с помощью УВН-80, УВН-90 и других индикаторов напряжения. Все операции должны выполняться в диэлектрических перчатках. [15]
Поскольку операция заземления является очень ответственной операцией, требуется предельная точность при определении места установки заземления.
Однако на некоторых предприятиях правила наименования заземлителей не ясны, и не указано, в какую сторону установлен заземлитель, если он единственный на разъединителе. В этом случае однозначное именование сохраняется, но изменяется правило именования заземлителей и точность именования диспетчером.
Выключатели короткого замыкания на изоляторах называются так же.
Именование функционально определенных элементов схемы
Список функционально определенных элементов диаграммы приведен в таблице.
Таблица. Функционально определенные элементы схемы.
Имя
Алфавитная аббревиатура
Примечание
Вспомогательный трансформатор
В качестве разъединителя с одним заземленным концом.
Линейный разъединитель
Разъединитель является линейным разъединителем, если он подключен одним концом к линии (КЛ или ВЛ) или к компоненту, являющемуся частью линии – фидеру, муфте, объектной муфте. Другой конец не должен быть подключен к обходной шине.
Разъединитель сборных шин
Как правило, разъединитель, подключенный к шине, называется шинным разъединителем (за исключением обходных и переливных шинных разъединителей, секционных разъединителей, см. ниже).
Для шинного разъединителя должно быть указано сокращенное обозначение (RR), название секции, к которой он подключен, и название соединения. Это необходимо для однозначного наименования железнодорожных стрелочных переводов одного и того же фидера, подключенных к разным железнодорожным отделениям. В этом случае все элементы в цепи рельсовых разъединителей от шинопровода до узла, соединяющего более двух элементов цепи или до соединенного реактора, должны включать в отгрузочное наименование наименование секции шинопровода, к которой они подключены. Это относится как к разъединителям, так и к автоматическим выключателям и реакторам. Иногда, когда фидер имеет разъединитель на одной шине, DN упрощает и не указывает, к какой шине подключен разъединитель. Однако в ходе оперативных переговоров эта информация обычно уточняется в устной форме.
Пример:
SR 1 сек. 110 кВ Т-1: 1 сек. 110 кВ – название секции, Т-1 – название присоединения.
Разъединитель трансформатора напряжения
Возможность монтажа на проводах и шинах. Наименование ТР ТН-1 ВЛ 500 кВ Липки – Румино. Шины могут иметь маркировку TR TN-1 10 кВ, или TR TN-1 10 кВ, в зависимости от местных норм.
Секционный разъединитель
Стоячий разъединитель в цепи секционного разъединителя.
DN содержит название разъединителя (SR), DN секционного разъединителя,
Пример: SR 10 kV CMV 1-3 сек. 3 сек.
Байпасный разъединитель
Разъединитель, подключенный к обходной шине.
Примеры: Внешний разъединитель 220 кВ OL, внешний разъединитель 110 кВ T-1,
ОП 110 кВ ТЛ Тяговая – Пущино.
Разъединитель трансформатора
Разъединитель в цепи обмотки трансформатора, Ближайший разъединитель трансформатора.
Пример: TR 10 kV T-1 При подключении к шине в четырехполюсных, мостовых схемах используется название TR.
Вспомогательный трансформатор
Относится к трансформаторам, за исключением того, что вместо T стоит TSH.
Заземлитель
Название заземляющего устройства должно состоять из префикса GN, названия разъединителя или другого коммутационного аппарата, на котором установлено GN, и указания, с какой стороны присоединено заземляющее устройство. “Сторона”, в которую встроен заземлитель, – это ближайший элемент в цепи к стороне, противоположной разъединителю, на которой установлен заземлитель. Пример:
ПД РЛ-220 кВ ВЛ Тяговая – Пущино на стороне. ВЛ,
ПД РЛ-220 кВ ВЛ Тяговая-Пущино на МВ-сайдинге. MV.
ПД СН-10 кВ ВЛ ТСН-1 ст.
Поскольку операция заземления является очень ответственной операцией, требуется предельная точность при определении местоположения заземлителя.
Однако в некоторых компаниях правила наименования заземляющих устройств не являются четкими, и нет необходимости указывать направление установки заземляющего устройства, если оно единственное на разъединителе. В этом случае однозначное наименование сохраняется, но изменяется принцип наименования заземлителей и точность наименования диспетчера.
Выключатели короткого замыкания на изоляторах называются так же.
Если заземляющее устройство установлено отдельно для заземления сборных шин, то в качестве наименования соединения используется наименование сборных шин: ZN 1 сборных шин 110 кВ в ст.
Байпасная шина
Название шинопровода состоит из аббревиатуры GS и класса напряжения. В некоторых случаях, когда в одном распределительном устройстве имеется несколько обходных шин одного класса напряжения, им присваиваются разные номера. Например: ГС-1 110 кВ,
ОШ-2 110 кВ. Обходной шинопровод предназначен для перевода фидера с его собственного выключателя на выключатель обходного шинопровода без перерыва в подаче электроэнергии.
обходной переключатель
Байпасный разъединитель предназначен для передачи нагрузки фидера через байпасную шинную систему. Для других коммутационных устройств в цепи, с которыми он установлен, он является полеобразующим элементом.
Пример: ОП -110 кВ МВ, СР 1 сек. ОВ 110 кВ. Название автоматического выключателя может включать тип автоматического выключателя, например: SR 1 сек. 220 кВ ОЛ (воздушный выключатель).
Секционный автоматический выключатель
Если выключатель соединяет отсеки, не имеющие общего фидера, то это будет соединительный выключатель.
Соединительный выключатель предназначен для соединения секций шин. Для других коммутационных аппаратов в цепи, в которой он находится, он является полеобразующим элементом. Пример: 110 кВ СВ.
Если в распределительном устройстве более двух отсеков, к названию секционирующего устройства добавляются названия отсеков, которые оно соединяет.
Пример: 1-3. Секции СВ 10 кВ.
Для других коммутационных устройств в цепи, с которыми он стоит, это элемент, образующий соединение.
Пример: SR 1 сек. 110 кВ СВ . Название прерывателя может включать тип прерывателя, напр: SR 1 сек. СВВ 220 кВ (воздушный выключатель).
Размыкатель сборных шин
Если в распределительном устройстве имеются две сборные шины с возможностью передачи питания на одну или другую сборную шину (два шинных разъединителя в питании), то выключатель шинного разъема называется шинным разъединителем (BCB). Для других распределительных устройств, с которыми он стоит, он является компонентом, образующим фидер. Примеры: соединитель шин 110 кВ. Пш 1 сек. 110 кВ SSMV.
Конструкция аппаратов основана на следующих принципах:
Основное назначение и применение
Применение разъединителей в современных электрических сетях обусловлено, главным образом, необходимостью обеспечения безопасной эксплуатации оборудования и линий электропередач.
Они используются в местах соединения контактных проводов с питающими проводами и для безопасной коммутации при эксплуатации электрических сетей.
Разъединители могут быть установлены на следующих устройствах и линиях:
- в комплектных трансформаторных подстанциях;
- В разъединителях; как часть комплектного распределительного устройства;
- В конденсационных установках;
- В сборных изоляторах, допускающих односторонний режим работы;
- В кабинах ввода и вывода, на другом оборудовании.
Использование разъединителей позволяет избежать опасности самопроизвольного включения и отключения соединений, предотвращая ненормальные и аварийные ситуации.
Какое имя для вас удобнее? Как удобнее называть стационарные устройства, обеспечивающие заземление условной линии, называемой “Линия 101” (L-101, сто первая строка)?
Что такое пещеры заземления
Какое имя вам кажется более удобным? Как удобнее назвать стационарное оборудование, позволяющее заземлить условную линию с названием “Линия 101” (L-101, сто первая строка)?
Опции:
1) ЗН ЛР Л-101 в ст. Л-101 (или “. в ст. линии”).
2) RL L-101
3) ZN L-101
Как это должно звучать во время переговоров:
1) “Сто первая линия ножевой линии отключает заземлитель сто первой линии”.
2) “Заземлитель линии сто один”
3) “Заземляющий нож линии сто один”.
Первый вариант распространен и, на мой взгляд, очень неудобен. Второй вариант, на мой взгляд, самый лучший. Третий вариант – это альтернатива для тех, кто категорически против концепции “заземляющего ножа”.
Многие люди не понимают, что такое ПД, приводя следующий аргумент. Что такое разъединитель, если он ничего не переключает?
Он ездит на работу! Он соединяет токоведущие части с землей. А предпочитаемые многими блокировки от замыканий на землю имеют дополнительный термин в эксплуатационной номенклатуре – “лопатки”, хотя достаточно было бы термина “разъединитель”. Те, кто использует термин “заземлитель”, часто неграмотны и невежественны, используя такие фразы, как “включить заземлитель” или “включить заземлитель”. Это только один выключатель? Если используется MN, то для большинства устройств все следует произносить во множественном числе, как в “Он включил заземлитель”.
8.1 Перед включением разъединителя выполните перечисленные ниже проверки:
Техническое описание разъединителей PBO, RV, RVF, RVZ, RVFZ
Техническое описание и руководство по эксплуатации разъединителей – это документ, используемый для ознакомления с продукцией и принципами ее работы.
Документ содержит техническое описание разъединителей, их исполнения, условия применения, состав изделия, информацию о конструкции и принципах работы, меры безопасности, монтаж, подготовку к работе и обслуживанию, а также информацию о техническом обслуживании, транспортировке и хранении.
Техническое описание и инструкция по эксплуатации предназначены для персонала, обученного обслуживанию высоковольтных электрических изделий.
Техническое описание и руководство по эксплуатации разъединителей PBO, RV, RVF, RVZ, RVFZ
1. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Предполагаемое использование
1.1 Разъединитель – это электрический аппарат с точкой разъединения, видимой в воздухе.
Разъединитель – это электрическое устройство, предназначенное (вместе с подходящим приводом) для видимого разъединения электрических цепей в воздухе:
- Для отключения и переключения участков высоковольтной цепи при отсутствии тока нагрузки или для изменения электрической схемы;
- для безопасной работы в обесточенной зоне;
- Для включения и отключения зарядных токов в воздушных и кабельных линиях, токов холостого хода в трансформаторах и малых токов нагрузки.
Привод представляет собой рычажный механизм, предназначенный для ручного включения и отключения трехполюсных разъединителей.
1.2 Однополюсные и трехполюсные разъединители и внутренние приводы предназначены
для работы на высоте до 1000 м над уровнем моря
в помещениях, где колебания температуры и влажности не сильно отличаются от таковых на открытом воздухе и где имеется относительно свободный доступ наружного воздуха, например, в палатках, автофургонах, металлических прицепах без теплоизоляции и в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия на изделия солнечного света и атмосферных осадков.
Помещение, в котором установлены разъединители и приводы, должно быть закрытым, взрыво- и пожаробезопасным, не должно содержать агрессивных газов и паров в концентрациях, разрушающих изоляцию и защиту.
1.1.3 условия эксплуатации разъединителей:
– климатический дизайн – УХЛ.
– категория – 2.3
– температура окружающей среды, C
– верхнее значение – +40
– меньшее значение -60
– верхняя относительная влажность при температуре 25°С и ниже, % – 100 (с конденсацией влаги)
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
Тип, размеры и способ монтажа однополюсных разъединителей приведены в таблице 1, трехполюсных – в таблицах 2 и 3.
Основные технические характеристики однополюсных и трехполюсных разъединителей приведены в таблице 4.
PBO 10/400 UHL 2 (U)
PBO 10/630 VHF 2 (УЗКИЙ)
PBO 10/1000 HOLD 2 (UZB)
Примечание: (P,L) – рычаги подключения с правой или левой стороны.
3. РАСПОЛОЖЕНИЕ И ЭКСПЛУАТАЦИЯ

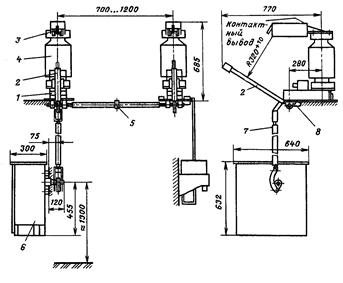

3.1 Однополюсные выключатели-разъединители типа RBO (рис. 1) состоят из.
Основание 1, поддерживающее изоляторы 2 и проводник. Пьедестал служит основанием для установки изоляторов 2.
Конструкция постамента служит основанием для изоляторов 2 и для крепления разъединителя к столбу во время монтажа.
Проводник состоит из двух неподвижных контактов 4 и подвижной контактной планки 5. При включении контакты в разъединителях 1000 А блокируются специальной защелкой 6 и удерживаются специальным магнитным замком (рис. 1).
Магнитная защелка состоит из стальных пластин 2 и пружин 3, расположенных снаружи медных контактных пластин ножа. Пружины, стремясь расшириться, давят на пластины, выступы которых прижимают контактные пластины лезвия к неподвижному контакту. Для разъединителей 400 и 630 А в конструкцию магнитной защелки входит кронштейн 4. Кронштейн и крюк магнитной защелки оснащены фиксатором, в который вставляется изолированный стержень ручного управления при включении и выключении разъединителя.
В однополюсных и трехполюсных разъединителях контактные пластины могут прижиматься только пружинами, без стальных пластин.
Угол открытия подвижного лезвия ограничен упором на перекидном контакте. Приводной рычаг, установленный на валу рамы и соединенный с приводом выключателем, используется для включения и выключения и удержания контактного ножа в одном из крайних положений.
Угол размыкания контактов разъединителя ограничивается ограничителем в приводе разъединителя.
3.2 Трехполюсные разъединители типа RV, RVF, RVZ, RVFZ являются трехполюсными, смонтированными на одной раме с главным валом (общим) и приводным рычагом. Три полюса установлены на той же раме, что и главный (общий) вал.
Три контакта одновременно находятся под напряжением или обесточены.
Разъединители RVF отличаются от разъединителей RV тем, что в зависимости от исполнения имеют три втулки:
– на контактной стороне петель,
– со стороны изоляции,
– с обеих сторон.
Разъединители RVF предназначены для установки в распределительных щитах, где электрическая энергия должна подаваться на одну сторону стены распределительного щита и отключаться с другой стороны без дополнительных проникновений.
Разъединители RVZ отличаются от разъединителей RV тем, что имеют заземляющие контакты. В зависимости от исполнения, разъединители выпускаются в трех вариантах – заземлители:
– на стороне шарнирного контакта,
– со стороны разъединяемых контактов,
– с обеих сторон.
Заземляющие ножи установлены на дополнительном валу, который укреплен по всей раме разъединителя.
Разъединители с заземляющими ножами имеют механическую блокировку между валом контактной ленты и валом заземляющей ленты, что предотвращает одновременное включение контактной ленты и заземляющей ленты.
Разъединители RVZ предназначены для заземления цепи главного тока с обесточенной стороны и для безопасной работы в обесточенной части цепи.
Разъединители RVFZ по конструкции, функциям и назначению аналогичны разъединителям RVF и RVZ.
3.3 Управление контактными и заземляющими ножами осуществляется отдельными исполнительными устройствами.
В крайних положениях рукоятка привода удерживается защелкой. В качестве альтернативы рукоятка привода может быть заблокирована с помощью соленоидного замка или навесного замка.
Способ крепления навесного замка (с дополнительными компонентами) должен быть выбран при установке разъединителя на привод в зависимости от варианта подключения в каждом конкретном случае.
3.4 В цепях сигнализации и блокировки с однополюсными и трехполюсными разъединителями используются вспомогательные контакты KSA, установочные размеры которых приведены в таблице.
4.1 На заводской табличке каждого разъединителя или, если полюс установлен на отдельной раме или постаменте, на каждом полюсе разъединителя должны быть указаны:
– Торговая марка производителя;
– Название продукта;
– Тип конструкции разъединителя;
– номинальное напряжение в кВ;
– номинальный ток в А;
– масса в кг
– год производства;
– номер национального стандарта.
4.2 На заводской табличке каждого привода должны быть указаны:
– Торговая марка производителя;
– Тип привода;
– Год производства;
– Номер государственного стандарта.
5. ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ
5.1 Разъединители и приводы должны быть приняты техническим надзором предприятия-изготовителя.
5.2 Гарантийный срок составляет 2 года и исчисляется со дня ввода в эксплуатацию, но не позднее 6 месяцев со дня приемки разъединителей и приводов заказчиком.
6. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
6.1 Разъединители и приводы должны соответствовать требованиям стандарта ГОСТ 689,
6.1.1 Разъединители должны соответствовать требованиям ГОСТ 689 и следующим нормативным документам:
– Правила устройства электроустановок (ПУЭ).
– Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей.
– Правила технической эксплуатации подстанций и электрических сетей.
– Правила техники безопасности при эксплуатации электроустановок подстанций и подстанций.
– Разъединители должны быть заземлены в соответствии с действующими электротехническими нормами.
6.2 Персонал, обслуживающий разъединители, должен быть ознакомлен с настоящим руководством и строго соблюдать его положения и местные инструкции по эксплуатации.
6.3 Рама разъединителя и подшипник переднего привода должны быть заземлены.
6.4 Разъединитель может быть отключен приводом только после снятия (отключения) токов нагрузки линии.
6.5 После отсоединения разъединителя убедитесь (визуально), что между контактными ножами и неподвижными контактами есть видимый зазор.
6.6 Любые работы с разъединителем должны выполняться только при обесточенных разъединителе и питающих шинах.
7. ПОДГОТОВКА К РАБОТЕ
7.1 Перед сборкой разъединителя, привода, пульта дистанционного управления удалите загрязненную эксплуатационную смазку из всех доступных мест без разборки, проверьте состояние всех деталей и узлов и произведите повторную смазку. Очистите фарфоровые изоляторы с помощью чистого бензина и ветоши.
7.2 Запрещается вносить изменения в разъединители электропривода и их детали во время монтажа.
7.3 При сборке разъединителя подсоедините неподключенный конец гибкой подводки.
7.4 Закрепите разъединитель и привод на кронштейне с помощью винтов и монтажных отверстий и соедините между собой с помощью распорки.
7.5 При монтаже разъединителя с приводом необходимо подобрать дистанционный механизм управления таким образом, чтобы активное положение ножей разъединителя соответствовало максимальному положению поднятой рукоятки привода, а максимальное положение выключенных ножей разъединителя соответствовало максимальному положению опущенной рукоятки привода. Изолирующее расстояние R между неподвижным контактом и контактным ножом разъединителя должно составлять не менее 150 мм при монтаже разъединителя с приводом. Концевые выключатели в крайних положениях ВКЛ и ВЫКЛ должны находиться в приводе, а не в разъединителе.
Устройство дистанционного отключения должно быть установлено с соблюдением необходимых минимальных электрических расстояний.
7.6 Для повышения надежности трехполюсных разъединителей была изменена конструкция рычагов главного и наземного валов. Стальные рычаги должны быть собраны в соответствии с требованиями настоящего руководства с помощью (приваренных) осей и стопорных шайб. Разъединители предназначены для изменения положения рычага (вправо или влево) путем перемещения валов. Чтобы переставить валы, снимите рычаги, снимите стопорные кулачки, снимите стопорные кольца и втулки, поверните вал более длинным концом в противоположную сторону и соберите в обратном порядке.
7.7 Клеммы разъединителя не должны механически нагружаться входящими шинами. Шины в непосредственной близости от разъединителя должны лежать в одной плоскости с контактными проводами.
7.8 Контактные поверхности шин и контактных проводов разъединителя должны быть очищены для получения достаточно плотного и стабильного контактного соединения и смазаны перед подключением.
7.9 Винты, стягивающие контактные соединения шин с клеммами разъединителя, не должны ослабевать.
7.10. Отшлифуйте до металлического блеска конец стержня заземления и область вокруг винта заземления на раме разъединителя и подшипнике привода и смажьте.
7 11. Перед эксплуатацией разъединителя убедитесь, включив и выключив его (15-20 раз) с помощью привода, что разъединитель и привод правильно подобраны друг к другу, что контактные ножи надежно соприкасаются, что контакты и все другие соединения надежно закреплены и что привод работает правильно.
Включение и выключение разъединителя можно проверить по положению рукоятки привода, визуально по контактным ножам разъединителя и по индикаторным лампочкам.
8. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ
8.1 Перед включением разъединителя необходимо выполнить следующие проверки:
Что нужно проверить, какие инструменты, приборы и оборудование использовать. Процедура осмотра
1 Убедитесь, что поверхности изоляторов и сухожилий чистые, без трещин и сколов. Проверьте визуально. Измерение зазоров должно производиться универсальным измерительным инструментом. 2.
Убедитесь, что шарнирные и фрикционные части разъединителя и привода, а также контактные поверхности шин и клемм смазаны. Проверьте визуально.
3. проверьте контактные поверхности основного и заземляющего ножей под зондом. Контактные поверхности следует проверить щупом шириной 10 мм и толщиной 0,1 мм для главного и заземляющего ножей. Щуп не должен проходить более 5 мм вдоль линии контакта или в контакте с поверхностью. Вносите корректировки по мере необходимости.
4. 4. Убедитесь, что резьбовые соединения разъединителя, контроллера и пульта дистанционного управления затянуты с помощью подходящего стандартного инструмента.
Изоляторы и стяжки не имеют трещин, загрязнений. Допускаются чипы с максимальной общей площадью 50 мм2 и максимальной глубиной 2 мм. Концентрированные чипсы не допускаются. Резкие дефекты на поверхности изоляторов и стержней должны быть покрыты атмосферостойким лаком (краской) того же цвета, что и глазурь. Шарнирные и фрикционные детали, контактные поверхности шин и контактные зажимы разъединителя и привода должны быть смазаны смазкой Z ГОСТ 1033-79 или эквивалентной.
Линейный контакт должен иметь не менее двух контактных площадок. Контактная поверхность должна иметь не менее трех точек контакта, не лежащих на одной прямой.
Проверьте усилие разрыва ножей разъединителя с помощью динамометра, выполнив пять измерений. Точкой приложения силы является крайняя ось лезвия со стороны разъемного контакта с отсоединенным фарфоровым стержнем. В случае заземляющих ножей усилие пробивки следует проверять с помощью вставки, равной ширине контакта. Пиковое значение силы вытягивания в момент движения механизмов, т.е. когда лезвие входит в контакт или выходит из него, не учитывается.
6. выполните 5 пробных пусков и остановок разъединителя, чтобы проверить правильность работы всех механизмов разъединителя и контроллера.
Разрывное усилие ножей разъединителя 10-30 кгс. Разрывное усилие шипов заземления разъединителей 400 и 630 А: 5 – 12 кгс, для 1000 А: 6-15 кгс.
Короткое замыкание – это коммутационное устройство, используемое для создания искусственного короткого замыкания в электрической линии. Он используется в упрощенных схемах подстанций для обеспечения отключения неисправного трансформатора реле защиты ЛЭП при создании искусственного короткого замыкания.
РАЗЪЕДИНИТЕЛИ, РАЗЪЕДИНИТЕЛИ КОРОТКОГО ЗАМЫКАНИЯ, ИЗОЛЯТОРЫ
Разъединители – Аппараты, используемые для включения и отключения участков электрической сети или ненагруженных электрических систем.
Разъединители могут использоваться для отключения и включения: тока намагничивания силовых трансформаторов – не более 3,5 А при 6 кВ и 3 А при 10 кВ; зарядного тока сборных шин, оборудования, воздушных и кабельных линий; тока замыкания на землю – не более 4 А при 6 кВ и 3 А при 10 кВ. При использовании изолирующих барьеров между полюсами разъединителя токи включения и отключения могут быть в 1,5 раза выше.
При ремонте разъединителя между токоведущими частями и аппаратом, снимаемым для ремонта, должен быть видимый зазор.
Величина тока, отключаемого разъединителем, зависит от его конструкции (вертикальное, горизонтальное положение ножей), от расстояния между полюсами, от номинального напряжения установки, поэтому допустимость этой операции определяется инструкциями и директивами. Последовательность операций при отключении намагничивающего тока трансформатора также играет важную роль. Например, трансформаторы с устройствами РПН должны включаться в возбужденном состоянии, поскольку намагничивающий ток быстро уменьшается при снижении индукции в магнитопроводе, которая зависит от приложенного напряжения. Кроме того, при отключении ненагруженного трансформатора нейтральная точка должна быть сначала эффективно заземлена, если трансформатор обычно работал с незаземленной нейтральной точкой. Если заземляющий дроссель был подключен к нейтрали трансформатора, его необходимо сначала отсоединить.
Если цепь содержит разъединитель и изолятор, то отключение и переключение намагничивающего и зарядного токов должно осуществляться с помощью пружинных изоляторов, позволяющих быстро выполнить эту операцию.
Разъединители играют важную роль в цепях электроустановок, от их работы зависит надежность всей электроустановки, поэтому к ним предъявляются следующие требования:
– Создайте видимый воздушный зазор, электрическая прочность которого соответствует максимальному напряжению перенапряжения;
– Устойчивость к электродинамическим и тепловым токам короткого замыкания;
– Устранение самопроизвольного отключения;
– Отсутствие самопроизвольных отключений; безотказное подключение и отключение в самых неблагоприятных условиях эксплуатации (обледенение, снег, ветер).
Разъединители выпускаются в однополюсном и трехполюсном исполнении, в крытом и открытом исполнении в зависимости от количества полюсов, в поворотном, катящемся, пантографном и подвесном исполнении. По способу монтажа различают вертикальные и горизонтальные разъединители.
Выключатель короткого замыкания – Коммутационное устройство, предназначенное для создания искусственного короткого замыкания в электрической цепи. В упрощенных схемах подстанций используются короткозамыкатели для обеспечения отключения неисправного трансформатора релейной защитой фидерной линии при создании искусственного короткого замыкания.
В установках 35 кВ используются два полюса с короткозамыкателями, которые при отключении создают искусственное двухфазное короткое замыкание. В установках с заземленным нейтральным проводом (110 кВ и выше) используется один полюс короткого замыкания.
Изолятор по внешнему виду не отличается от разъединителя, но имеет пружинный привод для разъединения. Изолятор включается вручную. Как и разъединители, разъединители могут быть оснащены заземлителями с одной или обеих сторон. Недостатком существующих конструкций является довольно большое время срабатывания (0,4-0,5 с).
Изоляторы могут отключать обесточенную цепь или намагничивающий ток трансформатора.
Сепараторы открытого типа и короткого замыкания недостаточно надежно работают при неблагоприятных погодных условиях (мороз, лед). Имеются случаи сбоев в работе. Вместо этих конструкций были разработаны изоляторы и переключатели с контактами в закрытой камере, заполненной оксидом серы.
КОНСТРУКЦИЯ РАЗЪЕДИНИТЕЛЕЙ
Для применения внутри помещений выключатели могут быть однополюсными (RVO) или трехполюсными (RV, RVZ, RVFZ, RVK и RVRZ). Трехполюсные разъединители могут быть выполнены на общей раме или на отдельных рамах для каждого полюса. Отдельные полюса соединены общим валом, подключенным к приводу разъединителя.
Для токов до 1000 А панель разъединителя изготавливается из двух медных полос, для более высоких токов используются три или четыре полосы. Как и в конструкциях шин, наилучшее использование материала при высоких токах достигается, когда неподвижные контакты имеют коробчатую форму, а ножи разъединителя – корытообразную.
В разъединителях типа “шакл” лезвие вращается вокруг одного из неподвижных контактов, а движение передается лезвию от вала через фарфоровые стержни. Необходимое контактное давление создается пружинами.
Рассмотрим расположение контактов в разъединителях типа “шакл”, показанное на рисунке 4.1. 4.1.
Медная шина, согнутая под прямым углом, установлена на изоляторе 1, образуя неподвижный контакт 2. Боковые стороны контакта 2 обработаны до цилиндрической поверхности для образования линейного контакта с ножевыми пластинами 6. Пружины 4, установленные на стержне 5, давят на стальные пластины 3, которые своим выступом прижимают ножи к неподвижному контакту. Чем больше давление на контакт, тем меньше сопротивление контакта, но тем больше износ контакта, вызванный трением при включении и выключении, и тем больше усилие, которое необходимо приложить при срабатывании разъединителя.
Протекание тока короткого замыкания создает электродинамические силы в точках, где ток течет от пластин лопаток к контакту, тем самым отталкивая лопатки от контакта. С другой стороны, лопастные пластины притягиваются друг к другу благодаря взаимодействию токов одного направления. При больших токах короткого замыкания силы отталкивания могут превышать силы притяжения на ножевых пластинах, что приводит к выталкиванию ножевых пластин из контакта, вызывая дугу, т.е. разрушение. Чтобы избежать этого, разъединители оснащены устройством “магнитный замок”. Он состоит из двух стальных пластин 3, расположенных на внешней стороне лопатки, которые, во-первых, служат для передачи давления от пружин, а во-вторых, намагничиваясь под действием токов короткого замыкания, притягиваются друг к другу и создают дополнительное давление в контакте.
Рисунок 4.1: Расположение контактов разъединителей типа “шакл”:
1 – изолятор; 2 – неподвижный контакт; 3 – стальные пластины; 4 – пружины;
5 – стержень; 6 – лопасть; 7 – ось
Расположение контактов разъединителя на втором изоляторе имеет такую же конструкцию, но контакты будут скользящими, шарнирными и не разъединяемыми, так как нож вращается вокруг оси 7.
Трехполюсные изоляторы оснащены механизмами для включения и отключения токоведущих и заземляющих проводников. Подвижные контакты соединены с размыкающими рычагами струнами из фарфора или другого изоляционного материала. Механизм привода гарантирует, что ножи не двигаются и не могут сработать сами, а подпружиненные контакты разъединителей обеспечивают герметичность неподвижных и подвижных контактов.
Разъединители не предназначены для блокировки ножей в отключенном положении. Во избежание самопроизвольного отключения разъединители не должны устанавливаться на горизонтальных плоскостях с лопастями, расположенными над плоскостью. На раме разъединителя имеется винт заземления для соединения с заземлением цепи ответвления.
На рисунке 4.2 показан трехполюсный разъединитель PW-6-10 для установки внутри помещений.
Медный или стальной наконечник заземляющей стрелки 6 разъединителя РВЗ, показанного на рис. 4.3, приварен к стальному валу 7, который вращается в отверстиях в пластинах, закрепленных на раме 2. Вал соединен с рамой 2 трехполюсного разъединителя гибким медным соединителем 8. Между валом разъединителя и валом заземлителя находится блокировочный выключатель 10, который предотвращает включение разъединителей при включенных заземлителях и включение заземлителей при включенных разъединителях.
Контактная система полюсов имеет вертикальный разрез. Для повышения динамической стойкости каждая контактная лента 1 оснащена “магнитными замками”. Полюсная контактная система установлена на четырех опорных изоляторах. Движение ножей передается с помощью изолирующего фарфорового стержня 5. Для уменьшения усилий срабатывания и переключения используется механизм размыкания контактного давления. Заземляющие ножи 6 могут находиться на стороне шарнирного или разъемного контакта, или на обеих сторонах. В трехполюсном варианте они замыкаются общим медным стержнем.
Рисунок 4.2 Разъединитель RV-6-10:
1 – рама; 2 – вал; 3 – рычаг; 4 – опорный изолятор;
5 – постоянный контакт; 6 – выключатель; 7 – тяговый провод с изолятором
Рис. 4.3. Разъединитель РВЗ-6-10:
1 – фарфоровый стержень; 2 – рамка; 3 – рычаги; 4 – изолятор; 5 – неподвижный контакт;
6 – нож; 7 – вал с заземляющими ножами; 8 – гибкая подводка; 9 – винт заземления;
10 – стопорный стержень
На рис. 4.4 показан разъединитель типа RVRP на 20 кВ, с номинальным током 8 кА, рассчитанный на наибольший сквозной ток 300 кА и наибольшую термическую стойкость 112 кА (при расстоянии между полюсами 700 мм).
Рисунок 4.4: Автоматический выключатель для установки внутри помещения
с двумя заземлителями RVRZ-2-20/8000 (однополюсные):
1 – подвижные главные контакты; 2 – неподвижный контакт; 5 – фарфоровый стержень;
4 – опорный изолятор; 5 – рама; 6 – заземляющие ножи; 7 – механическая блокировка между основным и заземляющим ножами
Заземляющие ножи механически заблокированы таким образом, что они не могут быть включены, когда включены основные ножи. Заземлители приводятся в действие с помощью ручного рычажного привода, состоящего из системы рычагов, передающих движение от рукоятки к валу (DP) или червячного привода (WD). Главные лопасти включаются и выключаются с помощью электропривода (EMD), что позволяет выполнять эти операции дистанционно.
Разъединитель надежно фиксируется во включенном и выключенном положении с помощью рычажной системы привода для предотвращения самопроизвольного отключения или включения.
Для установки на комплектных экранированных шинах разъединители выполнены в виде выдвижных разъединителей. Выключатели рассчитаны на большие токи (12000, 14000 A). Неподвижные контакты выполнены в виде коробок из листовой меди и установлены на опорных изоляторах, привинченных к раме. Подвижные контакты состоят из восьми направляющих коробчатого типа, соединенных специальным механизмом. Контакты прижимаются пружинами. Когда разъединитель выключен, вращение изолятора приводит в движение кулачковый механизм, который отодвигает подвижные контакты от неподвижных на несколько миллиметров. Затем весь подвижный контакт перекатывается справа налево, разъединяя разъединитель. При включении сначала подвижный контакт перемещается слева направо, затем кулачковый рычаг освобождает планки коробки подвижных контактов, и они под действием пружин прижимаются к неподвижным контактам. Переключение и отключение без трения обеспечивается легким моторным приводом (PDV-12) и снижает износ контактов.
Разъединители в распределительных устройствах наружной установки должны иметь соответствующую изоляцию и быть способными надежно работать в неблагоприятных условиях окружающей среды.
На рисунке 4.5 показан такой разъединитель (PHV-500) с вертикальным перемещением двух полуножей. В отключенном положении его высота составляет 8,45 м. Разъединитель имеет два заземляющих ножа, основные ножи управляются электрически (PBN), а заземляющие ножи управляются вручную.
Горизонтальные роторные разъединители подходят для напряжения от 10 кВ до 750 кВ. Широкое применение этих разъединителей обусловлено их гораздо меньшими размерами и более простым механизмом управления. В этих разъединителях, как и в разъединителе PHV, главный нож состоит из двух частей, но они перемещаются по горизонтали за счет вращения колонн изолятора, на которых они установлены. Это разъединитель РНДЗ-2-110 с горизонтальным вращением, показанный на рисунке 4.6. 4.6.
Один полюс является главным, к нему подключается привод. Движение к двум другим полюсам (ведомым) осуществляется с помощью тяг. Разъединители могут иметь один или два заземляющих ножа. Контактная часть разъединителя состоит из ножей, закрепленных на конце одного ножа, и контактной поверхности на конце другого ножа. При включении лезвие входит между лопастями. Контактное давление создается пружинами.
В горизонтальных поворотных разъединителях нож в выключенном состоянии “разбивается” на две части, что значительно облегчает управление приводом при обледенении контактов. В разъединителях типа “шакл” лезвие совершает поступательное движение для разрушения ледяной корки, что усложняет кинематику привода. Разъединители от 330 кВ до 750 кВ оснащены ледяными щитами, закрывающими контакты.
Рисунок 4.5: Наружный вертикальный поворотный разъединитель типа RNV-500:
1 – механизм привода заземления; 2 – рама; 3 – заземляющая планка; 4 – заземлитель; 5 – изолятор; 6, 9, 12 – ограждения; 7 – контакт; 8 – коммутационная планка;
10 – главный нож с лезвиями; 11 – главный нож с лезвием; 13 – привод типа PDN
Рисунок 4.6: Горизонтальный поворотный разъединитель типа РНДЗ-2-110:
1 – рама; 2 – опорный изолятор; 3 – клемма для подключения шин;
4 – гибкая муфта; 5 – главный нож с лезвиями; 6 – главный нож без лезвий;
7 – стрелки заземления; 8 – связь с приводом; 9 – привод
Подвесной разъединитель (рис. 4.7) имеет подвижную контактную систему, состоящую из груза 5, снабженного пружинными ножками 6 и контактными наконечниками 7, к которому приварен токоприемник 9 из двух алюминиевых трубок. Вся система подвешена на гирляндах изоляторов 3 к порталу. Неподвижный контакт в виде кольца 8 может быть установлен на изоляционной опоре сборных шин и на трансформаторах тока и напряжения. Система управления тросом состоит из электродвигательного привода 10, троса 1, противовеса 2, узлов 4. В разобранном положении подвижный контакт поднят. При включении разъединителя противовес поднимается за счет вращения барабана привода, а подвижные контакты под действием собственного веса опускаются вниз и клеммы 7 соприкасаются с кольцом 8 – цепь замыкается.
Рисунок 4.7: Разъединитель подвески типа RPD-500:
1 – канат; 2 – противовес; 3 – прядь изолятора; 4 – блок; 5 – груз; 6 – пружинные “лапки”; 7 – контактные наконечники; 8 – неподвижный контакт; 9 – токоприемники;
Для электроустановок 1150 кВ были разработаны двухколонковые разъединители с двумя телескопическими ножами, перемещающимися относительно друг друга при коммутации в горизонтальной плоскости.
Конструкция короткозамыкателя KZ-35 показана на рисунке 4.8.
Рис. 4.8 Устройство короткого замыкания KZ-35:
1 – основание; 2 – заземляющий нож; 3 – неподвижный контакт;
4 – изолирующая стойка; 5 – изолирующая вставка; 6 – привод ПРК-1; 7 – тяга;
8 – гибкое соединение с заземляющей штангой
Привод прерывателя короткого замыкания оснащен пружиной, которая обеспечивает переключение заземленного диска на контакт постоянного тока под напряжением. Импульс для приведения в действие исполнительного механизма подается релейной защитой. Отсоединение осуществляется вручную. При включении короткозамыкающего устройства необходимо обеспечить высокую скорость вращения ножа во избежание образования дуги и повреждения аппарата. В существующих конструкциях время срабатывания короткозамыкателя составляет 0,12 – 0,25 с.
Выключатели короткого замыкания KE-110 и KE-220 выполнены в однополюсном исполнении. Полюс КЭ-110 (рис. 4.9) состоит из основания 5 и контактной камеры 2. В основании, изолированном от земли, находится пружинный механизм и масляный буфер.
Утечки газа-воздуха компенсируются с помощью баллона, соединенного через фильтр с внутренней частью контактной камеры. Давление контролируется с помощью манометра. Для дистанционной активации и деактивации измерителя короткого замыкания используется пружинный привод. На заземляющей шине 4 установлен трансформатор тока 7.
Рисунок 4.9 Автоматический выключатель сверхтока закрытого типа с элегазовой изоляцией KE-110:
1 – контактный выход; 2 – контактная камера; 3 – гидравлическая задвижка;
4 – разъем шины заземления; 5 – основание; 6 – манометр
7 – трансформатор тока ТШЛ-0,5; 8 – привод; 9 – стержень; 10 – изолятор
11 – газовый изолятор; 12 – фильтр
Контактная камера тестера короткого замыкания (рис. 4.10) имеет один зазор 90 мм и состоит из фарфорового корпуса и двух вертикально расположенных электродов. Неподвижный контакт 2 имеет выход для подключения шины. Подвижный контакт соединен с шиной заземления с помощью гибких тяг. Полость контактной камеры заполняется SF6 при избыточном давлении 0,3 МПа.
Рисунок 4.10: Контактная камера короткозамыкателя KZ-110:
1 – мешок с силикагелем; 2 – неподвижный контакт; 3 – фарфоровый корпус; 4 – экран; 5 – подвижный контакт; 6 – гибкое соединение; 7 – масляное уплотнение;
8 – сальниковое уплотнение
Элегаз обладает высокой электрической прочностью. При атмосферном давлении его прочность в 2-3 раза выше, чем у воздуха, но при давлении 0,3 МПа его прочность равна прочности чистого трансформаторного масла. Эгаз не горит и не поддерживает горение, поэтому газоизолированное оборудование не опасно в плане взрыва или пожара. Когда давление внутри камеры снижается до атмосферного, зазор между контактами может выдерживать самые высокие рабочие нагрузки без разрушения. Герметичность камеры обеспечивается уплотнениями из резиновых колец между фарфоровыми корпусами и металлическими фланцами (не показаны) и гидравлическим уплотнением при прохождении подвижного штока.
Нижний контакт представляет собой стержень, заключенный в цилиндр. Фиксированный контакт гнездового типа. Контактные рейки защищены защитой от ожогов.
Автоматический выключатель КЕ-220 220 кВ имеет две контактные камеры одинаковой конструкции.
КОНСТРУКЦИЯ ИЗОЛЯТОРА
На рис. 4.11 показан полюс изолятора ОД-35. Эти изоляторы изготавливаются на базе двухколонных горизонтально-поворотных разъединителей РЛНД и могут использоваться для автоматического отключения при ручном включении изолятора и для автоматического или дистанционного включения и отключения.
Рис. 4.11. Полюс изолятора OD-35 в положении ON:
1,2 – колонны со стержневыми подшипниками; 3,4 – подвижные контакты;
5 – контактные губки; 6 – зажимы; 7 – резинки; 8 – привод; 9 – заземлитель
Энергия пружин, размещенных в основании изоляторов, позволяет значительно снизить расход электроэнергии на коммутационные операции и ускоряет отключение изоляторов. Если время работы разъединителя РНД с электрическим приводом составляет 5 – 10 с, то для изолятора оно составляет менее 1 с.
Каждый столб изолятора 35 кВ имеет фасонное стальное основание, валы с рычагами и две колонны стержневых опор 1 и 2 (СТ-35), на которых смонтирована токовая цепь изолятора. Рабочие контакты изолятора состоят из двух плоских полулопастей 3 и 4. На лопасти 3 установлены контактные губки 5, снабженные плоскими стальными пружинами. Во включенном состоянии нож 4 находится между губками 5 ножа 3. В выключенном состоянии оба ножа 3 и 4 отделителя поворачиваются на 90° в горизонтальной плоскости.
Включение и выключение ножей происходит за счет одновременного поворота обоих изоляторов под действием пружины. Конструкция лопастей и используемая контактная система позволяют измельчать образовавшийся лед во время работы, и изоляторы не будут подвергаться значительным изгибающим усилиям. Управление сепаратором осуществляется специальным автоматическим приводом 8 (SHPO или ШПО). Заземляющий диск сепаратора 9 имеет обычный ручной привод 10 (ПРН-110М).
Сепаратор в закрытом исполнении с электрогазовым заполнением (рис. 4.12) предназначен для отключения и включения токов намагничивания силовых трансформаторов и зарядных токов линии. Сепаратор ОЭ-110 обеспечивает автоматическое включение и выключение.
Рис. 4.12 Закрытый сепаратор с газоизолированным заполнением ОЭ-110/1000:
1 – верхний фланец; 2 – неподвижный контакт; 3 – крышка; 4 – контактная пружина;
5 – подвижный контакт; 6 – изоляционная колонка; 7 – водяное уплотнение
8 – основание; 9 – струна к приводу; 10 – буфер; 11 – манометр;
12 – струна к неподвижному контакту
Три колонки установлены на общем основании 8. Токоведущие провода подключены к контактным проводам на верхнем и среднем фланцах. Внутри контактной камеры находится неподвижный контакт типа розетки и полый подвижный контакт с крышкой. Контакт приводится в действие силой пружины привода. Контакты прижимаются друг к другу сжатой пружиной 4 и подпружиненным гнездовым контактом. Отсоединение происходит автоматически благодаря отключающим пружинам в основании сепаратора.
Специальная дуговая защита не осуществляется, так как газ обладает высокой диэлектрической прочностью, а разъединитель рассчитан на отключение токов до 20 А. Расстояние между контактами в отключенном положении составляет 90 мм. Избыточное давление в газоизолированных камерах составляет 0,3 МПа, но даже если газоизолированные камеры разгерметизированы и давление снижено до атмосферного, контактный зазор выдерживает самое высокое рабочее напряжение 126 кВ без повреждений. Сальник 7 той же конструкции, что и в короткозамыкателе, служит для герметичного уплотнения подвижного штока упора при опускании камеры.
Контактная камера изолятора 110 кВ представляет собой модуль для аппаратов более высокого напряжения. В изоляторе 220 кВ, например, должно быть две камеры.
Преимуществом закрытых автоматических выключателей и изоляторов короткого замыкания является их плавная работа и короткое время включения и выключения.
Схема управления выключателем и разъединителем короткого замыкания, установленным на тупиковой трансформаторной подстанции, показана на рис. 4.13.
Подстанция подключена к линии L, питающий конец которой оснащен быстродействующей защитой и защитой с задержкой. В рассматриваемой схеме питание отключающей катушки отделителя YAT1 и выключателя YAT2 на стороне напряжения 6-10 кВ, промежуточного реле KL1 и обмотки KL2.2 двухпозиционного реле KL2 осуществляется от предварительно заряженных конденсаторов C1-C4, подключенных через разделительные диоды VD1-VD4. Для зарядки конденсаторов использовались выпрямители БПЗ-401 и БПЗ-402.
При оперативном отключении подстанции ключ SA1 отключает выключатель Q2 на стороне низкого напряжения, а затем ключ SA2 отключает изолятор QR. Обратная процедура (сначала QR, а затем Q2) невозможна, поскольку вспомогательный контакт Q2.1 автоматического выключателя препятствует отключению разъединителя, который может отключить только ток холостого хода трансформатора. Отключение подстанции по каналу телеуправления происходит при замыкании контактов KST.1 и KST.2.
В случае повреждения трансформатора возможны два случая: сработает только защита трансформатора; сработает защита линии вместе с защитой трансформатора и сработает выключатель Q1.
В первом случае защита трансформатора замыкает цепь контактора KM1 с контактом A.2 для замыкания выключателя QN. При включении QN защита срабатывает на выключатель Q1. В этом случае условием отключения изолятора QR является отсутствие тока в цепи защищаемого трансформатора, включение короткозамыкателя QN и отсутствие тока в его цепи. Эту информацию получают с помощью токовых реле KA1 и KA2 (рис. 4.13, a) и вспомогательных контактов короткозамыкателя QN.1. Контакты реле KA1, KA2 и вспомогательный контакт QN.1 соединены последовательно с реле KL1, которое при срабатывании замыкает контакт KL1.1 в цепи YAT1 и действует на отключение изолятора (рис. 4.13, b).
При включении измерителя короткого замыкания его вспомогательные контакты QN.1 могут замыкаться раньше главных контактов, и изолятор начинает работать. В этом случае он отключает токи короткого замыкания, что приводит к неисправности. Чтобы избежать этого, используется промежуточное реле KL1 с задержкой отключения.
Рисунок 4.13: Схема управления для короткого замыкания и изолятора
Если защита линии сработала вместе с защитой трансформатора и выключатель Q1 сработал до включения выключателя QN, вспомогательный контакт QN.1 в цепи катушки KL1 останется разомкнутым. В этом случае разъединитель QR отключается в мертвое время двухступенчатым реле KL2, контакт KL2.1, вспомогательный контакт QN.1. Двухступенчатое реле включается при срабатывании защиты трансформатора (замыкание контакта A.1).
Нормальная работа отключенной подстанции восстанавливается обслуживающим персоналом.
Вопросы инспекции
1 Назначение разъединителей. Какие операции разрешено выполнять
2. как классифицируются разъединители?
Опишите конструкцию и применение разъединителя типа РВ-6-10. 3.
Объясните конструкцию разъединителя типа РВЗ-6-10. 4.
Объясните устройство и работу разъединителя типа РВК-20. 5.
Объясните устройство и работу разъединителя типа RVH-500.
6. объяснить назначение замыкающих и изолирующих устройств.
7. объяснить конструкцию и принцип работы замыкающего устройства типа KZ-35. 8.
8. объясните устройство и принцип работы измерителя короткого замыкания типа KE-110.
Читайте далее:- Глава 2. 7. Заземляющие устройства Приказ Минэнерго России от N 6 (издан от ) об утверждении Правил технического обслуживания электроустановок потребителей (зарегистрирован в Минюсте России N 4145).
- Классифицируются ли помещения как влажные в соответствии с ESM?.
- Типы контактных соединений.
- Полезные статьи о том, что такое приказ в электроустановках.
- Система выравнивания потенциалов.
- Switchblade – это выключатель. Что такое вертолет?.
- Значение слова Изолятор. Что такое изолятор?.
