Термоусадочные трубки для кабелей: Назначение, преимущества и недостатки - услуги электромонтажа, строительства и ремонта

Диаметр термоусадочной трубки может быть разным. Он выбирается в зависимости от размера кабеля, на котором будет монтироваться изделие. Диаметр таких трубок может составлять от 0,2 до 20 см.

Содержание

Термоусадочная трубка для кабелей и ее использование в качестве изоляционного материала

Термоусадочная трубка служит изолятором для проводов под напряжением. Его можно использовать для защиты работы электричества в жилых, промышленных и коммерческих зданиях. Эта статья поможет вам понять, какой вариант термоусадочной трубки лучше всего подходит для изоляции проводов и как правильно ее установить. В нем содержится информация о характеристиках, средних ценах и рекомендации по выбору товара.

Термоусадочная трубка для проводов является изолятором и может сделать работу с электричеством более безопасной

Кроме того, термоусадочные трубки могут быть изготовлены с использованием клея TTk. Это тот, на внутреннюю сторону которого нанесен слой горячего клея. При нагревании клей плавится и заполняет все микропустоты, обеспечивая тем самым полную герметичность.
Стены прилипают практически ко всем поверхностям. Излишки клея должны выступать за края.

Типы и размеры термоусадочных трубок. Все технические данные и спецификации.

Термоусадочные трубки (сокращенно термоусадочные трубки) известны с 1950-х годов. Он возникает в результате изменения молекулярной структуры полимеров.

Существуют различные названия для них: термоусаживаемые, термоусадочные, термокомпактные или просто термотрубки. Однако это не меняет сути, поскольку все они являются одним и тем же продуктом.

Его основное назначение – изоляция контактов, но есть и другие применения:

Усадка деревянного или металлического столба линии электропередач для предотвращения коррозии и гниения древесины в земле

Изоляция металлических и водопроводных труб от коррозионной среды

Улучшение эргономики рукояток инструментов и спортивного инвентаря за счет использования ребристых или рифленых труб

Продольная герметизация кабельных жгутов. Помимо внешней изоляции, специальная лента заполняет и изолирует пространство между проводниками.

Защита кабеля от высоких температур. Существуют изделия, для которых рабочая температура составляет от -65 до +260 градусов Цельсия. Это делает кабель дополнительно устойчивым к экстремальным условиям работы вблизи открытого огня или источников тепла. Такие марки называются тефлоновыми или фторопластовыми.

Преобразование обычных инструментов в диэлектрические, например, путем изоляции наконечника отвертки

Использование термоусадки основано на эффекте памяти формы. Это достигается с помощью облучения.

Если, например, полимер поместить в мощный пучок электронов, соседние макромолекулы будут связаны друг с другом на молекулярном уровне. Эта технология называется технологией кросс-линкинга.

Сам полимер становится более гибким, и при нагревании изделие восстанавливает свою первоначальную форму и размеры.

Теоретически, одну и ту же трубку можно сжимать бесконечное число раз. Если бы у вас было устройство для его нагрева и надувания, он стал бы продуктом многоразового использования. А срок его службы в первоначальном состоянии составляет десятилетия. Все характеристики и качество продукта, при соблюдении определенных требований, существенно не зависят от даты изготовления.

Сегодня термоусадочные трубки приобрели большое коммерческое и техническое значение во всем мире. Однако основной областью применения остается область электроники и электротехники.

Термотрубки значительно эффективнее обычных трубок, которые обозначаются ТВ-40. Помимо технической стойкости, они также обладают химической стойкостью. Это позволяет надежно защитить изоляцию и контакты в местах с агрессивными средами – под землей, в колодцах, кабельных каналах.

Здесь приведены основные типы термоусадочных трубок, широко используемых в быту и промышленности (по данным KVT), их размеры и технические характеристики:

Желто-зеленая термоусадочная трубка TUTng w-z

Толстостенные и высоковольтные термоусадочные трубки:

Толстостенный TST 3k1

Термоусаживаемые трубки со специальной конструкцией:

Какие существуют типы термоусадочных трубок и чем они отличаются?

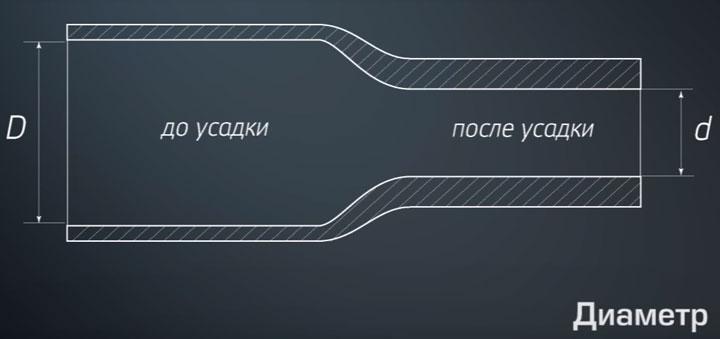

Диаметр до и после

Термоусадочная трубка изменяет свой диаметр под воздействием тепла. Именно поэтому в названии всегда указывается размер ДО и ПОСЛЕ усадки.

Например, TUT NG 40/20

Внутренний диаметр 40 мм – ДО

Коэффициент усадки

Другим критерием является коэффициент усадки. Что это такое? Это отношение исходного диаметра к диаметру после процесса усадки. Это означает, что, в зависимости от соотношения, труба сжимается в несколько раз. Существуют соотношения:

2 к 1

Чем выше коэффициент, тем сложнее изготовить продукт. Поэтому цены на них сильно различаются. Однако трубы 4 к 1 считаются более универсальными, чем 2 к 1.
Если вы соединяете два кабеля разного сечения и толщины, вам не обойтись без термоусадочных трубок с высоким коэффициентом.

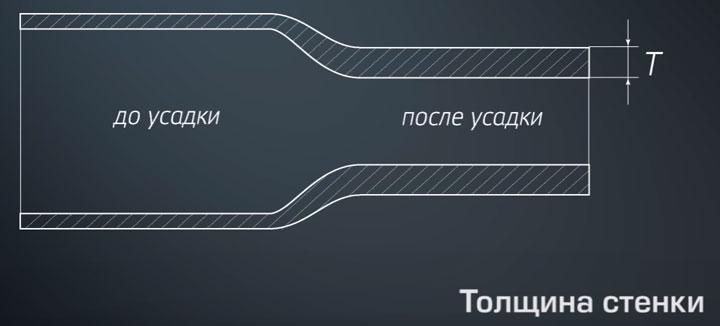

Толщина стенки

Термоусадочные трубки могут иметь различную толщину стенок. Их можно различать по этому критерию:

тонкостенный

Термоусадочные трубки также могут быть изготовлены с использованием клея типа TTk. Это тот, на внутренней поверхности которого имеется слой клея-расплава. При нагревании клей плавится и заполняет все микрозазоры, обеспечивая тем самым полную герметичность.
Стены прилипают практически ко всем поверхностям. Излишки клея должны выступать за края.

Невозможно заменить такой термоклей предварительным покрытием внутренних стенок обычной трубы. Он точно наносится в процессе производства. Кроме того, коэффициент усадки клея выше, чем у обычной трубы – 3*1 или 4*1 по сравнению с 2 к 1. И он может быть рассчитан на более высокие нагрузки благодаря толщине стенок.

Невоспламеняющийся

Материал, из которого изготовлен продукт, имеет большое значение. Именно благодаря составу этого материала можно заранее определить требуемые свойства. Если, например, в состав добавлены антипирены, трубка становится самозатухающей и обозначается NG.

Это не означает, что он совсем не горит. Однако при отсутствии внешнего источника пламени он быстро погаснет. Это достигается путем предотвращения доступа кислорода к точке воспламенения с помощью антипиренов.

Обратите внимание, что при использовании кабеля ВВГнг внутри помещений контакты и разъемы должны быть изолированы только теплозащитной изоляцией класса HG.

В этом случае уже невозможно использовать обычный, более дешевый вариант.

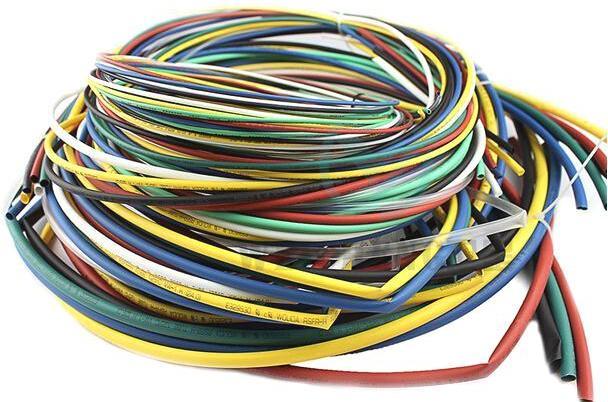

Термоусадочные трубки бывают разных цветов, в том числе прозрачные. В основном они используются для маркировки.

Они очень удобны для маркировки концов кабеля, если придерживаться старых правил цветовой маркировки фаз. Просто поместите отдельные части на конец сердечника.

Для фаз A-B-C следует покупать L (желтый)-Z (зеленый)-K (красный).

Но согласно новому ГОСТу phA-fB-fC соответствуют цветам K (коричневый)-Ch (черный)-C- (серый). Здесь приходится использовать прозрачные трубки или покупать на заказ.

Существует также оригинальное решение – использовать цветную клейкую ленту, поверх которой наклеивается прозрачная термотрубка. Таким образом, фазы будут обозначены в соответствии с новыми правилами.

Это связано со спецификой процесса. После каждого прогона краски шнек очищается от остатков материала. Это влияет на производственные затраты.

Также доступны двухцветные изделия желтого и зеленого цвета. Они предназначены для заземления проводов.

Если вы хотите увидеть и осмотреть контакты после установки, прозрачная трубка поможет вам. Только будьте осторожны. Прозрачные перестанут быть негорючими продуктами. Потому что добавление антипиренов всегда приводит к изменению цвета.

Поэтому свойства самозатухания и прозрачность здесь не совместимы.

Однако в этом случае прозрачную термоусадочную пленку лучше нагревать феном, а не паяльной лампой. В противном случае вы можете случайно повредить саму надпись.

Существуют также полупроводящие термоусадочные пленки и пленки, выравнивающие электрическое поле.

Но даже в этом случае привычные нам электроизоляционные используются чаще. В них используются материалы с высокими электроизоляционными свойствами и высокой электрической прочностью. Чем выше электрическая прочность, тем выше класс напряжения, на который они рассчитаны: до 1кВ-10кВ-35кВ.

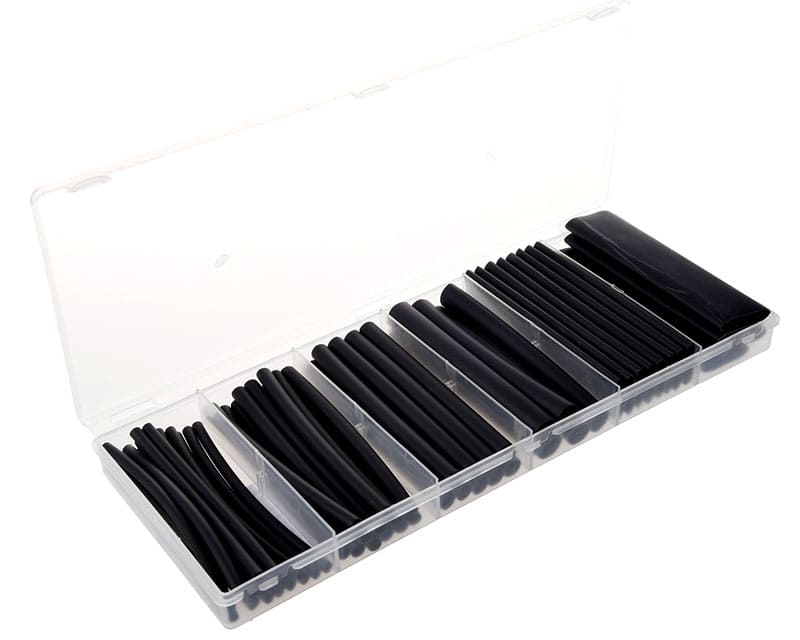

Хотя термоусадочные трубки были изобретены в прошлом веке, они до сих пор являются инновационным продуктом на рынке электрооборудования. Здесь вы можете выбрать и заказать свои собственные комплекты термоусадочных трубок.

Следующий шаг – составление определенной последовательности:

Из чего изготавливаются термоусадочные изделия?

Помимо полиэтилена, термоусадочные трубки изготавливаются из следующих пластмасс:

синтетический фторированный каучук (фторуглерод);
полимеры группы полиолефинов;
Поливинилхлорид;
поливинилиден;
политетрафторэтилен (тефлон);
полиэтилентерефталат (полиэстер).

Диапазон рабочих температур термоусаживаемых изделий зависит от материала (огромный диапазон: от -60 до +260 градусов).

Термоусаживаемые трубки ТУТнг 2к1Прозрачные трубки КСТ 2к1Цветные трубки ТУТнг 2к1Желто-зеленые трубки ТУТнг w-z

Термоусадочная желто-зеленая трубка TUTng w-z

Свойства термоусаживаемых трубок

Сегодня на рынке представлено большое количество изоляторов этого типа. Чуть позже мы поговорим о том, как использовать термоусадочные трубки, а пока давайте рассмотрим основные характеристики этого материала:

Внутренний диаметр. Это необходимо знать для того, чтобы правильно надеть трубку на провод или кабель.
Коэффициент сжатия или усадки. Классическая усадка в 4-6 раз превышает коэффициент усадки (соотношение, указанное в маркировке продукта как 4:1 или 6:1).
Наличие или отсутствие адгезивного соединения. Если соединение никак не контактирует с влагой (например, бытовая техника), можно использовать недорогую термоусадку без клея. Если кабель проходит через влажную среду или используется в автомобиле и существует риск проникновения влаги, рекомендуется использовать термоусадочную трубку с клеем для изоляции соединения.
Тип полимера. В зависимости от области применения могут использоваться изделия из эластомеров, ПВХ, полиолефинов, фторполимеров и т.д.

Типы термоусадочных трубок

Классификация термоусадочных трубок по типу материала

В промышленности имеется большое количество материалов с термопластичными свойствами:

поливинилхлорид;
полиэстер;
Фторуглеродная резина;
полиэтилен
поливинилиден;
полиэтилентерефталат;
полиолефинсодержащие полимеры.

Эти сырьевые материалы в той или иной степени используются в процессе производства термоусадочной пленки.

Сырьевые материалы, такие как поливинилхлорид, полиэстер, фторкаучук, полиэтилен, поливинилиден

Полиолефиновая термоусадка – это изоляция провода, состоящая из сшитого полиэтилена. Перед использованием сырье подвергается радиационной и химической обработке. Кроме того, производители включают в состав материала ингибиторы горения и пигментированные компоненты. Этот тип трубок считается самым распространенным. Диапазон рабочих температур полиолефиновой изоляции составляет от -50 °C до +150 °C. Термоусаживаемые трубки устойчивы к контакту с окислителями и бензолом, в то время как горюче-смазочные материалы разрушают их структуру при длительном воздействии.

Эластомер – это материал на основе каучука, полученный искусственным путем. Такие трубы не боятся воздействия горючих и смазочных материалов, а также высоких температур (верхний предел +170 °С). Стоимость таких продуктов достаточно высока.

Полиэфирный материал используется для производства термоусадочных трубок большого диаметра с тонкими и ультратонкими стенками. Несмотря на свою тонкость, термоусадочные трубки устойчивы к механическим нагрузкам и химическим воздействиям.

Продукты на основе силикона отличаются гибкостью, высоким запасом прочности и химической инертностью. Материал не содержит токсичных компонентов. Силиконовая изоляция разрушается под воздействием органических растворителей.

Термоусадочные трубки из силикона отличаются высокой гибкостью и большим запасом прочности

Фторопластовая изоляция обладает исключительными эксплуатационными свойствами. Процесс производства этих продуктов достаточно сложен, поэтому их стоимость очень высока.

Изоляционные трубы из термопластичного поливинилхлорида имеют ограниченный диапазон рабочих температур – от -20 °C до +80 °C.

Примечание: Термопластичный ПВХ классифицируется как легковоспламеняющийся материал. При сгорании образуются вредные выбросы.

Маркировка и размеры термоусадочных трубок

При покупке трубки важно обращать внимание на маркировку, указанную производителем. Главной особенностью в данном случае является изменение диаметра. На этикетке указана толщина изоляции до и после усадки. Эти цифры представлены в виде дроби, например, 4,5/2,5 мм.

Внимание! Для изделий, произведенных в Европе или США, размер указывается в дюймах.

Иногда встречается ссылка на начальный диаметр изделия и коэффициент усадки, а не на конкретные значения, полученные до и после нагрева трубы. Это укажет количество миллиметров, на которое изменится толщина по сравнению с начальным значением.

ФОТО: go3.imgsmail.ru
Трубки для клея продаются обрезанными, чтобы избежать перегибов

Также при выборе очень важно обращать внимание на размеры термоусадочных трубок для проводов. Ведущие производители предоставляют на своих сайтах полный диапазон усадки, указывая не только диаметры до и после обработки, но и толщину стенки, коэффициент усадки, оптимальный диапазон и размер материала в стандартном рулоне.

Информация! Это правило применимо к термоусадочным трубкам, а также к толстостенным изделиям. Их нельзя сгибать, чтобы избежать перегибов. По этой причине данный тип продается в виде предварительно нарезанных кусков.

Кроме того, производитель может использовать маркировку для описания свойств представленной изоляции, например, обозначение “ng” будет указывать на негорючесть.

ФОТО: nexo.com.tr
Для небольших диаметров достаточно обычного фена.

Сравнение термоусадочной ленты и трубок

Как и любой другой вид изоляционного материала, термоусадка имеет свои преимущества и недостатки, которые определяют, насколько удобным и полезным будет продукт в той или иной ситуации. Для предотвращения короткого замыкания и возгорания в местах соединения проводов обычно используется электрическая лента или защитная трубка. Определить, какой вариант продукта лучше, можно только путем сравнения преимуществ и недостатков.

Полезный совет: Если термоусадочные трубки будут использоваться в качестве изоляции инструментов, лучше использовать для этих целей изделия с рифленой или ребристой поверхностью. Они не только улучшат эргономику ручек, но и обеспечат лучший захват.

Сравнительные характеристики электрической ленты и термоусадочных трубок:

Лента	Тюбинг
Изоляция одного стыка занимает примерно 2-5 минут (в зависимости от вашей способности работать с трубками). (в зависимости от наличия сустава)	Установка, не требующая много времени, в течение 5-10 сек. обеспечивается надежное и долговечное соединение
Не влияет на прочностные характеристики	При охлаждении полимер становится более компактным, что придает зоне сварки высокую ударную прочность и устойчивость к механическим нагрузкам.
Степень контакта между изоляцией и проводником относительна и зависит от мастерства электрика (материал смещается в сторону).	Создается полностью водонепроницаемое соединение, способное прослужить долгое время
Разумная цена	Если необходимо изолировать только одно соединение, цена продукта не оправдана.
Амортизирующие свойства не рекомендуются, так как степень защиты низкая.	Продукт сохраняет свои изоляционные свойства в течение длительного времени, даже при воздействии внешних факторов
Существует риск того, что после установки изделия кабель может не поместиться в воздуховоды или вентиляционные каналы или пройти через отверстия в стене.	Изолированная область стыка очень тонкая и чистая.
Чтобы изолировать соединение между проводами, достаточно ножа, чтобы отрезать соответствующую длину	Невозможно установить без специальных инструментов (фен, спички или зажигалка)
Может использоваться для изоляции проводов и компонентов любой толщины	Ограниченный выбор размеров термоусадочных трубок

Размеры

При покупке термоусадочной трубки важно обратить внимание на ее размеры и диаметр. Все производители маркируют их, чтобы клиент мог сразу определить, какой размер ему нужен. Внутренний диаметр отмечен, поэтому вам не придется рассчитывать соотношение.

Если вы видите 10/3, это означает, что внутренний диаметр составляет 10 мм, а при сжатии он уменьшается до 3 мм. Иногда указывается только степень сжатия (в нашем случае она будет 3:1).

Американские и европейские производители указывают диаметр в дюймах, поэтому вам нужно будет пересчитать размер, исходя из того, что 1 дюйм равен 25,4 мм. Российским и азиатским производителям приходится легче, в мм.

В магазинах продукция продается длиной 1000 мм, хотя оптом ее покупают в рулонах по 50-100 метров, а затем режут по размеру.

Давайте теперь рассмотрим типы термоусадочной пленки:

Он имеет тонкие стенки, не имеет клея и степень сжатия до 4:1. Это самые распространенные и образуют изоляцию толщиной до 1 мм. Доступны в различных цветах и по низкой цене. Они не боятся ультрафиолетового излучения, перепадов температуры и являются самозатухающими.
Благодаря толстым стенкам, при сжатии они образуют изоляционный слой толщиной 1-4 мм. Обычно они содержат клей и обеспечивают гидроизоляцию поверхности. Они имеют коэффициент усадки до 6:1 и подходят для изоляции труб, силовых кабелей, пучков и т.д.

В установке термоусадочной пленки нет ничего сложного – немного потренировавшись, вы сможете сделать аккуратные и герметичные соединения на любой поверхности. Перед усадкой очистите все загрязнения и пыль для достижения лучшего результата.

Материал

На рынке представлены трубы, классифицированные по типу пластика, использованного при их производстве. Наиболее распространены следующие сорта:

ПВХ или поливинилхлорид;
Полиэстер;
фторопласт;
полиэтилен
поливинилиден;
полиэтилентерефталат;
Материалы, содержащие полиолефин.

Адгезивные и неадгезивные термоусадочные изделия

В зависимости от способа монтажа различают самоклеящиеся и несамоклеящиеся изделия. В неадгезивных термоусадочных лентах герметичность и прочность соединения зависит исключительно от герметичности контура и давления.

Термоусадочные трубки делятся на самоклеящиеся и несамоклеящиеся изделия, в зависимости от способа монтажа

Термоусадочные трубки с клеевым креплением обеспечивают более прочное и надежное соединение. В этих изделиях внутренняя поверхность покрыта термореактивным клеем. После установки трубы это вещество герметизирует соединение, а сама термоусадочная труба уменьшает свой диаметр примерно на одну треть.

Существуют также продукты с дополнительным продольным уплотнением, например, Deray Duomelt 105. Они имеют форму двухслойной ленты из расплава, покрытой мастикой из бутилкаучука. Ленты используются не только для герметизации кабелей, но и для уменьшения звукового воздействия и защиты от влаги.

Как применять термоусадочную ленту? Необходимо выполнить следующие действия:

Плавкая лента используется в сочетании с трубками той же компании.
Он размещается внутри пучка проводов в месте, где будет установлена термоусадочная пленка.
Когда трубка нагревается, лента плавится и заполняет пустоты внутри пучка между проводами.
Термоусаживаемые клейкие ленты для кабелей обеспечивают более прочное и герметичное соединение

Благодаря плавленой ленте провода надежно защищены от влаги, конденсата, пыли и даже воздуха.

Свойства термоусадочных трубок с клеевым слоем и припоем

Категория клеящих продуктов включает термоусадочные трубки для спаянных кабелей. На этих трубках есть красные кольца. Эти пигментированные участки представляют собой утолщенные термоусадочные трубки с клеевым слоем. При нагревании красные кольца сжимаются и плотно прилегают к изоляционному покрытию провода. Это защищает соединение от попадания влаги и снижает риск разрыва.

Припой с флюсом помещается между кольцами. Для расплавления материала требуется относительно низкая температура +120 °C. Диаметр термоусадочной трубки может отличаться на отдельных концах. Производители маркируют изделия цветом, чтобы облегчить клиентам подбор рукавов к проводникам.

Таблица размеров термоусаживаемых гильз для паяных проводов:

Площадь поперечного сечения кабеля, мм²	Цвет маркировки	Диаметр оболочки, мм
0,3-0,5	Белый	1,5
0,5-1	Красный	3
1-2,5	Голубой	5
4	Желтый	6

Обратите внимание! Перед нагревом термоусадочной муфты для спаянных проводов необходимо учесть несколько моментов. Если вы используете зажигалку, разъем будет покрыт нагаром, но посадка будет очень хорошей. Структурный фен имеет эстетичный вид и хорошо держит провода. Однако он не сможет выдержать частых изгибов.

Поможет видимая маркировка или незаметная изоляция (цвет трубок совпадает с цветом прибора);

Термоусадочные трубки для кабелей – конструкция и принцип работы

Термоусадочная трубка (обычно известная как термоусадка или термоусадочная трубка) широко используется в электромонтажных работах для удобной и надежной изоляции контактов проводов или просто для маркировки проводов. В целом, список применений термоусадочной трубки бесконечен, начиная от прямого использования и заканчивая различными ремесленными работами. А пока давайте углубимся в эту тему.

Что такое термоусадочная пленка и как она производится?

В настоящее время известно множество термопластичных материалов: полиэтилен, полиэстер, фторкаучук, полиэтилентерефталат, поливинилиден, поливинилхлорид, полиолефиновые полимеры. Эти материалы состоят из удлиненных углеродных цепочек, которые обычно хаотично распределены в объеме материала.

Если такой материал нагреть, кристаллы растворятся, а сам материал потечет, образуя тягучую массу, которая при охлаждении примет заданную ей форму.

Если подвергнуть такой материал воздействию гамма-излучения, атомы водорода отделятся от молекул, а там, где отделился водород, углеродные цепи сплетутся, образуя полимер с новой структурой.

Если сшитый полимер нагреть выше температуры растворения кристаллов, он не будет растягиваться, как раньше, а станет гибким, как резина. Теперь сшитый полимер может свободно формоваться и сохраняет свою форму после охлаждения (например, в форме широкой трубки).

Если такой продукт затем нагреть выше температуры растворения кристаллов, он быстро вернется к своей первоначальной форме (трубка сожмется). Другими словами, обычный полимер при облучении гамма-лучами приобрел новое интересное и полезное свойство – память формы, применительно к рассматриваемому аспекту – термоусадке.

Для непосредственного производства термоусадочных трубок полимер проходит три стадии обработки: экструзию, облучение и заключительный этап – ориентацию. Во время экструзии размягченный материал выдавливается через отверстие. Затем материал подвергается воздействию пучка электронов или гамма-излучения.

Облучение электронным пучком позволяет получить тонкостенные материалы, а облучение гамма-лучами – материалы с сильной усадкой, высокой эластичностью и низкой температурой усадки. Усадка предполагает нагрев заготовки до расплавления, ее растяжение, придание ей требуемого размера и формы и фиксацию при охлаждении.

Свойства термоусадочных трубок

Основные характеристики термоусадочных трубок: устойчивость к чрезмерному нагреву, трехкратное растяжение при растяжении, легкое изменение формы, огнестойкость, прочность на разрыв 15 МПа, гибкость, химическая стойкость к кислотам и щелочам. Например, обычные термоусадочные трубки могут нормально работать при температуре до 120°C, а специальные – до 270°C.

Как работает термоусадочная трубка и для чего она используется?

Трубка помещается на изолируемый объект, затем нагревается, сжимается по форме объекта, обжимая его и образуя изоляционный слой. Таким образом, термоусадочные трубки используются для изоляции открытых участков путем их обжима трубками. Лента, хотя и используется для аналогичных целей, не так удобна, как термоусадочная трубка, которая идеально подходит для изоляции контактов, клемм и проводов.

Вот лишь несколько вариантов использования термоусадки: изоляция проводов, ремонт кабельных соединений, изготовление кабелей, установка разъемов, просто как герметик, для маркировки разных цветов проводов для разных целей, монтаж кабелей, защита механизмов от внешних воздействий (от кислот, щелочей, высокой температуры), ремонт проводки, защита от коррозии и т.д.<br00

В целом, термоусадочная пленка

защищает объекты от вредных тепловых, химических и механических воздействий;

помогает сделать видимую маркировку или незаметную изоляцию (цвет трубки совпадает с цветом прибора)

трубка проста в обращении и надежна в установке;

легко заполняет неровности и обеспечивает высококачественное уплотнение;

и последнее, но не менее важное: при всех этих преимуществах термоусадочные трубки очень дешевы.

Что такое термоусадочные трубки и чем они отличаются друг от друга?

Самоклеящиеся термоусадочные пленки имеют внутри клеевой слой, который служит дополнительным надежным уплотнением во время усадки – трубка плотно прилегает к объекту и защищает его от проникновения влаги. Усадка в этом случае составляет более 300%. Если изолируемый объект намного уже, чем сама труба, то термоусадочный клей как раз подходит.

Толстостенная полиолефиновая термоусадка более популярна, чем клеевая термоусадка, поскольку она дешевле, проще в использовании и доступна в широком диапазоне цветов. Они выпускаются в вариантах без подавления и с подавлением.

Первый тип изготавливается из компонентов, ни один из которых не является легковоспламеняющимся, и при отсутствии открытого пламени трубка не загорится, быстро погаснув самостоятельно. В случае опасного производства, напр. На военных заводах или при производстве взрывчатых веществ полиолефиновые термоусадочные трубки с огнезащитной добавкой подходят в качестве изолятора.

В целом, существуют различные типы специальных термоусадочных пленок. В плохо освещенных местах используются флуоресцентные термоусадочные пленки, которые накапливают световую энергию днем и светятся ночью.

Термоусадочные муфты для высоковольтных цепей обладают улучшенными изоляционными свойствами. Тефлоновые термоусадочные муфты подходят для применения при высоких температурах. Ребристые термоусадочные трубки идеально подходят для покрытия рукояток электроинструментов и другого электрооборудования.

Работа с термоусадочными трубками

Для безопасной и правильной установки термоусадочной трубки лучше всего использовать специальный инструмент, такой как фен или тепловой пистолет.

Горячий воздух выдувается через специальное сопло на трубе, но лучше, если температура воздуха регулируется, а форму сопла можно подобрать индивидуально. В обычных условиях, если строительный фен или тепловая пушка недоступны, можно использовать подручные средства: зажигалку, спички, паяльник, кипяток, газовую горелку.

Сначала подготавливается поверхность, на которую будет монтироваться термоусадочная пленка: она очищается и обезжиривается. Затем подбирается соответствующая труба в зависимости от: текущих условий окружающей среды, материала поверхности, диаметра поверхности и диаметра сужения трубы, температуры рабочей поверхности, влагостойкости, теплостойкости, прочности.

Толстостенную трубку сначала нагревают, затем надевают, чтобы избежать перегрева зоны обработки, если это критично, и только потом нагревают до окончательной усадки.

При обрезке термоусадочной пленки действуйте осторожно, чтобы не оставить заусенцев, которые могут способствовать усадке в будущем. Не перегревайте, так как это может привести к излишней деформации поверхности трубы. Правильно вставленная термоусадочная трубка имеет гладкую, ровную поверхность без волн и выпуклостей.

Если вам понравилась эта статья, пожалуйста, поделитесь ею в социальных сетях. Это поможет нашему сайту сильно вырасти!

Конечно, этот материал нашел и неэлектрическое применение. Предлагаю рассмотреть небольшую подборку нетрадиционных применений термоусадочной трубки.

Для чего используется термоусадочная трубка: виды, технические свойства, как использовать

Термоусадочная трубка – это материал для изоляции электрических соединений. Он используется вместо электрической ленты, но вместе с электрической лентой обеспечивает хорошую и прочную изоляцию. Принцип работы термоусадочной трубки заключается в том, что она изменяет свои размеры при нагревании. Их также называют термоусадочными трубками или термоусадочными муфтами.

Содержание статьи

Термоусадочные трубки пришли на смену классическим термоусадочным муфтам. Ранее рукава из поливинилхлорида использовались для маркировки и изоляции проводов. Он широко использовался для маркировки автомобильных проводов, релейных цепей и распределительных щитов.

Он широко использовался для маркировки автомобильных проводов, релейных цепей и распределительных щитов. Они также использовались в бытовых электроустановках в распределительных коробках. Это было сделано путем наложения термоусадочной муфты на распределительную коробку, нагревания конца и сдавливания его плоскогубцами, затем скрепления изолентой и обматывания электрической лентой части со стороны провода.

Типы термоусадочных муфт

Термоусадочные муфты бывают разных цветов, среди которых можно выделить вариант цвета земляной шины (желто-зеленый) и прозрачный вариант. Другие варианты обычно одноцветные. Вы также можете найти термоусадочные трубки с нанесенной маркировкой, как на рисунке выше.

Отличается и материал:

Полиолефин. На основе полиэтилена с добавлением пластификаторов, красителей и антипиренов. Может использоваться в диапазоне температур от -50°C до 125°C. В случае длительного контакта с горюче-смазочными материалами целостность нарушается.

Эластомеры на основе синтетического каучука. Устойчив к температурам до 175°C и воздействию горюче-смазочных материалов. Они стоят дорого.

Трубы из ПВХ. Плохая термостойкость, подходит для температур от -20°C до 80°C, выделяет токсичные вещества в случае пожара.

Полиэстер (PET). Устойчивость к химическим веществам и прочность.

Трубка из фторопластового материала.

Прозрачные фторопластовые термоусадочные трубки.

Силикон. Гибкий, нетоксичный. Хотя они обладают хорошими электроизоляционными свойствами, они не переносят контакта с горюче-смазочными материалами.

В зависимости от толщины стенки они подразделяются на:

Легко догадаться, что изоляционные свойства и долговечность зависят от толщины стенки. Некоторые материалы плохо противостоят ультрафиолетовому излучению. Трубка может быть гофрированной или флуоресцентной, это дополнительные свойства.

В соответствии с коэффициентом усадки, трубы “уменьшаются” в диаметре от 2 до 6 раз. Чаще всего в продаже встречаются те, которые уменьшаются в 2 раза (по крайней мере, в моем городе). На упаковке обычно указывается диаметр до усадки и минимальный диаметр после усадки, поэтому вы можете изолировать кабели в этом диапазоне. Иногда его указывают в виде дроби: B/A, где B – диаметр ДО усадки, а A – диаметр после усадки.

Использование термоусадочной пленки для изоляции и маркировки

Классическое применение термоусадочной трубки – для электрической изоляции контактов. Все типы разъемов, кабельных наконечников и клемм можно усаживать, оставляя открытой гнездовую часть. Клеммы типа MAMA, которые типичны для автомобильной проводки, также могут быть обжаты. Их конструкция позволяет это сделать, сохраняя функциональность штекерного соединения.

Для усадки трубки подключите к ней источник тепла, например, прикуриватель, фен или паяльник. Если у вас нет опыта, лучше и эффективнее всего делать это с помощью строительного фена или фена от паяльной станции. Фен не подходит, его температура часто ниже, чем необходимо.

Для этого продуйте трубку с разных сторон, избегая локального перегрева, иначе она начнет плавиться или разбухать.

Если вы перегрели термоусадочную пленку, лучше отрезать ее и использовать новую, или обмотать поврежденную пленку синей изолентой.

Другой вариант – использовать источник огня: спички, зажигалки, факелы. Это требует быстроты и аккуратности при выполнении работы. Его очень легко перегреть, поэтому делайте быстрые движения вдоль и поперек трубы. Пламя обычно окружает термоусадку и сжимает ее равномерно, но все же лучше пройтись по всем сторонам.

Если вы не уверены, что сможете сделать усадку с помощью пламени, попробуйте сделать это на расстоянии от стыка, горячий воздух от пламени позаботится об этом.

Третий вариант – использовать кончик паяльника, желательно не самый кончик, а ближе к основанию, чтобы не повредить луженую часть и не усадить трубку. Техника та же самая. Лично мне больше всего подошел паяльник EPSN, у которого наконечник фиксируется винтом в корпусе. В месте вкручивания винта в корпус имеется прямой угол, и это вызвало усадку ленты в двух плоскостях одновременно.

Термоусадка обеспечивает хорошую изоляцию и может использоваться в низковольтных цепях (например, 12 В при подключении светодиодных лент или ремонте автомобильной проводки).

Чтобы получить хорошее уплотнение соединения, есть два варианта. Первый – обмотать край трубы несколькими слоями клейкой ленты. Это предотвращает соскальзывание трубки с проволочного соединения со временем и попадание влаги внутрь. Другой вариант – обрезать трубку на запас и залить немного горячего клея между ней и проволокой с помощью распылителя. Затем сожмите его так, чтобы получился своего рода термоусаживаемый штекер.

Вы можете подумать, что термоусадка тонкая и не будет хорошо изолировать. Не беспокойтесь об этом, попробуйте сначала порвать его. Она довольно плотная. Кроме того, при усадке трубка становится толще, а ее механические и электроизоляционные свойства улучшаются.

Небольшая деталь: продольная усадка трубы

Изоляция заделок, гильз и проводов иногда может стать проблемой. Это связано с тем, что трубы уменьшаются не только в диаметре, но и в длине. В изделиях хорошего качества не более чем на 2%, но иногда попадаются подделки или дешевые китайские изделия, которые вроде бы уменьшаются в размерах, но в итоге до 20% длины куда-то исчезает.

Цитата: Лучше тренироваться на кошках”.

Поэтому лучше предварительно потренироваться на куске проволоки и заметить, сколько длины теряется в процессе сжатия.

Где его нельзя использовать?

Термоусадочные трубки не следует использовать в местах с высокой температурой, например, при ремонте чайников, утюгов и другого нагревательного оборудования, а также для многих видов электроизоляции. Для таких применений разработаны специальные термоусадочные муфты из термостойкого стекловолокна.

Они разработаны специально для этой цели и хорошо выдерживают высокие температуры.

Не рассчитывайте на то, что термоусадка спасет провод, если он обо что-то трется, здесь вам понадобится либо несколько слоев клейкой ленты в месте контакта с посторонним предметом, либо резиновая прокладка, либо пластиковый или металлический обжим.

Где еще он используется? Примеры необычных применений термоусадочных изделий

Он часто используется для создания изолирующего слоя для литиевых батарей, например, типоразмера 18650, которые широко используются в электронных сигаретах. На рынке представлен широкий ассортимент конструкций и цветов. Это необходимо для предотвращения случайного короткого замыкания клемм батареи, так как литиевые банки без защиты могут легко выйти из строя с выделением большого количества тепла и возникновением пожара.

Другой вариант подходит для электриков. Если у вас нет отвертки с изолированным жалом, а слой изоленты слишком толстый, для этого отлично подойдет термоусадочная пленка. Вы получите ровный и тонкий слой изоляции, который защитит вас от случайного удара током или короткого замыкания при работе с электрооборудованием. Это полезно как для бытовых (220 В), так и для автомобильных (12-24 В) электриков.

И, конечно же, такой материал нашел применение и в неэлектрических целях. Я предлагаю вам рассмотреть небольшую подборку нетрадиционных способов применения термоусадки.

Например, можно обмотать скользящую рукоятку отвертки.

Или сделайте рыболовную “мушку” из двойного крючка.

А если вы повесите их на держатель для ключей, они не будут болтаться в кармане.

Для защиты от поломки и ремонта шнуров наушников и USB-кабелей смартфонов приложите термоусадочные футболки к месту обычного повреждения кабеля.

Можно придумать множество вариантов использования, например, предотвращение соскальзывания чего-либо, предотвращение выпадения трубчатых элементов или стержней из пазов (как вариант в солнцезащитных козырьках на VWR и других автомобилях) и многое другое.

Приложения

Термоусадочные трубки – это универсальный материал, обеспечивающий хорошую электрическую и механическую защиту. Его можно использовать во многих областях, как в электрических, так и в бытовых.

Читайте далее:
