Распределительные устройства для автоматизации (SHA).

Содержание

Типы и виды панелей управления

Все эти странные буквы скрывают суть оборудования, которая известна тем, кто непосредственно их эксплуатирует, а иногда даже те, кто обслуживает коммутаторы, привыкли к аббревиатурам, поэтому не задумываются об их назначении. Итак, давайте начнем с главного распределительного щита, “короля” распределительных щитов.

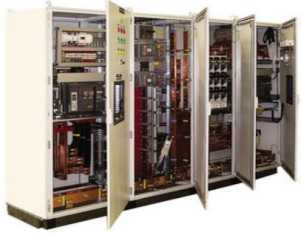

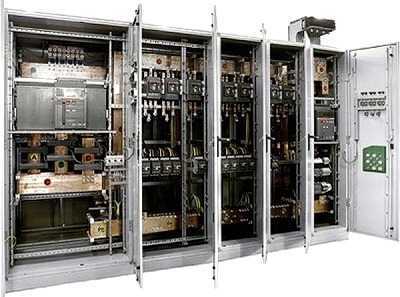

Главный распределительный щит (MDS).

Главное распределительное устройство предназначено для ввода линий, измерения электроэнергии и распределения линий электропередач по объектам. Он также используется для защиты от коротких замыканий и перегрузок в электросети. Если рассматривать иерархию электрораспределительных щитов, то главный распределительный щит находится на вершине иерархии. Главный распределительный щит чаще всего встречается в трансформаторных подстанциях (ТП), котельных, производственных предприятиях.

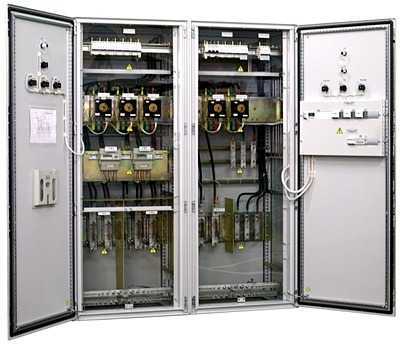

Главный распределительный щит (MDS).

Устройство, включающее в себя комплекс электротехнической автоматики и конструирования, служит для приема входящих силовых кабелей, распределения линий электропередачи ЩЭ, ШК, ШКО, ВРУ, измерения электроэнергии, защиты линий от перегрузок и коротких замыканий. Устанавливается на входах в жилые и общественные здания, а также на производственных предприятиях (цехах).

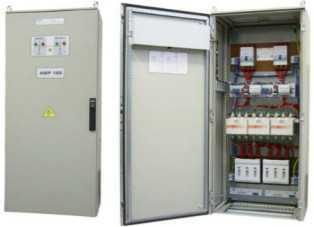

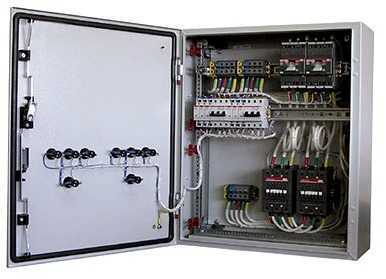

Аварийный распределительный щит (АВР).

Коммутатор ATS оснащен специальной автоматикой. АВР переключает электроснабжение с основного источника на вспомогательный источник (генератор) в случае отказа основного поставщика энергии. Когда неисправность устранена, АВР переключается с генератора на основную линию, и в течение нескольких минут генератор останавливается. Он используется в промышленных, коммерческих, муниципальных и коттеджных зданиях.

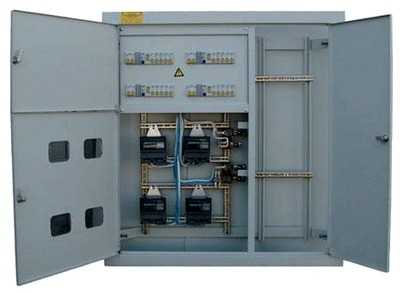

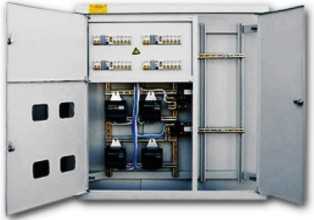

Используется в жилых и офисных зданиях для распределения электроэнергии по 1-6 квартирам. Панель управления в основном разделена на три отсека:

– Распределительный отсек (модульная автоматика для групп электрических цепей).

– Отсек учета (электросчетчики).

– Бытовой отсек (телефон, домофон, телевизор, радио и т.д.).

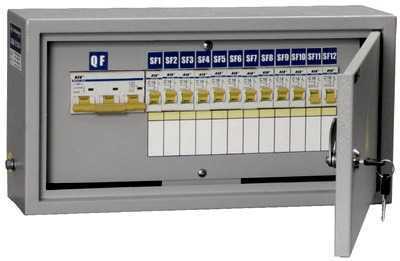

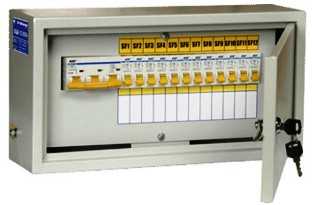

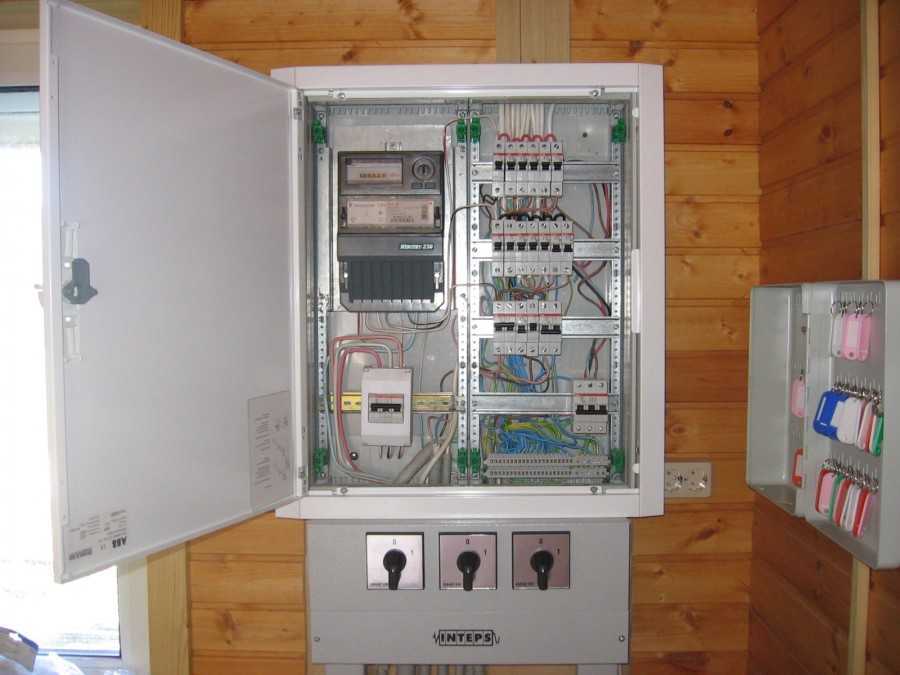

Плоская панель (SHK).

Обычно он находится при входе в квартиру в коридоре. Основная задача щита – учет электроэнергии, распределение групповых линий питания в квартире, модульная автоматика защищает электрическую цепь от перегрузок и коротких замыканий. Панели доступны для подвесного и внутреннего монтажа, в металлическом и пластиковом исполнении.

Плоская панель разделена на:

– Панель управления является счетной панелью.

– Распределительный щит управления разделен на группы.

Распределительный щит освещения (OSB).

Щиты освещения устанавливаются в административных, торговых и офисных зданиях для автоматизации периодического включения и выключения. Он защищает исходящие линии от перегрузок и коротких замыканий.

Осветительные распределительные щиты подразделяются на:

– OSHV (панель управления освещением).

– Панель управления освещением (встраиваемая панель освещения с выключателем).

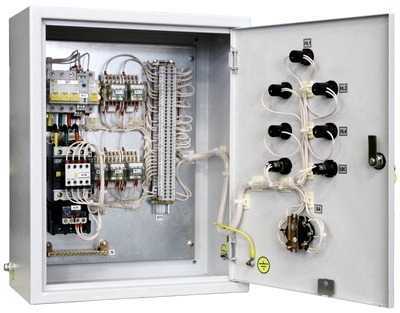

Панель управления (SHU).

Панель используется для управления автоматикой, которая отвечает за такие механизмы, как вентиляция, отопление, пожарная сигнализация и другие. Параметры настраиваются вручную.

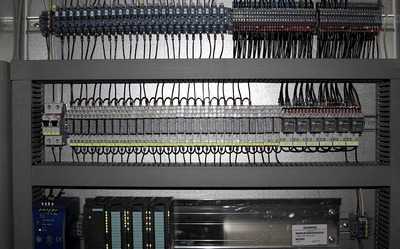

Панель управления автоматикой (ACP).

Панель управления отвечает за программное обеспечение контроллеров, контролирующих вентиляцию, отопление, пожарную сигнализацию и другие устройства.

См. также:

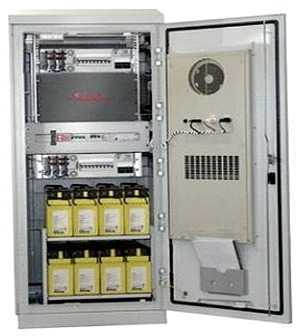

Источник бесперебойного питания (ИБП).

Панель используется для питания компьютерного оборудования и устройств, систем управления и контроля, медицинской аппаратуры, систем сигнализации и других систем, относящихся к группам электропитания категории I.

Следует отметить, что в данной статье рассматриваются не все типы и виды распределительных устройств, а только наиболее распространенные и часто встречающиеся.

Если вам понравилась эта статья, пожалуйста, поделитесь ссылкой на нее в своих социальных сетях. Это поможет нашему сайту развиваться!

Когда рукопашный бой стал играть все более важную роль, потребность в щитах возросла. Пружинистая, гибкая кожа хорошо противостояла снарядам, но не могла выдержать удар дробящего и рубящего оружия.

Пельта

С начала времен щиты обрабатывались различными способами. Пелты были первым специальным предметом оружия и доспехов тысячи лет назад. До недавнего времени в Африке и Америке существовали племена, которые не использовали для охоты никакого оружия, кроме дротиков и луков. Однако у них также были щиты из палок, обтянутые кожей и искусно украшенные. Воин, в отличие от охотника, должен был быть осторожен при метании снарядов.

Первые щиты не были ни прочными, ни большими. Большой щит затруднял их владельцам передвижение по лесу. В бою воин полагался в основном на свою ловкость, чтобы сбить летящие в него копья или уклониться от них. Но чем многочисленнее были воины и чем чаще летели стрелы, тем труднее было от них увернуться. Постепенно щиты увеличивались в размерах.

Легкие щиты из кожи (иногда усиленные металлическими пластинами) служили основным, а в большинстве случаев и единственным защитным снаряжением в медный и бронзовый века. Позже они служили пехоте галлов, греческим пельтастам и римским велетам. Только после распространения тяжелых стрел и замены их луками, занимающими обе руки, пельтасты постепенно вышли из употребления.

Они являются самым древним типом щита, от которого произошли щиты более поздних эпох. Они не исчезли и по-прежнему использовались многими народами. Эти щиты можно разделить на два подтипа: те, которые произошли от простой палки или посоха, используемого для нанесения или отражения ударов, и те, которые произошли от шкуры животного, перекинутой через плечо (как использовали титаны на алтаре в Пергаме, хотя более поздние фехтовальщики также использовали ножны таким же образом).

Символизм щита

Щиты имеют большое символическое значение в культуре и мифологии всего мира. Во многих мифах щиты играют важную роль. В языческих религиях специальный щит считался священным знаком божественного покровительства.

В Греции, например, изобретение щита приписывается братьям Претусу и Акрисию во время войны близнецов за власть в Аргосе. Некоторые щиты были подарены героям богами и обладали сверхъестественными свойствами.

Фигуры на поверхности щита и другие элементы его украшения играли чрезвычайно важную роль у многих первобытных народов. Они приписывали своим украшениям важные защитные и мистические функции, особенно среди североамериканских индейцев Великих равнин.

Такие щиты содержат программные контроллеры, которые следят за работой приводов различных механизмов и систем.

Назначение

В простой конструкции электрические массивы используются для создания сети электропитания осветительных приборов, бытовой техники, розеток и т.д. Круг потребителей электроэнергии постоянно расширяется, поэтому для разделения энергии на группы может потребоваться более сложная модель. Это устройства с большими возможностями переключения энергии. Они занимаются различными категориями стационарного электрооборудования.

Для того чтобы определить задачи, которые выполняют электрические щиты, необходимо более подробно рассмотреть организацию электроснабжения. Одна панель может обеспечивать электроэнергией одно жилище или целое здание. В этом случае панель управляет электроэнергией, которая подается на различные распределительные щиты, охватывающие другие местные зоны обслуживания.

Типы электрических распределительных устройств

Существуют различные классы электрических распределительных щитов. Они разделяют свои конструкции в зависимости от их назначения. Эти типы устройств, такие как распределительные устройства, могут подавать электроэнергию в одно жилище или нескольким различным потребителям энергии.

Они также делятся в зависимости от способа их установки и материала, из которого они изготовлены. Первый фактор – самые популярные, обычные настенные и пристенные конструкции. Они очень удобны в эксплуатации, если установлены в нише стены. Однако установка такой панели не всегда соответствует условиям местности.

Когда речь идет о материалах, используемых для изготовления корпусов, производители обычно комбинируют несколько материалов, например, металл с пластиком. Металлические распределительные щиты зарекомендовали себя как надежные, проверенные в эксплуатации конструкции. Однако новые материалы и композиты, появившиеся в последнее время, по долговечности и прочности не уступают металлу, а в некоторых аспектах даже превосходят его. Нет существенной разницы между электрическими распределительными щитами, изготовленными из различных материалов.

Чтобы лучше понять назначение коммутаторов в сети, необходимо рассмотреть их иерархию типов, видов и подтипов.

Главный распределительный щит

Это распределительное устройство используется для ввода линий электропередач, распределения электроэнергии по различным объектам, а также для измерения электроэнергии. В аварийных ситуациях он защищает от перегрузок и коротких замыканий в электрических сетях. Главный коммутатор расположен в верхней части дерева иерархии. Главный распределительный щит обычно располагается в районе трансформаторной подстанции, на заводе или в котельной.

Главное распределительное устройство

Это распределительное устройство используется для приема электроэнергии от фидерного кабеля и последующего распределения электроэнергии по фидерным линиям нижнего уровня, а также для учета электроэнергии, защиты от короткого замыкания, защиты от перегрузки в случае неисправностей. Она включает в себя систему электротехнического строительства и автоматизации. Электрические распределительные щиты чаще всего встречаются в производственных цехах, у входа в общественные здания, жилые дома.

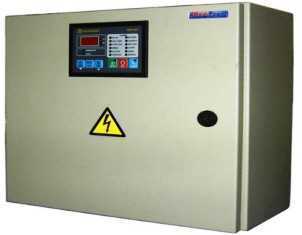

Аварийный вход в резервный блок

Панель ввода резервного питания (AVR) оснащен специальными автоматами, переключающими электропитание в случае аварии с основного источника на резервный. После устранения причины аварийного состояния АВР вновь подключает основной источник питания к линии. Он используется во многих местах: муниципальные здания, коттеджи, производственные предприятия.

Напольное электрическое распределительное устройство

Этажное распределительное устройство (SSE) используется для распределения электроэнергии по квартирам на одном этаже.

Основная панель обычно разделена на 3 отсека:

Распределительный отсек (автоматическое оборудование для групп потребителей).
Учетное отделение (счетчики энергии).
Отсек для абонентов (домофон, радио, телевизор, телефон).

Индивидуальная панель.

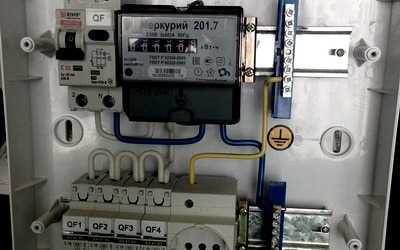

Жилой щиток обычно располагается в подъезде квартиры, как правило, в прихожей. Основная задача – измерять электрическую энергию и распределять ее по различным помещениям и приборам в квартире. Модули автоматических выключателей, расположенные в плоском распределительном устройстве, защищают электросеть от коротких замыканий и перегрузок.

Бытовые распределительные щиты делятся в зависимости от типа установки:

Внутренние.
Монтаж на поверхности.

В зависимости от материала конструкции:

Пластик.
Металл.

Типы бытовых распределительных щитов в зависимости от их назначения:

Дозирование (шкаф управления).
Коммутатор.

Панель освещения

Щит освещения встречается почти во всех существующих зданиях, оборудованных светильниками, для периодического включения осветительных приборов с помощью автоматики щита. Щит освещения защищает выходные линии от короткого замыкания и перегрузок по току.

Электрические осветительные распределительные устройства подразделяются на:

Распределительный щит освещения (OSB).
Панель встраиваемого освещения с выключателем (RCCB).

Панель управления

Этот тип распределительных щитов предназначен для управления автоматическими устройствами, которые отвечают за привод механизмов: отопления, сигнализации, вентиляции и т.д. Его значения устанавливаются вручную.

Панель управления

В этом типе распределительных устройств имеются программные контроллеры, которые следят за работой различных механизмов и систем.

Панель бесперебойного питания

Этот распределительный щит (SHBP) обеспечивает электроэнергией системы управления, компьютеры, медицинское оборудование и другие системы, которые нуждаются в постоянном электроснабжении и относятся к категории электроснабжения 1.

Мы рассмотрели только некоторые виды электрических распределительных щитов, используемых в электросетях, но существует множество других типов.

Сборка распределительного щита

Работы по сборке электрических распределительных устройств обычно начинаются со сборки основной конструкции. Существуют распределительные щиты в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще всего используются готовые панели, для которых уже разработаны проект и схема сборки.

Сначала корпус подготавливается к сборке, а затем удаляются дюбели корпуса. В зависимости от конструкции электрические щиты имеют различное количество кабельных секций. Поэтому расположение и количество отверстий для кабелей и проводов должно быть рассчитано заранее, с учетом возможности дополнительных отверстий.

Затем устанавливаются монтажные шины, шины заземления и монтажные кронштейны. Компоненты, из которых состоит распределительный щит, могут быть разными. Это зависит от типа распределительного щита. Самой важной частью сборки является подготовка к окончательной установке.

Сборка

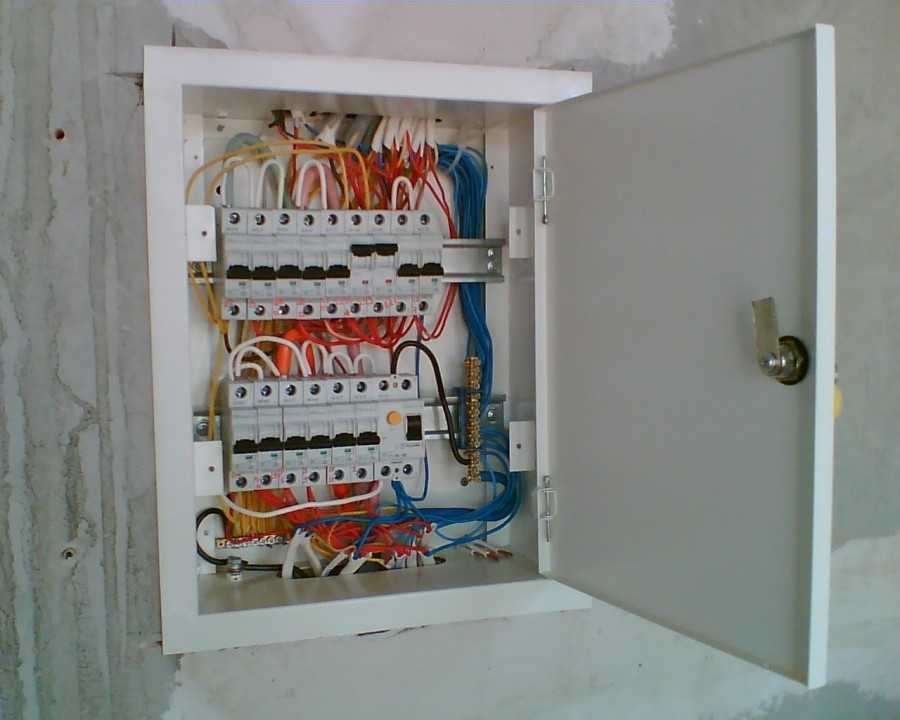

Способ монтажа зависит от типа конструкции распределительного устройства. Изготовление встраиваемого электрического щита представляет собой большую проблему, поскольку для его установки необходимо просверлить в стене место.

После того как в стене выдолблена полость, панель устанавливается на место и закрепляется специальными скобами. Перед выбором места для панели необходимо рассчитать доступность электрических проводов. После завершения окончательной сборки производится подключение к источнику питания и нагрузке.

Входящий кабель с дополнительными проводами прокладывается внутри распределительного щита. Провода укладываются в один слой с учетом расположения коммутаторов и их конфигурации. После подключения проводов ко всему оборудованию в распределительном устройстве подключаются нагрузки потребителей и электроустановок. Затем все линии поочередно включаются для проверки работоспособности сети.

Ограничение доступа

При работе с электрическими панелями необходимо соблюдать правила электробезопасности. Их также необходимо соблюдать при установке распределительного устройства. Если устройство установлено в общественном месте, необходимо предусмотреть ограждения и изоляцию токоведущих частей. Доступ к компонентам распределительного устройства защищен запираемым ограждением.

Распределение электроэнергии всегда было одной из важнейших операций. Она определяет эффективность потребления энергии и стабильность поставок потребителям. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические распределительные щиты.

Ассортимент бытовой техники постоянно увеличивается, поэтому распределительные устройства также должны модернизироваться и расширять свои функциональные задачи. Модели, предназначенные для расположения устройств в распределительном щите для индивидуального применения, становятся все более популярными.

Благодаря использованию резьбовых соединений, на монтажную панель можно устанавливать практически любые устройства и модули.

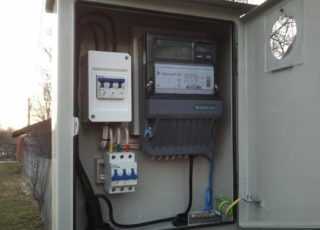

Распределительный щит наружной установки поставляется в вариантах для поверхностного или напольного монтажа. Он монтируется на стене здания, на специальном корпусе оборудования, с помощью кронштейнов и стоек. Корпус защищен от погодных условий для защиты от внешних воздействий.

Требования, которые должны быть выполнены установщиком и дистрибьютором

Распределитель должен быть установлен в соответствии с ГОСТ 51778-2001 и правилами электромонтажа для обеспечения электробезопасности:

Изделие должно быть снабжено точным описанием, включая номинальный ток;
Знак электробезопасности и предел напряжения указаны на корпусе;
Высококачественная панель изготовлена из негорючих материалов – термостойкого пластика или металла с пластиковым покрытием;
Соединительные провода бытовых приборов должны быть промаркированы;
Маркировка шин, заземляющих и нейтральных проводников должна выполняться в соответствии с рекомендациями Кодекса электротехнической практики;
Дверь и корпус электрической панели должны быть заземлены;
Дверь должна иметь специальное место для опечатывания;
Панель должна быть оснащена замком для предотвращения доступа детей.

Согласно государственному стандарту, автоматические выключатели должны быть соединены специальными шинами.

Электрический щит устанавливается возле входной двери в квартиру в специальном углублении. Если это невозможно, можно прикрепить к стене внешний короб или просверлить стену. Установите устройство на высоте 1,5 метра от линии пола. Ряд верхних блоков должен находиться на уровне глаз. В деревянных зданиях предпочтительны навесные модели с хорошей устойчивостью к пыли и влаге.

Следующие два типа расположения блоков внутри распределительного устройства облегчают эксплуатацию и обслуживание распределительного устройства.

Расположение распределительных устройств

Конструкция электрического распределительного устройства полностью зависит от всей проводки здания. Это означает, что он заранее определяет количество автоматических выключателей, их тип, параметры и другие элементы и их характеристики.

Поскольку в каждом отдельном случае существует ряд специфических особенностей, мы не будем подробно останавливаться на создании диаграммы, а рассмотрим лишь основные, общие элементы дизайна.

Во-первых, распределительный щит для частного дома может быть изготовлен из металла или пластика. В последнее время все большую популярность приобретают пластиковые конструкции, так как они имеют привлекательный внешний вид, меньший вес и цену, однако металлические конструкции более надежны, долговечны и выдерживают более высокие механические нагрузки. Выбор за вами.

Корпус может быть утоплен в подготовленное в стене углубление или установлен непосредственно на стене.

Встраиваемые конструкции более удобны для скрытой проводки, занимают меньше места, не выделяются, выглядят эстетично и гармонично вписываются в пространство. Однако они более сложны в установке.

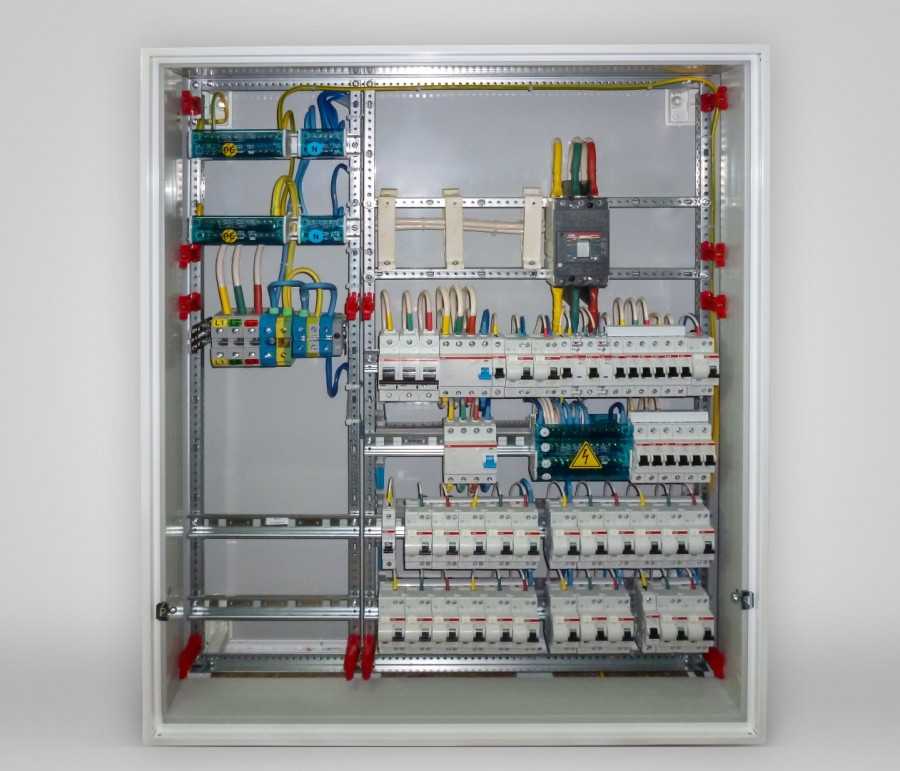

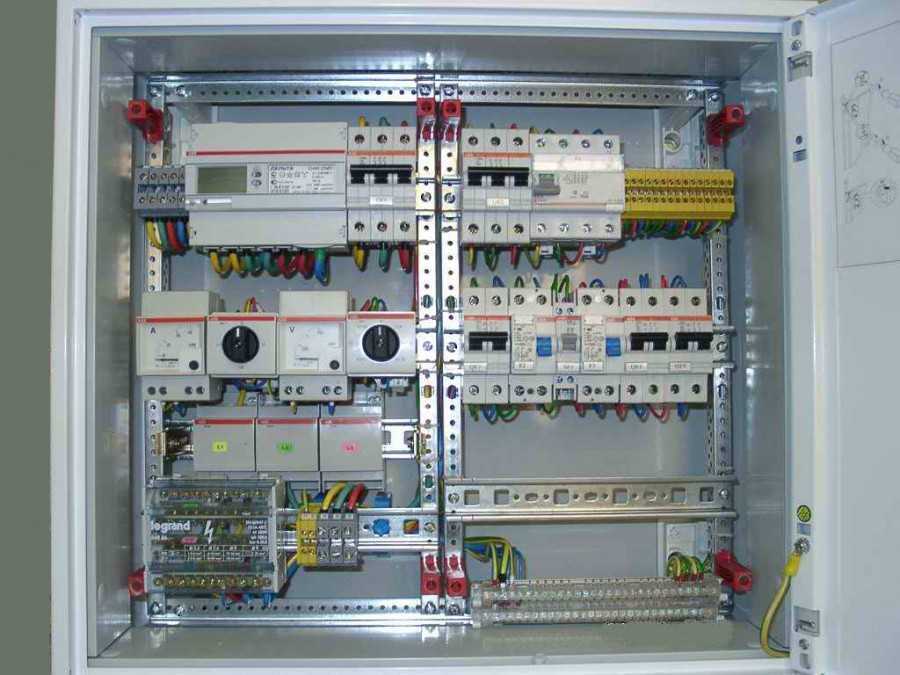

Внутренняя конструкция распределительного щита состоит из следующих основных элементов:

Специальная DIN-рейка, на которой монтируются все автоматические выключатели и другие устройства управления и защиты;
Специальный тип распределительных шин для нейтральных и заземляющих проводников. Заземляющая шина обозначается “PE”, а нейтральная шина – “N”;
Автоматические выключатели, предохранительные выключатели и другие устройства автоматизации и управления, например: освещение, реснички и т.д;
Счетчик потребления электроэнергии;
Проводка, которая соединяет все компоненты распределительного устройства в единую цепь.

В некоторых случаях, напр. в квартирах может не быть счетчика в распределительном щитке и могут быть установлены другие устройства автоматизации и управления, не указанные в спецификации. Присоединение и установка принадлежностей должны производиться в соответствии с описаниями тех устройств, которые к ним присоединяются.
