4) IP 54/55. Предназначен для прямого контакта с водой и поэтому подходит для установки на открытом воздухе без навесов или козырьков.
Типы розеток
Электрическая розетка является одним из основных элементов как бытовых, так и промышленных установок. Выбор розетки в значительной степени определяет безопасность электрифицируемого объекта. Стандартные розетки состоят из двух основных частей – диэлектрического блока с группой контактов и внешней панели. Последние обычно изготавливаются из пластика.
Диэлектрическая часть может быть изготовлена из пластика или керамического материала. Недостатком пластика является то, что он плавится и даже может загореться при высоких температурах. Керамика не воспламеняется. Он полностью сохраняет свои свойства даже при сильном нагревании. Электрические розетки делятся на различные типы по другим критериям.
Огромное разнообразие доступных сегодня розеток объясняется многофункциональностью этих элементов электрической сети. Специфические условия их использования диктуют определенные требования не только к их внешнему виду, но и к функциональности. В данной статье максимально подробно описаны все существующие на сегодняшний день виды розеток, изучив функции которых, вы получите исчерпывающую информацию о различиях в конструкции и принципах работы устройств, предназначенных для подключения.
Типы электрических розеток
В зависимости от конкретных стандартов страны розетки различаются по количеству контактных элементов, а также по форме и размеру. Каждое устройство идентифицируется буквенным обозначением, утвержденным в конце прошлого века Министерством торговли США. Классификация, предложенная американцами, была одобрена другими странами и теперь действует во всем мире:
A – стандарт, который раньше был стандартом, используемым во всей Северной Америке. После США он используется в 38 странах. Этот тип состоит из двух незаземленных плоских контактов, расположенных параллельно. Элемент заземления отсутствует. Сегодня такие устройства все еще можно увидеть во многих старых зданиях, поскольку все они совместимы с современными типами вилок. Актуальным является японский стандарт, который предъявляет дополнительные требования к размерам корпусов изделий.
B – это улучшенная версия стандарта США, дополненная длинным круглым контактом в нижней части конструкции для обеспечения заземления. Помимо США, этот тип электрических розеток используется в Канаде и Мексике. Они также встречаются во многих странах Южной Америки, включая Колумбию, Эквадор и Венесуэлу.
C – является наиболее распространенным стандартом в Европе. Так называемая евророзетка, состоящая из двух круглых контактов, используется в странах СНГ, а также на Ближнем Востоке и в большинстве стран Африканского континента. В данной конструкции отсутствует заземление. В Российской Федерации размеры и требования безопасности для таких изделий указаны в ГОСТ 7396.
D – это устаревший стандарт, ранее использовавшийся британцами на территориях, входивших в состав Британской империи. Сегодня розетки с тремя круглыми контактами, расположенными на вершине треугольника, используются в основном в Индии, но их можно найти и в старых домах в других странах, где в свое время британцы приложили руку к прокладке линий электропередач.
E – современный французский стандарт, который отличается от типа С тем, что имеет заземляющий контакт в верхней части устройства. Подобные силовые элементы также используются в Бельгии и Польше. Когда-то они были выведены в бывшей Чехословакии.
F – Европейский стандарт в виде конструкции с двумя круглыми контактами, дополненными сверху и снизу клеммами заземления. Первоначально эти устройства появились в Германии и стали использоваться для переменного тока. Эти типы розеток и вилок также называются “Schuko”, что является аббревиатурой немецкого “Schutzkontakt”, что дословно переводится как “защитный контакт”. Продукция полностью совместима с российскими и советскими вилками.
G – Британский стандарт, предусматривающий наличие предохранителя внутри вилки. Устройство состоит из трех плоских контактов, двух снизу и одного сверху. Евровилки можно подключать с помощью специального адаптера, в который должен быть встроен предохранитель. Этот тип электросети поддерживается в Ирландии, а также на территории некоторых стран, которые когда-то были британскими колониями.
H – Израильский стандарт – три круглых контакта (до 1989 года использовались плоские контакты), образующие латинскую букву Y. Этот тип электрического соединения уникален, поскольку используется только в Израиле. Другие розетки и вилки абсолютно несовместимы с ним.
I – Стандарт, используемый в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий расположен вертикально внизу и является элементом заземления. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.
J – Швейцарский стандарт, который имеет некоторые сходства с типом С, но отличается тем, что заземляющий контакт отведен в сторону. При подключении евровилки переходники не нужны.
К – Датский стандарт, единственное отличие от французского типа – заземляющий контакт, который установлен непосредственно в вилке, а не в конструкции розетки.
L – Итальянский стандарт, предполагающий совместимость с евровилками типа C. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.
В некоторых случаях старые британские образцы, которые до сих пор используются в Южной Африке, могут быть обозначены буквой M.
Преимущества продукта:
Типы электрических розеток, рекомендуемые для использования в доме или квартире
Для бытового использования электрические розетки можно разделить на 2 типа – обычные и специальные. Обычные используются для всех приборов с небольшой мощностью. Обычные можно выбрать любой марки, производителя и сорта. Они работают в домашних условиях без больших нагрузок, резких перепадов температуры и влаги. Специальная техника включает розетки для электроплит, стиральных и посудомоечных машин.
Кроме того, необходимо выбрать “телефонную” и “компьютерную” розетки. Они выбираются в зависимости от категории кабеля (витая пара) и определяют скорость передачи данных.
Особое внимание следует уделить выбору мебели в ванной комнате. Они должны быть адаптированы к микроклимату помещения – быть водонепроницаемыми и устойчивыми к высоким температурам. Они должны иметь как минимум IP 44, чем выше, тем лучше.
Компании, чьи розетки подходят для домашнего использования, – ABB, Legrand и Schneider Electric. Они зарекомендовали себя как высококачественные и надежные, и вы можете выбрать одну из моделей, подходящую к декору вашего дома.
В России стандартное напряжение в сети составляет 220 В и 380 В. Бытовые розетки рассчитаны на 220 В, промышленные – на 380 В. В других частях света, например, в США и Японии, используется напряжение 100-127 В. Их электроустановки совершенно несовместимы с сетями большой мощности.
Электрические розетки. Типы и виды. Особенности и стандарты
Электрическая розетка – это вилка, используемая для подключения электрических приборов с помощью штекера. Он является частью штекера и состоит из керамической или пластиковой детали, которая не проводит электричество, с неподвижными пружинными контактами, предназначенными для подключения к контактам штекера. Устройство может иметь от 2 до 5 отверстий, каждое из которых отвечает за подключение отдельной проводящей жилы. Согласно стандарту в России и европейских странах, бытовые розетки имеют два круглых отверстия для фазы и нуля.
Типы разъемов
Электрические розетки в разных странах имеют разные стандарты. В разных странах они существенно различаются. Некоторые имеют только два отверстия, а другие – три. Два из них используются для соединения фазного и нейтрального проводника, а третий выполняет функцию заземления. Заглушки могут быть круглыми или прямоугольными в виде полосы. Стандарт, используемый в России, является наиболее распространенным. Он также используется в бывшем Советском Союзе и в Европе.
Различия в вилках электрических розеток значительны, поэтому электрооборудование, предназначенное для внутреннего рынка в одной стране, пригодно для использования в других странах только при использовании адаптеров. Покупатели китайских товаров, использующие мобильные телефоны из Поднебесной, знают об этом не понаслышке. Их зарядное устройство имеет гнездо типа A, в то время как в России используются гнезда типа F и C.
Розетка F-типа – это современная европейская розетка. Он заземлен. Тип C обеспечивает только вилку без подключения к проводу заземления. Также в России и странах СНГ используются электрические розетки, которые могут иметь от 3 до 5 гнезд. Они используются для подключения мощного промышленного оборудования.
Технические данные
В России стандартное напряжение в сети составляет 220 и 380 В. Бытовые розетки рассчитаны на 220 В, промышленные – на 380 В. В других частях света, например, в США и Японии, используется напряжение от 100 до 127 В. Их электроустановки совершенно несовместимы с сетями большой мощности.
Бытовые электрические розетки рассчитаны на мощность 3,5 кВт и ток до 16 А. Этих значений более чем достаточно для таких приборов, как телевизор, стиральная машина или холодильник. Электрическая розетка необходима для включения больших приборов, таких как электрические нагревательные бойлеры и котлы. Промышленная версия этих устройств имеет нагрузочную способность 32А. Они также часто используются в домашних хозяйствах, даже в сетях 220 В, при подключении к котлам, защищая только стандартные проводники – фазу и нейтраль – и заземление, если оно имеется. Это связано с тем, что на рынке часто трудно найти бытовой вариант электрической розетки, подходящей для высоких токов.
Как различать розетки по способу монтажа
В зависимости от способа монтажа может быть установлена электрическая розетка:
- На открытом воздухе.
- В помещении.
Снаружи Электрическая розетка является самой простой в установке, так как она предназначена для подключения кабеля, проложенного по поверхности стены. Он не требует сверления стены и прокладки скрытой проводки. При соединении такой арматуры с конкретным рыхлым основанием, например, газобетонной или глинобитной стеной, прямое крепление недопустимо, так как конструкция может разрушиться вместе с арматурой. По этой причине к стене часто крепится деревянная доска, к которой уже прикреплена сама розетка. Разделитель плит позволяет прикрепить к стене большую площадь поверхности и использовать большее количество крепежных элементов.
Более сложными в установке, но эстетически привлекательными являются интерьер розетки. Они используются при скрытом монтаже проводки, которая встраивается в стену. В этом случае розетка устанавливается в специальную коробку – подрозетник. Это более сложная установка, но обеспечивает более надежную и привлекательную конструкцию.
Модернизированные розетки F и C
С развитием технологий стали доступны усовершенствованные конструкции розеток, соответствующие европейским стандартам F и C. Они значительно дороже, но обладают дополнительными функциями, которые делают их более удобными для использования в определенных условиях.
Электрическая розетка с удлинителем
В эту розетку вставлен витой электрический шнур, вставленный в ведомую розетку. Конструкция позволяет выдвигать центральную часть с вилкой и шнуром, что позволяет подключать приборы, вилки которых не достают до стены. Эти розетки относятся к встраиваемому типу, но их установка еще сложнее, поскольку они требуют большого пространства в стене, чтобы скрыть массивный механизм, втягивающий кабель. Благодаря встроенной пружине кабель можно легко вытащить и при необходимости вставить обратно. Механизм втягивания аналогичен тому, который используется в пылесосах.

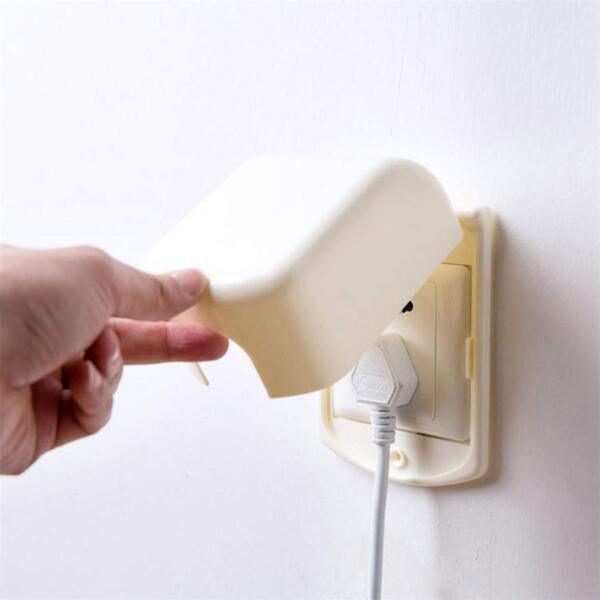

Влагостойкие розетки
Влагозащищенные розетки подходят для использования на фасадах и во влажных помещениях. К ним относятся устройства с классом защиты ip44 и выше. Они имеют специальную герметичную крышку из гибкого материала, которая позволяет герметизировать разъем от попадания воды. Это предотвращает короткое замыкание между фазным и нейтральным проводником из-за поверхностного натяжения влаги.
Розетки с комбинированным выключателем
В продаже имеются электрические розетки со встроенным выключателем. Этот тип электрических аксессуаров позволяет при необходимости отсоединить розетку от электросети. Это может потребоваться, если кабель сломался и оголился возле вилки, что делает прикосновение к нему небезопасным. В этом случае отключение питания от розетки позволяет безопасно вытащить вилку без риска поражения электрическим током.
Временное приспособление
Это позволяет установить время, в которое должно подаваться напряжение. Это позволяет подключать бытовые приборы и настраивать их на автоматическое включение и выключение без дополнительного вмешательства человека. Такие розетки используются аквариумистами для управления освещением. Также электроарматура с таймером полезна при использовании электронагревательных приборов без этой функции.
Устройство механического типа имеет сегменты, расположенные вокруг розетки, каждый из которых обычно соответствует 15 минутам тока. При нажатии на сегмент программируется время, в течение которого будет работать розетка. Если все сегменты нажаты, энергии хватит на 24 часа, как и в обычной розетке. Перед выполнением настроек сначала необходимо установить текущее время. В случае временного отключения электроэнергии установка времени будет прервана, поэтому устройство необходимо откалибровать.
Настенные розетки с ваттметром
Электрическая розетка с ваттметром встречается довольно редко. На его поверхности расположен дисплей, который показывает, сколько энергии потребляет подключенный прибор. Это полезная функция, позволяющая проверить соответствие фактической мощности различных электроприборов данным производителя.
Штекерный экстрактор
Если в розетку установлена герметичная вилка, то при ее выдергивании вся конструкция вырывается из стены. Для решения этой проблемы были разработаны специальные розетки, в которые встроена специальная механическая кнопка. Когда она нажата, внутренний рычаг давит на пробку, выталкивая ее наружу.
Этот вариант полезен, когда материал стены рыхлый. Если вытянуть гнездо, оно сможет выскользнуть вместе с креплениями. С выдвижным механизмом вытаскивать вилку не нужно, поэтому розетка не выдергивается из гнезда.

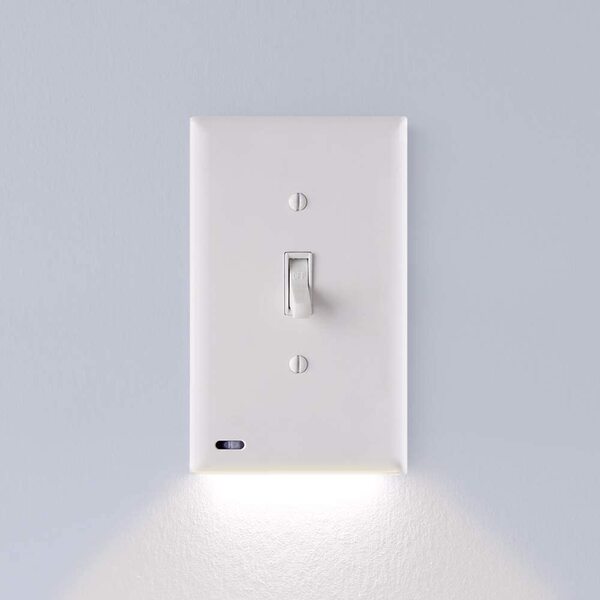

Розетки с подсветкой
Электрическая розетка может быть оснащена световым индикатором, который поможет вам найти ее в темноте. Это полезная функция для арматуры, установленной в доме. С помощью этой розетки можно включить зарядное устройство для телефона или другое оборудование, не включая свет. Такое устройство пригодится, когда дома есть маленькие дети, избавляя их от необходимости будить, включая люстру.
Устройство с выходом USB
Некоторые настенные розетки также оснащены блоком питания для снижения нагрузки. Он имеет внешний выход в виде USB-разъема. Такие электрические устройства позволяют подключаться через USB-кабель для зарядки телефонов, планшетов, фотоаппаратов и видеокамер. Это действительно полезно, особенно если стандартный блок питания поврежден или утерян.
Розетки с дистанционным управлением
Одна из новинок – розетки с дистанционным управлением. Обычно они используют технологию wi-fi и управляются через смартфон с установленным специальным приложением. Такое устройство является доступной альтернативой системе “умный дом”. Вы можете подключать различные электроприборы и затем выключать их без необходимости подниматься и выдергивать вилку из розетки. Лежа на диване, вы можете выключить вентилятор или другой прибор, у которого нет собственного пульта дистанционного управления.
Давайте рассмотрим каждую функцию подробнее.
Особенности выбора переключателя

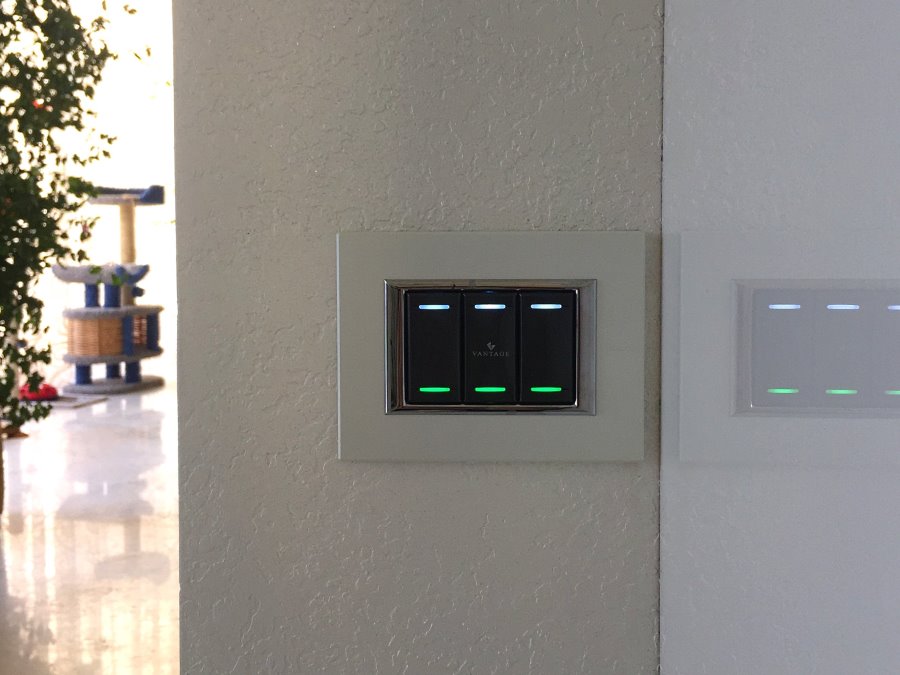

- Кнопочные механизмы наиболее распространены в гостиных: они просты и удобны в использовании и представлены в огромном разнообразии дизайнов, что позволяет легко подобрать подходящую модель для любого интерьера.
Розетки и выключатели – казалось бы, незначительные элементы интерьера, но они имеют большое значение. Правильно подобранные аксессуары позволяют рационально использовать электроэнергию, подключать и эксплуатировать столько устройств, сколько необходимо для комфортной жизни и работы.
Для мощных электроприборов имеются специальные розетки (32A и более). Они оснащены исключительно керамическими основаниями и контактными группами с повышенной надежностью. Эта продукция в основном используется для электрификации промышленных/производственных цехов.
Количество розеток
Помимо одиночных розеток, существуют также многорозеточные розетки. Наиболее популярны одинарные, двойные и тройные модели. Модификации, предназначенные для подключения двух и более потребителей энергии, имеют специальное название – “блочные розетки”.
В дополнение к стандартным розеткам современные устройства оснащены выключателями, гнездами LAN, USB, HDMI и т.д. Это позволяет подключать множество различных устройств к одному устройству без необходимости покупать дорогостоящие адаптеры. Накладки на розетки выглядят эстетично, поскольку накладка на розетку обрамлена внешней декоративной рамкой.
Розетка Werkel с USB-разъемами, которые можно использовать для зарядки смартфона
Распределительная коробка: розетка + выключатель
Дизайн розетки – это самое важное, о чем следует подумать – на рынке представлено множество различных моделей с точки зрения цвета/оттенка, текстуры и декора. Поэтому легко подобрать подходящий вариант для любого интерьера.
