Слоты одного типа могут иметь разные линейные размеры:
Отвертки и шлицевые винты: описание и применение
Прямой шлиц – самый простой и дешевый тип шлица, в виде прямого шлица для плоской отвертки. Он использовался на протяжении веков и используется до сих пор в задачах, не требующих высокого момента затяжки или высокой производительности. Также используется при реставрации старой мебели, автомобилей и бытовой техники. Прямой, плоский клин неудобен для использования с электроинструментами, поскольку инструмент имеет тенденцию выскальзывать из клина, царапая окружающую поверхность, и не обеспечивает центрирование. Из-за этих недостатков он был заменен другими типами слотов.
Плоские отвертки можно затачивать по-разному: классическим способом, когда две плоские поверхности расположены под небольшим углом, или полым способом. Радиальная заточка предпочтительнее, так как она менее подвержена выбросу инструмента, и меньше вероятность поломки гнезда, но такие отвертки неудобны при неправильном использовании (забивание, расклинивание, сгибание и т.д.).
В России прямой паз стандартизирован в ГОСТ 24669-81.
Слот для монет
Паз для монет с вогнутой нижней поверхностью используется там, где не предусмотрен доступ к инструменту. Монета или другой плоский предмет подходит для поворота такой прорези. Это гнездо, которое часто встречается в крышках батарейных отсеков бытовых приборов, таких как велосипедные компьютеры.
Hi-Torque
Муфта Hi-Torque была разработана компанией Alcoa Fastening Systems для задач, где требуется высокий крутящий момент, а крепеж должен часто входить и выходить. Он имеет радиальную выемку в отличие от обычной плоской выемки.
Крест
Соединение двух плоских шлицев под прямым углом. Обеспечивает своего рода резервирование, если по какой-то причине один плоский шлиц выходит из строя, можно использовать второй шлиц.
Поперечные шлицы
Следующие сплайны называются “крестовыми сплайнами”, поскольку они основаны на форме креста, их также можно назвать “крестовыми” или “плюсовыми” сплайнами. Двойной крестообразный сплайн не входит в эту группу, поскольку он представляет собой комбинацию двух простых сплайнов, а не отдельную форму. Некоторые из этих типов поперечных углублений описаны в ISO 4757. Поперечные углубления для болтов.
Фриасон
Тип шлица Frearsonтакже известный как Рид и Принц описанный стандартом ANSI Type II Cross Recess, очень похож на тип Phillips, но имеет более острую кромку и больший угол наклона наконечника отвертки. Одно из преимуществ перед крестообразными заключается в том, что одна отвертка подходит для всех размеров винтов. Крепежи с таким типом гнезда можно встретить в зарубежном морском оборудовании, и для их правильной работы требуется отвертка типа Friason. Четкие, острые края позволяют передавать большие крутящие моменты, в отличие от шлица типа Phillips, который при больших крутящих моментах стремится вытолкнуть инструмент из шлица. Разработанные английским изобретателем по имени Фриасон в 19 веке, изделия с этим слотом производились с конца 1930-х до середины 1970-х годов. Reed & Prince Mfg. из Вустера, штат Массачусетс, подала заявление о банкротстве в 1987 году и была ликвидирована в 1990 году. Другая компания, Reed & Prince Manufacturing Corporation, теперь из Леоминстера, штат Массачусетс, приобрела некоторые активы, включая название в ходе ликвидации.
Phillips
Крестообразное углубление “Phillips” по ГОСТ 10753-86 тип H, а также крестообразное углубление тип I по стандарту ANSI. Это единственное гнездо типа Phillips, широко используемое в СССР, и поэтому почти все советские крестовые отвертки имеют это гнездо.
Этот тип слота был разработан Джоном П. Томпсоном, который после безуспешных попыток заинтересовать производителей продал патент бизнесмену Генри Филлипсу. Филлипс основал компанию Phillips Screw Company, усовершенствовал конструкцию гнезда и выпустил свой продукт на рынок. Срок действия первоначального патента истек в 1966 году, но компания Phillips Screw Company продолжала совершенствовать конструкцию гнезда.
American Screw Company стремится к разработке более высокопроизводительных винтов и успешно патентует свои инновации. Другие производители крепежа отказались от этих решений, поскольку сложная форма паза делала процесс производства намного сложнее, чем простое фрезерование плоского паза. Таким образом, предложенная компанией конструкция пазового инструмента позволила решить некоторые проблемы, связанные с простым плоским пазовым инструментом – тенденцию к выскальзыванию инструмента, необходимость точного выравнивания, чтобы избежать выпадения паза, и неудобство работы с электрическими и пневматическими инструментами.
Пазовые инструменты типа Phillips обозначаются буквами “PH” и номером размера 0000, 000, 00, 0, 1, 2, 3 или 4 (в порядке возрастания размера); номер не указывает на конкретный геометрический размер и является условным.
Торцевая головка типа Phillips значительно отличается от внешне похожей головки типа PoziDriv.
Этот торцевой ключ часто критикуют за то, что он выталкивает инструмент при затягивании, что приводит к меньшему моменту затяжки по сравнению с другими торцевыми ключами Phillips. Долгое время существовало широко распространенное мнение, что это было сделано намеренно, якобы для того, чтобы алюминиевые самолеты можно было собирать без чрезмерной затяжки. Никаких доказательств в пользу этой гипотезы найдено не было, и это “преимущество” не фигурирует в описании оригинального патента. Тем не менее, в дополнении 1949 года к патенту США № 2,474,994 описана эта особенность.
Pozidriv
Schlitz Pozidriv – Улучшенная версия гнезда типа Phillips. Стандарт ANSI называет его “тип IA”. В России он описывается ГОСТ 10753-86 Тип Z.
Шлиц был запатентован компанией GKN Screws and Fasteners в 1962 году. Конструкция шлица специально разработана для передачи большего крутящего момента, чем шлиц типа Phillips, и с меньшей вероятностью выталкивания инструмента из шлица. Он очень похож на гнездо типа Supadriv и совместим с ним.
Отвертки Pozidriv часто маркируются буквой ‘PZ’ и цифрой, указывающей на размер: 0, 1, 2, 3, 4 или 5 (в порядке возрастания размера). Цифры указывают на условный размер и не представляют собой точный геометрический параметр.
У торцевой головки Pozidriv есть дополнительные ребра на отвертке и крест на головке торцевой головки, чтобы визуально отличить ее от торцевой головки типа Phillips. Дополнительные ребра и разметка повернуты на 45° относительно основного креста паза.
В то время как края отвертки Phillips имеют небольшой радиус (что приводит к выскальзыванию инструмента из гнезда при высоком крутящем моменте), отвертка Pozidrive имеет параллельные края. Наличие дополнительных символов для идентификации усложняет процесс производства.
Типы Philips и Pozidrive, хотя и кажутся идентичными, не являются взаимозаменяемыми. Бит флип-флопа не плотно входит в гнездо бита позитдрива, а бит позитдрива повреждает гнездо флип-флопа своими острыми плоскими краями. Контакт между шлицем и инструментом не идеален (точечный контакт), и при приложении усилия повреждается и изнашивается как сверло, так и шлиц инструмента.
Supapariv
Тип шлица Supadriv по внешнему виду и функциям очень похож на шлиц positdrive и является дальнейшим развитием positdrive от той же компании. Описание positdrive также применимо к отвертке supadriv. Хотя для каждого гнезда существует своя отвертка, в большинстве случаев один и тот же тип отвертки можно использовать для гнезд supadriv и positdriv без вреда и последствий. Supadriv и posidriv немного различаются в деталях: более поздний supadriv допускает некоторое осевое движение отвертки, в то время как posidriv должен быть строго соосным.
Филлипс II
Phillips II совместим с традиционными отвертками Phillips, но имеет вертикальные ребра внутри крестообразного углубления, которые зацепляются за паз на отвертке, тем самым уменьшая эффект вытаскивания гнезда. Пазы на отвертке обозначены как “ACR” (Противовыбросовые ребра).
Французский шлиц
Французский сплайн, также известный как BNAE NFL22-070 в соответствии со стандартным номером Бюро нормализации авиации и космического пространства (Bureau de normalisation de l’aéronautique et de l’espace). Он имеет градуированную поперечную прорезь, маленькую в центре и более крупную ближе к краю.
JIS B 1012
Японский стандартный слот JIS B 1012 это инструмент, широко используемый в японских машинах. Внешне он похож на паз “Phillips”, но предназначен для минимизации эффекта выталкивания инструмента из паза и, соответственно, повреждения паза “Phillips”. На голове обычно ставится точка с одной стороны креста.
Специальная крестовая отвертка стандарта “JIS” для использования с этими шлицами производится и продается.
Морторк
Слот Морторк Phillips Screw Company, для использования в автомобильной и аэрокосмической промышленности. Конструкция этих шлицев характеризуется малым весом, низким профилем и высоким передаваемым крутящим моментом, что снижает риск разрушения шлицев.
Квадрат
Квадрат (слот Робертсона)
Schlitz Робертсонтакже известный как квадрат или Scrulox описанный в стандарте ANSI как Type III Square Center, имеет квадратное углубление на винте и квадратную сопрягаемую часть на инструменте. И инструмент, и паз имеют небольшой конический наконечник для холодного формования паза и облегчения введения инструмента в паз. Инструменты Robertson slot распространены в Канаде и постепенно завоевывают популярность в других странах. Истечение срока действия патентной защиты и сочетание преимуществ сделали изделия с этим пазом популярными в деревообрабатывающей промышленности.
Шлиц Robertson удобен для работы одной рукой, так как способен удерживать винт на отвертке. Форма шлица также позволяет частично снимать заусенцы с головки винта.
Квадратное (а также треугольное) внутреннее замочное отверстие в головке винта было изобретено за десятилетия до того, как канадец П. Л. Робертсон в 1908 году изобрел шлиц Робертсона, отвертку для него и получил патент в 1909 году в Канаде и в 1911 году в США (#1,003,657). Однако, как и многие другие “умные” шлицевые формы, запатентованные в 1860-1890-х годах, массовое производство в период действия патента так и не было налажено, не в последнюю очередь из-за технологической сложности.
Современной реинкарнацией слота Робертсона является слот Nüvo, который обратно совместим с квадратом Робертсона, но имеет закругленные края, что, по заявлению производителя, “значительно уменьшает биение и риск поломки слота, а также позволяет работать одной рукой”.
Сплайны из комбинации квадратов
LOX-Recess
Устройство LOX-Recess было изобретено Брэдом Вагнером и производится по лицензии компаниями Hitachi, Dietrick Metal Framing и Grabber. Щелевая конструкция состоит из четырех пересекающихся квадратов с 12 точками контакта для увеличения передачи крутящего момента, снижения износа и потери инструмента.
Двойной квадрат
Двойная квадратная розетка получается при объединении двух сплайнов Робертсона, полученных путем наложения их под углом 45 градусов, для формирования восьмиконечной звезды.
Тройной квадрат (XZN)
Тройной квадратный сплайн, также известный как XZN, получается путем наложения трех квадратов с взаимным поворотом на 30°. Получившаяся двенадцатиконечная звезда имеет угол 90° в своей вершине. Размер квадрата аналогичен размеру, используемому в гнезде Робертсона, поэтому крепеж может быть повернут отверткой для системы Робертсона, но с гораздо меньшим максимально допустимым крутящим моментом.
Размеры инструментов обозначаются M4, M5, M6, M8, M9, M10, M12, M14, M16 и M18, обозначают условные размеры и не имеют отношения к метрической системе маркировки крепежа.
Тройной квадрат внешне очень похож на двойной шестиугольник, также образуя двенадцатиконечную звезду, но угол вершины двойного шестиугольника составляет 120°, что делает шлицы несовместимыми и требует особой тщательности при выборе инструмента. Попытка использовать неправильный инструмент приведет к поломке паза при приложении крутящего момента.
Винты с тройным квадратным внутренним шестигранником используются в системах с высоким крутящим моментом, например, в головках цилиндров двигателей внутреннего сгорания. Головки этих крепежных элементов обычно закалены для повышения прочности и долговечности. Популярен у немецких производителей автомобилей, таких как BMW, Opel, Mercedes, Porsche и других марок Volkswagen Group (Audi, Seat, Skoda и Volkswagen).
Внутренние шестигранные головки
Шестигранная головка (HEX, Allen)
Внутренний шестигранник имеет шестигранное углубление для подходящего ключа или биты (шестигранные ключи часто называют шестигранником в США и инбусом в Германии). Антивандальные версии розеток могут иметь центральный штифт, что требует использования ключа с насечкой. Стандартизированы международными и национальными стандартами ISO 4762 (ГОСТ 11738-84), ISO 4026 (ГОСТ ISO 4026-2013), ISO 4027 (ГОСТ Р ИСО 4027-2013), ISO 4028 (ГОСТ Р ИСО 4028-2013), ISO 4029 (ГОСТ Р ИСО 4029- 2013).
Паз для внутреннего шестигранника может быть дюймового размера, поэтому инструмент из метрического набора будет неплотно входить в паз с риском повреждения паза (“соскальзывания” стенок).
Немецкая компания Bauer & Schaurte запатентовала шестигранный паз в 1936 году в Германии и рекламировала продукцию на его основе. Термин “инбус” возник как аббревиатура для обозначения Наnensechskant Bауэр u. Schaurte (перевод с немецкого: “внутренний шестигранник Bauer & Schaurte”), аналогично популярному в США термину “гаечный ключ Аллена”. Во многих странах его ошибочно называют “imавтобус”.
Двойной шестигранник
Слоты на Двойной шестиугольник получается путем наложения двух шестиугольников для формирования 12-точечной звезды и может быть повернут с помощью обычного шестиугольника. Двойной шестиугольник не совместим с тройным квадратом и сплайнами, хотя внешне они похожи.
Он способен передавать больший крутящий момент, чем обычный шестигранник, но требует высокой точности и качественного металла, чтобы избежать вытягивания кромок.
Вне закона
Тип шлица Вне закона имеет углубление в виде ступенчатого шестигранника; чем больше размер головки, тем глубже углубление и тем больше ступеней оно вмещает. Основная идея заключалась в том, чтобы обеспечить совместимость головок разных размеров с битой, чтобы одну отвертку можно было использовать для забивания всех винтов с данным типом гнезда.
Пятиугольная розетка
Pentalobe
Pentalobe (часто путают с пятиугольным вариантом Torx) – это пятиугольное гнездо, разработанное компанией Apple и используемое в ее продуктах для уменьшения несанкционированной разборки. Впервые он был использован в середине 2009 года для крепления батареи MacBook Pro. Миниатюрная версия была использована в iPhone 4 и более поздних моделях, MacBook Air (модели конца 2010 года) и MacBook Pro с дисплеем Retina. В продаже имеются недорогие крестовые отвертки. Размеры разъемов включают TS1 (также известный как P2 или 0,8 мм, используется в iPhone 4 и более новых моделях), TS4 (также известный как P5 или 1,2 мм, используется в MacBook Air [конец 2010 года], MacBook Pro с экраном Retina и MacBook 2015 года) и TS5 (также известный как P6 или 1,5 мм, используется в аккумуляторе MacBook Pro 2009 года). Маркировка инструмента с префиксом TS может ввести в заблуждение, поскольку этот префикс используется для торцевого инструмента Torq-set.
АСТЕР вдавливание
Углубление ASTER было разработано компанией LISI Aerospace для замены шестигранного гнезда на более надежное решение для крепления композитных панелей самолетов. Этот тип шлица предназначен для удержания в инструменте и используется для односторонней затяжки.
Антивандальный TORX PLUS
Антивандальная версия торцевой головки Torx Plus имеет углубление в форме звезды с пятью лучами и штифтом в центре. Используется в качестве инструмента для защиты от вскрытия, поскольку наконечники такого типа редко встречаются в стандартных наборах инструментов.
Слот в форме звезды
Слот в форме звезды (ГОСТ Р ИСО 10664-2007) – это прорезь в крепежном элементе, также известная как Torx, часто называемый “шестерней”. Он был разработан для передачи большего крутящего момента, чем другие типы шлицевых соединений, доступные на рынке в то время. Он был разработан в 1967 году компанией Camcar Textron. Torx очень популярен в автомобильной и электронной промышленности, так как обеспечивает высокий крутящий момент, не изнашивает инструмент и не вызывает усталости оператора, поскольку оператору не приходится прикладывать давление на инструмент, чтобы он не выскочил из паза. Антивандальная версия розетки имеет штифт в центре, что требует специальной версии отвертки с углублением для штифта. Благодаря своей шестигранной симметричной форме отвертки torx можно использовать в качестве импровизированного ключа для внутренних шестигранников, при условии, что они имеют подходящий размер. Срок патентной защиты торцевой головки torx истек, а “torx” по-прежнему является зарегистрированной и юридически защищенной торговой маркой.
Torx Plus
Torx Plus Запатентованная, улучшенная версия торцевой головки torx. Он имеет более короткие стержни для еще большего момента затяжки и снижения нагрузки на инструмент. Имеются как мужские, так и женские варианты.
Torx Paralobe
Дальнейшее развитие торцевой головки Torx Plus.
Инструмент для нарезания резьбы Torx
Нарезание резьбы Torx Разновидность торцевой головки Torx с дополнительным углублением (и штифтом на отвертке) для уменьшения биения и смещения при затягивании. Обратная совместимость со стандартными инструментами Torx.
Комбинированный клин
Некоторые крепежные детали могут иметь комбинированный паз, получаемый путем сочетания двух типов пазов – например, крестообразного и плоского. Такие комбинации часто встречаются в мебельной фурнитуре и электротехнических изделиях (например, выключателях), позволяя использовать оба типа отверток, хотя и ценой некоторой потери усилия и максимального момента затяжки. PH/S и PZ/S – комбинация крестовой и плоской отверток (иногда их называют “отвертками электрика” из-за особой популярности крестовых отверток в электротехнических изделиях). Эта отвертка помещается только в комбинированную розетку и обеспечивает максимальное удобство при выполнении профессиональных работ, сводя к минимуму риск выпадения розетки.
В дополнение к комбинациям двух типов шлица (Phillips+шлиц плоский, posidriv+шлиц плоский, Phillips+квадрат, torx+шлиц плоский) возможны комбинации трех типов, напр. Phillips+шлицевая плоская+квадрат или внешний шестигранник+phillips+шлицевая плоская.

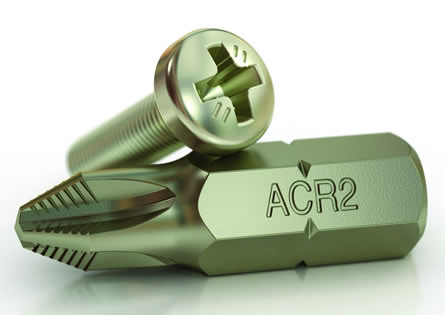

ACR Phillips II Plus
ACR Phillips II Plus подходит как к крестообразной отвертке PH2, так и к квадрату Робертсона №2, но наконечник Phillips II Plus с предохранительным фиксатором дает наилучшие результаты.
Крестообразные/квадратные.
Комбинированная крестовая отвертка и отвертка с квадратной головкой Робертсона. В сочетании со специальным инструментом они могут передавать больший крутящий момент, чем каждый тип в отдельности.
Плоский/торкс клин
Комбинация шлица со звездочкой и шлица под плоскую отвертку. Крепежи с таким комбинированным гнездом иногда используются компанией Compaq, они обладают всеми преимуществами звездообразного гнезда при изготовлении и удобны при ремонте, позволяя использовать только плоскую отвертку. Головка винта имеет буртик по краю, чтобы предотвратить выскальзывание плоской отвертки из шлица.
Сцепление
Существует два типа муфт: Тип A и тип G. Тип A, также известный как стандартный тип, имеет форму галстука-бабочки с круглым углублением в центре. Он устанавливался на легковые, грузовые автомобили и автобусы GM в 1940-х и 1950-х годах.
Тип G напоминает галстук-бабочку, но без круга в центре. Болты такого типа можно отвернуть обычной плоской отверткой. Его можно встретить на кемперах и автофургонах.
Для ручного отвинчивания
/>Гайки и болты с высокой головкой (с накаткой) и барашковые гайки в виде двух вертикально расположенных лопастей используются для откручивания крепежа без применения инструментов. Возможно сочетание обычной головки Phillips с дополнительным внешним пазом для пальцев, например, в корпусах компьютеров. Этот тип крепежа используется там, где требуется частая регулировка (штативы, суппортные зажимы, столярные инструменты).
Внешний клин
Внешний шлиц предназначен для использования инструмента с выемкой правильной формы. Преимущество внешнего шлица на крепеже заключается в отсутствии углубления, в котором может скапливаться вода, грязь или краска. Кроме того, использование внешнего шлица обычно требует приближения инструмента перпендикулярно оси крепежа, что позволяет использовать внешний шлиц в компактных конструкциях, обеспечивая минимальный зазор для обслуживания. Поскольку наружный шлиц должен выступать над поверхностью, крепеж с наружным шлицем редко используется в углубленных отверстиях.
Квадрат
Наружный шлиц для квадрат Их можно использовать вместе с разводными ключами, традиционными серповидными ключами подходящего размера и торцевыми ключами на 8 или 12 точек. В 19 веке и начале 20 века крепеж с квадратной головкой был дешевым и простым в производстве по сравнению с другими вариантами. Сегодня более популярна шестигранная форма торцевых головок, поскольку она обеспечивает более удобное крепление гаечного ключа и позволяет поворачивать торцевую головку в труднодоступных местах на минимальный угол.
Шестигранник
Внешний шестигранник – наиболее распространенная форма головки болта, стандартизированная, например, ISO 4032 и ISO 4033 или описанная в стандартах на крепеж (например, ГОСТ 7798-70). Шестигранная форма головки болта предпочтительнее квадратной, так как позволяет закручивать болт в труднодоступных местах с минимальным углом наклона инструмента. В качестве инструментов используются гаечные ключи, торцевые ключи, шестигранные торцевые ключи и 12-гранные торцевые ключи.
Пентагон
Пятиугольный шлиц был использован для максимальной несовместимости с существующими инструментами – отсутствие пятиугольных торцевых ключей или головок в популярных наборах инструментов, а также нечетное количество граней, и, следовательно, отсутствие параллельных граней, затрудняет поворот этого шлица с помощью инструмента типа перекидных клещей. Это сделало пятиугольный паз популярным в качестве антивандальной и охранной меры для ограничения несанкционированного доступа к пожарным гидрантам, газовым клапанам и т.д.
Внешний Torx
Внешний Torx – это вариант звездообразного соединителя, но вместо углубления в форме звезды выполнена внешняя форма головки винта. Внешний инструмент Torx обозначается префиксом “E” и не имеет тех же размеров, что и внутренний инструмент Torx с префиксом “T”. (Это означает, что головка E40 слишком велика для биты T40. Размер E8 подходит к биту T40). Крепежи с таким типом шлица очень популярны в автомобильной промышленности.
12 баллов
12-гранная муфта производится путем наложения двух шестигранных муфт с взаимным поворотом на 30º. Для этого типа торцевых головок подходят стандартные торцевые ключи с 12-гранными головками.
Антивандальные типы
Антивандальные розетки – это типы розеток, задача которых – затруднить доступ посторонних лиц, как в общественных местах (например, прикрепление вывесок), так и затруднить вскрытие и ремонт электронных устройств посторонними лицами. Антивандальные действия часто основаны на том, что отвертки для требуемого гнезда отсутствуют в стандартных наборах инструментов и их трудно найти в продаже.
В некоторых случаях производитель может заменить редкий, но стандартный тип шлица своим собственным, защищенным патентом, который не только максимально затрудняет несанкционированное отвинчивание, но и преследует любого независимого производителя отверток, не имеющего лицензии патентообладателя на его производство.
Примеры патентованных пазов включают T-Groove, Slot-Lok, Pentagon, Tork-Nut, T-Slope.
Отрывные болты
Отрывные болты, также известные как срезные болты (“shear-off bolts” в зарубежных каталогах), представляют собой тип крепежа, который имеет тонкую шейку между шестигранной головкой болта и основным корпусом. При затягивании такого болта тонкая шейка ломается и остается гладкая круглая полусферическая или коническая головка. Он используется для того, чтобы затруднить откручивание стандартными методами – замки зажигания автомобилей, уличные знаки, тюремные замки и т.д. Помимо отрывных болтов, существуют также отрывные гайки, которые работают по аналогичному принципу. Обычно такой болт невозможно извлечь, не повредив его физически.
В невандальных и незащищенных областях применения отрывные болты используются как компонент со встроенным ограничителем затяжки – например, пластиковые винты для крепления фитингов к керамической сантехнической арматуре, отрывная головка гарантирует, что винт не будет затянут слишком сильно и не повредит керамику. Отрывные болты в кабельных наконечниках и кабельных соединителях обеспечивают минимальный момент затяжки, так как при затяжке необходимо отломить головку. Некоторые отрывные болты могут иметь прорезь в головке для последующей регулировки или удаления.
Бристоль
Бристольский паз имеет четыре или шесть радиусов. Выступы на шлицевых ключах выполнены методом волочения, что означает, что они слегка подрезаны. Преимуществом такого паза является правильный перпендикулярный, а не тангенциальный вектор приложения силы при повороте паза инструментом, что сводит к минимуму риск выпадения паза. По этой причине бристольский шлиц используется в мягких металлах. По сравнению с внутренним шестигранником, шлиц Bristol обеспечивает гораздо более высокий крутящий момент, лишь немного превышающий крутящий момент шлица torx. Запатентован в США в 1913 году. Этот тип шлица используется в высококлассных самолетах, телекоммуникационном оборудовании, камерах, воздушных тормозах, сельскохозяйственной технике, астрономическом оборудовании и иностранной военной технике.
Этот тип шлица используется в авиации, высококлассном телекоммуникационном оборудовании, камерах, воздушных тормозах, сельскохозяйственной технике, астрономическом оборудовании и иностранной военной технике. Версии со штифтом в центре встречаются в игровых приставках, чтобы предотвратить использование плоской отвертки в качестве импровизированного гаечного ключа.
Щелевой тип строка – японский щелевой тип, как с внутренним углублением, так и с внешним углублением (включая штифт). Крепежные элементы часто называют просто “винтами с головкой”. Также из-за использования в игровых устройствах они получили прозвище “винты с игровой битой” Винты с таким шлицем можно было встретить в компьютерах BM, а также на картриджах приставок Nintendo Sega.
Размеры пазов маркируются ALR2, ALR3, ALR4, ALR5, ALR6; внешние пазы – ALH2, ALH3, ALH4, ALH5, ALH6, антивандальные версии со штифтом маркируются буквой “T”, например, ALR3T.
В Японии размеры шлица часто обозначаются DTC-20, DTC-27, DTC-40 (снят с производства) и DTC-45, с размерами головки винта 3,2 мм, 4,6 мм, 6,4 мм и 7,7 мм. Наиболее распространенные размеры, используемые в бытовой электронике, – DCT-20 и DTC-27.
Однонаправленный
Однонаправленная щель, также известная как Однонаправленный специально разработан для обеспечения вращения только в одном направлении. При попытке открутить такой крепеж инструмент выталкивается из гнезда, в то время как для затягивания подходит обычная плоская отвертка. Используется как “антивандальное” крепление для предотвращения несанкционированного отвинчивания.
Если необходимо удалить такие крепежные элементы, необходимо использовать специальные инструменты, например, винтовые экстракторы с просверленной головкой.
В кофемашинах Jura Electroapparate используется собственное запатентованное овальное гнездо для предотвращения самостоятельного ремонта пользователем. Отвертки для этого типа шлица обычно можно приобрести у продавцов запчастей для кофемашин.
Polydrive
Плоская отвертка polydriveтакже известный как RIBEпредставляет собой щель в форме звезды с закругленными кончиками. Он используется в автомобильной промышленности для задач, требующих высоких моментов затяжки.
Собственные шлицы
На рынке существуют компании, производящие крепеж с необычными запатентованными типами шлицев, например, Slot-Lok и Avsafe. Гнездо имеет круглую или овальную форму с набором выступов и углублений, требующих точного сопряжения с отверткой для завинчивания или отвинчивания.
Для дополнительного уровня безопасности вместо относительно стандартных изделий могут использоваться уникальные изделия, требующие прецизионных сопрягаемых деталей, при этом производитель поставит соответствующий инструмент только после документального подтверждения права собственности (аналогично ключам от замка).
Шлицевые крепежи Ultra-Lok и Ultra-Lok II имеют контурное углубление, для которого требуется аналогичная ответная часть, не имеющаяся в продаже и практически гарантированно недоступная для обычного человека. Еще один тип защитных винтов – винты со шлицем Key-Rex, используемые, например, в урнах для голосования или банковских сейфах. Хорошим примером предметов, для которых требуются винты с фирменным шлицем, являются велосипеды и скутеры в общественных пунктах проката, чтобы защитить содержимое от кражи или модификации.
Примером такого типа крепежных изделий, продаваемых широкой публике, являются “секретки” – винты с головкой уникальной формы для предотвращения кражи автомобильных колесных дисков, которые можно открутить только с помощью комплектного ключа, который есть только у владельца автомобиля. Аналогичные изделия также доступны для велосипедных колес и седел.
Внутреннее шестигранное гнездо со штифтом
Антивандальная” версия внутреннего шестигранника содержит центральный штифт, который не позволяет использовать обычные шестигранные ключи и требует специального исполнения с углублением в центре. Центральный штифт также препятствует проворачиванию винта достаточно большой маленькой плоской отверткой.
Torx со штифтом
Torx со штифтом – Распространенной ошибкой в антивандальных крепежах является звездообразное углубление со штифтом в центре, которое не позволяет использовать инструмент Torx без углубления и препятствует применению плоской отвертки подходящего размера.
Гаечный ключ
гаечный ключ или торцевой гаечный ключ (“гаечный ключ”, “змеиные глаза”) – это тип паза в виде двух отверстий или плоского паза с выступом в центре. Паз используется как антивандальный – для крепления панелей лифта, информационных табло и т.д.
Производитель ножей и оружия Microtech использует свою собственную версию гнезда с тремя отверстиями.
Звездочка с 12 лопастями
Тип шлица 12-шлицевая звездочка имеет 12 одинаковых отверстий по окружности, а угол при вершине равен 60°. Получен путем наложения четырех равносторонних треугольников с взаимным поворотом на 30°. Шлиц был частью устаревшей американской системы оптимального метрического крепежа и был описан в ASTM B18.2.7.1M, который был отозван (отменен) в 2011 году, что сделало этот тип шлица устаревшим. Шлиц использовался для винтов диаметром 5, 6,3, 8, 10, 12, 14, 16 и 20 мм. Преимуществом шлица было то, что инструмент не выскальзывал, что обеспечивало возможность использования шлица в условиях, требующих высоких моментов затяжки, а также вандалоустойчивость.
Torq-set
Torq-set – это поперечный паз для крепежа, требующего высокого момента затяжки. Прорези немного смещены и не пересекаются в одной точке. Хотя это потайное гнездо, оно не подходит для отверток типа Phillips и Pozidriv. Крепеж с таким типом гнезда используется в военной авиации, например, на самолетах E-3, P-3, F-16, Airbus, Embraer и Bombardier Inc. Компания Phillips Screw Company является владельцем торговой марки и производителем этих крепежных изделий со шлицем.
Треугольник
Треугольный шлиц (часто называемый “TA”) имеет форму треугольного углубления в головке винта и используется для ограничения несанкционированного доступа. Он встречается в детских игрушках, бытовой технике, кухонных плитах и чайниках. Антивандальные свойства этого паза невысоки, так как его можно повернуть подходящей шестигранной отверткой или отверткой с небольшим шлицем. Он отличается от аналогичного слота “Tri-point-3” прямыми гранями.
Трехточечный
Трехточечный также известен как TP Или введите Y. Используется для ограничения вскрытия электронных устройств, включая компактные игровые устройства Nintendo, мобильные телефоны Sanyo и Kyocera и цифровые камеры Fuji. Apple использует Y-образные болты для крепления батарей в MacBook Pro 2010 и 2011 годов, а также миниатюрные версии в Apple Watch, iPhone 7 и iPhone X.
Штатив-3
TP3 (иногда может называться трехлопастной или три-лобулярный) имеет углубление в форме треугольника Рело, что делает его частично антивандальным, так как этот паз невозможно провернуть подходящей шлицевой отверткой. Он содержится в некоторых игрушках, батарейных отсеках электрических зубных щеток, видеоиграх, батарейных отсеках пылесосов Roomba. Обычно используются шлицевые отвертки четырех размеров: A = 2 мм, 2,3 мм, 2,7 мм и 3,2 мм.
Трехканавка
Тип шлица Трехканавка или Т-образный паз используемый для защиты от вандализма, представляет собой усеченный конус с тремя радиальными прорезями. Форма усеченного конуса затрудняет захват головки винта или гайки плоскогубцами. Нечетное количество пазов также затрудняет откручивание с помощью вращающихся клещей.
Трехкрылый
Трехкрылый (зарегистрированная торговая марка компании Phillips Screw Company) имеет треугольную форму, при этом радиусы смещены относительно радиуса, а не сходятся, как у трехконечного, образуя в центре треугольную полость.
Конструкция пазов была адаптирована и использована в аэрокосмической промышленности в начале 1970-х годов на самолете L-1011 компании Lockheed, но дала противоречивые результаты из-за жалоб на сбои при сборке. McDonnell Douglas использовал это гнездо в качестве основного на соединителе в своих коммерческих самолетах. British Aerospace и Airbus также использовали этот тип гнезда разъема. Сегодня это крепление можно встретить в электронных устройствах в качестве защиты от несанкционированного ремонта.
Размеры суставов
Шлицы одного типа могут иметь разные линейные размеры:
- Прямые шлицы – на разную глубину/ширину;
- Другие формы имеют размеры, указанные в стандартном номере гнезда (например, PH2 – Phillips, обычно используется в винтах диаметром 4-5 мм).
За некоторыми исключениями, бита отвертки подходит только к пазам определенных размеров.
Варианты дизайна
Многие отвертки имеют один или несколько из следующих вариантов конструкции.
Храповой механизм (реверсивная отвертка)
Более сложной разновидностью отвертки является храповой механизм, в котором хвостовик с битой свободно вращается в рукоятке в одном направлении. Такая конструкция позволяет работать одной рукой без захвата рукоятки. В зависимости от выполняемой функции (отвинчивание или завинчивание) необходимо изменить направление вращения шпинделя. Для этого храповой механизм оснащен рычагом, ползунковым переключателем или муфтой. Среднее положение переключателя блокирует вращение стержня в рукоятке.
Вставки для отверток (сменные биты, биты)
Отвертки также бывают универсальными, которые имеют рукоятку, на которую можно установить ряд головок для винтов или сменных головок различных типов и размеров. Крепление осуществляется с помощью магнитной или пружинной рукоятки (отверточные биты с приводным наружным шестигранником, например, по ГОСТ 30092-93, или сменные вставки для универсальной отвертки с следящим кулачком по ОСТ 1 52461-01 и так далее), цангового обжима или каким-либо другим способом. Отвертки с плоской головкой выпускаются различной длины.
Разговорное название отвертки “бита” не используется в официальной технической документации.
Отвертки – это принадлежности (расходные материалы) для шуруповертов и отверток.
Увеличение или уменьшение длины стебля
Обычно длина стержня, выступающего из ручки, составляет от 100 до 200 мм. Для работы в труднодоступных местах длина стержня может быть значительно увеличена, а для работы в узких местах – уменьшена (часто при одновременном уменьшении длины рукоятки). Отвертки с возможностью изменения длины хвостовика, выступающего из рукоятки, встречаются редко – рукоятка снабжена специальным фиксатором, который удерживает хвостовик в выбранном положении.
Рукоятка может иметь пистолетную или Т-образную рукоятку.
Для увеличения крутящего момента отвертки могут иметь изогнутую рукоятку (пистолетная рукоятка, L-образная) или Т-образную рукоятку. Чем ближе рукоятка к Т-образной или L-образной форме, тем больше плечо рычага и тем больший крутящий момент можно развить. Существуют отвертки с шарнирным соединением в рукоятке, которое позволяет изменять угол между осью стержня и осью рукоятки для регулировки длины рычага.
Гибкий вал или шестерня
Часть вала отвертки может быть заменена гибким валом или угловым редуктором для работы в ограниченном пространстве.
Рычаг гаечного ключа
Согласно ГОСТ Р 53935-2010 (ISO 8764-2:2004), отвертки выпускаются с круглым валом или с круглым валом с шестигранным приводом. Некоторые отвертки имеют граненый хвостовик (квадратное или обычное шестигранное сечение). Это позволяет поворачивать отвертку гаечным ключом для увеличения крутящего момента.
Электрическая отвертка
Для работы вблизи проводов под напряжением или на деталях под напряжением отвертка может быть покрыта изоляционным материалом. Обычно покрытие наносится на всю рукоятку и стержень, кроме кончика. Диэлектрическое покрытие такой отвертки рассчитано так, чтобы гарантировать защиту от напряжения до 1000 В, проверено и нанесено на рукоятку после выпуска из производства.
Индикаторная отвертка
Индикаторная отвертка (щуповая отвертка, испытательная отвертка) – это переносной однофункциональный электроизмерительный прибор (фазометр), который изготавливается в соответствии с ГОСТ 30012.1-2002 Аналоговые показывающие электроизмерительные приборы прямого действия и принадлежности к ним. Используется для обнаружения фазного провода (оценка фазы напряжения на данном участке тока) во время электромонтажных работ. Индикаторная отвертка имеет диэлектрическое покрытие. Из-за своей конструкции этот тип отверток обычно не предназначен для работы с большими механическими усилиями.
Принцип работы
Согласно законам физики, один из проводов в домашней сети освещения является нейтральным проводом и при нормальных условиях не представляет опасности для человека. Во избежание несчастных случаев и для определения местонахождения фазного провода электрик должен его идентифицировать. Для этого электрики используют лампочку в качестве зонда или отвертки, которая работает по принципу, открытому в 19 веке Генрихом Герцем. Принцип работы основан на электромагнитном взаимодействии. В бытовой электрической сети чаще всего используется переменный ток частотой 50 Гц, а производимые электромагнитные волны активно излучаются в окружающее пространство. Таким образом, если к исследуемому проводу прикоснуться клиновидной металлической рабочей поверхностью, то измерительная отвертка становится антенной, принимающей волны частотой 50 Гц. Газоразрядная лампа, которая в отличие от лампы накаливания имеет разрыв в электрической цепи между электродами, начинает работать по принципу электрического конденсатора, в котором под воздействием переменного напряжения между пластинами индуцируется ток, вызывающий ионизацию (искрение) и свечение газа, заполняющего колбу лампы. Первоначально эмиссионное сопротивление велико, и поток электронов недостаточен для ионизации газа между электродами лампы. Однако простое прикосновение пальцем к контактной кнопке заставляет электроны устремляться к корпусу, а возникающий ток заставляет лампу-отвертку загораться. Эффект загорания лампы при касании фазного провода рабочей поверхностью отвертки наблюдается регулярно, независимо от наличия или отсутствия контакта между основным корпусом и землей. В результате контакта часть энергии ослабляется через кожу, вызывая едва ощутимое тепло в местах контакта, но большая ее часть излучается в окружающее пространство. Площадь поверхности тела взрослого человека превышает один квадратный метр, поэтому рассеивание энергии в эфир значительно. Это явление вызывает увеличение количества электронов, проходящих через газоразрядную лампу и зажигающих ее. Таким образом, первоначальное зажигание искры происходит из-за разности потенциалов: сеть проводов для передачи и распределения тока имеет определенный потенциал, разность которого с телом человека достаточна для зажигания дуги. В 20 веке светодиоды стали широко доступны и используются в современных стрелочных шуруповертах, заменяя газоразрядные лампы. Использование светодиодов фактически не изменяет работу отвертки, но устраняет необходимость вручную захватывать контактную кнопку, поскольку энергия уже излучается через металлическую контактную площадку. Однако, если его все же коснуться, размер приемной антенны увеличивается, что способствует повышению яркости светодиода.
В качестве защиты от возможного поражения электрическим током в цепь индикаторной лампочки последовательно включен резистор высокого номинала до достижения контактной площадки. Назначение резистора очевидно: если несчастный электрик во время работы коснется фазного провода голой рукой (через искровой промежуток), а другой частью тела упрется в заземленный проводящий предмет, то, учитывая относительно низкое сопротивление человеческого тела переменному току, смертельных последствий не будет.
Ударная пятка
Некоторые отвертки имеют стержень, который проходит по всей длине рукоятки и расширяется на конце, противоположном наконечнику. По этому удлинению (пятке) можно наносить удары молотком без риска сломать рукоятку. Это используется в случаях, когда паз в детали очень грязный и невозможно надежно захватить деталь другим способом, а также в некоторых других случаях. Некоторые отвертки имеют шестигранную пятку с ключом для нанесения ударов.
Финишная отвертка
Отвертки, полностью изготовленные из пластика или керамики. Они используются для настройки чувствительной аппаратуры, уменьшения ручных волн и не изменяют параметры настраиваемой цепи (емкость, индуктивность или намагниченность).
Ударная отвертка
Ударная отвертка со сменными головками (указана в ГОСТ 29308-92. Монтажный инструмент для болтов и гаек. Номенклатура) – это механическое устройство, преобразующее энергию удара в крутящий момент. Как правило, ударная отвертка (роторная ударная отвертка) оснащена реверсом для изменения направления вращения.
Временная отвертка
Часовая отвертка – это прецизионный инструмент (инструмент для ремонта часов), предназначенный для точных работ, с рабочей частью пониженной точности и вращающейся головкой на рукоятке для облегчения работы с маленькими головками винтов. Иногда конструкция включает сменную торцевую головку с другим размером гнезда, специально заточенную для точной посадки на маленькие и очень маленькие головки винтов. Этот тип отверток используется для сборки – разборки не только часов, но и микрокалькуляторов, фотоаппаратов, музыкальных проигрывателей и другой электроники.
Электрическая отвертка
Продолжение идеи отвертки – это специализированный электрический или пневматический инструмент, который приводится в действие сменным наконечником (электроотвертка, шуруповерт, отвертка). Для этой цели также используются дрели, но если дрель используется без муфты контроля крутящего момента, крепеж или вставка отвертки могут быть разрушены.
Отвертки используются как на крупных промышленных предприятиях, так и в быту. Однако существуют десятки типов таких инструментов с различными конструкциями и назначениями. Неправильный выбор модели отвертки может повредить ее и сделать совершенно бесполезной. Давайте рассмотрим типы отверток и их названия, а также их формы и применение, чтобы в дальнейшем вы могли легко найти нужный вам инструмент.
Типы бит для отверток
Любая простая отвертка состоит из трех компонентов: рукоятки (пластмассовой, деревянной или резиновой), металлического стержня и рабочего наконечника. Отвертка удерживается за рукоятку, а сама отвертка вращается вокруг своей оси. Отвертка удерживается за рукоятку и вращается вокруг своей оси. Важно, чтобы ручка не скользила в руке.
При завинчивании и отвинчивании наконечник подвергается повышенной нагрузке, поэтому края наконечника постепенно соскальзывают и перестают закрывать прорези в крепеже. Для продления срока службы отвертки наконечник изготовлен из высокопрочного сплава и закален.
Обычно используются хромованадиевые и молибденовые стали. Давайте рассмотрим типы винтовых шлицев, для которых существуют различные отвертки.

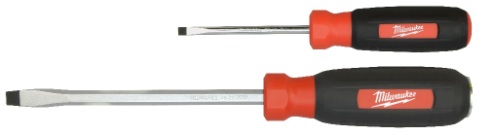

Прямой (плоский) паз – SL
Один из самых старых типов слотов. Форма шлица используется в саморезах и винтах для изделий, не требующих сильного затягивания (конструкции с низкой ответственностью).
Работать с отвертками, имеющими прямой шлиц, неудобно, поскольку наконечник постоянно смещается в сторону и выскальзывает, царапая окружающие поверхности.
Плоские отвертки могут быть заточены в классическую или радиальную форму. В первом случае будут две стены, которые сходятся под небольшим углом к прямой, плоской поверхности. Второй имеет небольшой выступ на внутренней стороне, чтобы предотвратить смещение наконечника от центра головки винта.
Когда речь идет о завинчивании шурупов – предпочтительнее радиальная заточка, так как она повышает эффективность. Однако неудобно вставлять жало в щель, чтобы что-то согнуть, уколоть или заклинить.
Крестообразные отвертки
Отвертки получили такое название из-за формы выступа на наконечнике, который представляет собой крест. Иногда мастера называют его просто “филипс” или “плюс”.
Филлипс – PH
Phillips – единственная крестовая отвертка, которая широко использовалась в СССР. Он соответствовал ГОСТ 10653-86 и был обозначен как тип H. Согласно стандарту ANSI, он был обозначен как тип I Cross Recess.
Этот тип был разработан Дж. Томпсоном, но позже патент был продан Генри Филлипсу. Именно его компании, Phillips Screw Company, приписывают совершенствование конструкции гнезда и его продвижение.
Такая конструкция гнезда решила проблему смещения отвертки при затягивании, и эти крепежи можно использовать с электрическими и пневматическими инструментами.
Современный шлицевой инструмент Phillips имеет маркировку PH и может быть пронумерован 0000, 000, 00, 0, 1, 2, 3, 4. Номер указывает на номинальный геометрический размер, записанный в порядке возрастания.
Шлицевая отвертка PH.
Pozidriv – PZ.
Более сложная разновидность PH и обозначается в стандарте ANSI как тип IA. ГОСТ 10753-86 обозначает его как тип Z. Патент на эту форму шлица был подан в 1962 году и принадлежит компании GKN Screws and Fasteners.
Паз спроектирован таким образом, что пересечение главного паза находится под прямым углом, а второстепенные пазы расположены под углом 45º от него. Такая конфигурация увеличивает прочность и точки контакта с лезвием отвертки. При высоком крутящем моменте давление на отвертку меньше, поэтому такая форма чаще используется в электроинструментах. Однако изготовление дополнительных канавок удорожает процесс производства крепежа.
Отвертки для таких шлицев обозначаются PZ или Pozidriv. Число рядом с ним от 0 до 5 указывает номинальный размер в порядке возрастания. Неправильная нумерация приводит к несоответствию между отверткой и головкой винта, что влияет на удобство использования и качество крепления.
Отвертки и биты Pozidriv и Phillips не являются взаимозаменяемыми. Помимо дополнительных канавок, есть разница в самих канавках. В случае Phillips они заточены с небольшим радиусом, в то время как в PZ они параллельны. Использование биты PH в торцевой головке PZ не позволит жалу плотно сидеть в гнезде, и наоборот – бита Pozidriv с плоской поверхностью сломает гнездо PH.
Отвертка для PZ.
Frearson
Название происходит от английского слова Frearson. Также называется Type II Cross Recess, в соответствии со стандартом ANSI. Также известен как Рид и Принц.
Он имеет схожую с Phillips конструкцию, но отличается точкой схождения краев. Если в PH угол схождения сторон закруглен, то здесь он абсолютно прямой. Не существует градуированного размера – одна отвертка подходит для всех винтов с данным типом гнезда.
Ярко выраженный угол и большие лопасти позволяют передавать более высокий крутящий момент. Головка винта не выталкивается. Винты с таким гнездом используются на оборудовании иностранных военных кораблей благодаря надежности крепления.
Фриасон укусил.
Supadriv
Конфигурация слота была разработана той же компанией, которая разработала стандарт PZ. Отвертки для них взаимозаменяемы и могут использоваться без повреждения инструмента или крепежа. Что касается конфигурации, то и здесь используется основной крест и дополнительные 45-градусные вырезы. Отличие заключается в более широкой центральной части, которая обеспечивает осевое перемещение наконечника отвертки.
Филлипс II
Второе поколение PH совместимо с первым. PH2 отличается от своего предшественника крестообразными углублениями. Они образуют своего рода хвостовик, который соединяется с соответствующим буртиком в наконечнике инструмента.
Такая конструкция увеличивает силу сцепления между отверткой и гнездом, что снижает эффект вытаскивания. Чтобы определить тип щели, на голове ставятся две параллельные метки. Отвертки и биты помечены маркой ACR.
Шлицевое острие PH2.
Французский клин
Стандартизированный Бюро нормализации авиации и космического пространства как BNAE NFL22-070, он конструктивно отличается ступенчатой конструкцией. Большой крест выходит из края и сужается к маленькому кресту ближе к центру. Изменения происходят не постепенно, а поэтапно.
Щелевой наконечник BNAE NFL22-070
JIS B 1012
Этот слот был разработан в Японии и используется на японских автоматах. Угол пересекающихся щелей прямой, но без острия. Сильный скос минимизирует выброс отвертки.
На головке отвертки JIS B 1012 имеется дополнительная точка. При работе с японским шлицем лучше приобрести соответствующую отвертку JIS, имеющуюся в продаже.
Отвертка с внутренним шестигранником JIS B 1012.
Морторк
Это гнездо было разработано компанией Phillips Screw Company. Каждая из четырех сторон креста утолщена и имеет небольшое сужение, вершина закруглена с одной стороны.
Такая конструкция способствует снижению веса крепежа и отличной передаче крутящего момента. Риск поломки паза минимален, поэтому этот тип используется в аэрокосмической и автомобильной промышленности.
Пазовая дрель Mortorq.
Квадратные щели и квадратные комбинации
Благодаря конфигурации квадратных пазов, имеется много точек опоры, что увеличивает передачу крутящего момента. Вот основные варианты этих сплайнов.
Шестигранный паз . Позволяет достичь еще более высокого крутящего момента. Этот тип углового наконечника был разработан в 1936 году немецкой компанией Innensechskantschraube Bauer & Schaurte. Другое название этого типа углового наконечника – “INBUS”, широко известный как “inbus spanner”. Головка зажимного элемента имеет шестигранную форму, а усилие зажима в 10 раз выше, чем при использовании крестообразного решения. Кроме того, отвертка не выскальзывает из углубления.
Типы отверток
Отвертка использовалась в качестве инструмента с древних времен. Даже сегодня невозможно представить себе какую-либо отрасль или хозяйство, где этот простой, но полезный слесарный инструмент не использовался бы в типичных ситуациях.
Отвертка относится к ручным слесарным инструментам и используется для откручивания и закручивания крепежных элементов, особенно тех, которые имеют резьбу и канавки. В основном используется для изготовления винтов и болтов.
Основными частями отвертки являются металлический стержень с наконечником и рукоятка, которая может быть пластиковой, деревянной или металлической с резиновыми накладками. Итак, в своей простейшей форме отвертка – это просто металлический стержень, снабженный наконечником для надежного удержания инструмента в гнезде и рукояткой, за которую легко ухватиться, держа этот несложный инструмент, но которая не выскальзывает. У большинства уважающих себя мужчин в доме всегда есть хотя бы одна отвертка или довольно серьезный набор.
Типичная рукоятка отвертки имеет диаметр от 10 до 40 мм, в зависимости от размера самой отвертки и конкретного применения. Чем больше диаметр рукоятки, тем больший крутящий момент может быть передан на шлиц, поэтому чем шире шлиц, тем шире обычно рукоятка. Маленькие отвертки предназначены для работы с мелкими деталями, имеют небольшие узкие ручки, чтобы случайно не повредить шлиц или резьбу.
Большие отвертки используются для работы с крупными винтами и болтами, и иногда, помимо самой толстой ручки, они имеют специальное отверстие в рукоятке, в которое помещается дополнительный стержень, служащий рычагом и увеличивающий крутящий момент.
Что касается бит для отверток, то высококачественные отвертки изготавливаются из специальных износостойких сплавов, таких как молибденовая или хром-ванадиевая сталь. Это необходимо для того, чтобы высокие механические нагрузки не привели инструмент в негодность раньше времени, т.е. для продления срока службы отвертки.
В зависимости от типа шлица в головке винта или болта отвертки оснащаются различными типами наконечников, в основном прямыми (шлицевыми) или крестообразными – это два самых распространенных типа наконечников наиболее часто используемых отверток. Существуют и другие виды советов, о которых мы поговорим чуть позже.
Прямое гнездо – самое простое; исторически это первый тип гнезда в отвертке, используемый с 16 века.
Следующий тип головки – крестовая головка, которая была изобретена в 1933 году американцем Джоном Томпсоном, предложившим винты, которые зажимали головку отвертки в центре головки и выталкивали ее при затягивании винта. Этот тип бит сейчас называется “Филипс”, потому что Генри Филипс, предприимчивый инженер, основавший компанию Phillips Screw Company, сразу же купил патент Томпсона и в 1937 году внедрил технологию винтов и отверток Phillips в производство автомобилей Cadillac, а позже, во время Второй мировой войны, такие винты использовались в военных машинах.
Крестовая отвертка “Pozidriv” . Это усовершенствование наконечника Phillips, который был запатентован компанией Phillips Screw Company в 1966 году. В отличие от первого варианта, этот клин не является самонарезающим, но имеет большую глубину вставки и подходит для винтов с большими головками и для саморезов.
В дополнение к стандартной головке Phillips на кромках добавлены острые радиусы для дополнительной фиксации крепежа и передачи еще большего крутящего момента. Благодаря шлицу Pozidriv мебельная промышленность, строительная индустрия и многие другие стали более надежными крепежами.
Шестигранный паз . Позволяет передавать еще более высокий крутящий момент. Этот тип углового наконечника был разработан в 1936 году немецкой компанией Innensechskantschraube Bauer & Schaurte. Другое название этого типа углового наконечника – “INBUS”, широко известный как “inbus spanner”. Головка винта имеет шестигранную форму, а крутящий момент в 10 раз выше, чем при использовании головки Phillips. Это также предотвращает выскальзывание отвертки из углубления.
Отвертка Torx . Это шестиконечный звездный диск. Винты этого типа широко используются в производстве различных электронных устройств, бытовой техники и в машиностроении. Этот тип долота был разработан в 1967 году компанией Textron для затяжки крепежа с высокой прочностью и большим крутящим моментом.
Существуют также специальные гнезда, используемые сегодня для винтов и болтов специального применения. Например, для малого размера головки может потребоваться высокий момент затяжки, или головки винтов могут быть просто эстетически привлекательными. Специальные типы фиксаторов описаны ниже.
Трехкрылый сплайн . Он был запатентован компанией Phillips Screw Company в 1958 году, когда для сборки широкофюзеляжных самолетов потребовалось гнездо, не требующее осевого давления при затягивании. Сегодня такие отвертки свободно продаются, а винты с трехгранной головкой используются, например, в в защищенных от разборки зарядных устройствах NOKIA.
Асимметричный паз в крестовине Torq-Set . Он был зарегистрирован вместе с самолетом Tri-Wing той же компании. Винты с таким типом шлица используются только в авиационных конструкциях, но отвертки для этого типа шлица сегодня общедоступны.
Односторонний шлиц встречается на винтах в общественных местах, где он используется для предотвращения вандализма. Шлиц односторонний, а кончик отвертки позволяет только закручивать, откручивать и затягивать. Открутить элемент отверткой невозможно, поэтому необходимо приварить гаечный ключ или просверлить отверстие для более простой и удобной отвертки.
Спиннер используется там, где важны и эстетика, и защита от вандализма, например, в лифтах. Помимо этих типов бит и ключей, существуют также плоские биты с канавкой. Функциональное назначение одинаково. Винты для этого типа отверток часто используются в бытовых приборах, не допускающих любительских помех.
Бита Torx с углублением, для торцевой головки Torx с хвостовиком. В отличие от стандартного Torx, отверточная бита для этого торцевого ключа имеет отверстие в центре.
Конечно, независимо от типа биты, независимо от типа гнезда, для которого предназначена отвертка, размеры здесь могут быть разными. Для прямых сверл это ширина и глубина, для других – диаметр винта. Для Torx это стандартизированный номер и так далее.
Со временем отвертка претерпела множество усовершенствований. Например, очень удобны отвертки, оснащенные храповым механизмом, так называемой “трещоткой”. Это делает работу с отверткой более удобной. Нет необходимости хвататься за рукоятку, так как в одном направлении стержень проходит свободно, без усилий, возвращаясь в руку без необходимости зажимать его или снова вставлять наконечник отвертки в шлиц. Вы можете просто работать одной рукой, а направление свободного возврата стержня регулируется специальным рычагом или муфтой.
Популярностью пользуются наборы бит. Отвертка – это стержень с рукояткой, на которой вместо биты установлен держатель в виде зажима, либо квадратная или шестигранная бита. Он поставляется с набором бит (сменных насадок) различных типов и размеров. В результате получился один набор отверток и бит – компактный и практичный.
Как правило, длина хвостовика отвертки составляет от 10 до 20 см, но для труднодоступных мест иногда требуется большая длина, иногда меньшая. Именно здесь на помощь приходят отвертки с переменной длиной хвостовика. Обычно это выдвижной стержень, который погружается в ручку и надежно фиксируется в более удобном положении специальным механизмом.
Существуют различные типы необычных ручек: L-образные и Т-образные. Г-образная или Т-образная рукоятка в некоторых моделях может иметь регулируемый наклон, что позволяет оптимально регулировать крутящий момент.
Чтобы облегчить работу в узких местах, выпускаются отвертки с гибким хвостовиком вместо стержня или даже с зубчатым механизмом для работы под углом.
Хвостовик отвертки не обязательно должен быть круглым, он также может быть квадратным или шестигранным, что позволяет поворачивать отвертку не только вручную, но и с помощью гаечного ключа для достижения большего крутящего момента.
Если в условиях работы вблизи рабочей зоны присутствует электрическое напряжение или сами крепежные элементы подвергаются воздействию опасного напряжения, выбирайте отвертку с диэлектрическим покрытием вала и защитой рукоятки. Такие отвертки имеют маркировку, указывающую уровень напряжения, от которого гарантируется защита.
При засорении шлица винта необходимо нанести удар отверткой. Не каждая отвертка может выдержать такое. Поэтому существуют специальные отвертки со штифтом на рукоятке для забивания. В этих отвертках металлический стержень проходит по всей длине рукоятки, а на конце имеется удлинитель в форме штифта.
Отвертки, полностью изготовленные из керамики или пластика, используются для работы с точными приборами, где необходимо настроить регулирующий резистор, подстроить небольшой конденсатор с регулируемой емкостью, скорректировать индуктивность дросселя путем перемещения сердечника для предотвращения искажений в электрических и электронных схемах.
Электрификация не обошла стороной и отвертки. Сегодня на рынке можно найти электрические отвертки, такие как шуруповерты, пневматические отвертки и дрели, которые являются прогрессивными решениями, облегчающими работу слесаря.
Если вам понравилась эта статья, пожалуйста, поделитесь ею в социальных сетях. Это очень поможет в развитии нашего сайта!
К специализированным видам инструмента относятся: шестигранные модели, звездообразные отвертки, трехгранные отвертки, спиннеры и т.д.
Что нужно знать о рукоятке и хвостовике?
В настоящее время выбор отверток достаточно велик, поэтому легко потеряться в многообразии этого инструмента.
При выборе отвертки обратите внимание на эргономику – рукоятка должна быть удобной, гладкой и нескользящей.
Если в качестве материала для ручки используется резина, на ней не должно быть лишних бугорков или микроскопических трещин.
Качество стебля определяется по наличию на нем маркировки, это говорит о том, что изделие было изготовлено на заводе.
На качество шипа также указывает его цвет; если жало темнее самого шипа, это означает, что шип был окрашен дополнительным слоем краски для придания ему большей прочности.
Беспроводной Разновидности, тесно связанные с отвертками, облегчают и ускоряют работу. В отличие от обычных электроинструментов, эти изделия имеют меньшую мощность и вес.
Типы отверток
Типы в зависимости от формы наконечника
Форма наконечника является основным отличием всех отверток. Помимо типичных плоских и крестообразных моделей, существует множество других, позволяющих работать с крепежом со сложной формой шлица. Популярность каждого варианта определяется распространенностью конкретных крепежей. Наиболее распространенными являются четыре типа.
Плоский продукты с маркировкой SL Отвертки оснащены заостренным наконечником. Отвертки подходят для простых работ при сборке мебели и электромонтаже.
Крестообразная головка Отвертки маркируются суффиксом “HF”. PH и имеют конический кончик пальца. Форма удваивает поверхность контакта между деталью и винтом.
Помимо популярного крестового слота, существует несколько усовершенствованных вариантов: ACR RIBBED PHILLIPS (ACR) с прямой насечкой для предотвращения отдачи, PHILLIPS II (ACR2) с диагональным шлицем с накаткой, PHILLIPS SQUARE-DRIVE (PSD), сочетающий квадратный и квадратный шлиц с насечкой, и Pozidriv (PZ) с лучевым рисунком в углах.
Шестигранник отвертка (HEX) позволяет увеличить крутящий момент в десять раз по сравнению с крестовой отверткой. Эти изделия выпускаются в нескольких вариантах: с внутренним и внешним шестигранным выступом. Имеются также виброустойчивые модели.
В форме звезды варианты (TORX) в форме шестиугольной звезды используются для ремонта различных устройств. TORX и TORX plus звездообразные лопасти отличаются по форме: первые закруглены, вторые уплощены.
Специальные отвертки
Типы по конструктивным особенностям
Область применения оказывает сильное влияние на конструкцию инструмента, например, изделия для обычного и живого применения изготавливаются из разных материалов.
Диэлектрические отверткиизготовлены из специальных материалов, которые защищают мастера от поражения электрическим током. В целом, продукция рассчитана на напряжение до 1000 вольт. Эти инструменты могут быть дополнены компонентами для обнаружения скрытых проводов, а также для генерации световых и звуковых сигналов. Эти модели называются тестерами и пробниками в зависимости от выполняемой ими функции.
Реверсивная сторона Изделия оснащены храповым механизмом, благодаря которому они свободно вращаются в одном направлении. Это позволяет работать, не вынимая жало из гнезда. Обратное движение изделия блокируется храповиком, а для изменения направления используется переключатель.
Универсальный Модели незаменимы при частом использовании различных видов крепежа. Изделия со сменными отверточными насадками позволяют объединить несколько инструментов в один. Универсальная отвертка занимает меньше места и ее легче переносить, чем обычный набор.
Отвертки с гибким хвостовиком Отвертки подходят для завинчивания и отвинчивания винтов в труднодоступных местах.
Беспроводной Разновидности, тесно связанные с отвертками, облегчают и ускоряют работу. Эти изделия легче и менее мощные, чем традиционные электроинструменты.
Ширина, мм
Конкретные аспекты применения
Если размер шлица был правильно подобран в соответствии с размером компонентов, шуруповерт все сделает сам. Не стоит пытаться открыть винты с крестообразным или звездообразным шлицем плоской отверткой, так как для этого предназначен специальный тип отвертки.
Для сборки/разборки мебели рекомендуется использовать инструмент с шестигранной битой. Наконечник должен плотно прилегать к головке крепежа.
Если крепеж заржавел, используйте, например, средство для удаления ржавчины, потому что при попытке открутить ржавый винт, болт и т.д. вы можете “откусить” или повредить гнездо отвертки или саму отвертку.
При работе металлическая часть инструмента должна быть перпендикулярна месту крепления. Избегайте наклона вала инструмента по отношению к оси винта.. Не используйте поврежденные или разрушенные инструменты.
Для работы под напряжением используйте только диэлектрические отвертки, так как при использовании других инструментов существует опасность поражения электрическим током. Не подвергайте инструмент воздействию высоких температур, чтобы не повредить сердечник или не расплавить рукоятку.
Основной диапазон рабочих температур для этих инструментов составляет от -40°C до +70°C.
Читайте далее:- Шаговые двигатели: свойства и практические схемы управления. Часть 2.
- Как работает индикаторная отвертка.
- Что такое наконечник.
- Инструменты для электриков – полный список.
- Векторное и скалярное управление преобразователями частоты – принцип работы, система управления.
- Как рассчитать крутящий момент электродвигателя – таблица, формула.
- Индикатор напряжения. Типы и применение. Эксплуатация и применение.
