TST2-O симметричный трансформатор, преобразующий три фазы в одну

Примерное распределение однофазной мощности по фазам трехфазной сети составляет 2:1:1.

TCT2-O – трансформатор с трех фаз на одну фазу

TST2-O однофазные симметричные трехфазные трансформаторы с выходным напряжением 220 В в автотрансформаторном исполнении представляет собой трехфазный симметричный трансформатор TST2, в котором одна из фаз и нейтральная точка трансформатора используются в качестве выходов для подключения однофазной нагрузки. В этом случае симметрирующий трансформатор обеспечивает преобразование трехфазной сети в однофазную.

В этом случае сеть воспринимает однофазную нагрузку, включенную симметрирующим трансформатором, как трехфазную.

TST2-O трехфазные однофазные симметричные трансформаторы с выходным номинальным напряжением 380В Версия автотрансформатора представляет собой специальный симметричный трансформатор, в котором два вывода от обмоток трансформатора используются в качестве выводов для подключения однофазной нагрузки. В этом случае симметрирующий трансформатор обеспечивает преобразование трехфазной сети в однофазную сеть с выходным напряжением 380 В. В этом случае сеть воспринимает однофазную нагрузку, подключенную через симметрирующий трансформатор, как трехфазную.

Примерное распределение однофазной мощности по фазам трехфазной сети составляет 2:1:1.

Фильтр – симметричный трансформаторного типа TST2-O обеспечивают преобразование трехфазного напряжения в однофазное без гальванической развязки от сети.

Это смещение обеспечивается расположением обмоток в генераторах на электростанции и необходимо для передачи крутящего момента на электродвигатели. Кроме того, сдвиг фаз позволяет уменьшить площадь поперечного сечения нейтрального проводника.

В чем разница между трехфазным и однофазным напряжением

Современные дома и большинство промышленных зданий подключены к трехфазной четырехпроводной электросети.

Согласно новым стандартам, для повышения безопасности потребителей добавляется пятый заземляющий проводник, который используется только в аварийных ситуациях и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трехфазной сети маркируются:

• L1, L2, L3 – это линейные (фазные) проводники, по которым подается напряжение;
• N или PEN – рабочий нулевой проводник, используемый для подключения потребителей к глухому нулевому проводу трансформатора;
• PE – защитное заземление.

В системе электропитания этого типа имеется два напряжения:

• Линейный. Этот показатель измеряется между двумя проводниками линии и достигает 380 В. В трансформаторных и распределительных подстанциях он обозначается как 0,4 кВ. Для этого требуется четыре проводника – три питающих проводника L1, L2, L3 и нейтральный проводник N, по которому протекает уравнительный ток.
• Фаза. Измеряется между одним из линейных проводников и нейтральным проводником. Напряжение 220 В. Он необходим для большинства бытовых приборов и подается в жилище по двум проводам – фазному L и нейтральному N.

Однофазное напряжение является частным случаем трехфазного напряжения и получается путем подключения потребителя к фазному и нейтральному проводам. Жилые дома и гаражные кооперативы подключены к трехфазной четырехпроводной сети (с пятижильным проводом заземления PE), в то время как индивидуальные потребители снабжаются только двумя проводами.

В частных домах и дачах такое разделение производится на линиях электропередач, от которых расходятся два или три провода. Третий провод в домашней электрической системе является заземляющим (защитным) проводом и не участвует в питании электроприборов.

Однако основной разница между трехфазной и однофазной системами Однако главное отличие трехфазной системы от однофазной заключается не в напряжении или количестве проводов. Главной особенностью трехфазной системы является то, что питающие провода смещены друг относительно друга на 120°.

Это смещение обеспечивается системой обмоток в генераторах на электростанции и необходимо для обеспечения крутящего момента электродвигателей. Кроме того, фазовый сдвиг уменьшает площадь поперечного сечения нейтрального проводника.

В трехфазной сети он проводит не весь ток нагрузки, а только балансировочные токи, которые тем меньше, чем равномернее распределены потребители по фазам.

Для того чтобы повысить уровень комфорта в жилище, необходимо сначала достичь требуемого значения мощности подключения на одно жилище. Чтобы понять это значение, можно произвести расчет мощности на основе выбранного оборудования. В большинстве случаев квартира оснащена однофазным подключением, в то время как для современного высокомощного оборудования требуется трехфазное подключение. Наконец, необходимо подвести недостающую электроэнергию, запустить новую электропроводку в квартире и подключить напряжение. Все эти вопросы решаемы, но требуют серьезного и системного подхода. Первое, что необходимо сделать, это обратиться в обслуживающую компанию (УК, ТСЖ, ДЭЗ), получить справку о том, сколько электроэнергии приходится на квартиру, и выяснить возможность увеличить мощность. Все возможно, но электричество есть почти всегда, просто за него нужно платить. В новых домах резерв продаж специально встроен, в старых домах он обеспечивается за счет запаса прочности, оставшегося с советских времен. Стоимость увеличения мощности рождается в результате переговоров с энергетической компанией, но важно помнить, что у вас нет юридических прав на дополнительную мощность. Отсутствие прав на дополнительные мощности Потребитель не имеет прав на дополнительную мощность. Не стоит спорить с электрической компанией, так как она может просто отказать вам в использовании своей сети или потребовать непомерную цену. Вы должны знать, что электрическая сеть в вашей квартире подключена к сети другого собственника (УК, ТСЖ, ДЕЗ), который имеет право отказать вам в дополнительном использовании своей сети и не предоставить вам новую точку подключения к своей сети. К сожалению, подключить свою квартиру непосредственно к сети эксплуатирующей организации (трансформаторной подстанции или электросети) практически невозможно, так как это чрезвычайно дорого и сложно из-за малого количества электроэнергии для подключения. После получения одобрения эксплуатационной компании вы должны подписать договор о покупке электроэнергии и получить разрешение на подключение энергии к сети энергетической компании. Обязательно укажите трехфазный вход в разрешении на подключение питания, если вы собираетесь подключить трехфазное оборудование. Согласно новому закону, стоимость получения энергии по договору купли-продажи электроэнергии является незначительной для бытовых потребителей мощностью до 15 кВт. Мощность свыше 15 киловатт оплачивается по высоким тарифам для юридических лиц. Желательно договориться с энергокомпанией, чтобы точка подключения нового электроснабжения находилась как можно ближе к квартире (в лестничном стояке). Это позволит сэкономить средства при прокладке новой кабельной линии. В худшем случае новую кабельную линию придется проложить к распределительному щиту здания, который может находиться в подвале в другом подъезде. Если у вас есть разрешение на подключение и выполненные вами работы по подведению дополнительной мощности, поставщик электроэнергии заключит с вами новый договор на поставку электроэнергии без каких-либо дополнительных условий. В этом случае вам не нужна конструкция источника питания. Единственное условие, выдвигаемое электроэнергетической компанией, – наличие у вас подходящего счетчика электроэнергии. Если у вас есть опыт, вы можете заняться оформлением документов самостоятельно, но в любом случае результаты переговоров будут гораздо хуже для домовладельца, чем для посредников. Экономически выгоднее поручить всю работу одной уполномоченной организации и получить скидку на все работы.

Специальные возможности

Чтобы снизить риск перегрузки одной фазы, нагрузка должна быть равномерно распределена по всем фазам. В противном случае напряжение на фазных проводах будет увеличиваться или уменьшаться, а также произойдет перегорание или плохой контакт с нейтральным проводом.

Поэтому преобразованная однофазная сеть (220 В) будет создавать помехи для подключенных к ней электрических нагрузок. Это может быть связано с тем, что некоторые приборы будут иметь повышенное напряжение (240-270 В), а другие – пониженное (160-200 В).

Важно! Если нагрузка неравномерно распределена по фазам в счетчиках, не чувствительных к возмущениям, произойдет увеличение потребления электроэнергии.

Преобразователь напряжения

Варианты замены

Также можно получить источник напряжения 380 В, используя три фазы от сети 220 В, но в многоэтажных зданиях это рекомендуется делать только с разрешения коммунальной компании. Если есть возможность подключить приборы к трехфазному распределительному щитку, который обычно находится в прихожей, преобразователь напряжения не нужен – достаточно трехфазного удлинителя.

Существующий метод преобразования однофазного тока в трехфазный является эффективным, но имеет некоторые недостатки:

• потеря питания двигателя не является редкостью;
• невозможность получения трехфазного тока без помех;
• ограничения мощности преобразователей частоты;
• Существуют определенные типы электродвигателей, которые не могут работать таким образом в однофазной сети;
• Силовые конденсаторы не очень удобны в использовании, так как цепь получается большой и создает опасность для помещения.

Сделать такое устройство можно и в домашних условиях, но это довольно проблематично и трудоемко, поэтому покупка инвертора будет гораздо более простым и безопасным решением, учитывая широкий выбор продукции в этом сегменте.

Но не стоит тратить лишнюю энергию на то, чтобы повернуть пустой двигатель…..

Что необходимо для трехфазного напряжения?

Во-первых, вам нужен трехфазный двигатель, мощность которого как минимум на 30% больше мощности подключаемого прибора. Так, например, для подключения компрессора мощностью 3 кВт вам потребуется электродвигатель мощностью не менее 4,5 кВт. Больше – значит лучше.

Для облегчения запуска главного двигателя также необходимы пакетный выключатель и конденсатор.

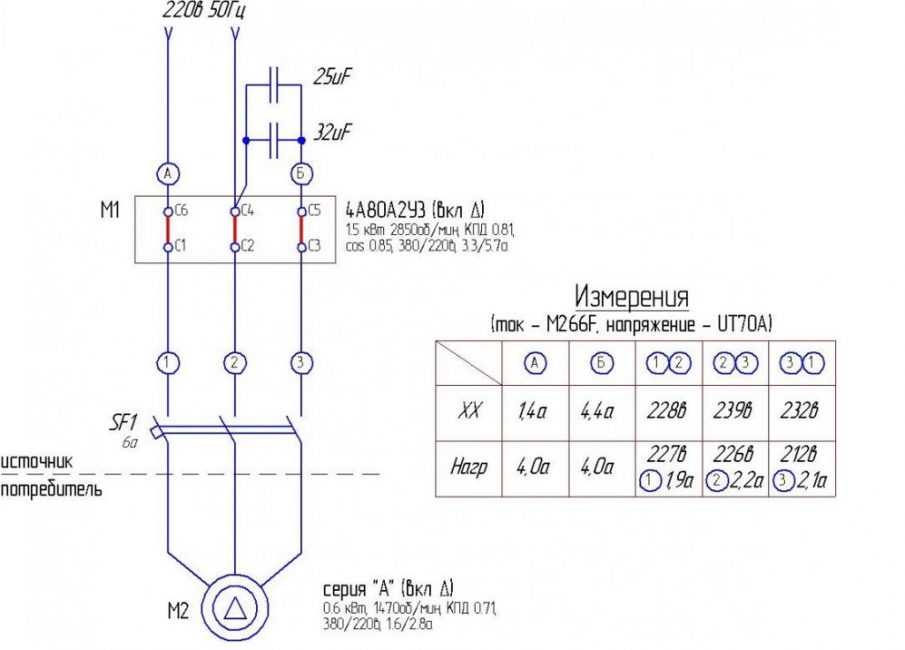

Электрическая схема

Главный двигатель (распределитель фаз) подключается к сети 220 В – способ подключения (звезда, треугольник) не имеет значения. Запуск осуществляется через конденсатор C=100 мкФ.

Кроме того, трехфазные устройства подключаются к контактам главной обмотки двигателя через пакетный переключатель, – схема подключения (звезда или треугольник) не имеет значения.

Эта система элементарна, но работает достаточно стабильно.

Ввод системы в эксплуатацию

Подключение с помощью кнопки

Подача 220 В на первый двигатель (ведущий) через конденсаторы облегчает запуск. Можно обойтись и без них, но тогда вал двигателя придется устанавливать в начальное движение.

В течение нескольких секунд на валу двигателя будет нарастать крутящий момент, после чего, если запуск осуществлялся с помощью конденсаторов, их необходимо отключить.

Обмотки приводного двигателя имеют трехфазное напряжение около 200 В: две 200 В и одна около 190 В.

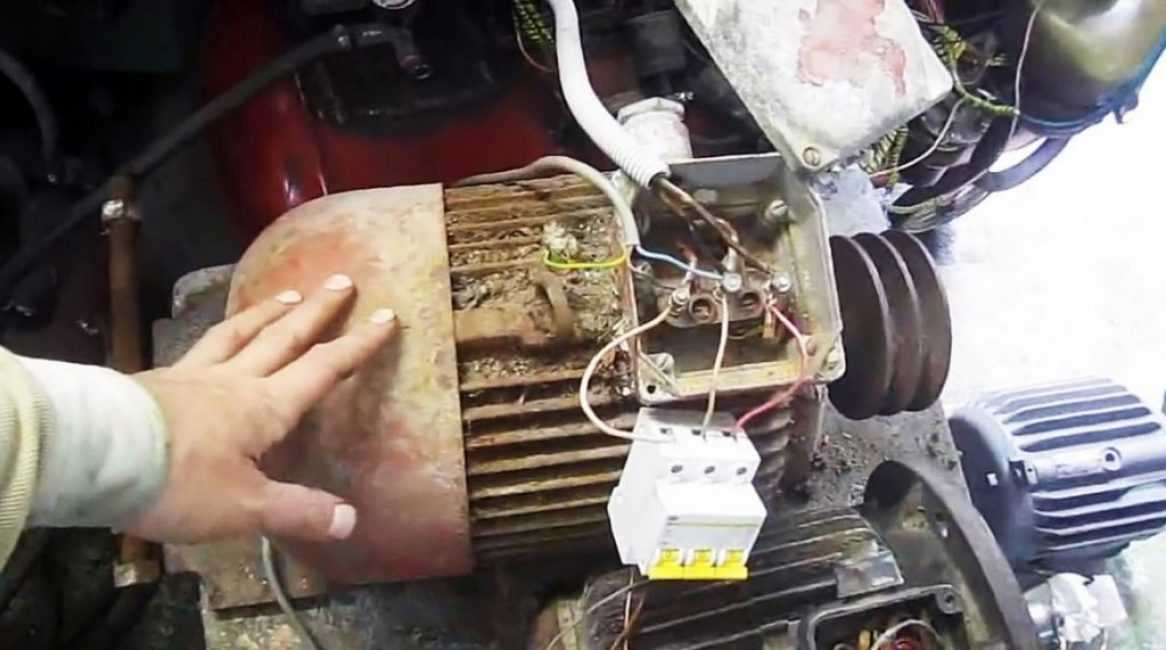

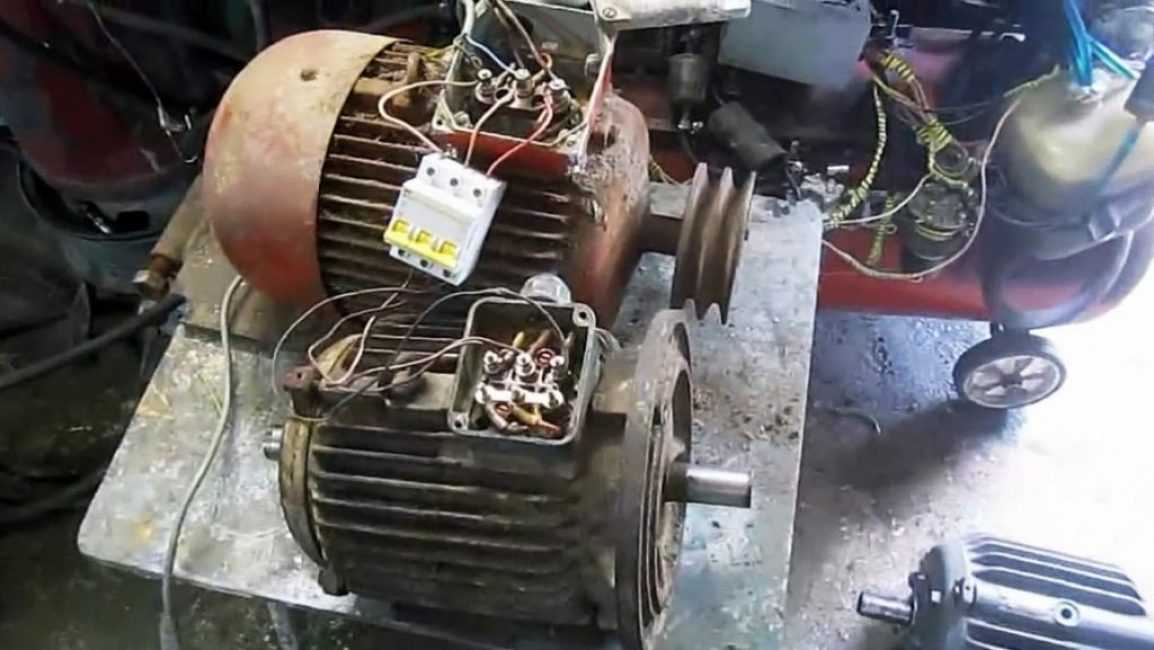

Включите пакетный выключатель – ведомый двигатель запускается без проблем. Все работает идеально.

При необходимости схему можно и нужно изменить. Кстати, для стабилизации работы, то есть для выравнивания нагрузки, первый двигатель может быть оснащен тяжелым маховиком, чтобы предотвратить провисание нагрузки.

Сдвиг фаз между обмотками статора зависит только от их расположения. В трехфазном двигателе эти катушки выровнены под углом 120º, что означает, что они обеспечивают одинаковый угол сдвига фаз. Это говорит о том, что трехфазный асинхронный двигатель может быть использован для генерации 380 В от обычной однофазной системы. Простая электрическая схема электродвигателя показана на рисунке 3. Конденсатор в схеме нужен только для запуска двигателя. После запуска его можно отсоединить. Конденсатор должен быть типа MBGO, MBGP, MBGT или K42-4, с рабочим напряжением не менее 600 В. Можно использовать конденсатор K42-19 с рабочим напряжением не менее 250 В.

Выходы

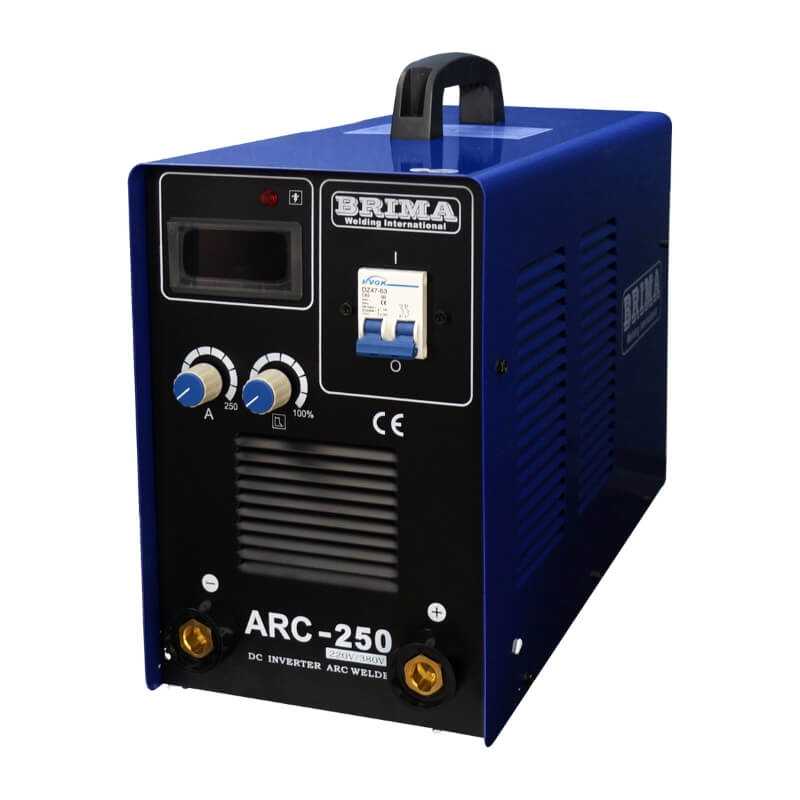

Напряжение 380 В от сети 220 В может быть получено несколькими способами. Наиболее эффективным способом является использование электронного инвертора:

• стабильные параметры тока;
• безопасная эксплуатация;
• обеспечение заявленной выходной мощности;
• компактность установки.

Все вышеперечисленные способы преобразования 220 В в 380 В работают, поэтому имеют право на существование. Однако необходимо учитывать потери мощности и трудности в достижении других параметров тока, включая частотные характеристики.
