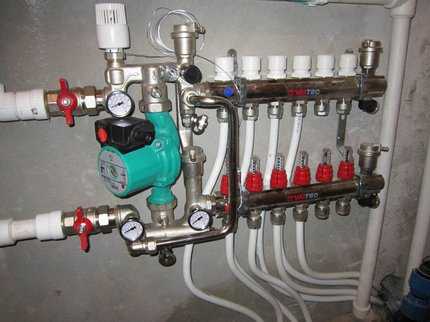

Циркуляционный насос должен быть закреплен так, чтобы вал был абсолютно горизонтальным. В противном случае первая же воздушная пробка оставит устройство без смазки и охлаждения.
Что такое коллектор холодной воды и как его правильно выбрать и установить?
Коллектор холодной воды, как и коллектор горячей воды, можно разделить по количеству выходов. Их количество может варьироваться от 2 до 6. Эти изделия имеют два штуцера, соответствующие диаметру подающей трубы и предназначенные для соединения. Они используются для соединения нескольких устройств в один коллектор без необходимости использования дополнительных адаптеров.
Также иногда бывает достаточно одного блока, но в качестве альтернативного решения используются специальные заглушки. Коллекторы могут быть использованы для отключения одних потребителей, в то время как другие остаются незатронутыми. Он подходит для случаев, когда необходимо отремонтировать или заменить сантехнику, отремонтировать поврежденный участок или прочистить слив, прочистить конкретную часть сантехники.
Восемь витков, размещенных на арматуре, при сложении вместе дадут, как показано на рис. 271, полная ЭДС будет еще меньше, чем в предыдущем случае. Подавая на якорь большое количество коллекторных пластин, можно получить, соответственно увеличивая их количество, выходной сигнал, пульсации которого будут настолько малы, что ток, подаваемый в сеть, практически может рассматриваться как постоянный ток. Так, например, при наличии всего 16 витков на якоре изменение ЭДС составит менее одного процента. В современных машинах количество обмоток на якоре может быть более сотни.
133 Назначение и конструкция коллектора в генераторах постоянного тока
При вращении якоря в магнитном поле полюсов в проводниках обмотки якоря индуцируется электрический ток различной величины и направления. Если концы одной катушки припаять к двум медным кольцам, а на кольца надеть щетки, подключенные к внешней сети, то при вращении катушки в магнитном поле в замкнутой цепи будет протекать переменный электрический ток, как показано на рис. 264. На этом основана работа генераторов переменного тока.
Если соединить концы катушки с двумя медными кольцами, изолированными друг от друга и называемыми коллекторными пластинами, и поместить на них щетки, то при вращении катушки в магнитном поле, как показано на рис. 265, в катушке будет по-прежнему индуктироваться переменный ток. Для этого обратимся к рис. 266, на котором показан кольцеобразный якорь с одной обмоткой. Начало катушки H припаяно к коллекторной пластине a, конец катушки K – к пластине b. Две неподвижные щетки, соединенные с внешней сеткой, прикреплены к коллекторным пластинам. Рассмотрим три характерных положения катушки в пространстве между полюсами. В положении a (рис. 266) он вращается в зоне действия северного полюса. Принимая во внимание направление вращения якоря, мы определяем направление по уравнению eq.
в катушке в соответствии с правилом правой руки. Следует учитывать, что э.д.с. индуцируется только в той части катушки, которая лежит поверх якоря. По этой причине, из-за плохого использования обмотки, кольцевой якорь в настоящее время не используется. В этом положении ток направлен от начала катушки к концу. Через правую щетку ток будет течь во внешнюю цепь. Поэтому эту щетку можно назвать позитивной. После прохождения через сопротивление внешней цепи ток течет к левой щетке генератора, которую можно назвать отрицательной.
В положении b на рис. 266 катушка находится на нейтральной линии. Нейтральная линия, или геометрическая нейтраль, – это линия, проходящая через центр якоря и перпендикулярная оси полюсов. Активная сторона катушки в этом положении движется вдоль магнитных линий, не пересекая их. Поэтому в катушке нет индуцированной энергии, и ток в цепи равен нулю. Ширина щетки больше, чем ширина коллекторного участка, образованного пластиной и изоляционным зазором, и катушка, находясь на нейтральной линии, закорачивается щетками в этой точке.
В положении “в” катушка находится в области южного полюса. Определив направление э.д.с., индуцированной в катушке,
мы видим, что ток направлен от конца катушки к ее началу. Если бы коллекторная пластина a по-прежнему контактировала с левой щеткой, а пластина b – с правой, то изменение направления тока в катушке вызвало бы изменение тока во внешней цепи. Но теперь этого не произойдет, потому что изменение направления тока в катушке после пересечения ею нейтральной линии совпадает с моментом, когда пластина a находится под правой щеткой, а пластина b – под левой.
Сравнивая первое и третье положения, легко заметить, что в обоих случаях ток от катушки течет во внешнюю сеть от правой, положительной щетки и возвращается из сети к левой, отрицательной щетке. Во внешней сети направление тока не меняется. Поскольку катушка занимает различные положения в магнитном поле, энергия, индуцированная в катушке, а вместе с ней и ток во внешней сети, будут отличаться по величине.
На рис. 267 показан характер изменения тока во внешней цепи. Такой ток с постоянным направлением и изменяющейся величиной называется пульсирующим током. Для повышения напряжения на клеммах машины на якорь наматывается несколько обмоток (катушек) из большого количества изолированного провода. При размещении двух катушек на якоре, как показано на рис. 268, а, получается параллельное соединение катушек, при этом напряжение генератора равно напряжению, создаваемому одной катушкой. Ток сети будет равен удвоенному току, протекающему через каждую катушку. Расположите четыре катушки, смещенные друг относительно друга на 90, на якоре и соедините их последовательно (рис. 268, б). Количество коллекторных массивов также будет увеличено до четырех. Направление индуцированной ЭДС в катушках определяется по правилу правой руки.
На рис. 269 показаны энергетические кривые катушек 1 и 2. Поскольку катушки смещены в пространстве на 90°, напр.
Кривые э.д.с. также сдвинуты по фазе на 90°. Кривые э.д.с. катушек 3 и 4 имеют тот же характер, что и кривые э.д.с. катушек 1 и 2, с той лишь разницей, что э.д.с. катушки 1 и 3 с одной стороны и катушки 2 и 4 с другой равны по величине, но противоположны по направлению. Поэтому, чтобы прояснить этот вопрос, ограничимся рассмотрением, например, кривых катушек 1 и 2. Поскольку катушки соединены последовательно, мгновенная величина э.ф. Поскольку катушки соединены последовательно, мгновенная ЭДС двух катушек равна сумме мгновенных ЭДС каждой катушки. На рисунке 270 показана сумма мгновенных значений ЭДС двух катушек. Общая кривая переменного тока имеет меньшие пульсации, чем кривые переменного тока отдельных катушек. Сумма э.д.с. катушек под вторым полюсом имеет ту же величину, но противоположна сумме э.д.с. верхних катушек. Обе энергии подключены параллельно к щеткам генератора.
Восемь катушек якоря, при сложении их мгновенных энергий, дадут, как показано на фнг. 271, общее количество э.д.с. Пульсации будут еще меньше, чем в предыдущем случае. Таким образом, разместив большое количество проводников на якоре и соответственно увеличив количество коллекторных пластин, можно получить от генератора такое значение э.д.с., пульсации которого станут настолько малы, что ток, подаваемый в сеть, практически можно будет считать постоянным током. Например, при наличии всего 16 витков на якоре разница в мощности составит менее одного процента. В современных машинах количество обмоток на якоре может быть более сотни.
Завершая обсуждение работы коллектора, можно сказать, что коллектор в генераторах постоянного тока служит для преобразования переменной мощности, индуцированной в обмотке якоря, в постоянную мощность щеток генератора. Стоит отметить, что если якорь генератора оснащен коллектором и контактным кольцом, то от него можно получить как постоянное, так и переменное напряжение.
Коллектор, показанный на рисунке 272, состоит из пластин из твердой тянутой меди. Между коллекторными пластинами помещаются листы миканита (слюды) толщиной 0,5-1 мм. Коллекторные пластины имеют выступы, напоминающие ласточкин хвост. Со стороны якоря на валу находится изоляционная втулка, которая своим коническим выступом входит в паз типа “ласточкин хвост”. С другой стороны коллекторные пластины удерживаются на месте при помощи изоляционной пластины, выступы которой также входят в пазы типа “ласточкин хвост”. Чтобы коллекторные пластины не рассыпались, втулка и нажимная пластина скреплены болтами.
Для припаивания (лужения) проводов обмотки якоря к пластинам коллектора используются специальные медные пластины, называемые “петушками”.
5 апреля 2009 года. 39358 ]]> Печать ]Развитие Развитие технического мышления.
Конспект урока по теме “Принцип работы и назначение коллектора”.
Тема урока: Принцип работы и назначение коллектора.
Цель урока: Ознакомиться со структурными и функциональными элементами коллектора постоянного тока
Обучение :
1.Изучить структурные элементы коллектора
2.Размышлять о назначении коллектора в электрогенераторе и в электродвигателе.
Разработка Развивать техническое мышление.
Образование :
Развивать чувство ответственности, внимательность и познавательный интерес.
Тип урока Комбинированный
в зависимости от источника получения знаний – устные, вербальные (рассказ), визуальные, практические
В зависимости от характера познавательной деятельности: объяснительно-иллюстративные и репродуктивные.
формы работы фронтальный.
IT-ОБОРУДОВАНИЕ: Компьютер, мультимедийный проектор, электронная доска “Электрические машины.
Учебник под редакцией Зороховича “Основы электротехники для локомотивных бригад”.
Учебник, под ред. П.А. Бутырин “Электротехника” 1.
1.Организационный момент.
Отмечать пропуски учеников и делать аннотации в дневнике. 2.
2. пересмотр базовых знаний
2.1 С точки зрения вопросов для пересмотра.
1.Дать классификацию электрических машин по различным признакам
2.Перечислить структурные компоненты электрических машин постоянного тока.
2.2 Определите “третий резервный компонент”.
1. источник питания, предохранитель, электрогенератор, батарея
2. обмотка, статор, ротор, вал
3. генератор, аккумулятор, электродвигатель
4. однофазный, постоянный ток, трехфазный
5. синхронный, коммутатор, асинхронный
6. герметичный, брызгозащищенный, пылезащищенный, полузакрытый
7. взрывобезопасность, химическая стойкость , морозоустойчивый .
8. вентилируемый, охлаждаемый, проветриваемый
3. представление нового материала.
3.1. Коллектор используется для преобразования переменного тока в постоянный ток в генераторе и постоянного тока в переменный ток в электродвигателе.
Рис.1 Конструкция коллектора с коническими шайбами Рис.2 Конструкция пластикового коллектора
Главная элементы представляют собой медные коллекторные пластины, собранные таким образом, что коллектор становится цилиндрическим. Нижняя часть коллекторных пластин 6 имеет форму ласточкина хвоста. При сборке коллектора эти части пластин зажимаются между стальными шайбами 1 и 3. Конические шайбы затягиваются винтами 2. Пластины коллектора изолируются друг от друга и от стальных шайб миканитовыми прокладками 4. Верхняя часть пластин коллектора 5, называемая коксовой пластиной, имеет узкий продольный паз, в который вставляются и припаиваются провода обмотки якоря. В устройствах малой мощности часто используются коллекторы на пластмассе, отличающиеся простотой изготовления.
Набор медных и миканитовых пластин в этом коллекторе удерживается на месте пластиком 2, вставленным в пространство между набором пластин 1 и стальной втулкой 4. Для повышения прочности коллектора пластик 2 усилен стальными кольцами 3. Главной особенностью генераторной машины является коллектор, который обеспечивает скользящий контакт между обмоткой якоря и внешней электрической цепью.
Рассмотрим подробнее процесс генерации ЭДС и тока с помощью коллектора и щеток.
3.2 Назначение коллектора в генераторе переменного тока . В простейшем генераторе переменного тока (рис. 3) при вращении катушки в магнитном поле ее рабочие (активные) стороны 1 и 2 пересекают магнитные силовые линии и в них индуцируется переменный ток э.д.с. Если к кольцам, к которым припаяны концы катушки, подключить внешнюю цепь с каким-либо потребителем электроэнергии, то в ней потечет переменный ток i. Секции 3 и 4 преобразования катушки неактивны, поскольку они не пересекают магнитные силовые линии при вращении катушки и поэтому не участвуют в генерации электродвижущей силы. советы .
В положении, показанном на рисунке 3, a, катушка не пересекает никаких линий магнитного поля, индукция и ток отсутствуют. При повороте катушки на 90° по часовой стрелке (рис. 3, б) обе стороны катушки будут пересечены магнитным полем, активные стороны 1 и 2 будут индуктировать э.д.с., а ток i будет протекать через катушку и внешнюю цепь. Используя правило правой руки, мы можем определить, что э.д.с., индуцированная на стороне 1 катушки, будет направлена от нас, а на стороне 2 – к нам. Поэтому во внешней цепи ток течет от щетки A, имеющей положительный потенциал, к щетке B, имеющей отрицательный потенциал. В положении, показанном на рис. 70, в, катушка больше не пересекает линию поля, поэтому э.д.с. и ток уменьшаются до нуля. При повороте катушки на 270° (рис. 3, г), сторона 2 катушки будет находиться под северным полюсом, а сторона 1 – под южным. Поэтому направление постоянного тока в рабочих сторонах 1 и 2 является обратным по сравнению с направлением в положении, показанном на рис. 3, б. В результате полярность щеток A и B и направление тока i во внешней цепи меняются местами.
Рис. 3. Процесс индукции в простом электрогенераторе (a-d) и кривые e в проводах обмотки якоря, напряжение u и ток i (e) во внешней цепи
Как следует из закона электромагнитной индукции, величина наведенной индукции e е пропорционально количеству линий магнитной силы, которые смещаются концами катушки в любой момент времени. Когда рабочие стороны катушки перемещаются под полюсами, возникает ЭДС. е Напряжение i, действующее между щетками A и B, и ток i будут иметь некоторые постоянные значения (см. рис. 3.6). При перемещении одного полюса относительно другого направления e и i будут меняться.
Для получения во внешней цепи постоянного по направлению постоянного тока, напряжения и тока в простейшем генераторе переменного тока, катушку соединяют не с двумя кольцами, как показано на рис. 3, а с одним кольцом, разрезанным на две изолированные одна от другой части. Начало катушки соединяется с одной половиной кольца, а конец – с другой (рис. 4). Эта конструкция называется коллектором, а ее отдельные изолированные части (в данном случае полукольца) называются коллекционные пластины.
Рассмотрим процесс изменения напряжения и тока во внешней цепи, подключенной к простому генератору при наличии коллектора.
В положении, показанном на рис. 4, а, в катушке не индуцируется ЭДС, и ток во внешней цепи отсутствует. Поверните катушку на 90° (рис. 4b) на его рабочих сторонах 1 и 2 индуцируется электрический импульс e, и во внешней цепи от щетки B к щетке A потечет ток i. В положении, показанном на рис. 4, c, в катушке не индуцируется e, и ток во внешней цепи равен нулю. Наконец, при повороте катушки на 270° (рис. 4, г) направление э.д.с. e в рабочих сторонах 1 и 2 катушки изменяется от положения, показанного на рис. 4. 4, 6. Однако направление тока во внешней цепи остается неизменным, потому что пластины коллектора меняются местами одновременно с вращением катушки, так что пластина, подключенная к стороне 2 катушки, подходит к щетке B, а пластина, подключенная к стороне 1, – к щетке A. Таким образом, потенциалы щеток, т.е. напряжение i, поддерживаются на том же уровне, что и в положении, показанном на рис. 4b, и ток i во внешней цепи будет протекать в том же направлении. Таким образом, когда два контактных кольца заменяются двумя коллекторными пластинами, изолированными одна от другой, напряжение и взаимодействие между щетками A и B выпрямляются, и, следовательно, выпрямляется ток i во внешней цепи. Характер изменения напряжения на щетке и тока i объясняется на рис. 4,д. Напряжение и ток постоянны по направлению, но переменны по значению. Ток и напряжение описываются как пульсирующий .
Пульсирующий ток имеет мало практического применения. Для устранения пульсаций в обмотке якоря необходимо соответственно увеличить число витков и число коллекторных пластин.
Рисунок 4: Процесс индукции в простом коллекторном генераторе переменного тока (a-d) и график напряжения и тока i во внешней цепи (e)
Рисунок 5. Схемы соединения обмотки якоря с коллекторными пластинами
Чтобы наилучшим образом использовать обмотку якоря 1 (рис. 5), отдельные обмотки соединяются последовательно. К каждой коллекторной пластине 2 подключается конец предыдущей обмотки и начало следующей. В результате получается замкнутая обмотка (рис. 5, а). Вращение якоря между любыми двумя точками такой обмотки, например, между a и b (рис. 5.6), будет создавать переменный электромагнитный поток e ab . Однако во внешней цепи между неподвижными щетками A и B, постоянной по направлению и величине, e равно сумме e c, индуцированных во всех обмотках якоря, соединенных последовательно между этими щетками. Таким образом, коллектор преобразует переменные выходы и токи обмоток якоря в постоянные выходы и токи во внешней цепи, т.е. действует как механический выпрямитель. механический выпрямитель .
Чем больше витков в обмотке якоря и пластинах коллектора, тем меньше пульсирующий ток и мощность. Полностью избавиться от пульсации невозможно. Для подавляющего большинства потребителей тока эти эффекты пульсаций не играют никакой роли и не влияют на их работу.
3.3 Назначение коллектора в электродвигателе. На электродвигатель подается постоянное напряжение, а на якорь подается постоянный ток. В проводниках обмотки якоря течет переменный ток (см. рис. 3, e). Таким образом, в электродвигателе Коллектор действует как механический преобразователь постоянного тока в переменный. Коллектор работает как механический преобразователь постоянного тока в переменный, питая обмотку якоря переменным током от внешнего источника постоянного тока. Коллектор играет важную роль в распределении тока по выводам обмотки якоря. При вращении якоря проводники обмотки якоря будут перемещаться под полюсами машины, переходя от северного полюса к южному, затем обратно к северному и так далее. Этот переход должен сопровождаться изменением направления тока в проводниках, чтобы электромагнитный момент машины всегда действовал в одном и том же направлении.
Рисунок 6: Распределение тока в проводниках обмотки якоря во время вращения якоря
Коллектор заставляет все проводники под северным полюсом проводить ток в одном направлении, а проводники под южным полюсом – в противоположном. Когда якорь вращается, проводники меняют направление (обратная полярность), направление тока в проводниках также меняется на противоположное. Например, в положении, показанном на рис. 6, а, через катушку 1 протекает ток i. Результирующий электромагнитный момент M направлен по часовой стрелке. Когда катушка 1 в процессе вращения якоря принимает положение, показанное на рис. 6,б, коллекторные пластины, к которым подключен этот виток, выходят из-под щеток и ток через виток 1 перестает протекать. Однако другая пара коллекторных пластин, подключенная к катушке 2, окажется под щетками, и ток i начнет протекать через эту катушку. Электромагнитный момент М будет действовать в том же направлении, что и положение якоря, показанное на рис. 6, а. То же самое произойдет, если каждую катушку повернуть на 180° и переключить их рабочие стороны на полюса разной полярности. Коллектор играет аналогичную роль в распределении тока по проводникам обмотки якоря, когда машина работает в режиме генератора: при каждом положении якоря электромагнитный тормозной момент, создаваемый всеми проводниками обмотки якоря, действует в одном направлении.
4. закрепить полученные знания с помощью экзаменационных вопросов
Назовите конструкцию коллектора
Назовите назначение коллектора в генераторах, электродвигателях
5 Подведите итоги урока.
5.1 Выставлять оценки в журнале.
5.2 Домашнее задание.
§ 27 стр. Учебник, изд. Зорохович “Основы электротехники для локомотивных бригад”.
В двигателе параллельного возбуждения ток обмотки возбуждения (индуктора) и ток якоря не зависят друг от друга, а полный ток двигателя равен сумме тока обмотки возбуждения и тока якоря. Во время нормальной работы, во время нормальной работы при повышении напряжения
Конструктивные особенности и принцип работы
В принципе, двигатель с коммутатором – это довольно специфическое устройство, обладающее всеми преимуществами машины постоянного тока и, следовательно, имеющее схожие характеристики. Разница между этими двигателями заключается в том, что корпус статора двигателя переменного тока изготовлен из отдельных листов электротехнической стали для снижения потерь на вихревые токи. Обмотки возбуждения машины соединены последовательно для оптимизации работы при питании от бытовой сети 220 В.
Они могут быть однофазными или трехфазными и также известны как многоцелевые машины из-за их способности работать с переменным или постоянным током. Помимо статора и ротора, конструкция включает в себя щеточно-коллекторный механизм и тахогенератор. Вращение ротора в коллекторном двигателе является результатом взаимодействия тока якоря и магнитного потока обмотки возбуждения. Щетки проводят ток к коллектору, который состоит из трапециевидных листов и является одним из узлов ротора, соединенных последовательно с обмоткой статора.
Коллектор – это сложное и дорогостоящее устройство, требующее тщательного ухода. Дефекты часто становятся причиной серьезных аварий. Предпринимались многочисленные попытки создать безэлектродную машину постоянного тока, но в принципе это невозможно, так как многовитковая обмотка якоря, активные стороны которой работают последовательно под разными полярностями, индуцирует переменный электрический ток, который должен быть выпрямлен с помощью специального выпрямителя.
Коллектор
В машинах постоянного тока используется коллектор для выпрямления ЭДС, который представляет собой механический преобразователь, выпрямляющий переменный ток в обмотке якоря в постоянный ток через щетки во внешнюю цепь. Коллектор состоит из изолированных пластин, соединенных с катушками обмотки якоря, которые вращаются вместе с обмоткой якоря и поочередно контактируют с неподвижными щетками, подключенными к внешней цепи. Одна из щеток всегда положительная, другая – отрицательная.
Рис. 6 – Выпрямление коллектора: 1 – медные ребра; 2 – обмотка якоря; 3 – щетки; 4 – внешняя цепь
Простейший коллектор имеет две изолированные медные пластины в форме полукольца (рис. 6), к которым подключены концы обмотки якоря. Пластины коллектора соприкасаются с неподвижными контактными щетками, которые подключены к внешней электрической цепи. Когда машина работает, пластины коллектора вращаются вместе с обмотками якоря. Щетки установлены таким образом, что при одновременном, например, реверсировании, коллекторная пластина перемещается от щетки одной полярности к щетке другой полярности. В результате на щетках образуется пульсирующее напряжение с постоянным направлением (см. непрерывную кривую 1 на рис. 3, в).
Рис. 7 – Конструкция коллектора: 1 – корпус; 2 – крепежный винт; 3 – прижимное кольцо; 4 – изоляционная прокладка; 5 – “кран” – часть коллекторной пластины, к которой припаян конец намоточной части; 6 – “ласточкин хвост” – часть коллекторной пластины, используемая для ее крепления; 7 – коллекторная пластина
Якорная обмотка состоит из нескольких секций с одной или несколькими последовательно соединенными обмотками. Конец каждой секции соединен с одной из изолированных коллекторных пластин, образующих коллектор (Рисунок 7). По мере увеличения количества секций пульсации напряжения на щетках уменьшаются (Рисунок 8). При двадцати коллекторных пластинах разница между максимальным и минимальным значениями напряжения, деленная на среднее значение, не превышает 0,65%.
Коллектор – это сложное и дорогостоящее устройство, требующее тщательного ухода. Его неисправность часто является причиной серьезных аварий. Было предпринято много попыток построить безэлектродную машину постоянного тока, но в принципе это невозможно, так как многовитковая обмотка с активными сторонами, работающими под разными полярностями, соединенная последовательно, в любом случае дает переменный ток, который должен быть выпрямлен с помощью специального выпрямителя.
Рисунок 8 – Пульсации напряжения на щетках генератора постоянного тока: а – с двумя обмотками на полюс; б – с большим количеством обмоток
Таким образом, машины постоянного тока – это электрические машины, в которых преобразование энергии происходит в результате вращения обмотки якоря относительно неподвижного полюсного потока, а выпрямление тока в постоянный осуществляется коллектором (или другим выпрямителем, вращающимся вместе с якорем).
В самом начале были разработаны машины постоянного тока. С тех пор они были в значительной степени заменены машинами переменного тока. Благодаря возможности плавного и экономичного регулирования скорости, двигатели постоянного тока сохранили свое преобладающее значение на транспорте, для привода сталелитейных заводов, в подъемном и грузоподъемном оборудовании. В системах автоматизации машины постоянного тока широко используются в качестве исполнительных механизмов, двигателей для привода саморегулирующихся ременных передач, в качестве тахогенераторов и электромеханических усилителей. Генераторы постоянного тока в основном используются для питания радиоприемников, двигателей постоянного тока, зарядки аккумуляторов, сварочных и электрохимических низковольтных установок.
Иллюстрация, объясняющая принцип работы коллекторного двигателя постоянного тока
Принцип работы двигателя постоянного тока
Уникальной особенностью коллекторных машин является реверсивный характер этих устройств. Что это значит?
Интересная информация! Если нагрузка на вал настолько велика, что заставляет его вращаться в противоположном направлении во время работы, двигатель переходит в режим генератора.
Типы двигателей постоянного тока
Все двигатели постоянного тока можно разделить на различные типы в зависимости от их мощности и назначения:
Методы возбуждения двигателей постоянного тока
Существует четыре типа возбуждения двигателя постоянного тока.
Независимое возбуждение
Нетрудно догадаться, что при такой схеме якорь двигателя питается от основного источника постоянного тока – сети, генератора или выпрямителя, а обмотка возбуждения подключена к вспомогательному источнику.
Интересная информация! Чисто теоретически, работа в этом режиме не приведет к постоянному увеличению скорости вращения ротора. Он перестанет увеличиваться, когда электродвижущая сила измерителя достигнет напряжения питания.
Параллельное возбуждение
В этой схеме обе обмотки питаются от одного источника. Схема также содержит два реостата – управляющий и пусковой.
Последовательное возбуждение
Обмотка возбуждения соединена последовательно с обмоткой якоря.
Интересная информация! Минимально допустимая нагрузка для двигателей с последовательным возбуждением составляет 20-25% от номинального значения. Чтобы предотвратить запуск двигателя без нагрузки, он должен быть соединен с приводом жесткой глухой муфтой или редуктором. Нельзя использовать ременные приводы и фрикционные муфты, так как может произойти поломка, а последствия уже известны.
Интересно, что, несмотря на этот недостаток, такие двигатели получили очень широкое распространение, особенно там, где есть переменные нагрузки и сложные условия запуска, например, в электровозах, электрокарах, тепловозах и т.д.
И объяснение этому очень простое – благодаря мягкой характеристике увеличение нагрузки не вызывает сильного увеличения тока и потребляемой мощности, что означает, что эти устройства лучше справляются с перегрузками. Не забыт и высокий пусковой момент, которого не было у предыдущих вариантов двигателя.
