Разница между реле и контакторами: особенности и различия

При планировании сетей электроснабжения различной сложности (включающих не только количество конечных потребителей, но и их электрические характеристики) проектировщики сталкиваются с необходимостью автоматизации размыкания и замыкания цепей. К счастью, недостатка в подходящих устройствах нет. На рынке можно найти десятки моделей реле и контактов как для слаботочных, так и для сильноточных систем.

Но здесь кроется проблема. Не всегда очевидно, какое устройство для открытия и закрытия источника питания лучше. И если электрические параметры понятны, то принцип работы уже нет.

И поэтому в данном материале мы рассмотрим разницу между реле и контактором, особенности их применения и основные различия между этими двумя категориями устройств.

Это совсем не обязательно.
Самостоятельный выпуск стоит 200-300 рублей, в зависимости от производителя. Это модил 1/2 DIN для подключения к любому выключателю с правой стороны. Он запускается, подавая на обмотку напряжение 220 В. Только учтите, что вам нужно будет учесть автоматическое выключение при отпускании.

Реле вместо контактора

JLCPCB, всего $2 за прототип платы! Любой цвет!

Подпишитесь и получите два купона на $5 каждый: https://jlcpcb.com/cwc

Сборка печатной платы от $30 + БЕСПЛАТНАЯ доставка по всему миру + шаблон

Модули Navigator позволяют значительно сократить время проектирования оборудования. Во время вебинара 17 ноября вы сможете узнать о новых семействах Teseo-LIV3x, Teseo-VIC3x и Teseo-LIV4F. Вы узнаете, как легко добавить функциональность позиционирования с повышенной точностью с помощью двухдиапазонного приемника и MEMS Sensor Navigation. Работайте в Teseo Suite и смотрите результаты полевых испытаний.

_________________
Ничто так не укрепляет взаимное доверие, как 100% предоплата! Дмитрий, RK3AOR.

Компания Infineon выпустила семейство 40-вольтовых МОП-транзисторов OptiMOS 5. Эти транзисторы относятся к категории MOSFET нормального уровня и имеют более высокое пороговое напряжение (по сравнению с другими низковольтными MOSFET) для защиты от ложных срабатываний в условиях повышенного шума.

Это совсем не обязательно.
Самостоятельный выпуск стоит 200-300 рублей, в зависимости от производителя. Это модил 1/2 DIN, подключаемый к любому предохранителю с правой стороны. Он срабатывает при подаче на обмотку напряжения 220 В. Но нужно учитывать, что вам придется включать автоматический выключатель, если он выключен вручную.

Лично я установил в своем дачном домике реле Schneider, которое переключает потребителей на резервный источник. Система функционирует уже несколько лет. Для включения электронагревателя с 3 нагревательными элементами на 1,5 кВт я использую пускатель, прилагаемый к нагревателю. Главный недостаток – очень громкие щелчки.

_________________
Ничто так не укрепляет взаимное доверие, как 100% предоплата! Дмитрий, RK3AOR.

– Реле в основном используется в системах управления, для коммутации небольших электронных схем. Контактор используется в электродвигателях и других устройствах большой мощности.

Кратко о сравнении контактора и реле:

– Реле всегда дешевле, поскольку в нем используются электромагниты меньшего размера.

– Реле обычно используются в приборах мощностью менее 3 кВт.

– Реле используется только в цепях управления. С другой стороны, контактор может использоваться как в цепях управления, так и в силовых цепях.

– Контактор работает немного медленнее.

– Контактор сконструирован таким образом, что его можно отремонтировать. Если реле выходит из строя (опять же из-за его относительно низкой стоимости), его просто заменяют.

– Контактор имеет не менее трех контактов, в то время как реле использует одну пару.

– Реле в основном используются в системах управления, для переключения небольших электронных схем. Контактор используется в электродвигателях и других устройствах большой мощности.

Важным различием между этими двумя типами устройств является также количество потребляемой ими энергии. Контакторы имеют гораздо более крупные электромагниты, которые потребляют значительное количество энергии.

Но в действительности контактор и реле очень похожи. Оба являются электрическими выключателями, используемыми для переключения электрических цепей. Конструктивно они также не имеют слишком много различий. Оба имеют внешнюю оболочку, которая защищает все внутренние детали. Для размыкания и замыкания контактов используется соленоид.

Я уже много раз говорил, что промежуточное реле имеет очень широкий спектр применения. В основном, реле предназначено для управления каким-либо процессом в автоматике, но простое косвенное реле в некоторых случаях может использоваться как контактор.

Использование реле косвенного действия в качестве контактора

Данные 23 января 2014 года. Автор k-igor

Использование промежуточного реле в качестве контактора

Я уже много раз говорил, что реле косвенного действия имеет очень широкий спектр применения. В основном реле предназначено для управления каким-либо процессом в автоматике, но в некоторых случаях простое реле косвенного действия может быть использовано в качестве контактора.

Реле косвенного действия маркируются разными производителями по-разному. У одних – REC, у других – RP, но сути это не меняет. Все они имеют одинаковый дизайн и характеристики.

Рассмотрим схему управления трехфазной нагрузкой, например, небольшим электродвигателем. Номинальный ток контактов непрямого реле составляет 10 А, поэтому ток нагрузки должен быть менее 10 А.

Схема контактора на основе косвенного реле:

Контакторная схема на основе реле косвенного действия

Схема косвенного релейного контактора

Как видите, схемы очень просты. Реле имеет 4 группы контактов. Три группы предназначены для управления нагрузкой, а четвертая – для удержания катушки под током. Кнопочный пост имеет кнопки “Пуск” и “Стоп”.

Однофазная нагрузка может управляться аналогичным образом. В этом случае можно использовать промежуточное реле с меньшим количеством контактов.

Таким образом, вы можете сэкономить немного денег, купив промежуточное реле вместо контактора.

Технические данные, например, тип тока, разделяют модули на Контакторы постоянного и переменного тока. Для коммутации постоянного тока используются одно- и двухполюсные контакторы с максимальным напряжением 440 В и номинальным током 80-630 А. Для цепей переменного тока предлагаются трехполюсные устройства с допустимым током 63-1000 A.

Разновидности модульных контакторов

Производители электрооборудования выпускают огромное изобилие всевозможных контакторов, отличающихся друг от друга не только дизайном, но и техническими характеристиками, механической прочностью, типом работы, областью применения.

По техническим характеристикам, таким как тип тока, модули делятся на Контакторы постоянного и переменного тока. Для коммутации постоянного тока используются одно- и двухполюсные контакторы с максимальным напряжением 440 В и номинальным током 80-630 А. Для цепей переменного тока предлагаются трехполюсные устройства с номинальным током 63-1000 A.

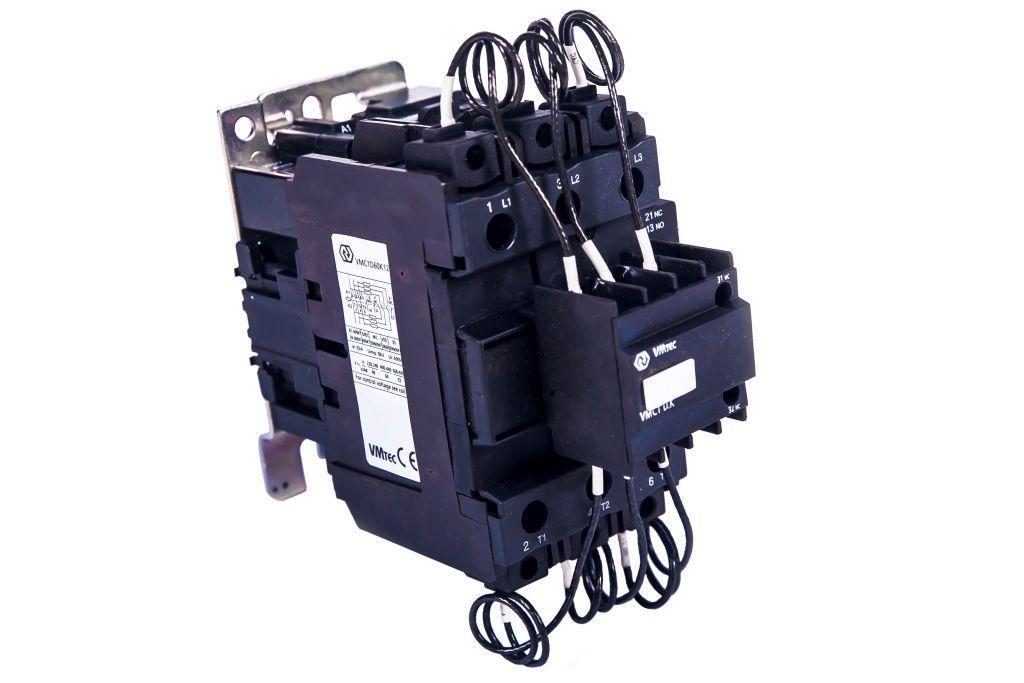

Механический контактор Электромагнитный модульный контактор

Различают в зависимости от типа операции Механические и электромагнитные контакторы. В настоящее время последний наиболее часто используется в домашних условиях благодаря таким его преимуществам, как отсутствие вибрации и бесшумность. Модульные контакторы имеют от одного до четырех полюсов, поэтому они называются однополюсными, двухполюсными и т.д. и могут быть однофазными или двухфазными. Существуют модели со вспомогательными контактами или без них, что также является основным отличием этих устройств.

В дополнение к контактной системе модуль включает в себя дугогасительная система. Дуга гасится различными способами, при этом различают одиночные контакторы с эффективным гашением дуги с помощью электромагнитного устройства, применяются в цепях сложного промышленного и железнодорожного оборудования, в индукционных печах. Но также двойные контакторыс двойным отрывом дуги, которые используются в еще более тяжелых условиях.

Дугогасительная камера в контакторе

Производители выпускают различные типы контакторов с различными добавками и конструкциями:

пускатели (усовершенствованные типы контакторов со вспомогательными элементами);
магнитные контакторы (устройство для частого запуска и остановки);
Магнитные пускатели – трехполюсный контактор переменного тока с двумя тепловыми реле;

промежуточное реле – маломощный контактор для малых токов, но способный выполнять огромное количество коммутационных операций.

Для автоматизации жилых и общественных зданий используются очень популярные модульные контакторы шведской компании ABB. Они работают в коммутационных и управляющих цепях сетей обслуживания зданий. Например, ABB ESB-63-40 – это контактор для управления электрооборудованием в цепях постоянного и переменного тока. Это четырехполюсные контакторы с высокой износостойкостью, защитой от перенапряжения 5 кВ, простотой установки и устойчивостью к низким температурам.

Контактор ABB

Контакторы серий MF и MT Контакторы (силовые) устанавливаются в силовых цепях, Серия KM – серии имеют очень широкий спектр применения (офисы, больницы, промышленные и жилые здания), Контакторы IEK Для дистанционного управления используются контакторы (IEK).

Преимущество модульных контакторов в том, что они решают многие проблемы, не сложны в установке, компактны и легко размещаются в распределительном щите и не создают шума во время работы. Кроме того, модульные контакторы могут подключаться к сетям с высокой мощностью и при этом обладают хорошей электробезопасностью (класс 2), что очень важно для неквалифицированных пользователей. Недостатки иногда можно увидеть в малом количестве переключений в некоторых моделях.
