Расчет мощности силового трансформатора
Трансформатор – Компонент, используемый для преобразования напряжения. Он является частью трансформаторной станции. Его задача – передать электроэнергию от линии электропередачи (воздушной или кабельной) потребителям в количестве, достаточном для обеспечения всех режимов работы их электроприборов.
Трансформаторная подстанция скрытого монтажа
Потребителями являются многоквартирные дома, города или поселки, заводы или отдельные предприятия. В зависимости от экологических и экономических соображений, подстанции бывают различных вариантов конструкции: комплектные (включая киоск, столб), утопленные, открытые или внутренние. Они могут располагаться в специально построенном здании или занимать отдельную комнату в здании.
Выбор трансформаторов заключается в определении его мощности и количества трансформаторов. Размеры и тип трансформаторных подстанций зависят от полученных результатов. В процессе отбора необходимо учитывать следующие факторы:
Критерий отбора
Параметр должен быть определен
Электроснабжение города, городского района, завода, группы заводов или целого предприятия может обеспечиваться одной или несколькими трансформаторными подстанциями. Практическая целесообразность строительства одной или двух трансформаторных подстанций определяется после технико-экономического сравнения нескольких типов систем электроснабжения. Критерием выбора варианта является минимальная приведенная стоимость затрат на строительство системы электроснабжения. Сравниваемые варианты должны обеспечивать требуемый уровень надежности электропитания.
Класс точности
Класс точности трансформатора тока определяется ГОСТ 7746-2001 и зависит от его назначения и параметров первичного тока и вторичной нагрузки:
- В условиях низкого сопротивления происходит почти полное игнорирование намагниченной ветви. Прибор будет работать с большой погрешностью.
- При увеличении сопротивления ошибка также увеличивается. Причиной этого является работа прибора в области насыщения.
- При минимальном номинальном токе трансформатор работает в нижней части кривой намагничивания, а при максимальном – в области насыщения.
Точный выбор трансформатора в зависимости от класса точности можно получить из таблицы.
| Класс точности | Номинальный первичный ток в % | Предел вторичной нагрузки в % |
| 0,1 | 5, 20, 100-200 | 25-100 |
| 0,2 | ||
| 0,2 S | 1,5, 20, 100, 120 | |
| 0,5 | 5, 20, 100, 120 | |
| 0,5 S | 1, 5, 20, 100, 120 | |
| 1 | 5, 20, 100-120 | |
| 3 | 50-120 | 50-100 |
| 5 | ||
| 10 |
Для защитных устройств класс точности также указан в таблице.
| Класс точности | Предельная ошибка | Процент ограничения вторичной нагрузки | ||
| тепловой | угловой | |||
| min | ср. | |||
| 5Р | ±1 | ±60 | ±1,8 | 5 |
| 10Р | ±3 | Нет стандарта | 10 | |
Для измерения энергии модели с классами точности от 0,2S до 0,5, для амперметров с минимальной чувствительностью, с 1 или 3, для релейной защиты, 5P и 10P.
Эти параметры должны быть выбраны таким образом, чтобы предотвратить возникновение высших гармоник и выровнять нагрузку на стороне НН в случае несбалансированной нагрузки на стороне НН. Конкретная схема и группа определяются параметрами сети и подключенной нагрузки. При параллельной работе силовых трансформаторов необходимо учитывать группировку и разводку, поскольку их совпадение является необходимым условием параллельной работы.
Выбор необходимого количества трансформаторов
Обычно на подстанции можно выбрать один или два трансформатора.
Выбор однотрансформаторной подстанции основывается на следующих критериях
- Для питания нагрузки, которая может питаться только от одного нерезервированного источника (нагрузка категории III);
- снабжение всех категорий потребителей по закрытым сетям, подключенным к двум или более подстанциям (или по неподключенным сетям, связанным резервными линиями).
Два трансформатора устанавливаются на подстанциях, питающих оборудование категории I или II и не имеющих связи вторичного напряжения с другими подстанциями. Для того чтобы два трансформатора надежно поддерживали друг друга, они питаются от независимых источников по независимым линиям. Поскольку взаимное резервирование трансформаторов должно быть одинаковым, они должны иметь одинаковую мощность. Главные трансформаторные подстанции (ГТП) предприятий обычно строятся как двухтрансформаторные. Необходимость в дополнительных трансформаторах возникает редко.
Однотрансформаторные подстанции рекомендуется использовать при наличии в цехе потребителей электроэнергии, допускающих перерыв в электроснабжении на время обеспечения “накопительного” резерва или в случае резервирования, осуществляемого низковольтными линиями от соседних ПС, т.е. они приемлемы для потребителей III и II категории, а также при наличии небольшого числа (до 20%) потребителей I категории в сети 380-660 В.
Двухтрансформаторные подстанции рекомендуются в следующих случаях:
- С преобладанием потребителей I категории и с потребителями особых групп (для последних требуется третий источник);
- Для сосредоточенных цеховых нагрузок и отдельно стоящих установок общего назначения (компрессорные и насосные станции);
- Для цехов с высокой удельной нагрузкой (более 0,5-0,7 кВА/м2).
Применение силовых трансформаторов
Требования к силовому трансформатору значительно варьируются в зависимости от конкретного применения. Например, трансформатор должен выдерживать изменения напряжения, если нагрузка переменная. Для бесперебойного электроснабжения потери нагрузки в силовом трансформаторе должны быть минимальными. Если трансформатор питает мощное оборудование, он должен стабильно справляться с кратковременными перегрузками. В некоторых отраслях промышленности от силовых трансформаторов требуются высокие эксплуатационные характеристики: стабильные уровни напряжения, минимальные потери, повышенная надежность.
Номиналы силовых трансформаторов
Выбор номинальной мощности основан на ежедневном распределении нагрузки, которое показывает среднесуточную и максимальную активную нагрузку (кВт), а также проектную активную нагрузку (когда ежедневные распределения недоступны), темпы роста нагрузки и стоимость электроэнергии. В практических приложениях номинальная мощность выбирается в соответствии с распределением нагрузки и начальным коэффициентом нагрузки. Номинальная полная мощность трансформатора должна быть выше номинальной полной мощности: Snt>Sp.
Необходимо также учитывать температуру, при которой эксплуатируется трансформатор.
Выбор конструкции трансформатора
Трансформаторы можно разделить на маслонаполненные, наполненные синтетической жидкостью и сухие. Первые обеспечивают хороший отвод тепла от обмоток и сердечника, хорошую диэлектрическую пропитку изоляции, надежную защиту активных частей от воздействия окружающей среды и низкую стоимость. Их недостатком является возможность пожара, взрыва или выделения продуктов разложения масла при случайном повреждении изоляции, что приводит к дуговому замыканию внутри бака трансформатора, особенно в случае отказа или неисправности защитных устройств. По этой причине трансформаторы этого типа используются для наружной установки или для установки в специальных трансформаторных помещениях на подстанциях.
Если трансформаторы устанавливаются внутри цеха, чтобы приблизить трансформатор к центру электрической нагрузки, то в целях пожарной безопасности используются сухие (безмасляные) трансформаторы. Эти трансформаторы имеют худшие условия охлаждения, чем масляные трансформаторы, поэтому плотность тока в их обмотках ниже, а габариты, расход активных материалов и стоимость соответственно выше. Следовательно, выбор типа трансформатора (масляный или сухой) является технически и экономически сложной задачей.
В сухих трансформаторах используются различные изоляционные материалы. Наиболее надежной считается литая изоляция, изготовленная из отвержденных синтетических смол и, обычно на две трети, наполнителя из кварцевого порошка. Пожарная безопасность трансформатора также обеспечивается за счет использования синтетических, невоспламеняющихся заправочных жидкостей.
В настоящее время разработаны новые невоспламеняющиеся и нетоксичные жидкости, такие как тетрахлорбензилтолуол, которые пока не нашли широкого применения.
Выбор номинальных напряжений и способы регулировки вторичного напряжения трансформаторов. Для двухобмоточных трансформаторов номинальные напряжения высоковольтной и низковольтной обмоток указаны в паспорте, соответственно UHV и UHV. Для трехобмоточных трансформаторов номинальные напряжения обмоток высокого, среднего и низкого напряжения составляют UHV, UCHV и UHV соответственно.
Трансформаторы делятся в зависимости от способа регулирования вторичного напряжения:
- Регулируемые, т.е. путем переключения ответвлений первичной обмотки при выключенном трансформаторе; такие трансформаторы оснащены устройствами РПН без возбуждения;
- С регулированием нагрузки, т.е. путем переключения ответвлений первичной обмотки без отключения трансформатора; такие трансформаторы оснащены устройством РПН. Устройство РПНЭти трансформаторы оснащены устройством переключения (контактором);
В первом случае нечастые сезонные изменения коэффициента трансформации могут происходить в диапазоне от -5% до +5% и обычно в пять этапов (-5%; -2,5%; 0%; +2,5%; +5%).
Во втором случае количество шагов больше (например, 13 шагов в диапазоне от -9 до +9 процентов, или 17 шагов в диапазоне от -12 до +12 процентов, или 19 шагов в диапазоне от -16 до +16 процентов). Трансформатор с устройством РПН оснащен внешним контактным устройством для автоматического переключения.
В обоих случаях на нейтральный отвод подается напряжение, соответствующее UHV трансформатора. Первичное напряжение сети поддерживается энергосистемами на достаточно стабильном уровне, поэтому обычно нет необходимости использовать устройство РПН.
Выбор группы обмоток и схема подключения силовых трансформаторов
Параметры должны быть выбраны таким образом, чтобы избежать гармоник и выровнять нагрузку на стороне НН, если нагрузка на стороне НН несбалансирована. Конкретная схема и группа определяются параметрами сети и подключенной нагрузки. В случае параллельно соединенных силовых трансформаторов необходимо учитывать способ группировки и расположение цепей, так как их совпадение является необходимым условием для параллельной работы.
Тип изоляции
Силовые трансформаторы могут быть изолированы жидкой изоляцией (трансформаторное масло) или сухой изоляцией (литая смола). Выбор типа изоляции для силового трансформатора напрямую связан с тем, где будет располагаться устройство – в помещении или на открытом воздухе. Если трансформатор эксплуатируется на открытом воздухе, предпочтительнее использовать жидкую изоляцию (например, трансформаторы серий TM и TMG). Сухие трансформаторы (например, TSZ и TLS) используются для установки внутри помещений. Жидкая изоляция более долговечна и эффективнее охлаждает трансформатор, но более восприимчива к воспламенению. Вентиляция свежим воздухом используется для охлаждения обмоток силовых трансформаторов сухого типа. При установке данного типа в жарком климате следует обратить особое внимание на использование дополнительной вентиляции.
Конструкция обмотки
Алюминиевые обмотки используются в относительно недорогих силовых трансформаторах, в то время как устройства с медными обмотками отличаются более компактными размерами и механической прочностью. Также стоит обратить внимание на материал сердечника трансформатора, так как только высококачественная многослойная электротехническая сталь может снизить потери на гистерезис и вихревые токи.
При выборе нового силового трансформатора следует обратить особое внимание на следующие детали:
Математически условие выбора трансформатора выражается следующим образом:
Если трансформатор будет использоваться для контроля состояния изоляции в цепях с небольшими токами замыкания на землю, следует выбрать трехфазный 5-проводный трансформатор.
Потери напряжения на разъемах должны быть в пределах 0,5% от Uu.
Мощность измерительных приборов следует определять по максимально нагруженной фазе.
Общая нагрузка на высоковольтный трансформатор будет иметь значение, которое можно рассчитать по приведенному ниже уравнению:
где S pri – мощность, потребляемая всеми параллельными цепями прибора.
Номинальную мощность следует принимать за номинальное значение:
Как выбрать трансформатор напряжения?
Трансформатор напряжения – это тип трансформатора, который предназначен для гальванической развязки высоковольтных (выше 6 кВ) цепей от низковольтных (полунапряженных) вторичных цепей, т.е. энергия передается от высоковольтной линии к низковольтной без использования электрического контакта.
Изобретение трансформатора произошло в 19 веке. Принято считать, что простейшей первой моделью трансформатора была индукционная катушка с разомкнутым контуром. Долгое время его судьба была в подвешенном состоянии. Это было связано с тем, что еще не были разработаны предпочтения для основных стандартов в электротехнике (вид тока, сила тока и т.д.). Первый патент, давший устройству название “светодробилка”, был зарегистрирован выдающимся ученым Н.П. Яблочковым в 1870-х годах. Бурное развитие устройства произошло в конце 19 века, когда был установлен стандарт на переменный ток (использование постоянного тока считалось бесперспективным).
В настоящее время существуют признанные производители различных типов трансформаторов напряжения – http://elektrovrn.ru/produkciya/transformatory_napryazheniya/.
Принцип работы
Давайте рассмотрим конструкцию трансформатора напряжения. Базовая модель состоит из двух обмоток, намотанных вокруг магнитного сердечника. Входное (внешнее) напряжение подается на первичную обмотку, а вторичная обмотка используется для вывода пониженного напряжения.
Трансформатор напряжения широко используется во многих отраслях промышленности. Такие отрасли, как электроника, энергетика и радиотехника, не могли бы функционировать без него. В случае с трансформаторами напряжения технический прогресс позволил миниатюризировать большое количество устройств, что позволило вывести на рынок доступные и простые в использовании устройства. Дополнительная функция защиты от короткого замыкания сделала это устройство одним из основных элементов современного оборудования.
Основные характеристики трансформаторов напряжения
Характеристики защитного трансформатора напряжения следующие. Точность данного типа будет определяться как процент максимально допустимой погрешности напряжения в пределах 5% от заявленного номинального напряжения и до предела напряжения, взятого из коэффициента номинального напряжения.
Если трансформатор имеет вторую обмотку, разделенную на две отдельные части, необходимо обратить внимание на входной диапазон на каждой обмотке. Их верхний предел должен находиться на уровне номинальной мощности. Требования к катушкам различны (все они должны соответствовать точности входного диапазона).
Существует несколько типов трансформаторов напряжения. В зависимости от фазы различают однофазные и трехфазные трансформаторы. В зависимости от количества обмоток различают трехобмоточные и двухобмоточные. Различают внешние и внутренние приложения. Понижающие и повышающие трансформаторы получили свое название от изменения входного напряжения на выходное.
Относительной новинкой на рынке трансформаторов напряжения является электронный трансформатор. Это устройство выгодно отличается от классической модели, так как имеет регулировку напряжения на выходе и обеспечивает высокий уровень эффективности. Устройство имеет небольшие размеры и практически полностью бесшумно.
Выбор трансформатора
Давайте рассмотрим, как выбрать трансформатор напряжения.
Основными параметрами, на которые следует обратить внимание при выборе, являются:
- номинальное напряжение первичной обмотки;
- как соединены обмотки;
- заявленный класс точности;
- номинальная мощность вторичной обмотки.
Математически условие выбора трансформатора выражается следующим образом:
Если трансформатор будет использоваться для контроля состояния изоляции в цепях с небольшими токами замыкания на землю, следует выбрать трехфазный 5-проводный трансформатор.
Потери напряжения на разъемах должны быть в пределах 0,5% от Uu.
Мощность измерительных приборов следует определять по максимально нагруженной фазе.
Общая нагрузка на высоковольтный трансформатор будет иметь значение, которое можно рассчитать по приведенному ниже уравнению:
где S pri – мощность, потребляемая всеми параллельными цепями прибора.
Номинальную мощность следует принимать равной:
- для трансформаторов, соединенных в звезду, – суммарная мощность трех фаз;
- для однофазного с соединением открытым треугольником – удвоенная мощность фазы.
Следующие шаги при выборе трансформатора – это выбор производителя и поставщика. В настоящее время рынок электротоваров насыщен продукцией китайских заводов и отечественной продукцией. И то и другое следует выбирать только на основании положительных отзывов.
Рассмотрев основные условия выбора трансформатора напряжения, можно сделать вывод, что основным параметром для выбора является класс напряжения. Еще одна характеристика, которая учитывается при выборе трансформатора напряжения, – это суммарная нагрузка всего оборудования, которое будет к нему подключено. Это следует проверить по вторичной обмотке.
Чтобы рассчитать общую нагрузку всех устройств, обратитесь к руководствам по эксплуатации устройств для получения всех технических характеристик. Если руководство недоступно, поищите маркировку на самом приборе.
При выборе трансформатора напряжения необходимо учитывать, что он является основополагающим элементом защиты устройства от короткого замыкания.
Вывод: трансформатор мощностью 160 кВА не будет работать в наших условиях эксплуатации, поэтому для проекта был выбран трансформатор мощностью 250 кВА.
Пример выбора мощности силового трансформатора
15 марта 2015 года.
k-igor
Я хотел бы привести реальный пример выбора мощности трансформатора в одном из моих недавних проектов. Проект прошел экспертизу и получил замечание по выбору силового трансформатора, фактически мощность силового трансформатора должна была быть обоснована.
Технические условия допускали 180 кВт для третьей категории мощности. На данном этапе я сделал только один стенд (хранилище) с потребляемой мощностью 20 кВт, остальные стенды будут спроектированы позднее.
Конечно, я выбрал трансформатор, исходя из мощности 180 кВт.
Возможно, вы помните, что у меня есть статья:
В той статье я привел ссылки на некоторые нормативные акты, поэтому не буду повторяться. Там же я дал несколько советов по выбору силового трансформатора.
Есть еще одна статья на эту тему:
Поэтому обязательно ознакомьтесь с тем, о чем я писал ранее.
В принципе, смысл в том, что если вы выбираете трансформатор в соответствии с рекомендациями, то достаточно трансформатора мощностью 160 кВА. Именно на это ссылался эксперт. Для проекта была выбрана трансформаторная подстанция мощностью 250 кВА в металлическом корпусе. Самый дешевый вариант.
В противовес этому я привел ссылку на ТКП 45-4.04-297-2014 п.11.20. Там сказано, что коэффициент нагрузки однотрансформаторной подстанции должен быть 0,9-0,95. Там также сказано, что выбор трансформатора должен быть основан на технических характеристиках трансформатора, предоставленных производителями.
Давайте рассчитаем коэффициент нагрузки трансформатора.
Kz=Sr/Str
Старший – общая номинальная мощность, кВА;
Старший – мощность силового трансформатора, кВА.
Я предположил, что коэффициент мощности составляет 0,8.
Предположим, сейчас лето, температура воздуха составляет 30 градусов. Как вы думаете, будет ли металлическая оболочка сильно нагреваться на солнце? В таких условиях воздух вокруг трансформатора, по моему мнению, также будет иметь температуру не менее 30 градусов, а возможно и больше, поскольку КТП будет находиться под прямыми солнечными лучами. Я не собираюсь утверждать это, это просто предположение.

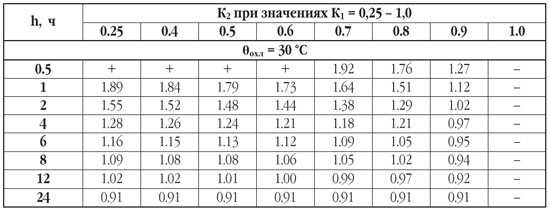

В таблице ниже приведены максимально допустимые нагрузки на систему при 30 градусах.
Максимально допустимые нагрузки на систему
Давайте проверим трансформатор мощностью 160 кВА. Sp = 225 кВА – это не означает, что трансформатор будет постоянно нагружен до этой мощности. Он будет загружен на такой мощности только несколько часов в день. В остальное время он будет работать, скажем, на 65% от этой номинальной мощности.
Тогда K1=146,25/160=0,91, примем K1=0,9 в качестве начальной нагрузки трансформатора.
Согласно приведенной выше таблице и при температуре окружающей среды 30 градусов, K1=0,9, трансформатор мощностью 160 кВА в нормальном режиме работы с Sp=225 кВА (Kz=K2=1,4) сможет проработать около…0 часов. В этих условиях максимальный коэффициент нагрузки трансформатора составляет 1,27 в течение 0,5 часа.
Разумеется, необходимо также предоставить таблицу допустимых аварийных перегрузок.
Стандарты допустимых перегрузок при коротком замыкании
Согласно этой таблице, наш трансформатор сможет проработать чуть более 2 часов.
Хотя трансформатор способен выдерживать аварийные перегрузки, следует помнить, что в таких режимах работы трансформатор сильно изнашивается и срок его службы сокращается.
Конечно, гораздо проще выбрать мощность трансформатора, основываясь на схеме нагрузки. В наших условиях проектирования, я думаю, всегда должен быть небольшой запас прочности, потому что система электроснабжения расширяется, количество используемой электроэнергии растет, и все чаще в технических условиях одним из требований является проверка существующих трансформаторов, что означает, что многие подстанции загружены до предела, и для малых предприятий это может стать проблемой.
Вывод заключается в том, что трансформатор мощностью 160 кВА не будет работать должным образом в наших условиях эксплуатации, поэтому для проекта был выбран трансформатор мощностью 250 кВА.
Кстати, энергонадзор одобрил КТП без каких-либо проблем.
Согласны ли вы со мной или нам следует просто следовать методическим рекомендациям?
Я советую вам прочитать их:
Представлены: О выборе
Теги: трансформатор
Комментарий 23 “Пример выбора силового трансформатора”
Согласно разделу 2.3.9 НТП ЭПП-94, выбор мощности трансформатора должен производиться с учетом средств компенсации реактивной мощности.
В вашем примере выбора мощности трансформатора коэффициент реактивной мощности слишком низок. Согласно Приказу Минпромэнерго России от 22.02.2007 № 49, а также СТО 56947007-29.180.02.140-2012 предельное значение коэффициента реактивной мощности 0,35 для шин 0,4 кВ.
У меня не было обязательного требования по установке КУ, и на данном этапе нет возможности выполнить компенсацию реактивной мощности.
В примере я руководствовался белорусскими требованиями, кстати, методические рекомендации были разработаны в Беларуси и не очень актуальны в Российской Федерации.
В принципе, эти рекомендации не могут быть применены к промышленным объектам.
Если бы это была мастерская KTP, компенсация могла бы быть осуществлена без проблем.
Я полностью согласен с автором статьи, что выбор мощности трансформатора должен производиться с учетом коэффициента нагрузки в нормальном и аварийном режиме, а также перспективы расширения сети, особенно если заказчик сам принимает такое решение (у меня были именно такие случаи).
Пожалуйста, помогите мне понять! Вот такой вопрос у меня возник, немного предыстории, значит при проектировании объекта в 2007 году для питания была выбрана ТП 2×630 кВА, при расчетной полной мощности Сп=561, кВА. В 2015 году было получено письмо, в котором сообщалось, что фактические нагрузки, которые были заявлены в проекте проектировщиком, на сегодняшний день увеличились на 214,5 кВт и необходимо заменить трансформаторы на более мощные. Рассчитываем Рр=Кнс*(Общее потребление Рр)=0,55 (573,3+78,3+132+381,5)=640,8 кВт; Ср=640,8/0,9=712 кВА Косф=0,9. Кз(1260)=712/1260=0,56 – Кз(630 авр.)=712/630=1,13 При таком режиме отказа трансформатор согласно таблице 14 ГОСТ 14209-85 может работать до 24 часов в сутки при наихудших условиях охлаждения. Есть вопросы: исходя из расчетов замены трансформаторов на более эффективные, как просят в письме, верны ли расчеты, почему изначально были выбраны трансформаторы на 630 (предполагаю, что это потому, что потребитель 1 категории надежности электроэнергии), не понимаю, можно ли обойтись меньшей мощностью? (Люди, работавшие над этим проектом, давно умерли, и найти их не представляется возможным)
Устройства необходимы для подключения счетчиков, приборов учета и других устройств. Устройства, регистрирующие потребление электроэнергии, подключаются к КТ. Без ТТ приборы учета не могут быть установлены в местах, подключенных к трехфазным сетям.
Виды оборудования
КТ структурно и функционально отличаются от ТТ. В их вторичной цепи ток не зависит от выходного сопротивления подключенного потребителя и остается стабильным в любое время. Меняется только напряжение. В ВЦ все происходит наоборот.
Все трансформаторы делятся по соотношению первичной и вторичной обмоток:
ТТ называются повышающими устройствами. Количество витков на вторичной обмотке может быть во много раз больше, чем на первичной обмотке. ТН называются понижающими трансформаторами.
Типы трансформаторов напряжения
НОМ 6 -10 – являются самыми продолжительными в этой группе подразделений. Однофазные блоки с безмасляным охлаждением для установок 6-10 кВ. Обмотка трансформатора находится в герметичном баке, заполненном маслом. В обозначении также указывается год постройки и тип климатического исполнения.
Обычно однофазные ТН соединяются попарно в разомкнутый треугольник. В случае межфазного замыкания одно из устройств остается в работе, поэтому для контроля сетевого напряжения достаточно двух трансформаторов.
Открытое дельта-соединение решает довольно простые проблемы. В более сложных схемах возникает проблема асимметрии напряжения при различных токах нагрузки в фазах. Поэтому в таких случаях ТН соединяются в треугольник.
ZNOM . – трансформаторы с заземлением. Они отличаются от NOM только своими компактными размерами. Они имеют только одну высоковольтную точку подключения с высококачественной изоляцией. Другой соединен с землей и расположен рядом со вторичной обмоткой.
НТМИ – Трехфазный трансформатор напряжения, трехфазный, с масляной изоляцией, с обмоткой контроля изоляции. Комбинированные конструкции однофазных трансформаторов занимают слишком много места. Для трехфазных сетей удобнее использовать один ТН, подключенный ко всем фазам. Вместо стандартного магнитопровода используется 5-полюсный сердечник. Три средних содержат обмотки всех фаз. Два крайних служат для равномерного распределения магнитного потока.
Первичные обмотки соединены внутри в звезду с обязательным подключением нейтральной точки. Вторичная обмотка может быть заземлена на нейтральную точку. Это важно для работы устройств контроля сопротивления изоляции. При включении стрелка остановится на значении фазного напряжения на неисправной обмотке без замыкания на землю и опустится до 0 при замыкании на землю. Это позволяет определить неисправную фазу, обнаружить и устранить замыкание на землю или асимметрию между фазами с помощью специальных переключателей.
VT упрощает работу обслуживающего персонала и помогает определить перегоревший предохранитель. Система сигнализации и контроля реагирует только на замыкания на землю и не обнаруживает межфазных замыканий или перегрузок.
NAMI – Трансформатор напряжения, антирезонансный, маслонаполненный, с обмоткой для контроля изоляции. Явление феррорезонанса можно наблюдать в ТН с первичной обмоткой, соединенной с землей. Возникновение колебаний приводит к тому, что через обмотку протекает ток, во много раз превышающий номинальный ток. В результате трансформатор преждевременно повреждается из-за теплового разрушения. Отправной точкой для возникновения феррорезонанса является замыкание на землю. Для нейтрализации колебаний в устройство были добавлены трансформаторы на отдельных магнитных сердечниках, а резисторы были подключены к цепям особым образом.
НАМИТ – Аналогичное устройство, предназначенное только для трехфазных цепей.
NALI – Трансформатор напряжения, антирезонансный, лишенный резонанса, с обмоткой для контроля изоляции. Явление феррорезонанса можно наблюдать в ТН с первичной обмоткой, соединенной с землей. Возникновение колебаний приводит к тому, что через обмотку протекает ток, во много раз превышающий номинальный ток. В результате трансформатор преждевременно повреждается из-за теплового разрушения. Замыкание на землю является отправной точкой для возникновения феррорезонанса. Для нейтрализации колебаний в устройство были добавлены трансформаторы на отдельных магнитных сердечниках, а резисторы были подключены к цепям особым образом.
NOL – Трансформатор напряжения, однофазный, литой резистор. Это устройство нового поколения, свободное от недостатков маслопогружных ТН. Изоляционная смесь не растекается внутри них, в отличие от ТН, погруженных в масло, и является огнестойкой. Это уменьшает размеры устройств и позволяет использовать их в распределительных устройствах без необходимости в специальных распределительных шкафах. Их можно использовать как в однофазных, так и в трехфазных сетях, установив 3 устройства рядом друг с другом.
NOLP – Модели со встроенным предохранителем.
ZNOL – Заземленные смоляные трансформаторы.
