Зачем нужен контактор – советы электрика

Контактор (модульный контактор, силовое реле) – это дистанционно управляемое коммутационное устройство для коммутации мощных (в том числе индуктивных) нагрузок, как переменного, так и постоянного тока.

Главная особенность контакторов заключается в том, что они разрывают цепи тока в нескольких точках одновременно, в отличие от электромагнитных реле, которые обычно разрывают цепь в одной точке.

Основными областями применения контакторов являются: управление тяжелыми двигателями, коммутация цепей компенсации реактивной мощности и т.д. – Основными областями применения контакторов являются: управление тяжелыми двигателями, коммутация цепей компенсации реактивной мощности и т.д., где необходим частый запуск, коммутация электрооборудования с большими токами нагрузки.

Электромагнитные контакторы делятся на 2 группы в зависимости от номинального напряжения главной цепи: 220 В, 440 В и 380 В, 660 В. Контакторы могут иметь от 1 до 5 главных полюсов.

Принцип работы контактора заключается в том, что на катушку управления подается напряжение, якорь притягивается к сердечнику и контактная группа замыкается или размыкается, в зависимости от начального состояния каждого контакта. При размыкании контакта происходит обратное действие. Система гашения дуги в контакторе обеспечивает гашение дуги, возникающей при размыкании главных контактов.

Контакторы могут быть оснащены вспомогательными модулями (контакторы, блоки времени, тепловые реле, блокировочные устройства) для обеспечения различных устройств. Например, если модуль задержки установлен в контакторе, то контактор является контактором с задержкой.

Если в 2 контакторах установлен механизм механической блокировки, то контактор является реверсивным. Контактор вместе с тепловым реле перегрузки образует магнитный пускатель и т.д.

Вспомогательные модули используются для расширения применения контакторов в системах автоматизации, улучшения работы электроустановок и упрощения монтажа.

Пускатель – это модифицированный контактор, который предполагает наличие теплового реле, дополнительной группы контактов или выключателя для запуска электродвигателя.

Низковольтные электромагнитные пускатели делятся на необратимые (для управления электродвигателями с постоянным направлением вращения); без коммутации обмоток электродвигателя; с коммутацией обмоток электродвигателя; реверсивные (для управления электродвигателями с переменным направлением вращения). Реверсивные пускатели основаны на двух контакторах одного типа с одинаковым номинальным током, и эти пускатели оснащены электрической или механической блокировкой для предотвращения одновременного замыкания главных контактов обоих контакторов. Что касается устройств защиты двигателя, то пускатели могут быть без устройства защиты двигателя, с электротермическим токовым реле и с устройством температурной защиты.

Промежуточное реле – это маломощный контактор, который используется для умножения контактов в слаботочных цепях и рассчитан на гораздо большее число коммутаций, чем контактор. Таким образом, контактор и реле косвенного действия на одну и ту же мощность с одной и той же контактной группой имеют разное назначение и соответственно разное применение.

Статьи о пускателях и промежуточных реле можно найти в наших дальнейших обзорах.

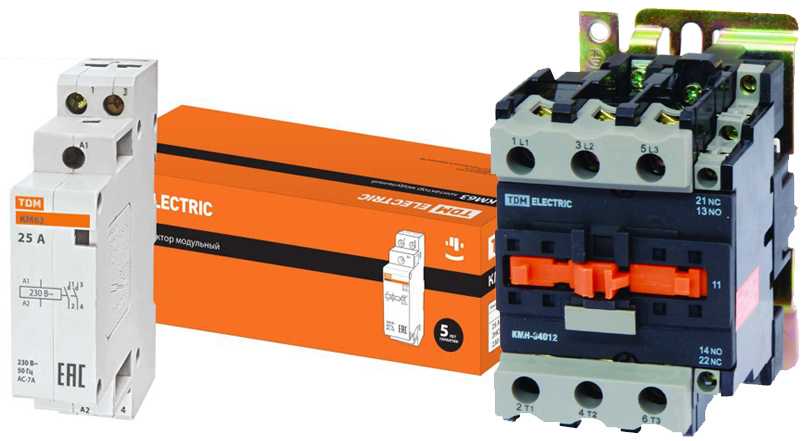

Модульный контактор: типы, назначение, конструкция

Модульный контактор может использоваться для отключения и включения сети в различных электроприборах Специальные устройства используются для включения и отключения сети в различных электроприборах. Одним из таких устройств является модульный контактор. Его макет довольно прост, но эффективен. Кроме того, это устройство можно использовать для дистанционного управления устройствами на расстоянии с помощью пульта дистанционного управления.

Основной модульный контактор: для чего он используется

Модульный контактор – это электромагнитное электрическое устройство, которым можно управлять дистанционно. Эти устройства используются для переключения или отключения цепи.

Контактор может быть постоянного или переменного тока и иметь от одного до четырех полюсов других контактов. Поскольку устройство является электромагнитным, усилие для гнезда и соединения контактов создается непосредственно электромагнитом.

Модульный контактор в основном используется для управления работой насосов отопления, различного вентиляционного оборудования, осветительного оборудования. Это помогает автоматизировать инженерное оборудование в зданиях. Он также необходим на электрощите в квартире и при создании любых автоматических схем.

Он имеет много преимуществ перед другими модульными устройствами:

Абсолютно бесшумная работа;
Наличие встроенного диодного моста, способного выпрямлять переменный ток;
Простая установка и легкая эксплуатация;
Возможность подключения к любой сети;
Использование устройства при высокой мощности;
Компактные размеры позволяют устанавливать его на DIN-рейку;
Возможно подавление помех, негативно влияющих на работу устройства.

Кроме того, в зависимости от марки и типа устройства, оно может быть дополнено различными реле, датчиками или другими устройствами, используемыми в электротехнике.

Если вам необходимо выбрать хороший контактор или пускатель, стоит обратить внимание на такие компании, как Abb, TDM Electric (серия KM63) и другие.

Электромагнитный контактор и его конструкция

Конструкция электромагнитного контактора представляет собой электрический коммутационный аппарат, в котором включение и размыкание контактов осуществляется с помощью размыкающего привода, основным компонентом которого является электромагнитная катушка.

Для построения схемы управления таким контактором, а также для подключения к нему любых других компонентов, в его конструкции необходимо предусмотреть нормально замкнутый и нормально разомкнутый вспомогательный контакт.

Прежде чем использовать электромагнитный контактор, необходимо тщательно ознакомиться с его работой и конструкцией.

Классификация и типы контакторов следующие:

По виду тока в главной цепи и цепи управления;
По количеству полюсов;
По напряжению основной цепи и напряжению входной катушки;
По наличию или отсутствию вспомогательных контактов.

Кроме того, контакторы различаются по способу монтажа, типу подключения проводов или по другим действиям и характеристикам.

Проектирование электромагнитных контакторов:

Главные контакты – “отвечают” за подключение и отключение питания цепи;
Система подавления дуги – “гасит” электрическую дугу магнитным полем при размыкании главных контактов;
Электромагнитная система – реализует дистанционное управление контактором, состоит из катушки, сердечника, якоря и креплений;
Блочные контакты – управляют цепями управления и сигнализации.

Контакторные цепи, состоящие из токоведущих элементов, обычно имеют стандартный внешний вид и отличаются только количеством и типом катушек или контактов.

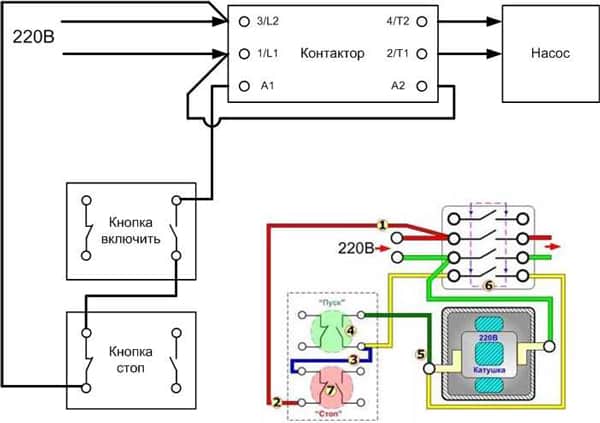

Модульный контактор: схема подключения через кнопку и реле

Принцип действия модульного контактора заключается в замыкании рабочих контактов при воздействии магнитного поля. Однако это устройство не предназначено для защиты электрической цепи от короткого замыкания или перегрузок. Поэтому автоматические выключатели, предохранители или тепловые реле должны быть включены в электрическую схему.

Модульный контактор стандартно монтируется на DIN-рейку и коммутирует как переменный, так и постоянный ток.

Схема подключения кнопочного контактора выглядит следующим образом:

Нажатие кнопки пуска подает напряжение на соленоид и включает его;
Во время этого процесса контакты замыкаются, что приводит к подаче напряжения на двигатель;
Блок-контакт также замыкается;
При нажатии кнопки “стоп” подача питания на устройство прекращается, силовые элементы размыкают цепь и двигатель отключается.

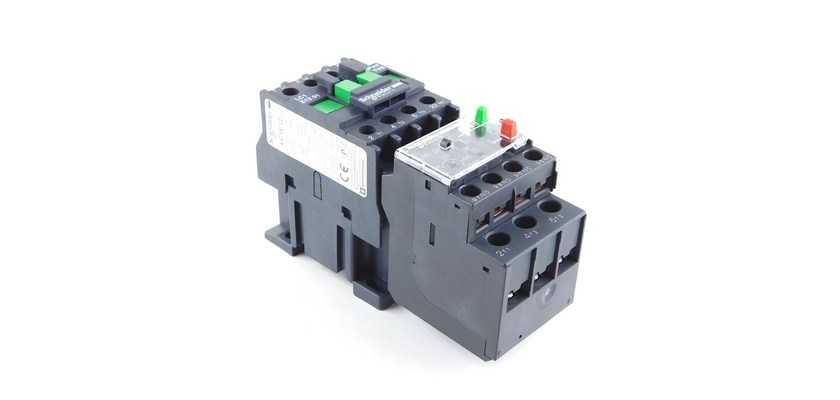

Что касается теплового реле, то его функция заключается в защите устройства от перегрева. При увеличении тока в статоре двигателя нагреваются и элементы реле. Когда они достигают определенной температуры, цепь разрывается, и устройство отключается.

Контактор переменного тока: отличия от постоянного тока

Контакторы могут быть как переменного, так и постоянного тока. Последние доступны в диапазоне токов до 630 А, с одним или двумя полюсами. Их характеристики отличаются от характеристик аппаратов переменного тока, которые в основном трехполюсные, от 100А до 1000А.

Пусковые характеристики трехфазных двигателей отличаются от пусковых характеристик двигателей постоянного тока, поскольку короткозамкнутые двигатели имеют более высокий пусковой ток.

Чтобы узнать о различиях между контактором переменного тока и контактором постоянного тока, обратитесь к Интернету или специальной литературе.

Устройства постоянного тока – управляют электрическими цепями постоянного тока и работают с одним электромагнитом;
Устройства переменного тока – их действие распространяется на цепи переменного тока при контакте с катушкой переменного или постоянного тока.

Благодаря более простым условиям гашения дуги, контактное решение более скромное по сравнению с контакторами постоянного тока, что позволяет уменьшить размеры электромагнита.

Стандартный однофазный контактор: принцип действия

Однофазный модульный контактор в основном используется для электрических цепей до 400 В и переменного тока 50-60 Гц. Он состоит из двух пар нормально разомкнутых контактов, катушки, возвратной пружины и якоря.

Как работает однофазный контактор:

Когда магнитная катушка подключается к источнику питания, через нее начинает протекать ток, создавая электромагнитное поле;
Это поле, в свою очередь, создает электромагнитную силу, которая притягивает якорь и замыкает нормально разомкнутые контакты;
В то же время специальный индикатор перемещается вместе с якорем, указывая на то, что контакты соединены или разъединены;
При снятии однофазного напряжения магнитное поле исчезает, и все контакты быстро размыкаются, возвращаясь в исходное состояние благодаря возвратной пружине.

Зачем использовать модульные контакторы (видео)

При работе с контакторами любого типа необходимо помнить о мерах предосторожности. Все операции должны выполняться при полностью обесточенном устройстве. Блок питания можно заблокировать специальным ключом для предотвращения случайного включения. Кроме того, нельзя эксплуатировать контактор со снятыми дугогасительными элементами, так как это может привести к короткому замыканию.

Что такое модульный контактор и для чего он используется?

08.07.2016 1 комментарий 16 668 просмотров

Модульный контактор – это электромагнитное устройство с дистанционным управлением. Это коммутационный аппарат (он используется для включения и выключения тока в электрической цепи).

Контактор может коммутировать от одного до четырех полюсов других контактов и использовать питание переменного и постоянного тока (в зависимости от типа: электромагнитный, электропневматический, пневматический, блокируемый). Это устройство чаще всего используется для управления электродвигателями большой мощности. От.

является электромагнитным устройством, усилие для замыкания и размыкания контактов создается электромагнитом. В этой статье мы подробно рассмотрим принцип действия, применение и конструкцию контактора.

Где и почему он используется?

Модульный контактор чаще всего используется для управления и переключения насосов отопления и других различных устройств (например, в системах вентиляции). Они стали популярными и востребованными для установки распределительных устройств в жилых домах и различных систем автоматизации.

Например, управление освещением, управление колодезным насосом, автоматический резервный контур и так далее. Почему? Потому что контактор идеально сочетается с остальным модульным оборудованием, не нарушая эргономику распределительного щита.

Вы можете убедиться в этом сами, посмотрев пример на рисунке:

Стоит помнить, что напряжение в сети не должно превышать 380 В при частоте 50 Гц. Однако контактор все равно может работать при высокой мощности. Есть еще несколько преимуществ этого устройства.

Например, практически полное отсутствие шума и вибрации, что является весьма положительным фактором при их использовании не только в бытовых распределительных щитах, но и в общественных местах (больница, квартира, школы, институты и т.д.), так как другие коммутационные устройства слишком подвержены сильным вибрациям.

Кстати, размер имеет значение. Небольшой размер модульного контактора позволяет устанавливать его на DIN-рейку. В конструкции предусмотрены дугогасительные камеры для гашения дуги, возникающей при изменении токовой нагрузки. Кроме того, доступны однофазные и двухфазные контакторы, позволяющие подключаться к любой сети.

Для получения дополнительной информации о модульных контакторах посмотрите это видео:

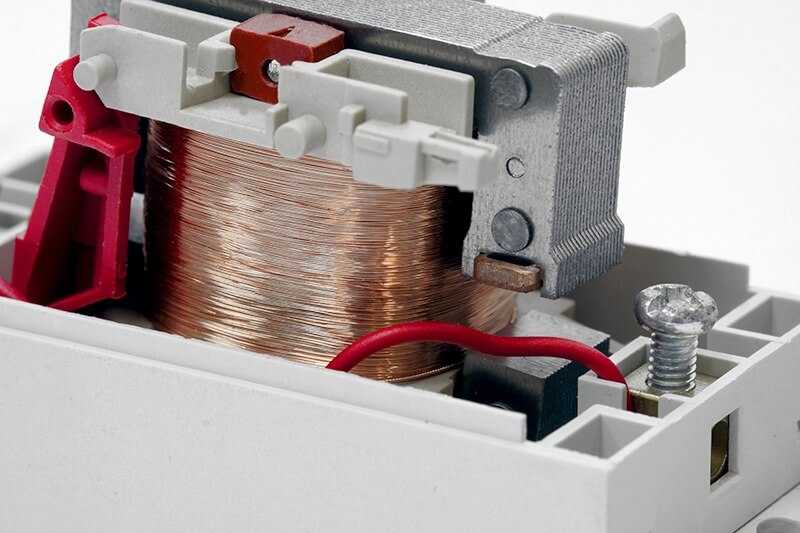

Конструкция аппарата

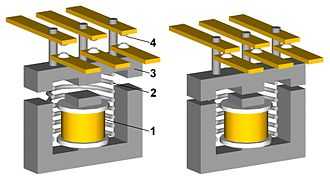

Чтобы понять, как работает контактор, необходимо изучить его конструкцию. Ведь само устройство состоит из нескольких частей. Давайте начнем с катушки. Это катушка, которая генерирует магнитный ток. Если катушка также является дросселем, она обеспечивает движущую силу для работы оборудования. Для предотвращения неисправностей рекомендуется проверить напряжение новой катушки.

При замене катушки необходимо проверить несколько важных моментов. Например, отсутствие контакта с движущимися частями и отсутствие воздушного зазора при контакте якоря и сердечника. Следующая часть – контактная пружина. Он поддерживает постоянное контактное напряжение.

Когда контакты состыкованы, подвижный контакт наматывается на неподвижный. Это приводит к разрушению оксидных слоев и различных химических соединений на контактной поверхности.

Если подвижный контакт наматывается на неподвижный контакт, возникает предварительная нагрузка на контактную пружину. Это помогает уменьшить вибрацию одного контакта на другой.

Другой частью модульного контактора является подвижная часть. Он состоит из контактов, которые перемещаются и создают работу. Другой частью аппарата являются замыкающие контакты. Именно здесь подвижные контакты перемещаются для создания работы.

Последние две части можно объединить в одно предложение: контактная система. Ведь, по сути, части не сильно отличаются друг от друга, но вместе они создают силу.

Обратите внимание, что они подключены к арматуре, но в разных местах, потому что подвижные будут находиться на траверсе, а неподвижные – на корпусе.

Когда контакты не соприкасаются и по ним не течет ток, это состояние называется состоянием покоя. При подаче напряжения на катушку создается электромагнитное поле, которое создает ЭДС, или электродвижущую силу. Контакты с электродвижущей силой притягивают сердечник.

Если снять напряжение, электромагнитное поле разрушится, и якоря (сердечники) не будут удерживаться. В этом случае все контакты под действием пружины вернутся в исходное положение, размыкая цепь. Это основной принцип работы контактора.

Более подробный обзор того, как работает устройство и из чего оно состоит, смотрите в видеоролике ниже:

Конструкция и схема электрической цепи

Теперь мы можем сказать, что модульные контакты (как и другие контакторы или пускатели) работают путем подачи или приема напряжения на катушку соленоида. Инструкции по подключению и использованию просты и не вызовут у вас затруднений, так как вы поймете это, когда будете пользоваться устройством.

Основные характеристики

На самом устройстве вы найдете несколько маркировок, которые показывают номинальный ток, количество контактов и их тип. В настоящее время вы можете выбирать из 25 вариантов и моделей этого устройства. Они будут отличаться по весу.

При выборе подходящего варианта стоит обратить внимание на все эти показатели, поскольку номинальный ток и напряжение контакта должны соответствовать условиям применения.

Для примера рекомендуем ознакомиться с таблицей:

Здесь мы проанализировали принцип работы, дизайн и конструкцию контакторов. Мы надеемся, что представленная информация покажется вам интересной и полезной!

Это будет интересное чтение:

Источники: http://housea.ru/index.php/car/58485, http://6watt.ru/elektrooborudovanie/rele-i-datchiki/kontaktor-modulnyj, http://samelectrik.ru/chto-takoe-modulnyj-kontaktor-i-dlya-chego-on-nuzhen.html

Контактор (лат. contāctor “контактор”) – это двухпозиционное электромагнитное устройство, предназначенное для частого дистанционного включения и выключения электрических цепей в нормальных условиях эксплуатации. Тип электромагнитного реле.

Контактор

контактор (лат. contāctor ” – это двухпозиционное электромагнитное устройство, предназначенное для частого дистанционного включения и выключения силовых электрических цепей в нормальных условиях эксплуатации. Тип электромагнитного реле.

Чаще всего используются однополюсные и двухполюсные контакторы постоянного тока и трехполюсные контакторы переменного тока. Из-за частых коммутационных операций (количество циклов включения/выключения для контакторов различных категорий варьируется от 30 до 3 600 в час) к контакторам предъявляются повышенные требования по механическому и электрическому износу. Контакторы постоянного и переменного тока включают в себя: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему и систему блок-контактов (вспомогательные контакты, переключающие сигнальные и управляющие цепи во время работы контактора). В отличие от автоматических выключателей, контакторы могут коммутировать только номинальные токи и не предназначены для отключения токов короткого замыкания.

Управление контактором осуществляется с помощью вспомогательной цепи рабочего тока, протекающего через катушки контактора, 24, 42110/127, 220 или 380 В. Для обеспечения безопасности при обслуживании контактора рабочий ток должен быть значительно ниже рабочего тока коммутируемых цепей. Контактор не имеет механических средств удержания контактов в положении ON, он размыкает свои контакты, когда на катушку контактора не подается управляющее напряжение. Для удержания контактов в рабочем положении используется “самоблокирующаяся” схема, использующая пару нормально разомкнутых контактов или постоянно существующий потенциал, например, напряжение с выхода ПЛК.

Контакторы обычно используются для коммутации промышленных электрических цепей при напряжении до 660 В и токе до 1600 А. Реле управления можно использовать в качестве контактора. реле управления ), которые имеют нормально разомкнутую контактную пару.

Основные области применения контакторов: управление мощными электродвигателями (например, в тяговом подвижном составе – электровозах, тепловозах, электропоездах, трамвайных и троллейбусных вагонах, лифтах), коммутация цепей компенсации реактивной мощности, коммутация больших постоянных токов.

Контактор – это электромагнитное устройство, которое выполняет частые переключения (включение и выключение) в цепях большой мощности. Можно с уверенностью сказать, что работа контакторов является интенсивной и ответственной. Переключение происходит с частотой от десятков до тысяч раз в час, что требует от контакторов высокой механической и электрической прочности.

Контактор: принцип работы и стандарты выбора

Контактор – это электромагнитное устройство, выполняющее частые коммутационные операции (включение и выключение) в цепях большой мощности. Можно с уверенностью сказать, что эксплуатация контакторов является интенсивной и ответственной. Переключение происходит с частотой от десятков до тысяч раз в час, что требует от контакторов высокой механической и электрической прочности.

Контакторы классифицируются следующим образом:

количество полюсов (от 1 до 5)
тип тока в цепи питания (постоянный или переменный, а иногда оба)
по номинальному току линии (контакторы могут работать с токами от 1,5 А до 4800 А)
Номинальное напряжение сети и вращающейся катушки;
наличие или отсутствие вспомогательных контактов.

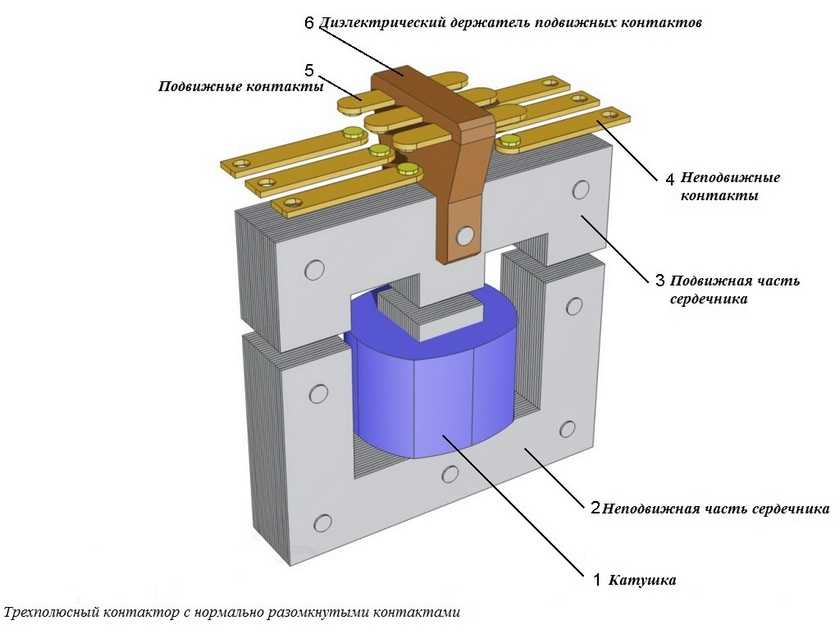

Конструкция контактора

Независимо от типа контактора, основная конструкция остается неизменной. Это связаться с , электромагнитный контакт и система дугогашения системы, вспомогательные контакты , и возвратная пружина .

Контактная система это группа контактов, которые образуют и разрывают электрическую цепь. Контакты могут быть следующих типов два типа : контакты рычага – для работы в роторной системе, и мосты – для работы в проходной системе.

Система закалки дуги отвечает за гашение электрической дуги, возникающей при переключении главных контактов. Дуга гасится поперечным магнитным полем, которое создается в специальных камерах с продольными отверстиями. Магнитное поле создается путем подключения катушки последовательно с контактами.

Электромагнитная система осуществляет дистанционное включение и выключение. Она состоит из монтаж , арматура , катушка и переключатели .
При подаче напряжения на катушку якорь притягивается к сердечнику, изменяя положение контактов, а те, в свою очередь, разрывают цепь. Однако конструкция зависит от типа тока и поэтому может незначительно отличаться. В первом случае В первом случае система автоматически вооружает и удерживает арматуру. Во втором случае – Электромагнитная система может производить только переключение (при активации арматура удерживается в положении защелкой).

Вспомогательные контакты коммутируют ток в цепях управления и блокировки. Как правило, они рассчитаны на максимальное напряжение 20 А и максимальный ток срабатывания 5 А. Вспомогательные контакты являются мостовыми, поэтому они могут создавать и разрывать цепь. Контактор обесточивается возвратной пружиной, когда катушка обесточена.

Контакторы могут быть оснащены дополнительными модулями для повышения их производительности и упрощения установки и эксплуатации. Например, если установлен модуль задержки, то контактор является контактором с задержкой. Если на 2 контакторах установлен модуль механической блокировки, то контактор является реверсивным. Обычно они изготавливаются без корпуса и устанавливаются в специальные боксы для защиты от окружающей среды и людей.

Где используются контакторы?

Контакторы используются в управлении мощными электродвигателями (электровозы, паровозы, трамваи и троллейбусы), строительными лифтами, кранами, насосами отопления, в общем, в оборудовании, где необходима частая коммутация больших токов.

Необходимое применение и область применения;
Механическая и электрическая стойкость;
количество основных контактов;
Тип тока (постоянный или переменный)
Номинальные значения тока и напряжения;
климатические условия
температурные условия;
режим работы.

Planet Electric предлагает широкий ассортимент низковольтного оборудования, включая широкий спектр моделей контакторов.

Это не что иное, как устройство для защиты и управления электродвигателями. С контакторами, с другой стороны, дело обстоит несколько сложнее. Во-первых, самое основное, фундаментальное различие – это цель. Контакторы используются для коммутации абсолютно любой электрической сети, в то время как пускатели обычно предназначены для запуска трехфазных асинхронных двигателей. Отсюда и принципиальная разница в дизайне. Но контакторы бывают всех форм и размеров, от маленьких пускателей до больших.

О контакторах

Сегодня мы постараемся рассказать об устройствах для управления двигателями и другим электрооборудованием. И, возможно, посмеяться в процессе, но не более того. Итак, что такое контакторы и чем они отличаются от пускателей? Хотя и магнитные пускатели, и контакторы выполняют по сути одну и ту же функцию, они имеют ряд различий. Прежде всего, давайте вспомним, что такое магнитный пускатель.

Это не что иное, как устройство для защиты и управления электродвигателями. В случае с контакторами, с другой стороны, дело обстоит несколько сложнее. Во-первых, самое основное, фундаментальное различие – это цель. Контакторы используются для коммутации абсолютно любой электрической сети, в то время как пускатели обычно предназначены для запуска трехфазных асинхронных двигателей. Отсюда и принципиальная разница в дизайне. Но контакторы бывают всех форм и размеров, от маленьких пускателей до больших.

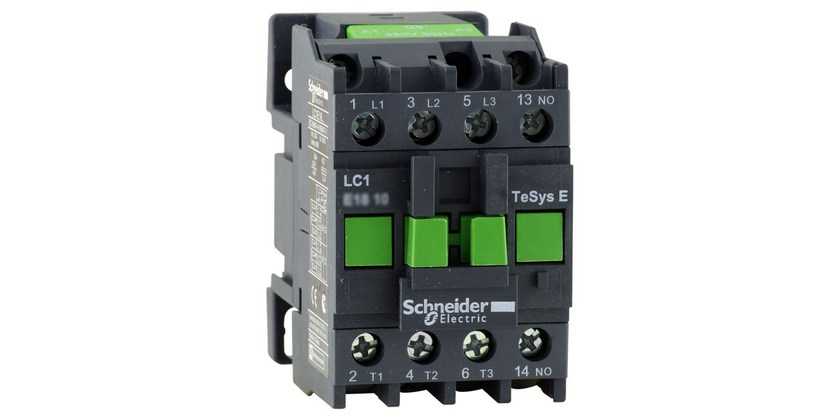

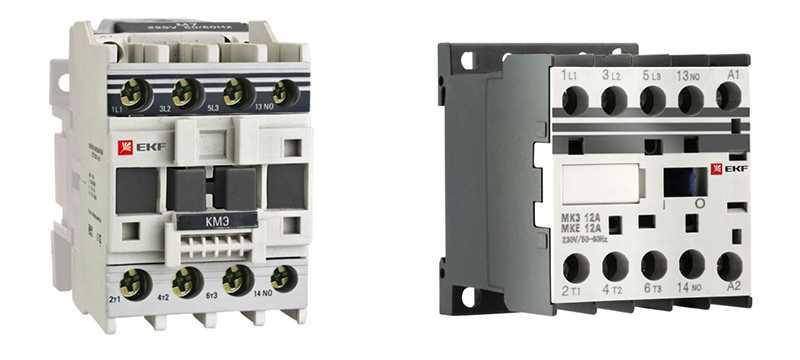

Сначала поговорим о контакторах, рассчитанных на низкую мощность. Обычно это довольно компактные устройства, внешне очень похожие на контакторы. Кроме того, оба устройства имеют очень похожий дизайн. Оба имеют три пары силовых контактов для подключения аппаратуры. Они также имеют нормально разомкнутые или замкнутые контакты для подключения цепи управления. Контакторы малой мощности обычно имеют рабочий ток от 6 до 63 ампер. Разница между ними и стартерами заключается в профиле работы.

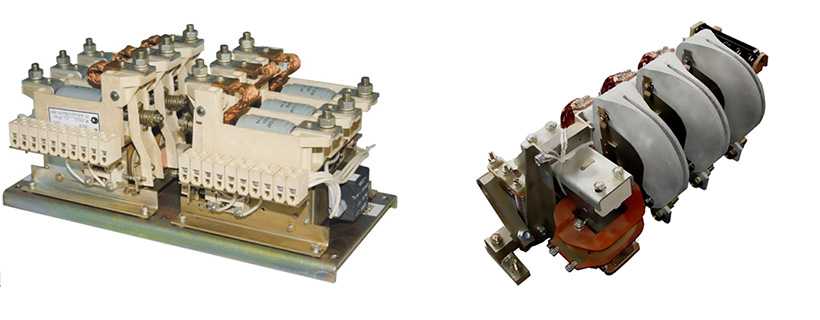

Теперь о контакторах большой мощности. Они выглядят как динозавры и могут сильно напугать детей перед сном. Но в душе они дружелюбны. Первое и основное конструктивное различие между сильноточными контакторами и слаботочными контакторами и пускателями – это корпус. Все пускатели имеют пластиковый корпус, а контакторы – нет. Однако сильноточные контакторы всегда устанавливаются в шкафах управления и никогда оттуда не извлекаются. Поэтому ограждение не является для них панацеей. Вместо корпуса контакторы во много раз больше, с массивными контактами для подключения устройств и большими дугогасительными камерами. Они достаточно велики, чтобы поместиться в компактный корпус пускателя или низкоамперного контактора. Дугогасительные камеры очень важны, поскольку они предотвращают возгорание и быстро гасят электрическую дугу. Дугогасительная камера состоит из нескольких стальных пластин, расположенных на небольшом расстоянии друг от друга. Когда дугогасительная решетка попадает в эту точку, дуга вытягивается и в конечном итоге гаснет.

Теперь, друзья мои, вы знаете, что такое контакторы и из чего они сделаны. Вы знаете разницу между контактором малого и большого размера. Поэтому пора переходить к этому пункту повествования, где я рассказываю, как правильно выбрать контактор.

И начать стоит с совета. Поскольку все контакторы управляются вспомогательной цепью, важно понимать значение тока в этой цепи. Для обеспечения безопасного управления контактором и его правильной работы ток во вспомогательной цепи должен быть намного меньше, чем в основной цепи. Перейдем к характеристикам контакторов, начиная с малых.

Начнем с номинального рабочего напряжения переменного тока. Да, все верно, напряжение в розетке составляет 220. Таким образом, контакторы могут работать при напряжении от 220 до 660 вольт. С другой стороны, номинальное напряжение изоляции всегда должно составлять 660 вольт. Это стандартное значение, поскольку изоляция должна быть прочной и выдерживать большие пусковые токи и высокое напряжение.

Далее поговорим о номинальном напряжении управляющей катушки. Помните, что это та же катушка, которая отвечает за управление нашим контактором. Поэтому его рабочее напряжение обычно составляет от 24 до 400 вольт.

Есть много других особенностей и подводных камней, но мы не будем о них говорить, потому что они связаны с физикой, измеряются в косинусах, тангенсах и котангенсах. Кого это волнует? Сегодня мы затронем лишь несколько характеристик. Максимальная мгновенная нагрузка – это предел, при котором контактор не теряет своей функции. Для небольших контакторов это значение обычно составляет около 160 ампер.

А теперь о самом главном. А теперь перейдем к большим контакторам. Наиболее важной характеристикой является номинальный ток контактора. Для небольших контакторов эти значения составляют от 6 до 63 ампер. Для более крупных контакторов эти значения могут достигать 1600 ампер. Ниже приведена однострочная спецификация. Номинальное напряжение больших контакторов обычно составляет 400 вольт. Как правило, все такие контакторы проектируются как трехполюсные. Эти контакторы также имеют максимальную частоту коммутации. Он измеряется в максимальном количестве переключений в час. Это значение уменьшается прямо пропорционально увеличению мощности. Например, самые слабые контакторы могут иметь 800 циклов переключения в час, а самые сильные – около 200. Эти устройства, как уже упоминалось, не имеют собственного корпуса и поэтому могут использоваться только в специальном щите или помещении. Механический ресурс качественного контактора составляет около трех миллионов циклов переключения.

Теперь вы знаете, как правильно выбрать контактор. Помните, что, выбрав неправильный или некачественный контактор, вы рискуете сжечь двигатель, к которому он подключен, а это чревато огромными убытками. Не переусердствуйте.

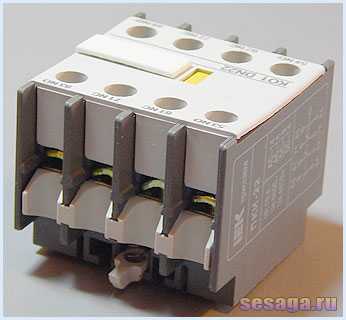

Вернитесь к блоку контакторов.
В исходном состоянии, когда магнитный пускатель обесточенконтакты нормально разомкнуты 53NO-54NO и 83NO-84NO контакты разомкнуты и нормально замкнуты 61NC-62NC и 71NC-72NC закрыты. На боковой стороне контактного блока имеется табличка с номерами контактных выводов, а стрелка указывает направление движения контактной группы.

Контактный узел или контактная площадка

В контактном узле (пускателе) установлена подвижная контактная система, которая непосредственно соединена с контактной системой магнитного пускателя и составляет с ним единое целое. Насадка крепится в верхней части стартера, где имеются специальные направляющие с крючками.

Контактная система крепления состоит из двух пар нормально закрытый и две пары нормально открытый контакты.

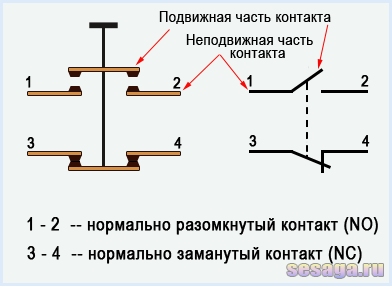

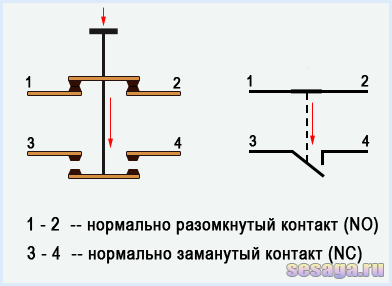

Чтобы двигаться дальше, давайте проясним один момент: что такое нормально замкнутые и нормально разомкнутые контакты. На следующем рисунке схематично показано кнопка с парой штырьков, пронумерованных 1-2 и 3-4которые установлены на вертикальной оси. В правой части рисунка показано графика Изображение этих контактов используется в электрических схемах.

Нормально открытый (NO) Нормально разомкнутый контакт всегда открытыйт.е. он не является нормально закрытым. На рисунке он обозначен парой 1–2и для того, чтобы через него протекал ток, контакт должен быть короткое замыкание.

Нормально закрытый (NC) Неработающий контакт всегда короткое замыкание и через него может протекать ток. На рисунке этот контакт обозначен парой 3–4а для прекращения протекающего через него тока – контакт открытый.

Теперь, когда клавиша нажата, нормально разомкнутый контакт 1-2 будет закрыти нормально замкнутый контакт 3-4 откроется. Это показано на следующей иллюстрации.

Вернемся к контактному блоку.
В исходном состоянии, когда магнитный пускатель находится обесточенконтакты нормально разомкнуты 53NO-54NO и 83NO-84NO контакты разомкнуты и нормально замкнуты 61NC-62NC и 71NC-72NC закрыты. На это указывает табличка с номером клеммы на боковой стороне контактного блока, а стрелка показывает направление движения контактной группы.

Теперь, при подаче питания на соленоид стартера, сердечник притянет контакты контактного блока и нормально разомкнутый будет закрыти нормально закрытые открыть.

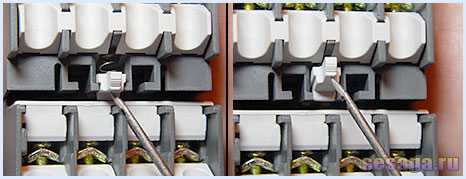

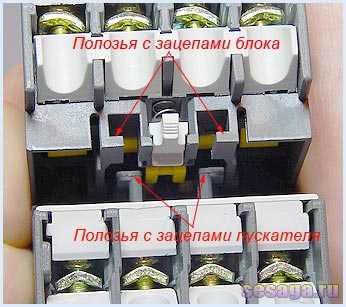

Контактная колодка фиксируется на пускателе специальной защелкой. Блок можно снять, подняв защелку и сдвинув его в сторону.

Они также могут использоваться в бытовых целях, например, для управления электрическим отоплением. Команда на включение или выключение в этом случае подается температурным реле.

Управление стартером

Работа устройства во многом зависит от области применения. Приведенная ниже электрическая схема используется для управления трехфазным двигателем:

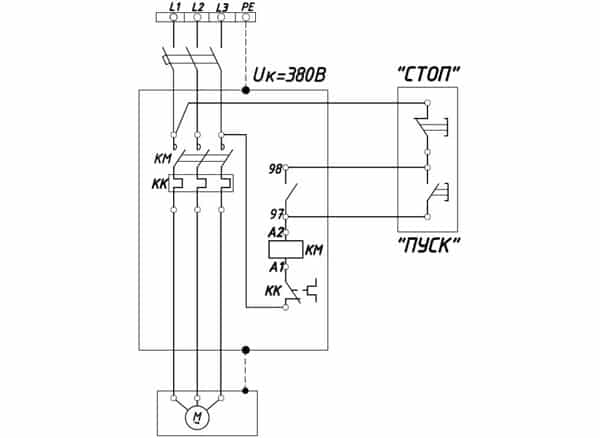

Рисунок – схема управления

При нажатии кнопки стартера через катушку начинает протекать электрический ток, создавая магнитное поле. Это притягивает главные контакты и заставляет их замыкаться. В результате, при нажатии кнопки “стоп” движение направляющих частиц прекращается – контакты размыкаются и двигатель останавливается. Обратите внимание, что клеммы не зацепляются при остановке, что часто приводит к поломке стартеров. В этом случае потребуется ремонт самого механизма переключения.

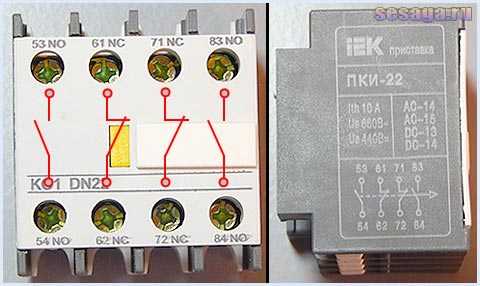

Изображение – контактный блок

Если вы хотите приобрести электромагнитные контакторы MC для блокировки отдельных машин, вам поможет следующая схема. На представленном рисунке важную роль играет крепление стартера, которое при остановке стартера блокирует главные контакты, не позволяя им вновь соединиться в течение длительного времени. Этот вариант считается более надежным, чем первый.

Электромагнитные контакторы продаются в специализированных магазинах электротоваров, и их цена зависит от класса пускателя. Например, стоимость стандартного 10-амперного КТ варьируется в пределах 400 рублей, а специализированного Siemens – в пределах 800 рублей.
